電路保護方法(線路保護方法)
1.線路保護有哪些方法
主保護是距離保護（接地距離、相間距離），如果線路很短，定值難以整定，一般會考慮采用光纖電流差動保護作為線路的主保護，后備保護一般為零序過流保護。
保護線路原則：
1.銅鋁線不能作為高壓跌落式熔斷器的內熔絲。高壓跌落式熔斷器的內熔絲一般用銅和銀等材料制成，因?yàn)殂~和銀的電阻率很小，導電性能強，所以導線可以做細些，這樣有利于滅弧，但它們的熔點很高，可使熔斷器的熔管過熱，易于損壞。所以用銀和銅質做的熔絲，均采用人為的方法使熔絲的熔點降低，即在熔絲上焊上小錫珠或鉛珠。當熔絲加熱到錫（232℃）或鉛（327℃）的熔點時，小球珠先熔化，使熔絲中斷，中斷點所形成的電弧使熔絲朝兩邊熔化，從而保護線路或電氣設備不受過大電流的發熱而損壞。
2.10kV電壓互感器一次側熔絲熔斷后。不能用普通熔絲代替。l0kV電壓互感器常采用RN2或RN4型熔斷器做保護。其熔絲的額定電流是0.5A,1min內的熔斷電流為o.6-1.8A.這兩種熔斷器的熔管均用石英砂填充，因而具有較好的滅弧性能和較大的斷流容量（不小于1000MVA）。由于它的熔絲是采用鎳鉻絲制成，總電阻約為90Ω，因而具有限制短路電流的作用。若用普通熔絲代替，當電壓互感器因故障或其他原因使熔絲熔斷時，既不能限制短路電流，又不能熄滅電弧，很可能會燒毀設備，甚至釀成系統停電事故。所以當電壓互：感器的熔絲熔斷后，應當換用原規格的熔絲而不能用普通熔絲代替。
2.電路保護器有哪些

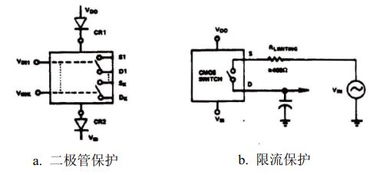

電路保護的重要性
(1)隨著電子產品發展的需求，IC的功能（集成度）也越來越強，其“身價”自然越來越高貴，因而需要加強保護。
(2)為了降低功耗、減少發熱、延長使用壽命，半導體元件和IC的工作電壓越來越低，據SIA（美國半導體行業協會）統計，目前工作電壓在1.5V左右，到2004年將降到1.2V以下，因而其抗過電流/過電壓的能力需要適應新的保護要求。
(3)移動式電子產品越來越多，如手持機、PDA、筆記本電腦、攝錄機、數碼相機、光盤機等，這些電子產品都需要電池組件作為，在電池組件和電池充電器中都必須配備保護元件。
(4)在現代豪華型汽車中，裝備的電子設備越來越多，而且工作條件比一般的電子產品更惡劣，如汽車行駛狀況和環境瞬息萬變、汽車起動時會產生很大的瞬間峰值電壓等。因此，在為這些電子設備配套的電源適配器中，一般都需要同時安裝過電流和過電壓保護元件。
(5)眾多電力/電子產品都需要防止雷擊以及電源線與電話線的交擾，以保證正常通信和用戶人身安全。所以，隨著電力/電子產品的發展，過電流/過電壓保護元件的需求呈上升趨勢。
(6)據統計，在電子產品出現的故障中，有75%是由于過電流/過電壓造成的。IBM曾分析過計算機電源的故障原因，其中88.5%是由于過電流/過電壓造成的。隨著人們對電子產品質量的苛求，制造廠家為了提高市場競爭力，就必須大量采用電路保護元件。
常用的電路保護元件
一、防雷器件
1、陶瓷氣體放電管：
防雷器件中應用最廣泛的是陶瓷氣體放電管，之所以說陶瓷氣體放電管是應用最廣泛的防雷器件，是因?yàn)闊o論是直流電源的防雷還是各種信號的防雷，陶瓷氣體放電管都能起到很好的防護作用。其最大的特點是通流量大，級間電容小，絕緣電阻高，擊穿電壓可選范圍大。
2、半導體放電管：
半導體放電管是一種過壓保護器件，是利用晶閘管原理制成的，依靠PN結的擊穿電流觸發器件導通放電，可以流過很大的浪涌電流或脈沖電流。其擊穿電壓的范圍，構成了過壓保護的范圍。固體放電管使用時可直接跨接在被保護電路兩端。具有精確導通、快速響應（響應時間ns級）、浪涌吸收能力較強、雙向?qū)ΨQ、可靠性高等特點。
3、玻璃放電管：
玻璃放電管（強效放電管、防雷管）是20世紀末新推出的防雷器件，它兼有陶瓷氣體放電管和半導體過壓保護器的優點：絕緣電阻高（≥10^8Ω）、極間電容?。ā?.8pF）、放電電流較大（最大達3kA）、雙向?qū)ΨQ性、反應速度快（不存在沖擊擊穿的滯后現象）、性能穩定可靠、導通后電壓較低，此外還有直流擊穿電壓高（最高達5000V）、體積小、壽命長等優點。其缺點是直流擊穿電壓分散性較大（±20%）。
3.電氣保護有哪些
1.短路保護 電氣控制線路中的電器或配線絕緣遭到損壞、負載短路、接線錯誤時，都將產生短路故障。短路時產生的瞬時故障電流是額定電流的十幾至幾十倍。電氣設備或配電線路因短路電流產生的強大電動力可能損壞、產生電弧，甚至引起火災。 短路保護要求在短路故障產生后的極短時間內切斷電源，常用方法是在線路中串接熔斷器或低壓斷路器。低壓斷路器動作電流整定為電動機起動電流的1.2倍。
2. 過電流保護 過電流是指電動機或電器元件超過其額定電流的運行狀態，過電流一般比短路電流小，在6倍額定電流以內。電氣線路中發生過電流的可能性大于短路，特別是在電動機頻繁起動和頻繁正反轉時。在過電流情況下，若能在達到最大允許溫升之前電流值恢復正常，電器元件仍能正常工作，但是過電流造成的沖擊電流會損壞電動機，所產生的瞬時電磁大轉矩會損壞機械傳動部件，因此要及時切斷電源。 過電流保護常用過電流繼電器實現。將過電流繼電器線圈串接在被保護線路中，當電流達到其整定值，過電流繼電器動作，其常閉觸頭串接在接觸器線圈所在的支路中，使接觸器線圈斷電，再通過主電路中接觸器的主觸頭斷開，使電動機電源及時切斷。
3. 過載保護 過載是指電動機運行電流超過其額定電流但小于1.5倍額定電流的運行狀態，此運行狀態在過電流運行狀態范圍內。若電動機長期過載運行，其繞組溫升將超過允許值而絕緣老化或損壞。過載保護要求不受電動機短時過載沖擊電流或短路電流的影響而瞬時動作，通常采用熱繼電器作過載保護元件。 當6倍以上額定電流通過熱繼電器時，需經5s后才動作，可能在熱繼電器動作前，熱繼電器的加熱元件已燒壞，所以在使用熱繼電器作過載保護時，必須同時裝有熔斷器或低壓斷路器等短路保護裝置。 1）失壓保護 電動機正常運轉時如因?yàn)殡娫措妷和蝗幌В妱訖C(jī)將停轉。一旦電源電壓恢復正常，有可能自行起動，從而造成機械設備損壞，甚至造成人身事故。失壓保護是為防止電壓恢復時電動機自行起動或電器元件自行投入工作而設置的保護環節。 采用接觸器和按鈕控制的起動、停止控制線路就具有失壓保護作用。因?yàn)楫?dāng)電源電壓突然消失時，接觸器線圈就會斷電而自動釋放，從而切斷電動機電源。當電源電壓恢復時，由于接觸器自鎖觸頭已斷開，所以不會自行起動。 但在采用不能自動復位的手動開關、行程開關控制接觸器的線路中，就需采用專門的零電壓繼電器，一旦斷電，零電壓繼電器釋放，其自鎖電路斷開，電源恢復時，就不會自行起動。 2）欠電壓保護 當電源電壓降至60%~80%額定電壓時，將電動機電源切斷而停止工作的環節稱為欠電壓保護環節。除了采用接觸器有按鈕控制方式本身的欠電壓保護作用外，還可采用欠電壓繼電器進行欠電壓保護。 將欠電壓繼電器的吸合電壓整定為0.8~0.85UN、釋放電壓整定為0.5~0.7 UN。欠電壓繼電器跨接在電源上，其常開觸頭串接在接觸器線圈電路中，當電源電壓低于釋放值時，欠電壓繼電器動作使接觸器釋放，接觸器主觸頭斷開電動機電源實現欠電壓保護。 3）過電壓保護 電磁鐵、電磁吸盤等大電感負載及直流電磁機構、直流繼電器等，在通斷時會產生較高感應電動勢造成電磁線圈擊穿而損壞。過電壓保護通常是在電磁線圈兩端并聯一個電阻、電阻串電容或二極管串電阻，以形成一個放電回路，實現過電壓保護。
4. 漏電保護器（漏電保護開關）是一種電氣安全裝置。將漏電保護器安裝在低壓電路中，當發生漏電和觸電時，且達到保護器所限定的動作電流值時，就立即在限定的時間內動作自動斷開電源進行保護；漏電保護器主要保護作用是在一定條件下，對可能致命的觸電事故進行保護。
