砼實(shí)體檢測方法(混凝土實(shí)體檢測是什么)
1.混凝土實(shí)體檢測是什么
實(shí)體檢測就是用儀器在已經(jīng)施工完成的結構上進(jìn)行砼回彈試驗啦或者鋼筋保護層檢測啦一類(lèi)的檢驗，以作為除砼試塊之外的一種對結構質(zhì)量的檢驗，在結構主體檢測中是必檢項目。主體驗收之前必須要主體檢測合格。混凝土一般有強度檢測和鋼筋保護層檢測。其方法包括回彈法、超聲回彈綜合法、取芯法（損傷法）。樓板厚度檢測方法是超聲波對測法。
混凝土結構實(shí)體檢驗有哪些規定
混凝士結構實(shí)體檢驗的項目有兩種：混凝土強度和梁板類(lèi)構件主筋的鋼筋保護層厚度。
混凝土強度實(shí)體檢驗可采用“結構實(shí)體檢驗用同條件試件”的方法進(jìn)行。依據《混凝土結構工程施工質(zhì)量驗收規范》[GB 50204-2002(2011年版)]“10.1結構實(shí)體檢驗”及附錄D“結構實(shí)體檢驗用同條件試件”中的規定，歸納如下：
1、第10.1.1條“結構實(shí)體檢驗用同條件試件”的制作，應由監理單位見(jiàn)證，由施工單位組織實(shí)施，送至有見(jiàn)證資質(zhì)的檢測機構試驗。
2、附錄D.0.1條試件留置數量：按照強度等級留置。對于C20以上強度等級的混凝土，每個(gè)強度等級應至少留置3組試件，規范建議，當有條件時(shí)每個(gè)強度等級宜留置10組以上。
3、附錄D.0.2條檢驗時(shí)間：同條件養護試件應在達到等效養護齡期時(shí)進(jìn)行強度試驗。
4、附錄D.0.3條第2款 結構實(shí)體檢驗用同條件試件應與結構同條件養護。養護齡期達到600℃·d時(shí)進(jìn)行試驗。試件試壓結果應乘以換算系數1.10按《混凝土強度檢驗評定標準》（GB/T 50107-2011）判定。
5、第10.1.6條異常情況下的驗收：當同條件養護試件強度被判為不合格時(shí)，應委托具有相應資質(zhì)等級的檢測機構按國家有關(guān)標準的規定進(jìn)行檢測，再根據檢測結果進(jìn)行驗收。
2.砼強度檢測的方法有哪些
混凝土抗壓強度的檢測方法分為兩種：一種為破損性檢測方法，另一種為非破損性檢測。
詳細的說(shuō)下，
破損性檢測方法是傳統的檢測方法，是將混凝土試件按規定方法破壞后，檢測其強度的方法。這種方法就是試驗機將試件破壞，用壓力機檢測混凝土抗壓強度就是這種方法。
無(wú)損檢測方法不對混凝土試件或者構件造成傷害，而是通過(guò)側面的方法來(lái)檢測混凝土強度，通常這種方法在檢測前要做一系列的準備工作。
以上觀(guān)點(diǎn)有不足之處敬請指出
3.混凝土強度檢測方法有哪些
第一、砼抗壓強度

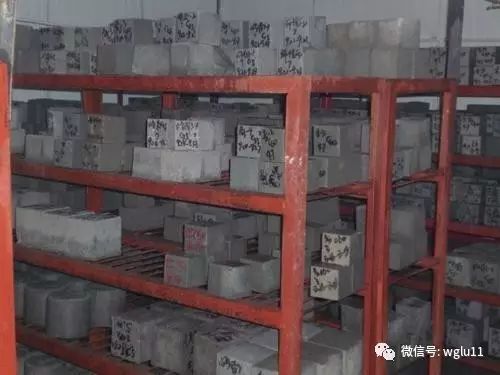

測定砼抗壓強度是評定砼品質(zhì)的主要指標。目前，砼抗壓強度試件以邊長(cháng)為150mm的正立方體為標準試件，砼強度以該試件標準養護到28天，按規定方法測得的強度為準。
砼立方體試件抗壓強度計算： R=P/A
其中：R—砼抗壓強度（MPa） P—極限荷載（N） A—受壓面積（mm2）
注：①以3個(gè)試件測值的算術(shù)平均值為測定值。如任一個(gè)測值與中間值的差值超過(guò)中間值的15%，則取中間值為測定值；如有兩個(gè)測值與中間值的差值均超過(guò)上述規定時(shí)，則該組試驗結果無(wú)效。②結果計算至0.1MPa。③非標準試件的抗壓強度應乘以尺寸換算系數。
第二、砼抗折（抗彎拉）強度
測定砼抗（抗彎拉）極限強度，是為了提供水泥砼路面設計參數，檢查水泥砼路面施工品質(zhì)和確定抗折彈性模量試驗加荷標準。
水泥砼抗折強度是以150mm*150mm*550mm的梁形試件，在標準養護條件下，達到規定齡期后，在凈跨450mm，雙支點(diǎn)荷載作用下的彎拉破壞，并按規定的計算方法得到的強度值。
砼抗折強度計算： Rb=PL/bha
其中：Rb—抗折強度（MPa）; P—極限荷載（N）; L—支座間距（L=450mm）;b—試件寬度（mm）; h—試件高度（mm）。
注：①如斷面位于加荷點(diǎn)外側，則該試件之結果無(wú)效；如兩根試件無(wú)效，則該組結果作廢。斷面位置在試件斷塊短邊一側的底面中軸線(xiàn)上量得。②以3個(gè)試件測值的算術(shù)平均值為測定值。如任一個(gè)測值與中間值的差值超過(guò)中間值的15%，則取中間值為測定值；如有兩個(gè)測值與中間值的差值均超過(guò)上述規定時(shí)，則該組試驗結果無(wú)效。③結果計算至0.01MPa。④采用100mm*100mm*400mm非標準試件時(shí)，所取得的抗折強度值應乘以尺寸換算系是0.85。
第三、砼芯樣的鉆取和強度檢測方法
從水泥砼結構物中（如水泥砼路面板和砼灌注樁、柱等）鉆取和檢查芯樣，測定芯樣的劈裂抗拉強度或拉壓強度，作為評定結構的主要品質(zhì)指標。
水泥砼路面強度的控制指標是彎拉或劈裂強度。由于彎拉強度試件成型及試驗過(guò)程比較麻煩，現多用劈裂強度來(lái)代替。需要強調的一點(diǎn)是快速無(wú)破損方法與傳統的鉆芯試驗方法比較，有其較大的優(yōu)勢，但不能代替鉆芯的彎拉強度試驗結果，也不能代替試驗室標準條件下的彎拉強度，不適用于作為仲裁試驗或工程驗收的最終依據。
(1)芯樣的鉆取：
a、鉆取位置：在鉆取前應考慮由于鉆芯可能導致對結構的不利影響，應盡可能避免在靠近砼構件的接縫或邊緣處鉆取，且基本上不應帶有鋼筋。
b、芯樣尺寸：芯樣直徑應為砼所有集料最大粒徑的3倍，一般為150±10mm，或100±10mm，對于路面工程，芯樣長(cháng)度應與路面厚度相等。
c、標記：鉆出后的每個(gè)芯樣應立即清楚地用油漆等到標上記號，并記錄芯樣在砼結構中的位置。
(2)芯樣的檢查：每個(gè)芯樣應詳細描述有關(guān)裂縫、接縫、分層、麻面或離析等不均勻性。必要時(shí)應記錄集料的最大粒徑、形狀及種類(lèi)，粗細集料的比例與級配。檢查并記錄存在的氣孔，氣孔的位置，尺寸與分布情況，必要時(shí)應拍下照片。
(3)芯樣的測量：
a、平均直徑dm，在芯樣的中間及兩個(gè)1/4處按垂直議方向測量三對數值確定芯樣的平均直徑dm，精確至1.0mm。
b、平均長(cháng)度Lm，取芯樣直徑兩端側面測定鉆取后芯樣的長(cháng)度及端面加工后的長(cháng)度，其尺寸差應在0.25mm之內，取平均值作為試件平均長(cháng)度Lm，精確至1.0mm。
(4)試件的制作
a、抗壓試驗用的試件長(cháng)度（端面加工后）不應少于直徑的0.95倍，也不應大于直徑的2.1倍。
b、試件兩端平面應與它們軸線(xiàn)垂直，誤差不應大于±1°，端面凹凸每100mm不超過(guò)0.05mm，承壓線(xiàn)凹凸不應大于0.25mm。必要時(shí)應磨平或用抹頂等方法處理。
c、試驗前試件應在20+2℃的水中浸泡40h，從水中取出后立即進(jìn)行試驗。
(5)強度計算
a、抗壓強度： Rc=P/A=4P/πDm
式中：Rc—砼芯樣抗壓強度（MPa）;P—極限荷載（N）;A—受壓面積（mm2）;Dm—芯樣截面的平均直徑（mm）。
b、劈裂強度： Ra=2P/πA=2P/πDm*Lm
式中：Ra—砼芯樣劈裂抗拉強度（MPa）;P—極限荷載（N）;A—受壓面積（mm2）;Dm—芯樣截面的平均直徑（mm）;Lm—芯樣平均長(cháng)度（mm）。
4.混凝土常用無(wú)損檢測方法有哪些
常用的商品混凝土無(wú)損檢測技術(shù)
1.1回彈法
回彈法是通過(guò)測定商品混凝土表面硬度來(lái)推定其抗壓強度。
工作原理：一個(gè)標準質(zhì)量的重錘，在標準彈簧彈力的帶動(dòng)下，沖擊一個(gè)與商品混凝土表面接觸的彈擊桿，由于回彈力的作用，重錘又跳回一定距離，并帶動(dòng)滑動(dòng)指針在刻度上指出回彈值N。通過(guò)事先建立的商品混凝土強度和回彈值的關(guān)系曲線(xiàn)，就可以根據實(shí)測的N求得值。在各種測試方法中，回彈法操作最簡(jiǎn)單、用最低廉、效率最高，因而現場(chǎng)應用性極強。由于商品混凝土采用的不同配合比、不同的外加劑等都會(huì )使商品混凝土表面硬度和抗壓強度的相關(guān)關(guān)系差異很大。并且回彈測強曲線(xiàn)只考慮了正常情況的商品混凝土碳化，忽略了商品混凝土的早期齡期碳化等現象，大大降低了回彈法的測試結果精度。回彈法要求商品混凝土表面清潔、平整，無(wú)疏松、浮漿以及蜂窩等，必要時(shí)可用砂輪清除疏松物和雜物，且不應有殘留的粉末或粉屑。測區宜在構件范圍內均勻分布，測區間距不應大于2cm，離構件離構件邊緣不宜大于50cm、小于20cm。
1.2 超聲法
檢測原理：依據超聲儀產(chǎn)生高壓電脈沖激勵發(fā)聲脈沖傳入混射換能器內的壓電晶體獲得高頻聲脈沖。商品混凝土介質(zhì)中，由接受換能器接收通過(guò)商品混凝土傳來(lái)的聲信號，測出超聲波在商品混凝土中傳播的時(shí)間和距離，算出超聲波在商品混凝土中的傳播速度。利用儀器的數據處理及相關(guān)的分析軟件對接收信號的各種聲參數進(jìn)行綜合分析以評估商品混凝土構件的強度、缺陷等。
超聲波法：超聲檢測指向性好、傳播能量大、對各種材料的穿透力較強、適應性強、檢測靈敏度高、對人體無(wú)害、成本低廉等諸多優(yōu)點(diǎn)得到廣泛應用，是無(wú)損檢測中發(fā)展最快、應用最廣泛的檢測技術(shù)，占有非常重要的地位。缺點(diǎn)：由于商品混凝土本身結構復雜人們目前對超聲波在其中的傳播特點(diǎn)了解仍然十分膚淺，尤其是許多傳播規律往往隨著(zhù)超聲波頻率、料粒徑、率等因素的變化而變化，因而在進(jìn)行超聲檢測時(shí)，對現象的解釋難免出現謬誤，且會(huì )影響到測試結果的準確分析。
1.3 超聲波回彈綜合法
超聲回彈綜合法是采用超聲儀和回彈儀，在結構商品混凝土同測區分別測量聲時(shí)值及回彈值。回彈值用于反應商品混凝土結構表面的情況，超聲波在介質(zhì)中傳播的速度反映了結構的力學(xué)特征，通過(guò)所測力學(xué)特性反映商品混凝土的強度及內部質(zhì)量情況。優(yōu)點(diǎn)：既能反應商品混凝土的表層狀態(tài)，也可以反應商品混凝土的內部構造情況，并且可以抵消部分影響強度和物理量相關(guān)關(guān)系的因素，可比較準確地反應商品混凝土的強度情況。缺點(diǎn)：檢測精度仍然是至關(guān)重要的問(wèn)題，所以測試精度還有待更進(jìn)一步提高。
1.4 鉆芯法
鉆芯法檢測結構實(shí)體商品混凝土強度是使用專(zhuān)用鉆芯機直接從結構上鉆以芯樣，并根據芯樣的抗壓強度推定結構商品混凝土立方體抗壓強度的一種半破損現場(chǎng)檢測方法。鉆芯法直接可靠，并能較好地反映商品混凝土實(shí)際狀況，同時(shí)可以比較準確地測定其強度。此外，從芯樣可以直接觀(guān)察到局部商品混凝土的內部情況，例如骨料的組成等。但由于鉆芯法對結構具有一定的破損性，其代表性的取芯位置的確定、取芯的數量在結構實(shí)體商品混凝土強度檢測中受到了很大的限制；另外，其測試費用也較高，一般不宜把鉆芯法作為經(jīng)常性的、大量使用。
1.5 拔出法
拔出法是一種半破損檢測方法，根據測試結構商品混凝土中錨固件被拔出時(shí)的拉力，確定商品混凝土的拔出強度，據以推算混凝來(lái)土的立方體抗壓強度。一般分為預埋拔出法與后裝拔出法種。預埋拔出法是在商品混凝土表層一定距離處預先埋入一個(gè)錨固件，商品混凝土硬化以后，過(guò)錨固件施加拔出力以獲得商品混凝土的推定強度。后裝拔出法，是在硬化商品混凝土上鉆孔、磨槽、安裝錨固件后用拔出法做拔出實(shí)驗，根據測定的抗拔力檢測商品混凝土抗壓強度的微破損方法。預埋拔出法：現場(chǎng)應用方便，試驗費用低廉，尤其適用于商品混凝土質(zhì)量現場(chǎng)控制。后裝拔出法：由于對商品混凝土被拔出時(shí)的破壞機理的研究尚存在一定的分歧，受到商品混凝土骨料、商品混凝土內部缺陷和鋼筋間距以及現場(chǎng)操作過(guò)程中人為因素的影響等，因此要建立拉拔強度與商品混凝土抗壓強度之間的穩定關(guān)系還是有尚待理論與實(shí)踐上的突破。
5.混凝土結構實(shí)體檢驗哪些項目
結構實(shí)體檢驗的內容應包括混凝土強度、鋼筋保護層厚度以及工程合同約定的項目；必要時(shí)可檢驗其他項目。
對涉及混凝土結構安全的后要部位應進(jìn)行結構實(shí)體檢驗。結構實(shí)體檢驗應在監理工程師（建設單位項目專(zhuān)業(yè)技術(shù)負責人）見(jiàn)證下，由施工項目技術(shù)負責人組織實(shí)施。
承擔結構實(shí)體檢驗的試驗室應具有相應的資質(zhì)。 1、對混凝土強度的檢驗，應以在混凝土澆筑地點(diǎn)制備并與結構實(shí)體同條件養護的試件強度為依據。
混凝土強度檢驗用同條件養護試件的留置、養護和強度代表值應符合規范附錄的規定。 對混凝土強度的檢驗，也可根據合同的約定，采用非破損或局部破損的檢測方法，按國家現行有關(guān)標準的規定進(jìn)行。
當同條件養護試件強度的檢驗結果符合現行國家標準《混凝土強度檢驗評定標準》的有關(guān)規定時(shí)，混凝土強度應判為合格。 2、鋼筋保護層厚度的檢驗，抽樣數量、檢驗方法、允許偏差和合格條件應符合規范附錄的規定。
3、當未能取得同條件養護試件強度、同條件養護試件強度被判為不合格或鋼筋保護層厚度不滿(mǎn)足要求時(shí)，應委托具有相應資質(zhì)等級的檢測機構按國家有關(guān)標準的規定進(jìn)行檢測。
6.混凝土強度實(shí)體檢驗要點(diǎn)有哪些
10.1 結構實(shí)體檢驗10.1.1 對涉及混凝土結構安全的重要部位，應進(jìn)行結構實(shí)體檢驗，結構實(shí)體檢驗應在監理工程師（建設單位項目專(zhuān)業(yè)技術(shù)負責人）見(jiàn)證下，由施工項目技術(shù)負責人組織實(shí)施，承擔結構實(shí)體檢驗的試驗室應具有相應的資質(zhì)。
10.1.2 結構實(shí)體檢驗的內容應包括混凝土強度、鋼筋保護層厚度以及工程合同約定的項目，必要時(shí)可檢驗其他項目。10.1.3 對混凝土強度的檢驗，應以在混凝土澆筑地點(diǎn)制備，并與結構實(shí)體同條件養護的試件強度為依據，混凝土強度檢驗，用同條件養護試件的留置養護和強度代表值應符合本規范附錄D 的規定，對混凝土強度的檢驗也可根據合同的約定，采用非破損或局部破損的檢測方法，按國家現行有關(guān)標準的規定進(jìn)行10.1.4 當同條件養護試件強度的檢驗結果符合現行國家標準《混凝土強度檢驗評定標準》GBJ 107 的有關(guān)規定時(shí)，混凝土強度應判為合格。
10.1.5 對鋼筋保護層、厚度的檢驗，抽樣數量、檢驗方法、允許偏差和合格條件應符合本規范附錄E 的規定。10.1.6 當未能取得同條件養護試件強度，同條件養護試件強度被判為不合格或鋼筋保護層厚度不滿(mǎn)足要求時(shí)，應委托具有相應資質(zhì)等級的檢測機構，按國家有關(guān)標準的規定進(jìn)行檢測。
7.建筑里面的結構實(shí)體檢測,包括哪些
建筑里面的結構實(shí)體檢測包括專(zhuān)項檢測、主體結構工程現場(chǎng)檢測、建筑幕墻工程檢測、鋼結構工程檢測。
一、專(zhuān)項檢測
（一）地基基礎工程檢測
1、地基及復合地基承載力靜載檢測；
2、樁的承載力檢測；
3、樁身完整性檢測；
4、錨桿鎖定力檢測。
（二）主體結構工程現場(chǎng)檢測
1、混凝土、砂漿、砌體強度現場(chǎng)檢測；
2、鋼筋保護層厚度檢測；
3、混凝土預制構件結構性能檢測；
4、后置埋件的力學(xué)性能檢測。
（三）建筑幕墻工程檢測
1、建筑幕墻的氣密性、水密性、風(fēng)壓變形性能、層間變位性能檢測；
2、硅酮結構膠相容性檢測。
（四）鋼結構工程檢測
1、鋼結構焊接質(zhì)量無(wú)損檢測；
2、鋼結構防腐及防火涂裝檢測；
3、鋼結構節點(diǎn)、機械連接用緊固標準件及高強度螺栓力學(xué)性能檢測；
4、鋼網(wǎng)架結構的變形檢測。
建筑結構如下：
1、磚木結構
用磚墻、磚柱、木屋架作為主要承重結構的建筑，像大多數農村的屋舍、廟宇等。
優(yōu)勢：這種結構建造簡(jiǎn)單，材料容易準備，費用較低。抗震效果強。
2、磚混結構
磚墻或磚柱、鋼筋混凝土樓板和屋頂承重構件作為主要承重結構的建筑，這是目前在住宅建設中建造量最大、采用最普遍的結構類(lèi)型。
優(yōu)勢：材料易得，結構較為堅固。
3、鋼筋混凝土結構
即主要承重構件包括梁、板、柱全部采用鋼筋混凝土結構，此類(lèi)結構類(lèi)型主要用于大型公共建筑、工業(yè)建筑和高層住宅。
優(yōu)勢：結構堅固，可以建造高層建筑，且抗震強。
擴展資料
建筑根據規模，可以分為兩大類(lèi)：
1、大量性建筑：
大量性建筑主要是指量大面廣、與人們生活密切相關(guān)的那些建筑，如住宅、學(xué)校、商店、醫院、中小型辦公樓等。
2、大型性建筑：
大型性建筑主要是指建筑規模大、耗資多、影響較大的建筑，與大量性建筑相比，其修建數量有限，但這些建筑在一個(gè)國家或一個(gè)地區具有代表性，對城市的面貌影響很大，如大型火車(chē)站、航空站、大型體育館、博物館、大會(huì )堂等。
參考資料來(lái)源：百度百科-建設工程質(zhì)量檢測
