標注形位公差的方法(形位公差的各種表示方法及其意義)

1.形位公差的各種表示方法及其意義

公差

實際參數值的允許變動量。參數，既包括機械加工中的幾何參數，也包括物理、化學、電學等學科的參數。所以說公差是一個使用范圍很廣的概念。對于機械制造來說，制定公差的目的就是為了確定產品的幾何參數，使其變動量在一定的范圍之內，以便達到互換或配合的要求。

幾何參數的公差有尺寸公差、形狀公差、位置公差等。①尺寸公差。指允許尺寸的變動量，等于最大極限尺寸與最小極限尺寸代數差的絕對值。②形狀公差。指單一實際要素的形狀所允許的變動全量，包括直線度、平面度、圓度、圓柱度、線輪廓度和面輪廓度6個項目。③位置公差。指關聯實際要素的位置對基準所允許的變動全量，它限制零件的兩個或兩個以上的點、線、面之間的相互位置關系，包括平行度、垂直度、傾斜度、同軸度、對稱度、位置度、圓跳動和全跳動8個項目。公差表示了零件的制造精度要求，反映了其加工難易程度。

公差等級分為IT01、IT0、IT1、…、IT18共20級，等級依次降低，公差值依次增大。IT表示國際公差。公差等級或公差數值選擇的基本原則是：應使機器零件制造成本和使用價值的綜合經濟效果最好，一般配合尺寸用IT5~IT13，特別精密零件的配合用IT2~IT5，非配合尺寸用IT12~IT18，原材料配合用IT8~IT14。

2.形位公差有哪幾種

加工后的零件不僅有尺寸誤差，構成零件幾何特征的點、線、面的實際形狀或相互位置與理想幾何體規定的形狀和相互位置還不可避免地存在差異，這種形狀上的差異就是形狀誤差，而相互位置的差異就是位置誤差，統稱為形位誤差。

xingwei gongcha 形位公差 tolerance of form and position 包括形狀公差和位置公差。任何零件都是由點、線、面構成的，這些點、線、面稱為要素。

機械加工后零件的實際要素相對于理想要素總有誤差，包括形狀誤差和位置誤差。這類誤差影響機械產品的功能，設計時應規定相應的公差并按規定的標準符號標注在圖樣上。

20世紀50年代前后，工業化國家就有形位公差標準。國際標準化組織（ISO）于1969年公布形位公差標準，1978年推薦了形位公差檢測原理和方法。

中國于1980年頒布形狀和位置公差標準，其中包括檢測規定。形狀公差和位置公差簡稱為形位公差（1）形狀公差：構成零件的幾何特征的點，線，面要素之間的實際形狀相對與理想形狀的允許變動量。

給出形狀公差要求的要素稱為被測要素。（2）位置公差：零件上的點，線，面要素的實際位置相對與理想位置的允變動量。

用來確定被測要素位置的要素稱為基準要素。形位公差的研究對象是零件的幾何要素，它是構成零件幾何特征的點，線，面的統稱.其分類及含義如下：（1） 理想要素和實際要素 具有幾何學意義的要素稱為理想要素.零件上實際存在的要素稱為實際要素，通常都以測得要素代替實際要素.（2） 被測要素和基準要素 在零件設計圖樣上給出了形狀或（和）位置公差的要素稱為被測要素.用來確定被測要素的方向或（和）位置的要素，稱為基準要素.（3） 單一要素和關聯要素 給出了形狀公差的要素稱為單一要素.給出了位置公差的要素稱為關聯要素.（4） 輪廓要素和中心要素 由一個或幾個表面形成的要素，稱為輪廓要素.對稱輪廓要素的中心點，中心線，中心面或回轉表面的軸線，稱為中心要素 形狀公差有直線度，平面度，圓度和圓柱度.其含義和標注如下：1） 直線度2） 平面度 平面度公差帶只有一種，即由兩個平行平面組成的區域，該區域的寬度即為要求的公差值.3） 圓度 在圓度公差的標注中，箭頭方向應垂直于軸線或指向圓心.4） 圓柱度 形位公差的標注應注意以下問題：（1） 形位公差內容用框格表示，框格內容自左向右第一格總是形位公差項目符號，第二格為公差數值，第三格以后為基準，即使指引線從框格右端引出也是這樣.（2） 被測要素為中心要素時，箭頭必須和有關的尺寸線對齊.只有當被測要素為單段的軸線或各要素的公共軸線，公共中心平面時，箭頭可直接指在軸線或中心線，這樣標注很簡便，但一定要注意該公共軸線中沒有包含非被測要素的軸段在內.（3） 被測要素為輪廓要素時，箭頭指向一般均垂直于該要素.但對圓度公差，箭頭方向必須垂直于軸線.（4） 當公差帶為圓或圓柱體時，在公差數值前需加注符號"Φ"，其公差值為圓或圓柱體的直徑.這種情況在被測要素為軸線時才有.同軸度的公差帶總是一圓柱體，所以公差值前總是加上符號"Φ"；軸線對平面的垂直度，軸線的位置度一般也是采用圓柱體公差帶，需在公差值前也加上符號"Φ".（5） 對一些附加要求，常在公差數值后加注相應的符號，如（+）符號說明被測要素只許呈腰鼓形外凸，（-）說明被測要素只許呈鞍形內凹，（>）說明誤差只許按符號的小端方向逐漸減小.如形位公差要求遵守最大實體要求時，則需加符號○M.在框格的上，下方可用文字作附加的說明.如對被測要素?cái)?shù)量的說明，應寫在公差框格的上方；屬于解釋性說明（包括對測量方法的要求）應寫在公差框格的下方.例如：在離軸端300mm處；在a,b范圍內等.形位公差是為了滿足產品功能要求而對工件要素在形狀和位置方面所提出的幾何精度要求。

以形位公差帶來限制被測實際要素的形狀和位置。 形位誤差對零件使用性能的影響 1.影響零件的功能要求。

2.影響零件的配合性質。 3.影響零件的互換性。

現行國家標準 GB/T 1182—1996《形狀和位置公差 通則、定義、符號和圖樣表示法》。GB/T 1184—1996《形狀和位置公差 未注公差值》。

GB/T 4249—1996《公差原則》。GB/T 16671—1996《形狀和位置公差 最大實體要求、最小實體要求和可逆要求》。

GB13319—1991《形狀和位置公差 位置度公差》。

3.形位公差標注原則

形位公差的標注應注意以下問題：

(1) 形位公差內容用框格表示，框格內容自左向右第一格總是形位公差項目符號，第二格為公差數值，第三格以后為基準，即使指引線從框格右端引出也是這樣.

(2) 被測要素為中心要素時，箭頭必須和有關的尺寸線對齊.只有當被測要素為單段的軸線或各要素的公共軸線，公共中心平面時，箭頭可直接指在軸線或中心線，這樣標注很簡便，但一定要注意該公共軸線中沒有包含非被測要素的軸段在內.

(3) 被測要素為輪廓要素時，箭頭指向一般均垂直于該要素.但對圓度公差，箭頭方向必須垂直于軸線.

(4) 當公差帶為圓或圓柱體時，在公差數值前需加注符號"Φ"，其公差值為圓或圓柱體的直徑.這種情況在被測要素為軸線時才有.同軸度的公差帶總是一圓柱體，所以公差值前總是加上符號"Φ"；軸線對平面的垂直度，軸線的位置度一般也是采用圓柱體公差帶，需在公差值前也加上符號"Φ".

(5) 對一些附加要求，常在公差數值后加注相應的符號，如（+）符號說明被測要素只許呈腰鼓形外凸，（-）說明被測要素只許呈鞍形內凹，（>）說明誤差只許按符號的小端方向逐漸減小.如形位公差要求遵守最大實體要求時，則需加符號○M.在框格的上，下方可用文字作附加的說明.如對被測要素?cái)?shù)量的說明，應寫在公差框格的上方；屬于解釋性說明（包括對測量方法的要求）應寫在公差框格的下方.例如：在離軸端300mm處；在a,b范圍內等.

形位公差是為了滿足產品功能要求而對工件要素在形狀和位置方面所提出的幾何精度要求。以形位公差帶來限制被測實際要素的形狀和位置。

形位誤差對零件使用性能的影響

1.影響零件的功能要求。

2.影響零件的配合性質。

3.影響零件的互換性。

4.常用的形狀公差和位置公差分別有哪些項目

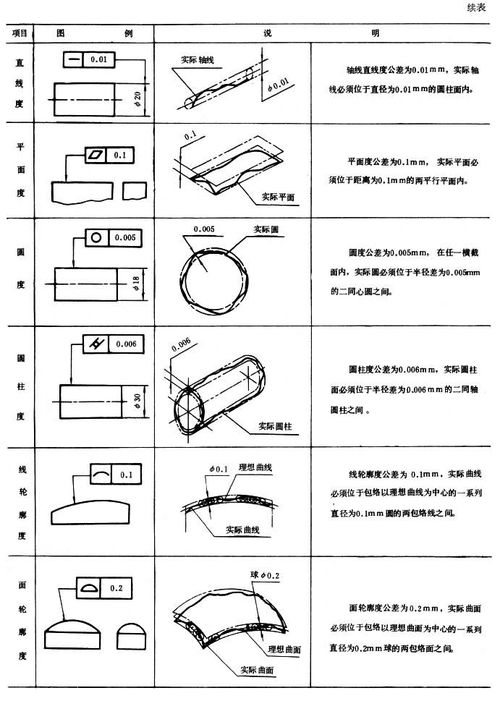

形狀公差

1. 直線度 ：符號為一短橫線【-】，是限制實際直線對理想直線變動量的一項指標。

2. 平面度 ：符號為一平行四邊形，是限制實際平面對理想平面變動量的一項指標。

3. 圓度 ：符號為一圓【○】，是限制實際圓對理想圓變動量的一項指標。

4. 圓柱度 ：符號為兩斜線中間夾一圓【/○/】，是限制實際圓柱面對理想圓柱面變動量的一項指標。它控制了圓柱體橫截面和軸截面內的各項形狀誤差，如圓度、素線直線度、軸線直線度等。

5. 線輪廓度 ：符號為一上凸的曲線【⌒】，是限制實際曲線對理想曲線變動量的一項指標。

6. 面輪廓度 ：符號是用一短線將線輪廓度的符號下面封閉，是限制實際曲面對理想曲面變動量的一項指標。

7. 平行度 ：等于給出的尺寸公差值或是直線度和平面度未注公差值的較大者。

位置公差

1. 定向公差：包括平行度、垂直度及傾斜度三種。

2. 定位公差：包括同軸度、對稱度、和位置度三種。

3. 跳動公差：圓跳動與全跳動。

1. 形狀公差是指單一實際要素的形狀所允許的變動量，如平面度、圓度、圓柱度、直線度、輪廓度等。是被測要素的幾何形狀的公差，即幾何形狀的準確性，不存在對基準的誤差，是獨立的誤差。

2. 位置公差是指關聯實際要素的方向或位置對基準所允許的變動全量。位置公差帶是限制關聯實際要素變動的區域，被測實際要素位于此區域內為合格。
