監控?cái)z像機的(求監控?cái)z像機基本知識)

1.求監控?cái)z像機基本知識

鏡頭是電視監控系統中必不可少的部件，鏡頭與CCD攝像機配合，可以將遠距離目標成像在攝像機的CCD靶面上。

鏡頭的種類繁多，從焦距上分類，可分為短焦距、中焦距、和焦距和變焦距鏡頭；從視場的大小分類，可分為廣角、標準、遠攝鏡頭；從結構上分類，還可分為固定光圈定焦鏡頭、手動光圈定焦鏡頭、自動光圈定焦鏡頭、手動變焦鏡頭、自動光圈電動變焦鏡頭、電動三可變鏡頭（指光圈、焦距、聚焦這三者均可變）等類型。由于鏡頭選擇得合適與否，直接關系到攝像質量的優劣，因此，在實際應用中必須合理選擇鏡頭。

1、鏡頭的參數 鏡頭的光學特性包括成像尺寸、焦距、相對孔徑和視場角等幾個參數，一般在鏡頭所附的說明書中都有注明，以下分別介紹。 A、成像尺寸 鏡頭一般可分為25.4mm(lin)、16.9mm(2/3in)、12.7mm(1/2in)、8.47mm(1/3in)和6.35mm(1/4in)等幾種規格，它們分別對應著不同的成像尺寸，選用鏡頭時，應使鏡頭的成像尺寸與攝像機的靶面尺寸大小相吻合。

表2-1列出了幾種常見CCD芯片的靶面尺寸，表中單位為mm。 標稱芯片尺寸 CCD感光靶面尺寸 25.4 16.9 12.7 8.47 6.35 對角線 16 11 8 6 4.5 垂直 9.6 6.6 4.8 3.6 2.7 水平 12.7 8.8 6.4 4.8 3.6 表2-1 幾種常見CCD芯片的靶面尺寸 由表2-1可知，12. 7mm(1/2in)的鏡頭應配12. 7mm(1/2in)靶面的攝像機，當鏡頭的成像尺寸比攝像機靶面的尺寸大時，不會影響成像，但實際成像的視場角要比該鏡頭的標稱視場角?。▍⒁?jiàn)圖2-2），而當鏡頭的成像尺寸比攝像機靶面的尺寸小時，就會影響成像，表現為成像的畫面四周被鏡筒遮擋，在畫面的4個角上出現黑角。

B、焦距 在實際應用中，經常會有用戶提出該攝像機能看清多么遠的物體或該攝像機能看清多么寬的場景等問題，這實際上由所選用的鏡頭的焦距來決定，因?yàn)榻咕鄾Q定了攝取圖像的大小，用不同焦距的鏡頭對同一位置的某物體攝像時，配長焦距鏡頭的攝像機所攝取的景物尺寸就大，反之，配短焦距鏡頭的攝像機所攝取的景物尺寸就小。當然，被攝物體成像的清晰度還與所選用的CCD攝像機的分辨率及監視器的分辨率有關。

理論上，任何一種鏡頭均可拍攝很遠的物體，并在CCD靶面上成一很小的像，但受CCD單元（像素）物理尺寸的限制，當成像小到小于CCD傳感器的一個像素大小時，便不再能形成被攝物體的像，即使成像有幾個像素大小，該像也難以辨識為何物。 當已知被攝物體的大小及該物體到鏡頭距離，則可根據下兩式估算所選取配鏡頭的焦距： f=hD/H f=vD/V 式中，D為鏡頭中心到被攝物體的距離；H和V分別為被攝物體的水平尺寸和垂直尺寸；v為靶面成像的高度；h為靶面成像的水平寬度。

成像場景的大小與成像物體的顯示尺寸是互相矛盾的，舉個例子來說，用同一支攝像機對同一個停車場進行監視，選用短焦距鏡頭可以對整個停車場的全景進行監視并看到出入口外的車輛進出，但卻不能看清該輛車的牌照號碼（該車在監視器屏幕上僅占據了很小的面積）；而選用長焦距鏡頭雖可以看清該輛車的牌照號碼（該車占據了屏幕上的大部分面積），卻又不能監視到整個停車場的全貌。因此當需要既監視全景以要看清局部時，一般應考慮配用電動兩可變或電動三可變鏡頭。

當然，在選定了鏡頭的前提下，選用高分辨率的攝像機及監視器則可以在被監視物體成像尺寸較小時也能看清局部細節。 C、相對孔徑 為了控制通過鏡頭的光通量大小，在鏡頭的后部均設置了光闌（俗稱光圈）。

假定光闌的有效孔徑為d，由于光線折射的關系，鏡頭實際的有效孔徑為D,D與焦距f之比定義為相對孔徑A，即 A=D/f 鏡頭的相對孔徑?jīng)Q定于被攝像的照度，像的照度E與鏡頭的相對孔徑平方成正比，一般習慣上用相對孔徑的倒數來表示鏡頭光闌的大小，即 F=f/D 式中，F(xiàn)一般稱為光欄F數，標注在鏡頭光欄調整圈上，其標值為1. 4、2、2. 8、4、5. 6、8、11、16、22等序列值，每?jī)蓚€(gè)相鄰數值中，后一個數值是前一個數值的倍。由于像面照度與光欄的平方成正比，所以光欄每變化一檔，像面亮度就變化一倍。

F值越小，光欄越大，到達攝像機靶面的光通量就越大。 D、視場角 鏡頭有一個確定的視野，鏡頭對這個視野的高度和寬度的張角稱為視場角。

視場角與鏡頭的焦距f及攝像機靶面尺寸（水平尺寸h及垂直尺寸v）的大小有關，鏡頭的水平視場角ah及垂直視場角av可分別由下式來計算，即 ah=2arctg(h/2f) av=2arctg(v/2f) 由以上兩式可知，鏡頭的焦距f越短，其視場角越大，或者，攝像機靶面尺寸h或v越大，其視場角也越大。如果所選擇的鏡頭的視場角太小，可能會因出現監視死角而漏監；而若所選擇的鏡頭的視場角太大，又可能造成被監視的主體畫面尺寸太小，難以辨認，且畫面邊緣出現畸變。

因此，只有根據具體的應用環境選擇視場角合適的鏡頭，才能保證既不出現監視死角，又能使被監視的主體畫面盡可能大而清晰。 表2-2列出了幾種常用鏡頭的水平視場角，表中的參數是以日本精工系列鏡頭為參考給出的。

焦距/mm 鏡頭尺寸/in 2.8 3.5 4.0 4.8 6.0 8.0 12.0 16.0 25.0 1/3 86.3 67.4 62.0 52.2 42.3 32.6 22.1 17.1 10.6 1/2 94.6 69.4 57.1 42.6 29.7 22.6 。

2.求監控?cái)z像機基本知識

樓主是監控行業人員么，還是想加入監控行業的，如果是甲方也就是使用方的話，了解這么詳細沒多大用，先分幾點回答你的，回答的全不全請海涵：1、夏普和索尼及LG是監控的三個品牌，就像汽車領域的寶馬、奧迪、本田，這樣好理解吧，按說區別索尼為這個三個品牌首位，其二LG，最后是夏普，2、三分之一和四分之一是攝像機里的CCD大小，目前市面是大部分都是1/3和1/4,3、低照度就是攝像機在彩色下晚上越是能看的清楚越說明照度很低，目前標注是0.000幾LUX,4,480和460，是電視線，5、晚上裝帶紅外的攝像機或者彩轉黑，低照度等都可以，具體可根據你現場情況安裝何種，找車牌得特殊攝像機，也分條件，比如晚上就要強光抑制，6、紅外燈標80米，有效距離是多少，這個只能看產品了，目前行業里普通紅外燈的有效距離是70%左右，這個是市區效果，如果野外都是綠色植物（綠色植物吸光）可能會更少。

不知這些回答對樓主有幫助沒，希望采納，也可以PM我。

3.安防監控基礎知識 是什么

安防監控基礎知識匯總一、鏡頭探析1.鏡頭的種類（根據應用場合分類）廣角鏡頭：視角90度以上，觀察范圍較大近處圖像有變形。

標準鏡頭：視角30度左右，使用范圍較廣。長焦鏡頭：視角20度以內，焦距可達幾十毫米或上百毫米。

變焦鏡頭：鏡頭焦距連續可變，焦距可以從廣角變到長焦，焦距越長則成像越大。針孔鏡頭：用于隱蔽觀察，經常被安裝在如天花板或墻壁等地方。

2.被攝物體的大小、距離與焦距的關系假設被攝物體的寬度和高度分別為w.h，被攝物體與鏡頭間的距離為l，鏡頭的焦距為f。3.相對孔徑為了控制通過鏡頭的光通量的大小，在鏡頭的后部均設置了光圈。

假定光圈的有效孔徑為d，由于光線折射的關系，鏡光實際有效的有效孔徑為d，比d大，d與焦距f之比定義為相對孔徑a，即a=d/f，鏡頭的相對孔徑?jīng)Q定被攝像的照度，像的照度與鏡頭的相對孔徑的倒數來表示鏡頭光圈的大小。f值越小，光圈越大，到達ccd芯片的光通量就越大。

所以在焦距f相同的情況下，f值越小，表示鏡頭越好。4.鏡頭的焦距1）定焦距：焦距固定不變，可分為有光圈和無光圈兩種。

有光圈：鏡頭光圈的大小可以調節。根據環境江照的變化，應相應調節光圈的大小。

光圈的大小可以通過手動或自動調節，人為手工調節光圈的，稱為手動光圈。鏡頭自帶微型電機自動調整光圈的，稱為自動光圈。

無光圈：即定光圈，其通光量是固定不變的。主要用于光源恒定或攝像機自帶電子快門的情況。

2）變焦距：焦距可以根據需要進行調整，使被攝物體的圖像放大或縮小。常用的變焦鏡頭為六倍、十售變焦。

三可變和二可變鏡頭三可變鏡頭：可調焦距、調聚焦、調光圈。二可變鏡頭：可調焦調、調聚焦、自動光圈。

5.先配鏡頭原則為了獲得預期的攝像效果，在選配鏡頭時，應著重注意六個基本要素：a）被攝物體的大小b）被攝物體的細節尺寸c）物距d）焦距e)ccd攝像機靶面的尺寸f）鏡頭及攝像系統的分辨率操作步驟：*移開鏡頭防尖裝置，連接上鏡頭。*如果使用cs鏡頭，請降下c圈（5mm），然后鎖住cs鏡頭裝置。

*c型鏡頭可直接安裝使用。*連接視頻輸出至監視器或其它設備。

*插上dc12v電源/ac220v*檢查led是否亮。*當圖像一旦模糊時，請調整鏡頭焦距。

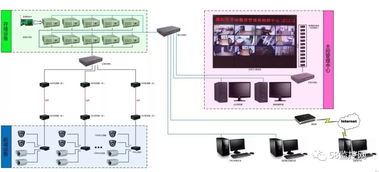

二、監控系統設備介紹①云臺在前面的介紹中我們常提到云臺，但有的人對它沒有什么感性認識，其實云臺就是兩個交流電組成的安裝平臺，可以水平和垂直的運動。我們所說的云臺區別于照相器材中的云臺，照相器材的云臺一般來說只是一個三腳架，只能通過手來調節方位；而監控系統所說的云臺是通過控制系統在遠端可以控制其轉動方向的。

云臺有多種類型：按使用環境分為室內型和室外型，主要區別是室外型密封性能好，防水、防塵，負載大。按安裝方式分為側裝和吊裝，即云臺是安裝在天花板上還是安裝在墻壁上。

按外形分為普通型和球型，球型云臺是把云臺安置在一個半球形、球形防護罩中，除了防止灰塵干擾圖像外，還隱蔽、美觀、快速。在挑選云臺時要考慮安裝環境、安裝方式、工作電壓、負載大小，也要考慮性能價格比和外型是否美觀。

②支架如果攝像機只是固定監控某個位置不需要轉動，那么只用攝像機支架就可以滿足要求了。普通攝像機支架安裝簡單，價格低廉，而且種類繁多。

普通支架有短的、長的、直的、彎的，根據不同的要求選擇不同的型號。室外支架主要考慮負載能力是否合乎要求，再有就是安裝位置，因?yàn)閺膶?shí)踐中我們發現，很多室外攝像機安裝位置特殊，有的安裝在電線桿上，有的立于塔吊上，有的安裝在鐵架上……由于種種原因，現有的支架可能難以滿足要求，需要另外加工或改進，這里就不再多說了。

③防護罩防護罩也是監控系統中最常用的設備之一，主要分為室內和室外兩種。室內防護罩主要區別是體積大小，外形是否美觀，表面處理是否合格。

功能主要是防塵、防破壞。室外防護罩密封性能一定要好，保證雨水不能進入防護罩內部侵蝕攝像機。

有的室外防護罩還帶有排風扇、加熱板、雨刮器，可以更好的保護設備。當天氣太熱時，排風扇自動工作；太冷時加熱板自動工作；當防護罩玻璃上有雨水時，可以通過控制系統啟動雨刮器。

挑選防護罩時先看整體結構，安裝孔越少越利于防水，再看內部線路是否便于聯接，最后還要考慮外觀、重量、安裝座等等。④監視器監視器是監控系統的標準輸出，有了監視器我們才能觀看前端送過來的圖像。

監視器分彩色、黑白兩，尺寸有9、10、12、14、15、17、21英寸等，常用的是14英寸。監視器也有分辨率，同攝像機一樣用線數表示，實際使用時一般要求監視器線數要與攝像機匹配。

另外，有些監視器還有音頻輸入、s-video輸入、rgb分量輸入等，除了音頻輸入監控系統用到外，其余功能大部分用于圖像處理工作，在此不作介紹。⑤視頻放大器當視頻傳輸距離比較遠時，最好采用線徑較粗的視頻線，同時可以在線路內增加視頻放大器增強信號強度達到遠距離傳輸目的。

視頻放大器可以增強視頻的亮度、色度和同步信號，但線路內干擾信號也會被放大，另外，回路中不能串接太多視頻放大器，否則會出現飽和現象，導致圖像失真。

4.監控?cái)z像頭的相關知識

1. 監控?cái)z像機鏡頭

焦距：監控?cái)z像頭的焦距指的是鏡頭和感光元件之間的距離。鏡頭的放大倍數約等于焦距與物距之比。也就是說，隨著監控?cái)z像頭焦距的增加，放大倍數增加，可以將近景拉遠，遠景細節更清晰，反之，成立。

分類：監控?cái)z像頭可以依據鏡頭 的大小或者光圈分類，選購時根據需求可以選擇不同類別的監控?cái)z像頭。

2. 感光能力

想提高監控?cái)z像頭采集圖像的清晰度，就必須提高攝像頭內攝像機的感光能力，CCD的感光元件是CMOS的3到10倍，因此可以更好的進行感光，獲得光信號，然后轉為電信號，最后經過處理后成為視頻信號輸出或儲存。

3. 監控?cái)z像頭的控制

為了使監控?cái)z像頭的觀察范圍達到最大，監控?cái)z像頭必須能夠進行旋轉，方法就是使用云臺來安裝和固定監控?cái)z像頭，以便進行旋轉。

除此之外，還必須能夠?qū)崿F(xiàn)電動的變焦、變倍。這就要求監控?cái)z像頭內的攝像機能夠快速、準確的實現自動變焦。這也成為了判斷監控?cái)z像頭好壞的一個標準。

4. 監控?cái)z像頭的圖像傳輸

使用最廣泛的傳輸方式是通過模擬攝像機、數字硬盤錄像機和計算機網絡系統的協作工作來實現傳輸。

5. 監控?cái)z像頭相關名詞解釋

(1)分辨率：監控?cái)z像頭使用中的分辨率指的是屏幕水平方向和垂直方向所顯示的點數。分辨率越高的監控?cái)z像頭，拍攝出的圖像就越清晰。

(2)清晰度：監控?cái)z像頭的清晰度用線來表示，分為水平線和垂直線，線數越多，清晰度越高，成像就越清晰。

(3)信噪比：指的是監控?cái)z像頭中信號電頻與雜波電頻之比，常用DB來表示。信噪比越高監控?cái)z像頭越好，圖像信號越好，即圖像越清晰。

(4)白平衡：白平衡是描述顯示器中紅、綠、藍三基色混合生成后白色精確度的一項指標。通過調整監控?cái)z像頭內攝像機的白平衡，可以提高畫面色彩質量。

(5)背光補償：當攝像機處于逆光環境中拍攝時，畫面會出現黑色的圖像。這對于24小時工作的監控?cái)z像機是不能存在的弊端，這時就需要背光補償。當具備了背光補償功能時，攝像機如果檢測到拍攝圖像一個區域中的視頻電平比較低，就會提高輸出視頻信號的幅值，使圖像清晰。
