1.建筑工程鋼筋識圖基礎知識
原發布者：JIA119891010
表示抄兩根Φ20的鋼筋，通長布置，用于雙肢箍。⑵2Φ22+(4Φ12) 表示2Φ22為通長，4φ12架立筋，用于2113六肢箍。⑶6Φ254/2
表示上部鋼筋5261上排為4Φ25，下排為2Φ25。⑷2Φ22+2Φ22 表示只有一排鋼筋，兩根4102在角部，兩根在中部，均勻布置。三、梁腰中鋼筋表示方法：⑴G2φ12
表示梁兩側的構造鋼筋，每1653側一根φ12。⑵G4Φ14
表示梁兩側的構造鋼筋，每側兩根Φ14。⑶N2Φ22
表示梁兩側的抗扭鋼筋，每側一根Φ22。⑷N4Φ18
2.梁的鋼筋圖紙?jiān)趺纯?/h2>
想要很快的了解梁的鋼筋圖紙，就是要知道圖紙上面標示所表達的意思，知道了圖紙上標示所表達的意思后，那么想要看懂梁的鋼筋圖紙就不是難事了。

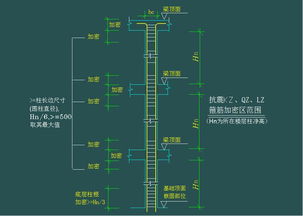

一、箍筋表示方法及含義 ⑴ φ10@100/200(2) 表示箍筋為φ10 ，加密區間距100，非加密區間距200，全為雙肢箍。 ⑵ φ10@100/200(4) 表示箍筋為φ10 ，加密區間距100，非加密區間距200，全為四肢箍。
⑶ φ8@200(2) 表示箍筋為φ8，間距為200，雙肢箍。 ⑷ φ8@100(4)/150(2) 表示箍筋為φ8，加密區間距100，四肢箍，非加密區間距150，雙肢箍。
二、梁上主筋和梁下主筋同時表示方法及含義 ⑴ 3Φ22,3Φ20 表示上部鋼筋為3Φ22， 下部鋼筋為3Φ20。 ⑵ 2φ12,3Φ18 表示上部鋼筋為2φ12， 下部鋼筋為3Φ18。
⑶ 4Φ25,4Φ25 表示上部鋼筋為4Φ25， 下部鋼筋為4Φ25。 ⑷ 3Φ25,5Φ25 表示上部鋼筋為3Φ25， 下部鋼筋為5Φ25。
三、梁上部鋼筋表示方法及含義 （標在梁上支座處） ⑴ 2Φ20 表示兩根Φ20的鋼筋，通長布置，用于雙肢箍。 ⑵ 2Φ22+(4Φ12) 表示2Φ22 為通長，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部鋼筋上排為4Φ25，下排為2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排鋼筋，兩根在角部，兩根在中部，均勻布置。
四、梁腰中鋼筋表示方法及含義 ⑴ G2φ12 表示梁兩側的構造鋼筋，每側一根φ12。 ⑵ G4Φ14 表示梁兩側的構造鋼筋，每側兩根Φ14。
⑶ N2Φ22 表示梁兩側的抗扭鋼筋，每側一根Φ22。 ⑷ N4Φ18 表示梁兩側的抗扭鋼筋，每側兩根Φ18。
3.建筑圖紙的梁鋼筋圖怎么看
第一排是基礎梁的編號 JL03(1B)和基礎梁的尺寸600x1200 意思是基礎梁寬600mm，高1200mm
第二排是梁的箍筋型號 14的二級鋼筋間距100 是四肢箍
第三排是梁的縱筋排列 B的意思是底部鋼筋 是4跟20的二級鋼筋 T的意思是頂部鋼筋是7跟25的二級鋼筋
第四排有6根14的抗扭鋼筋，后面的8@300 應該是長跨方向的箍筋還有8的一級鋼，間距300
第五排的意思就是基礎底標高在0標高一下2.5m
這些在標準圖集里面都可以看到解釋的
鋼筋混凝土構件基本知識和圖示方法 混凝土是由水泥、砂子、石子和水按一定的比例拌和而成，灌入定型模板，經過振搗密實和養護凝固后堅硬如石，這種材料受壓性能好，但受拉能力差，約為抗壓強度的1/9-1/20.鋼筋混凝土是在混凝土受拉區域或相應部位加入適量鋼筋，鋼筋不但具有良好的抗拉性能，同時其熱膨脹系數與混凝土接近，將兩種材料黏結成整體，共同承受外力，這種材料解決了混凝土材料抗拉能力差的弊端.用鋼筋混凝土制成的梁、板、柱、基礎等構件，稱為鋼筋混凝土構件.
不同工程或用于不同部位的混凝土，對其強度標號的要求不一樣.
4.如何看梁鋼筋圖（如圖）別管鋼筋符號
如何看梁鋼筋圖（如圖）別管鋼筋符號
這是梁平法施工圖的表示方法
答：下面是梁平法施工圖的集中標注
WKL1(1)350*800
? 8@100/200(4﹚
2?16+(2?16﹚
G4?14
表示1號屋面框架梁，1跨，寬350mm，高800mm;HRB400級直徑φ8加密區間距為100，非加密區間距為200，四肢箍；梁上部配置2?16的通長筋，2?16的架立筋；梁的兩側共配置4?14的縱向構造筋，毎側各配置2?14。
梁兩端支座2?16+2?18是梁平法施工圖的原位標注
表示梁支座上部縱筋2?16放在角部（即集中標注中的2?16通長筋），2?18放在中部（長度取凈跨的1/3與集中標注中的2?16架立筋搭接150mm）。
