做框架設計(框架結構在進行建筑設計時應注意哪些方面)

1.框架結構在進行建筑設計時應注意哪些方面

1框架計算簡圖的確定 1.1無地下室的多層框架房屋 1）基礎埋深較淺時現澆的框架結構梁柱剛接，計算簡圖的確定主要是確定底層柱的計算長度。

根據《混凝土結構設計規范》GB50010-200（以下簡稱《結構規范》）第7.3.11條規定：一般多層房屋中梁柱為剛接的框架結構，底層柱的計算長度取基礎頂面到一層樓蓋頂面的高度H：裝配式框架取1.25H。 2）基礎埋深較大時為了增加房屋底部的整體性，減小位移有時在0.000m附近設置基礎連系梁。

將基礎連系梁以下的部分看作底層，柱的H值取基礎頂面至連系梁頂面的高度，而把實際建筑的底層作為第二層考慮，層高H取連系梁頂層至一層樓面高度。 1.2帶地下室的多層框架房屋 對于帶地下室的多層框架結構，合理確定上部結構的嵌固位置是一個關鍵問題。

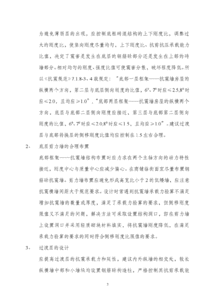

《結構規范》和《建筑抗震設計規范》GB50011-2001（以下簡稱《抗震規范》），都沒有明確地提出具體位置，需要具體問題具體分析對于能夠滿足《抗震規范》第6.1.14條規定的地下室結構或采用箱型基礎時，可將地下室頂作為框架上部結構的嵌固位置，在利用PKPM軟件進行設計時，樓層總數僅輸入地下室以上的實際層數，底層的層高H取實際層高。這樣計算出的地震作用與實際情況較為接近。

對于不能滿足《抗震規范》第6.1.14條規定的地下室結構或者采用筏板式基礎時，嵌固位置最好取在基礎頂面。此時，利用電算進行樓層組合時，總層數應為實際的樓層數加上地下室的層數。

2基礎寬度和面積的計算 在計算基礎寬度或面積時，往往由于力學模型不明確或考慮問題不周詳，導致基礎寬度或面積不足。如墻體上作用有較大集中力的情況，當墻體上有較大的集中力作用時，通過墻體和基礎可將集中力向地基擴散，但這種擴散是有一定范圍的，且基底土反力并不均勻分布。

若設計時用該集中力除以墻段長度得到的平均線荷來確定基礎寬度，則導致局部基礎寬度不足。因此，必須加大基礎寬度以滿足地基承載力的要求。

通常采用局部調整系數調整基礎寬度的方法解決此類問題。 目前常用的框架結構空間分析計算軟件都是以整幢樓的梁、柱整體參加工作進行計算分析的，對部分梁而言，盡管相交梁截面尺寸不同，相互之間卻不存在主、次梁關系，設計人員在繪制施工圖時，應注意配筋形式與受力分析相匹配。

框架結構經空間分析程序電算，所有按主梁輸入模型的梁是整體工作的，部分梁將產生扭轉問題。一些三維空間分析軟件，雖已調整梁的抗扭剛度，但計算出來框架邊梁扭矩筋仍很大，因程序不計樓板對梁的約束作用（即實際扭矩設計算值那么大），實際受力與計算模型不符。

可把次梁支座改為鉸支座，并配以構造處理。 框架梁的抗剪配筋施工圖繪制時，往往為省事，而不查閱構件配筋打印資料，僅以配筋簡圖進行設計，并通常對簡圖上梁端加密區箍筋放大一倍間距置于跨中，此法如遇該梁上次梁集中力較大，剪力包絡圖趨于平緩，就會產生加密區外箍筋抗剪不足，導致結構不安全。

3鋼筋混凝土保護層厚度的取值 混凝土保護層的作用是保護鋼筋不發生銹蝕，并保證鋼筋的粘結錨固性能，直接影響構件的耐久性和鋼筋的受力性能，但由于設計人員的不重視，常會出現以下問題：1）梁或柱中，只注意到主筋的保護層厚度，而忽略了箍筋的保護層厚度，造成箍筋外露或保護層厚度不足；2）主梁與次梁交叉處、主梁、次梁和板的鋼筋關系處理不明確，造成板負筋保護層厚度不足或構件有效截面高度損失，直接影響到構件的安全性；3）地上部分與地下部分的柱子因所處的環境條件不同，根據規范要求，應采取不同的保護層厚度。 因此，設計時應注意：1）正確處理構件內各類鋼筋的相互關系，按鋼筋的正確位置確定構件內鋼筋的保護層厚度及構件有效截面高度，并進行構件的截面設計。

首先根據規范要求確定梁柱內箍筋的保護層厚度，即確定箍筋的正確位置，主筋的保護層厚度可采用a+d(1a為箍筋保護層最小厚度，d1為箍筋直徑)，并大于規范規定的最小厚度，以此確定主筋的正確位置；根據各種鋼筋的正確位置，確定相關構件的有效截面高度并進行配筋計算，在施工圖中標出相關構件中鋼筋的位置。2）正確區分同一構件所處的環境條件，區別對待不同環境下的混凝土保護層厚度。

地下部分的柱子可將其斷面加大，滿足其保護層厚度的要求，同時保證柱子鋼筋上下位置的一致性，滿足鋼筋受力要求。 4框架結構抗震構造措施 4.1梁的抗震構造 1）梁截面尺寸：為了防止梁發生斜裂縫破壞、斜壓型脆性破壞，框架梁截面尺寸必須滿足如下要求：梁的截面寬度與高度之比為b/h≥0.25，且b不宜小于200mm，也不宜小于1/2柱寬；同時應滿足高跨比ln/h≥4；梁最大平均剪應力為V/bh0≤0.20fc。

其中，b、h、h0分別為梁截面寬度、高度、有效高度；V為梁端組合剪力設計值；fc為混凝土軸心抗壓強度設計值。 2）梁的配筋率：為了保證梁的變形能力，使框架結構具有較好的抗震性能，梁端縱向受拉鋼筋的配筋率應能使梁端截面的受壓區相對高度滿足以下要求：一級框架x≤0.25h0；二級框架x≤0.35h0，同時，縱向受拉鋼筋的配。

2.框架結構設計有哪些重點注意事項

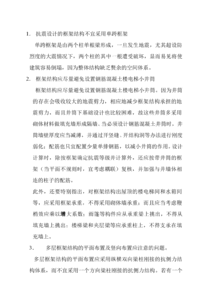

(1)抗震驗算時不同的樓蓋及布置（整體性）決定了采用剛性、剛?cè)?、柔性理論?jì)算?？拐痱?yàn)算時應特別注意場地土類別。8度超過5層有條件時，盡量加剪力墻，可大大改善結構的抗震性能。框架結構應設計成雙向梁柱剛接體系，但也允許部分的框架梁搭在另一框架梁上。應加強垂直地震作用的設計，從震害分析，規范給出的垂直地震作用明顯不足。

(2)雨蓬不得從填充墻內出挑。大跨度雨蓬、陽臺等處梁應考慮抗扭。考慮抗扭時，扭矩為梁中心線處板的負彎距乘以跨度的一半。

(3)框架梁、柱的混凝土等級宜相差一級。

(4)由于某些原因造成梁或過梁等截面較大時，應驗算構件的最小配筋率。

(5)出屋面的樓電梯間不得采用磚混結構。

(6)框架結構中的電梯井壁宜采用粘土磚砌筑，但不能采用磚墻承重。應采用每層的梁承托每層的墻體重量。梯井四角加構造柱，層高較高時宜在門洞上方位置加圈梁。因樓電梯間位置較偏，梯井采用混凝土墻時剛度很大，其它地方不加剪力墻，對梯井和整體結構都十分不利。

(7)建筑長度宜滿足伸縮縫要求，否則應采取措施。如：增大配筋率，通長配筋，改善保溫，鋪設架空層，加后澆帶等。

(8)柱子軸壓比宜滿足規范要求。

(9)當采用井字梁時，梁的自重大于板自重，梁自重不可忽略不計。周邊一般加大截面的邊梁。

(10)過街樓處的梁上筋應通長，按偏拉構件設計。

(11)電線管集中穿板處，板應驗算抗剪強度或開洞形成管井。電線管豎向穿梁處應驗算梁的抗剪強度。

(12)構件不得向電梯井內伸出，否則應驗算是否能裝下。電梯井處柱可外移或做成L型柱。

(13)驗算水箱下、電梯機房及設備下結構強度。水箱不得與主體結構做在一起。

(14)當?shù)叵滤缓芨邥r(shí)，暖溝應做防水。一般可做U型混凝土暖溝，暖氣管通過防水套管進入室內暖溝。有地下室時，混凝土應抗?jié)B，等級S6或S8，混凝土等級應大于等于C25，混凝土內應摻入膨脹劑。混凝土外墻應注明水平施工縫做法，一般加金屬止水片，較薄的混凝土墻做企口較難。

(15)采用扁梁時，應注意驗算變形。

(16)突出屋面的樓電梯間的柱為梁托柱時應向下延伸一層，不宜直接錨入頂層梁內，并且托梁上鐵應適當拉通。錯層部位應采取加強措施。女兒墻內加構造柱，頂部加壓頂。出入口處的女兒墻不管多高，均加構造柱，并應加密。錯層處可加一大截面梁，上下層板均錨入此梁。

(17)等基底附加壓力時基礎沉降并不同。

(18)應避免將大梁穿過較大房間，在住宅中嚴禁梁穿房間。

(19)當建筑布局很不規則時，結構設計應根據建筑布局做出合理的結構布置，并采取相應的構造措施。如建筑方案為兩端較大體量的建筑中間用很小的結構相連時（啞鈴狀），此時中間很小的結構的板應按偏拉和偏壓考慮。板厚應加厚，并雙層配筋。

(20)較大跨度的挑梁下柱子內跨梁傳來的荷載將大于梁荷載的一半。挑板道理相同。

(21)挑梁、板的上部筋，伸入頂層支座后水平段即可滿足錨固要求時，因鋼筋上部均為保護層，應適當增大錨固長度或增加一10d的垂直段。

3.框架結構在結構設計中應注意哪些事項

設計時應注意：

①正確處理構件內各類鋼筋的相互關系，按鋼筋的正確位置確定構件內鋼筋的保護層厚度及構件有效截面高度，并進行構件的截面設計。首先根據規范要求確定梁柱內箍筋的保護層厚度，即確定箍筋的正確位置，主筋的保護層厚度可采用a+dl(a為箍筋保護層最小厚度，d：為箍筋直徑)，并大于規范規定的最小厚度，以此確定主筋的正確位置；根據各種鋼筋的正確位置，確定相關構件的有效截面高度并進行配筋計算，在施工圖中標出相關構件中鋼筋的位置。

②正確區分同一構件所處的環境條件，區別對待不同環境下的混凝土保護層厚度。地下部分的柱子可將其斷面加大，滿足其保護層厚度的要求，同時保證柱子鋼筋上下位置的一致性，滿足鋼筋受力要求。

4.框架結構在結構設計中應注意哪些事項

設計時應注意： ①正確處理構件內各類鋼筋的相互關系，按鋼筋的正確位置確定構件內鋼筋的保護層厚度及構件有效截面高度，并進行構件的截面設計。

首先根據規范要求確定梁柱內箍筋的保護層厚度，即確定箍筋的正確位置，主筋的保護層厚度可采用a+dl(a為箍筋保護層最小厚度，d：為箍筋直徑)，并大于規范規定的最小厚度，以此確定主筋的正確位置；根據各種鋼筋的正確位置，確定相關構件的有效截面高度并進行配筋計算，在施工圖中標出相關構件中鋼筋的位置。 ②正確區分同一構件所處的環境條件，區別對待不同環境下的混凝土保護層厚度。

地下部分的柱子可將其斷面加大，滿足其保護層厚度的要求，同時保證柱子鋼筋上下位置的一致性，滿足鋼筋受力要求。

5.建筑結構設計：框架結構設計有哪些重點注意事項

(1)抗震驗算時不同的樓蓋及布置（整體性）決定了采用剛性、剛?cè)?、柔性理論?jì)算。

抗震驗算時應特別注意場地土類別。8度超過5層有條件時，盡量加剪力墻，可大大改善結構的抗震性能。

框架結構應設計成雙向梁柱剛接體系，但也允許部分的框架梁搭在另一框架梁上。應加強垂直地震作用的設計，從震害分析，規范給出的垂直地震作用明顯不足。

（2）雨蓬不得從填充墻內出挑。大跨度雨蓬、陽臺等處梁應考慮抗扭。

考慮抗扭時，扭矩為梁中心線處板的負彎距乘以跨度的一半。（3）框架梁、柱的混凝土等級宜相差一級。

（4）由于某些原因造成梁或過梁等截面較大時，應驗算構件的最小配筋率。（5）出屋面的樓電梯間不得采用磚混結構。

（6）框架結構中的電梯井壁宜采用粘土磚砌筑，但不能采用磚墻承重。應采用每層的梁承托每層的墻體重量。

梯井四角加構造柱，層高較高時宜在門洞上方位置加圈梁。因樓電梯間位置較偏，梯井采用混凝土墻時剛度很大，其它地方不加剪力墻，對梯井和整體結構都十分不利。

（7）建筑長度宜滿足伸縮縫要求，否則應采取措施。如：增大配筋率，通長配筋，改善保溫，鋪設架空層，加后澆帶等。

（8）柱子軸壓比宜滿足規范要求。（9）當采用井字梁時，梁的自重大于板自重，梁自重不可忽略不計。

周邊一般加大截面的邊梁。（10）過街樓處的梁上筋應通長，按偏拉構件設計。

（11）電線管集中穿板處，板應驗算抗剪強度或開洞形成管井。電線管豎向穿梁處應驗算梁的抗剪強度。

（12）構件不得向電梯井內伸出，否則應驗算是否能裝下。電梯井處柱可外移或做成L型柱。

（13）驗算水箱下、電梯機房及設備下結構強度。水箱不得與主體結構做在一起。

（14）當?shù)叵滤缓芨邥r(shí)，暖溝應做防水。一般可做U型混凝土暖溝，暖氣管通過防水套管進入室內暖溝。

有地下室時，混凝土應抗?jié)B，等級S6或S8，混凝土等級應大于等于C25，混凝土內應摻入膨脹劑?；炷镣鈮?yīng)注明水平施工縫做法，一般加金屬止水片，較薄的混凝土墻做企口較難。

（15）采用扁梁時，應注意驗算變形。（16）突出屋面的樓電梯間的柱為梁托柱時應向下延伸一層，不宜直接錨入頂層梁內，并且托梁上鐵應適當拉通。

錯層部位應采取加強措施。女兒墻內加構造柱，頂部加壓頂。

出入口處的女兒墻不管多高，均加構造柱，并應加密。錯層處可加一大截面梁，上下層板均錨入此梁。

（17）等基底附加壓力時基礎沉降并不同。（18）應避免將大梁穿過較大房間，在住宅中嚴禁梁穿房間。

（19）當建筑布局很不規則時，結構設計應根據建筑布局做出合理的結構布置，并采取相應的構造措施。如建筑方案為兩端較大體量的建筑中間用很小的結構相連時（啞鈴狀），此時中間很小的結構的板應按偏拉和偏壓考慮。

板厚應加厚，并雙層配筋。（20）較大跨度的挑梁下柱子內跨梁傳來的荷載將大于梁荷載的一半。

挑板道理相同。（21）挑梁、板的上部筋，伸入頂層支座后水平段即可滿足錨固要求時，因鋼筋上部均為保護層，應適當增大錨固長度或增加一10d的垂直段。

6.做結構設計需要注意哪些問題

不管是鋼結構、砼結構還是水工等其它結構類型，以下幾點是必須要注意的，按重要度降序排列如下：1、與建筑圖的吻合（或者局部可以說服建筑做必要的修改），如梁高、柱距、墻厚等需滿足建筑要求；2、荷載。

不能漏荷載，包括所有的恒載（如：結構自重、裝修面層、設備管線、保溫面層等），所有的活載（如：施工荷載、雪荷載、積灰荷載、考慮屋面積水的荷載等）；3、繪圖。圖紙盡量簡潔，但內容全面；4、與設備專業的配合。

如梁高、墻上開洞等；5、方便施工。如鋼筋的設置要方便搭接，方便綁扎鋼筋籠等；6、經濟用材。

滿足安全的基礎上，兼顧造價的降低；7、重視自我校對圖紙，看看有沒有配筋率不夠的，看看有沒有其它強條的觸犯。
