焊接是采用什么方法(常見焊接方法有幾種)
1.常見焊接方法有幾種
焊接種類方法：
1、焊條電弧焊：
原理——用手工操作焊條進(jìn)行焊接的電弧焊方法。利用焊條與焊件之間建立起來的穩(wěn)定燃燒的電弧，使焊條和焊件熔化，從而獲得牢固的焊接接頭。屬氣-渣聯(lián)合保護(hù)。
主要特點(diǎn)——操作靈活；待焊接頭裝配要求低；可焊金屬材料廣；焊接生產(chǎn)率低；焊縫質(zhì)量依賴性強(qiáng)（依賴于焊工的操作技能及現(xiàn)場發(fā)揮）。
應(yīng)用——廣泛用于造船、鍋爐及壓力容器、機(jī)械制造、建筑結(jié)構(gòu)、化工設(shè)備等制造維修行業(yè)中。適用于（上述行業(yè)中）各種金屬材料、各種厚度、各種結(jié)構(gòu)形狀的焊接。
2、埋弧焊（自動焊）：
原理——電弧在焊劑層下燃燒。利用焊絲和焊件之間燃燒的電弧產(chǎn)生的熱量，熔化焊絲、焊劑和母材（焊件）而形成焊縫。屬渣保護(hù)。
主要特點(diǎn)——焊接生產(chǎn)率高；焊縫質(zhì)量好；焊接成本低；勞動條件好；難以在空間位置施焊；對焊件裝配質(zhì)量要求高；不適合焊接薄板（焊接電流小于100A時，電弧穩(wěn)定性不好）和短焊縫。
應(yīng)用——廣泛用于造船、鍋爐、橋梁、起重機(jī)械及冶金機(jī)械制造業(yè)中。凡是焊縫可以保持在水平位置或傾斜角不大的焊件，均可用埋弧焊。板厚需大于5毫米（防燒穿）。焊接碳素結(jié)構(gòu)鋼、低合金結(jié)構(gòu)鋼、不銹鋼、耐熱鋼、復(fù)合鋼材等。
3、二氧化碳?xì)怏w保護(hù)焊（自動或半自動焊）：
原理：利用二氧化碳作為保護(hù)氣體的熔化極電弧焊方法。屬氣保護(hù)。主要特點(diǎn)——焊接生產(chǎn)率高；焊接成本低；焊接變形?。娀〖訜峒校缓附淤|(zhì)量高；操作簡單；飛濺率大；很難用交流電源焊接；抗風(fēng)能力差；不能焊接易氧化的有色金屬。
4、MIG/MAG焊（熔化極惰性氣體/活性氣體保護(hù)焊）：
MIG焊原理——采用惰性氣體作為保護(hù)氣，使用焊絲作為熔化電極的一種電弧焊方法。保護(hù)氣通常是氬氣或氦氣或它們的混合氣。MIG用惰性氣體，MAG在惰性氣體中加入少量活性氣體，如氧氣、二氧化碳?xì)獾取?/p>
5、TIG焊（鎢極惰性氣體保護(hù)焊）
原理——在惰性氣體保護(hù)下，利用鎢極與焊件間產(chǎn)生的電弧熱熔化母材和填充焊絲（也可不加填充焊絲），形成焊縫的焊接方法。焊接過程中電極不熔化。
6、等離子弧焊
原理——借助水冷噴嘴對電弧的拘束作用，獲得高能量密度的 等離子弧進(jìn)行焊接的方法。
擴(kuò)展資料：
焊接注意事項：

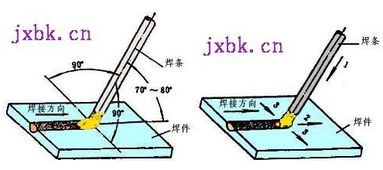

一、電弧的長度
電弧的長度與焊條涂料種類和藥皮厚度有關(guān)系。但都應(yīng)盡可能采取短弧，特別是低氫焊條。電弧長可能造成氣孔。短弧可避免大氣中的O2、N2等有害氣體侵入焊縫金屬，形成氧化物等不良雜質(zhì)而影響焊縫質(zhì)量。
二、焊接速度
適宜的焊接速度是以焊條直徑、涂料類型、焊接電流、被焊接物的熱容量、結(jié)構(gòu)開頭等條件有其相應(yīng)變化，不能作出標(biāo)準(zhǔn)的規(guī)定。保持適宜的焊接速度，熔渣能很好的覆蓋著熔潭。使熔潭內(nèi)的各種雜質(zhì)和氣體有充分浮出時間，避免形成焊縫的夾渣和氣孔。在焊接時如運(yùn)棒速度太快，焊接部位冷卻時，收縮應(yīng)力會增大，使焊縫產(chǎn)生裂縫。
焊絲選用的要點(diǎn)
焊絲的選擇要根據(jù)被焊鋼材種類、焊接部件的質(zhì)量要求、焊接施工條件（板厚、坡口形狀、焊接位置、焊接條件、焊后熱處理及焊接操作等待）、成本等綜合考慮。
參考資料：搜狗百科-焊接
2.什么是焊接
也稱作熔接、镕接，是一種以加熱、高溫或者高壓的方式接合金屬或其他熱塑性材料如塑料的制造工藝及技術(shù)。方法有以下幾種
1、熔焊——加熱欲接合之工件使之局部熔化形成熔池，熔池冷卻凝固后便接合，必要時可加入熔填物輔助，它是適合各種金屬和合金的焊接加工，不需壓力。
2、壓焊——焊接過程必須對焊件施加壓力，屬于各種金屬材料和部分金屬材料的加工。
3、釬焊——采用比母材熔點(diǎn)低的金屬材料做釬料，利用液態(tài)釬料潤濕母材，填充接頭間隙，并與母材互相擴(kuò)散實(shí)現(xiàn)鏈接焊件。適合于各種材料的焊接加工，也適合于不同金屬或異類材料的焊接加工。
3.焊接的方法有幾種
金屬焊接方法有40種以上，主要分為熔焊、壓焊和釬焊三大類。
熔焊是在焊接過程中將工件接口加熱至熔化狀態(tài)，不加壓力完成焊接的方法。熔焊時，熱源將待焊兩工件接口處迅速加熱熔化，形成熔池。熔池隨 。
熔焊是在焊接過程中將工件接口加熱至熔化狀態(tài)，不加壓力完成焊接的方法。熔焊時，熱源將待焊兩工件接口處迅速加熱熔化，形成熔池。熔池隨熱源向前移動，冷卻后形成連續(xù)焊縫而將兩工件連接成為一體。
在熔焊過程中，如果大氣與高溫的熔池直接接觸，大氣中的氧就會氧化金屬和各種合金元素。大氣中的氮、水蒸汽等進(jìn)入熔池，還會在隨后冷卻過程中在焊縫中形成氣孔、夾渣、裂紋等缺陷，惡化焊縫的質(zhì)量和性能。
為了提高焊接質(zhì)量，人們研究出了各種保護(hù)方法。例如，氣體保護(hù)電弧焊就是用氬、二氧化碳等氣體隔絕大氣，以保護(hù)焊接時的電弧和熔池率；又如鋼材焊接時，在焊條藥皮中加入對氧親和力大的鈦鐵粉進(jìn)行脫氧，就可以保護(hù)焊條中有益元素錳、硅等免于氧化而進(jìn)入熔池，冷卻后獲得優(yōu)質(zhì)焊縫。
壓焊是在加壓條件下，使兩工件在固態(tài)下實(shí)現(xiàn)原子間結(jié)合，又稱固態(tài)焊接。常用的壓焊工藝是電阻對焊，當(dāng)電流通過兩工件的連接端時，該處因電阻很大而溫度上升，當(dāng)加熱至塑性狀態(tài)時，在軸向壓力作用下連接成為一體。
各種壓焊方法的共同特點(diǎn)是在焊接過程中施加壓力而不加填充材料。多數(shù)壓焊方法如擴(kuò)散焊、高頻焊、冷壓焊等都沒有熔化過程，因而沒有象熔焊那樣的有益合金元素?zé)龘p，和有害元素侵入焊縫的問題，從而簡化了焊接過程，也改善了焊接安全衛(wèi)生條件。同時由于加熱溫度比熔焊低、加熱時間短，因而熱影響區(qū)小。許多難以用熔化焊焊接的材料，往往可以用壓焊焊成與母材同等強(qiáng)度的優(yōu)質(zhì)接頭。
釬焊是使用比工件熔點(diǎn)低的金屬材料作釬料，將工件和釬料加熱到高于釬料熔點(diǎn)、低于工件熔點(diǎn)的溫度，利用液態(tài)釬料潤濕工件，填充接口間隙并與工件實(shí)現(xiàn)原子間的相互擴(kuò)散，從而實(shí)現(xiàn)焊接的方法。
焊接時形成的連接兩個被連接體的接縫稱為焊縫。焊縫的兩側(cè)在焊接時會受到焊接熱作用，而發(fā)生組織和性能變化，這一區(qū)域被稱為熱影響區(qū)。焊接時因工件材料焊接材料、焊接電流等不同，焊后在焊縫和熱影響區(qū)可能產(chǎn)生過熱、脆化、淬硬或軟化現(xiàn)象，也使焊件性能下降，惡化焊接性。這就需要調(diào)整焊接條件，焊前對焊件接口處預(yù)熱、焊時保溫和焊后熱處理可以改善焊件的焊接質(zhì)量。
另外，焊接是一個局部的迅速加熱和冷卻過程，焊接區(qū)由于受到四周工件本體的拘束而不能自由膨脹和收縮，冷卻后在焊件中便產(chǎn)生焊接應(yīng)力和變形。重要產(chǎn)品焊后都需要消除焊接應(yīng)力，矯正焊接變形。
現(xiàn)代焊接技術(shù)已能焊出無內(nèi)外缺陷的、機(jī)械性能等于甚至高于被連接體的焊縫。被焊接體在空間的相互位置稱為焊接接頭，接頭處的強(qiáng)度除受焊縫質(zhì)量影響外，還與其幾何形狀、尺寸、受力情況和工作條件等有關(guān)。接頭的基本形式有對接、搭接、丁字接（正交接）和角接等。
對接接頭焊縫的橫截面形狀，決定于被焊接體在焊接前的厚度和兩接邊的坡口形式。焊接較厚的鋼板時，為了焊透而在接邊處開出各種形狀的坡口，以便較容易地送入焊條或焊絲。坡口形式有單面施焊的坡口和兩面施焊的坡口。選擇坡口形式時，除保證焊透外還應(yīng)考慮施焊方便，填充金屬量少，焊接變形小和坡口加工費(fèi)用低等因素。
厚度不同的兩塊鋼板對接時，為避免截面急劇變化引起嚴(yán)重的應(yīng)力集中，常把較厚的板邊逐漸削薄，達(dá)到兩接邊處等厚。對接接頭的靜強(qiáng)度和疲勞強(qiáng)度比其他接頭高。在交變、沖擊載荷下或在低溫高壓容器中工作的聯(lián)接，常優(yōu)先采用對接接頭的焊接。
搭接接頭的焊前準(zhǔn)備工作簡單，裝配方便，焊接變形和殘余應(yīng)力較小，因而在工地安裝接頭和不重要的結(jié)構(gòu)上時常采用。一般來說，搭接接頭不適于在交變載荷、腐蝕介質(zhì)、高溫或低溫等條件下工作。
采用丁字接頭和角接頭通常是由于結(jié)構(gòu)上的需要。丁字接頭上未焊透的角焊縫工作特點(diǎn)與搭接接頭的角焊縫相似。當(dāng)焊縫與外力方向垂直時便成為正面角焊縫，這時焊縫表面形狀會引起不同程度的應(yīng)力集中；焊透的角焊縫受力情況與對接接頭相似。
角接頭承載能力低，一般不單獨(dú)使用，只有在焊透時，或在內(nèi)外均有角焊縫時才有所改善，多用于封閉形結(jié)構(gòu)的拐角處。
焊接產(chǎn)品比鉚接件、鑄件和鍛件重量輕，對于交通運(yùn)輸工具來說可以減輕自重，節(jié)約能量。焊接的密封性好，適于制造各類容器。發(fā)展聯(lián)合加工工藝，使焊接與鍛造、鑄造相結(jié)合，可以制成大型、經(jīng)濟(jì)合理的鑄焊結(jié)構(gòu)和鍛焊結(jié)構(gòu)，經(jīng)濟(jì)效益很高。采用焊接工藝能有效利用材料，焊接結(jié)構(gòu)可以在不同部位采用不同性能的材料，充分發(fā)揮各種材料的特長，達(dá)到經(jīng)濟(jì)、優(yōu)質(zhì)。焊接已成為現(xiàn)代工業(yè)中一種不可缺少，而且日益重要的加工工藝方法
4.焊接方法有哪些
釬焊，焊劑熔化而被焊的材料不熔。如錫焊，銀焊，銅焊。釬焊中由加熱和介質(zhì)不同，又分為瓦斯釬焊、爐中釬焊、接觸釬焊、浸焊、感應(yīng)加熱釬焊及真空釬焊等。
電阻焊，靠電阻加熱來焊接，如閃光焊、縫焊、對焊、點(diǎn)焊、凸焊、電渣焊等。
電弧焊，靠電弧熔化來焊接，如手工焊，埋弧焊，氬弧焊、離子保護(hù)焊、二氧化碳保護(hù)焊等。
氣焊，如氧乙炔焊、液化氣焊以及古老的用嘴吹的（如銀焊）
特殊加熱的如真空電子束焊、激光焊。
利用壓力或摩擦的有爆炸焊、摩擦焊
此外還有鍛接焊，澆鑄焊。
5.目前焊接方法有哪幾種
目前焊接有三種方法，分別為：熔焊、壓焊、釬焊。
1、熔焊：加熱欲接合的工件并使它的局部熔化形成熔池，熔池冷卻凝固后便能接合，必要時可加入熔填物輔助。它是適合于各種金屬和合金的焊接加工，整個過程不需要壓力。
2、壓焊：顧名思義，壓焊的過程必須對焊件進(jìn)行施加壓力。適合于各種金屬材料和部分金屬材料的加工。
3、釬焊：釬料采用比母材熔點(diǎn)低的金屬，使用液態(tài)釬料潤濕母材，填充接頭間隙，通過與母材互相擴(kuò)散，來實(shí)現(xiàn)焊件的鏈接。
釬焊適合于各種材料的焊接加工，尤其適合于不同金屬或異類材料的焊接加工。
擴(kuò)展資料：
焊接的能量來源：氣體焰、電弧、激光、電子束、摩擦和超聲波等。
焊接的使用場所：除了在工廠中使用外，焊接還可以在多種環(huán)境下進(jìn)行，如野外、水下和太空。
焊接給人體可能造成的傷害包括：燒傷、觸電、視力損害、吸入有毒氣體、紫外線照射過度等。
無論在何處，焊接都可能給操作者帶來危險，所以在進(jìn)行焊接時必須采取適當(dāng)?shù)姆雷o(hù)措施。
焊接技術(shù)的發(fā)展趨勢 ：
1、提高焊接生產(chǎn)率是推動焊接技術(shù)發(fā)展的重要驅(qū)動力。
2、提高準(zhǔn)備車間的機(jī)械化，自動化水平是當(dāng)前世界先進(jìn)工業(yè)國家的重點(diǎn)發(fā)展方向。
3、焊接過程自動化，智能化是提高焊接質(zhì)量穩(wěn)定性，解決惡劣勞動條件的重要方向。
4、新興工業(yè)的發(fā)展不斷推動焊接技術(shù)的前進(jìn)。
5、熱源的研究與開發(fā)是推動焊接工藝發(fā)展的根本動力。
6、節(jié)能技術(shù)是普遍關(guān)注的問題。
參考資料：百度百科-焊接
6.焊接的方式有那幾種
二氧化碳焊 氧氣焊 乙炔焊 亞氟焊 電焊 焊接接頭形式是由相焊的兩焊件相對位置所決定的，主要有對接接頭、搭接接頭和角接接頭等。
對接接頭所形成的結(jié)構(gòu)基本上是連續(xù)的，能承受較大的靜載荷和動載荷，是焊接結(jié)構(gòu)中最完善和最常用的結(jié)構(gòu)形式。搭接接頭、角接接頭所形成的焊縫都是角焊縫，承壓后，角焊縫及其附近應(yīng)力狀態(tài)比較復(fù)雜。
所以鍋爐、壓力容器的主體焊接接頭中不采用搭接接頭和角接接頭。 & nbsp； 接頭形式一般根據(jù)焊縫在結(jié)構(gòu)中的受力狀態(tài)及部位選擇。
對鍋爐、壓力容器上的焊接接頭形式主要有以下要求： （1）鍋爐、壓力容器主要受壓元件的主焊縫（鍋筒、爐膽和集箱的縱向和環(huán)向焊縫，封頭、管板和下腳圈的拼接焊縫等）應(yīng)采用全焊透的對接接頭形式。 （2）對于額定蒸汽壓力大于或等于3.82mpa的鍋爐，集中下降管管接頭與筒體的連接必須采用全焊透的接頭形式。
對于額定蒸汽壓力大于或等于9.81mpa的鍋爐，管子或管接頭與鍋筒、集箱、管道角焊連接時，應(yīng)在管端或鍋筒、集箱、管道上開坡口，以利焊透。 （3）當(dāng)凸形封頭與筒體的連接因條件限制不得不采用搭接時，應(yīng)雙面搭接，搭接的長度不應(yīng)小于封頭厚度的3倍，且不應(yīng)小于25mm。
(4)當(dāng)必須采用角焊結(jié)構(gòu)時，要選用合理的焊接坡口形式，盡量雙面焊接，保證焊透。在任何情況下，焊角尺寸都不得小于6mm。
對平封頭和管板，還應(yīng)采用必要的加強(qiáng)結(jié)構(gòu)。 （5）壓力容器接管（凸緣）與筒體（封頭）、殼體連接，平封頭與筒體連接，有下列情況之一的，原則上采用全焊透形式：介質(zhì)為易燃或毒性程度為極度危害和高度危害的壓力容器；作氣壓試驗的壓力容器；第三類壓力容器；低溫壓力容器；按疲勞準(zhǔn)則設(shè)計的壓力容器；直接受火焰加熱的壓力容器。
7.焊接方法分為哪三大類
一般都根據(jù)熱源的性質(zhì)、形成接頭的狀態(tài)及是否采用加壓來劃分。
1、熔化焊 熔化焊是將焊件接頭加熱至熔化狀態(tài)，不加壓力完成焊接的方法。它包括氣焊、電弧焊、電渣焊、激光焊、電子束焊、等離子弧焊、堆焊和鋁熱焊等。
2、壓焊 壓焊是通過對焊件施加壓力（加熱或不加熱）來完成焊接的方法。它包括爆炸焊、冷壓焊、摩擦焊、擴(kuò)散焊、超聲波焊、鍛焊、高頻焊和電阻焊等。
3、釬焊 釬焊是采用比母材熔點(diǎn)低的金屬材料作釬料，在加熱溫度高于釬料低于母材熔點(diǎn)的情況下，利用液態(tài)釬料潤濕母材，填充接頭間隙，并與母材相互擴(kuò)散實(shí)現(xiàn)連接焊件的方法。它包括硬釬焊（用熔點(diǎn)高于450℃的釬料銅、銀、鎳合金進(jìn)行焊接）、軟釬焊（用熔點(diǎn)低于450℃的釬料鉛、錫合金進(jìn)行焊接）等。
又分為火焰釬焊、感應(yīng)釬焊、爐中釬焊、鹽浴釬焊、電子束釬焊、真空釬焊。
8.三大類焊接方法是什么
焊接材料 焊接知識 焊接材料 （一）手工電弧焊焊接材料 1、焊條的組成 焊條就是涂有藥皮的供電弧焊使用的熔化電極。
它是由藥皮和焊芯兩部分組成。 （l）焊芯。
焊條中被藥皮包覆的金屬芯稱為焊芯。焊芯一般是一根具有一定長度及直徑的鋼絲。
焊接時，焊芯有兩個作用：一是傳導(dǎo)焊接電流，產(chǎn)生電弧把電能轉(zhuǎn)換成熱能；二是焊芯本身熔化為填充金屬與母材金屬熔合形成焊縫。 用于焊接的專用鋼絲可分為碳素結(jié)構(gòu)鋼鋼絲、合金結(jié)構(gòu)鋼鋼絲和不銹鋼鋼絲三類。
（2）藥皮。壓涂在焊芯表面的涂層稱為藥皮。
在光焊條外面涂一層由各種礦物等組成的藥皮，能使電弧燃燒穩(wěn)定，焊縫質(zhì)量得到提高。 藥皮中要加入一些還原劑，使氧化物還原，以保證焊縫質(zhì)量。
由于電弧的高溫作用，焊縫金屬中所含的某些合金元素被燒損（氧化或氮化），這樣會使焊縫的機(jī)械性能降低。通過在焊條藥皮中加人鐵合金或純合金元素，使之隨著藥皮的熔化而過渡到焊縫金屬中去，以彌補(bǔ)合金元素?zé)龘p和提高焊縫金屬的機(jī)械性能。
改善焊接工藝性能使電弧穩(wěn)定燃燒、飛濺少、焊縫成形好、易脫渣和熔敷效率高。 總之，藥皮的作用是保證焊縫金屬獲得具有合乎要求的化學(xué)成分和機(jī)械性能，并使焊條具有良好的焊接工藝性能。
2、焊條的分類 （l）按焊條的用途分： l）低碳鋼和低合金高強(qiáng)度鋼焊條（簡稱結(jié)構(gòu)鋼焊條）。 2）不銹鋼焊條。
3）堆焊焊條。 4）低溫鋼焊條。
5）鑄鐵焊條。 6）鎳及鎳合金焊條。
7）銅及銅合金焊條。 8）鋁及鋁合金焊條。
（2）按焊條藥皮熔化后的熔渣特性分： l）酸性焊條。 一般用于焊接低碳鋼和不太重要的鋼結(jié)構(gòu)。
2）堿性焊條。 堿性熔渣的脫氧較完全，又能有效地消除焊縫金屬中的硫，合金元素?zé)龘p少，所以焊縫金屬的機(jī)械性能和抗裂性均較好，可用于合金鋼和重要碳鋼結(jié)構(gòu)的焊接。
3、焊條的選用 通常應(yīng)根據(jù)組成焊接結(jié)構(gòu)鋼材的化學(xué)成分、機(jī)械性能。焊接性和工作環(huán)境（有無腐蝕介質(zhì)、高溫或是低溫）等要求，以及焊接結(jié)構(gòu)的形狀。
受力情況和焊接設(shè)備（是否有直流電焊機(jī)）等方面進(jìn)行綜合考慮，以決定選用哪種焊條。在選用焊條時應(yīng)注意下列原則： （l）焊件的機(jī)械性能、化學(xué)成分。
低碳鋼、中碳鋼和低合金鋼可按其強(qiáng)度等級來選用相應(yīng)強(qiáng)度的焊條。 在焊條的強(qiáng)度確定后再決定選用酸性還是堿性焊條時，主要決定于焊接結(jié)構(gòu)具體形狀的復(fù)雜性，鋼材厚度的大小，焊件載荷的情況（靜載還是動載）和鋼材的抗裂性以及得到直流電源的難易等。
一般來說，對于塑性、沖擊韌性和抗裂性能要求較高，低溫條件下工作的焊縫都應(yīng)選用堿性焊條；當(dāng)受某種條件限制而無法清理低碳鋼焊件坡口處的鐵銹。油污和氧化皮等臟物時，應(yīng)選用對鐵銹、油污和氧化皮敏感性小和抗氣孔性能較強(qiáng)的酸性焊條。
異種鋼的焊接如低碳鋼與低合金鋼、不同強(qiáng)度等級的低合金鋼焊接，一般選用與較低強(qiáng)度等級鋼材相匹配的焊條。 （2）焊件的工作條件及使用性能。
珠光體耐熱鋼一般選用與鋼材化學(xué)成分相似的焊條，或根據(jù)焊件的工作溫度來選取。 （3）簡化工藝、提高生產(chǎn)率和降低成本。
4、焊接參數(shù)的選擇方法 電弧焊的焊接參數(shù)主要有焊條直徑、焊接電流、電弧電壓、焊接層數(shù)、電源種類及極性等。 （1）焊條直徑的選擇。
焊條直徑的選擇主要取決于焊件厚度、接頭型式、焊縫位置及焊接層次等因素。在不影響焊接質(zhì)量的前提下，為了提高勞動生產(chǎn)率，一般傾向于選擇大直徑的焊條。
（2）焊接電流的選擇。主要根據(jù)焊條類型、焊條直徑、焊件厚度、接頭型式、焊縫空間位置及焊接層次等因素來決定，其中，最主要的因素是焊條直徑和焊縫空間位置。
（3）電弧電壓的選擇。電弧電壓是由電弧長來決定。
電弧長，則電弧電壓高；電弧短，則電弧電壓低。 （4）焊接層數(shù)的選擇。
在中、厚板焊條電弧焊時，往往采用多層焊。 （5）電源種類和極性的選擇。
直流電源，電弧穩(wěn)定，飛濺小，焊接質(zhì)量好，一般用在重要的焊接結(jié)構(gòu)或厚板大剛度結(jié)構(gòu)的焊接上。其他情況下，應(yīng)首先考慮用交流焊機(jī)。
一般情況下，使用堿性焊條或薄板的焊接，采用直流反接；而酸性焊條，通常選用正接。 二）碳弧刨割條 工作時只需交、直流弧焊機(jī)，不用空氣壓縮機(jī)。
（三）埋弧焊焊接材料 1、焊絲 根據(jù)所焊金屬材料的不同，埋弧焊用焊絲有碳素結(jié)構(gòu)鋼焊絲、合金結(jié)構(gòu)鋼焊絲。高合金鋼焊絲、各種有色金屬焊絲和堆焊焊絲。
按焊接工藝的需要，除不銹鋼焊絲和有色金屬焊絲外，焊絲表面均鍍銅，以利于防銹并改善導(dǎo)電性能。 同一電流使用較小直徑的焊絲時，可獲得加大焊縫熔深、減小熔寬的效果。
當(dāng)工件裝配不良時，宜選用較粗的焊絲。 2.焊劑 埋弧焊焊劑按用途分為鋼用焊劑和有色金屬用焊劑，按制造方法分為熔煉焊劑、燒結(jié)焊劑和陶質(zhì)焊劑。
（1）焊劑應(yīng)滿足下列基本要求： l）具有良好的冶金性能。 2）具有良好的工藝性能。
（2）焊劑的分類。埋弧焊焊劑除按其用途分為鋼用焊劑和有色金屬用焊劑外，通常還按制造方法、化學(xué)成分、化學(xué)性質(zhì)和顆粒結(jié)構(gòu)等分類。
l）按制造方法分為：熔煉焊劑、燒結(jié)焊劑和陶質(zhì)焊劑。 2）按化學(xué)成分分為：堿性焊劑、酸性焊劑和中性焊劑。
（3）焊劑和焊絲的選配。 低碳鋼的焊接可。
