電路的參數方法(分布參數電路的分析方法)
1.分布參數電路的分析方法
在電路理論中，對分布參數電路進行分析時，首先是建立模型。建立模型采用的是無限逼近法。這種方法是將分析對象（例如均勻傳輸線）設想為許多個無窮小長度元dx。由于長度元dx是無窮小量，在這些長度元的范圍內參數可以集中。于是，每個長度元可以抽象成一個集總參數電路。而這些集總參數電路級聯而成的鏈形電路就成為整個均勻傳輸線的電路模型。顯然，只有無窮小長度元dx的個數為無限多時，鏈形電路才能準確地代表均勻傳輸線。接著是根據模型寫方程。方程是參照長度元dx抽象成的集總參數電路，利用KCL和KVL（見基爾霍夫定律）寫出的。它是一個偏微分方程組。最后是解方程求解答，再根據解答討論電路（即傳輸線）的性能。 如果建模完成后，再用合適的實際電阻器、電感器和電容器來實現，便可得到一個線性尺寸很小的稱為人工線的實際鏈形電路。這就提供了對傳輸線進行實驗研究的條件。人們可以在實驗室內利用很短的人工線實現對長達幾百公里，甚而上千公里的輸電線上的各種工作狀態的觀察和各種數據的測量。 分布參數電路作為一個電磁系統當然還可采用電磁場理論進行分析。這樣做雖然嚴格與精確，但并不方便，因?yàn)榍蠼怆姶艌龇匠探M要比求解電路方程組困難得多。因此，通常是采用電路理論來分析分布參數電路。 傳輸線 傳送能量或信號的各種傳輸線的總稱。其中包括電力傳輸線、電信傳輸線、天線等。傳輸線又稱長線。由于它具有在空間某個方向上其長度已可與其內部電壓、電流的波長相比擬，而必須考慮參數分布性的特征，所以是典型的分布參數電路。在電路理論中討論傳輸線時以均勻傳輸線作為對象。均勻傳輸線是指參數沿線均勻分布的二線傳輸線，其基本參數，或稱原參數是R0、L0、C0和G0。其中R0 代表單位長度線（包括來線與回線）的電阻；L0代表單位長度來線與回線形成的電感；C0和G0分別代表單位長度來線與回線間的電容和漏電導。這些參數是由導線所用的材料、截面的幾何形狀與尺寸、導線間的距離，以及導線周圍介質決定的。在高頻和低頻高電壓下它們都有近似的計算公式。
2.電參數包括哪些參數
電機參數很多，看你的需要。比如說，你是選擇電機的話，先根據需要，確定采用同步電機還是異步電機，一般作為電動機的話，異步電機使用較多。
再根據供電情況選擇電機的額定電壓，根據負載選擇額定功率，根據轉速選擇電機極對數或額定轉速，電機功率較大的話，效率也是重要的參數。
如果是要全面了解電機的參數及參數的作用，建議查看相關標準及電機技術條件，如《GB755-2008旋轉電機 定額和性能》、《GB1032-2005三相異步電動機試驗方法》等等。
3.常用模擬電路的主要技術參數
模擬電路參數種類眾多
1 數據采集器
實踐表明，采用機內測試技術能較大程度提高設備的可靠性和可維修性。
目前，一些有高可靠性要求的模擬電路也開始采用BIT技術。由于數據采集器中包含大量模擬電路和數字電路，使得在這類設備上采用BIT技術具有一定的難度。以邊界掃描BS(Boundary-Scan)為主的BIT設計技術在數字電路的檢測方面已經非常成熟，但其模擬電路的測試還不是很完善，因?yàn)槟M電路故障診斷存在以下一些難題：
(1) 模擬電路參數種類眾多，而且元件參數存在容差，使得許多診斷方法失去了準確性和穩定性。
(2) 模擬電路的多樣性以及電參數模擬困難造成模擬的模型適應性有限。
(3) 為保證模擬電路的精度，通常只有少量可及端口和節點可以測量，故障診斷的信息量不夠，造成故障定位的不確定性和模糊性。
(4) 模擬電路故障種類眾多，原因復雜，易出現新類型未記錄的故障。
數據采集器的模擬電路在檢測過程中除了需要考慮上述的因素外，還要關注其放大器的增益精度、輸入噪聲水平、零點飄移、共模抑制比、建起時間、頻率響應等采集器的性能參數。
2 數據采集器模擬部分自檢測原理
2.1 數據采集器模擬部分的結構和易發故障分析
數據采集器是對多路模擬電壓信號進行測量、轉換的電子設備，是模擬、數字電路的混合產品。其模擬部分的基本組成可分為：多路開關、可編程放大器（PGA）、共模抑制電路、低通濾波電路和A/D轉換等幾個部分。
其中可編程放大器容易出現的故障有零點漂移、增益誤差、共模抑制比下降等。隨著時間和工作環境的變化，電路元件自身的一些特性也會發生變化，可能導致上述故障的出現，而這些故障對數據采集器的測量精度會造成很大影響。
濾波器的元件參數變化會導致濾波器頻率特性發生變化，同時在時域上也會對電路的建起時間產生不利的影響，從而影響了數據采集器的精度。因此為了保證測量數據的精度應及時對這些故障進行檢測。
下面對典型數據采集器中用到的PGA、共模抑制電路和低通濾波器進行分析，按功能模塊提出了測量原理和測量方案。為了減少對被測電路的影響，測試向量在多路開關輸入端注入。由于多故障情況較為復雜，本文只討論單故障情形。圖2為典型的數據采集器模擬部分的原理圖。
4.常用模擬電路的主要技術參數
模擬電路參數種類眾多1 數據采集器 實踐表明，采用機內測試技術能較大程度提高設備的可靠性和可維修性。
目前，一些有高可靠性要求的模擬電路也開始采用BIT技術。由于數據采集器中包含大量模擬電路和數字電路，使得在這類設備上采用BIT技術具有一定的難度。
以邊界掃描BS(Boundary-Scan)為主的BIT設計技術在數字電路的檢測方面已經非常成熟，但其模擬電路的測試還不是很完善，因?yàn)槟M電路故障診斷存在以下一些難題： （1） 模擬電路參數種類眾多，而且元件參數存在容差，使得許多診斷方法失去了準確性和穩定性。 （2） 模擬電路的多樣性以及電參數模擬困難造成模擬的模型適應性有限。
（3） 為保證模擬電路的精度，通常只有少量可及端口和節點可以測量，故障診斷的信息量不夠，造成故障定位的不確定性和模糊性。 （4） 模擬電路故障種類眾多，原因復雜，易出現新類型未記錄的故障。
數據采集器的模擬電路在檢測過程中除了需要考慮上述的因素外，還要關注其放大器的增益精度、輸入噪聲水平、零點飄移、共模抑制比、建起時間、頻率響應等采集器的性能參數。 2 數據采集器模擬部分自檢測原理 2.1 數據采集器模擬部分的結構和易發故障分析 數據采集器是對多路模擬電壓信號進行測量、轉換的電子設備，是模擬、數字電路的混合產品。
其模擬部分的基本組成可分為：多路開關、可編程放大器（PGA）、共模抑制電路、低通濾波電路和A/D轉換等幾個部分。 其中可編程放大器容易出現的故障有零點漂移、增益誤差、共模抑制比下降等。
隨著時間和工作環境的變化，電路元件自身的一些特性也會發生變化，可能導致上述故障的出現，而這些故障對數據采集器的測量精度會造成很大影響。 濾波器的元件參數變化會導致濾波器頻率特性發生變化，同時在時域上也會對電路的建起時間產生不利的影響，從而影響了數據采集器的精度。
因此為了保證測量數據的精度應及時對這些故障進行檢測。 下面對典型數據采集器中用到的PGA、共模抑制電路和低通濾波器進行分析，按功能模塊提出了測量原理和測量方案。
為了減少對被測電路的影響，測試向量在多路開關輸入端注入。由于多故障情況較為復雜，本文只討論單故障情形。
圖2為典型的數據采集器模擬部分的原理圖。

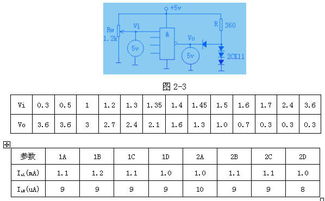

5.幾種分析電路的常用方法
常用分析電路的方法有以下幾種：1；直流等效電路分析法在分析電路原理時，要搞清楚電路中的直流通路和交流通路。
直流通路是指在沒有輸入信號時，各半導體三極管、集成電路的靜態偏置，也就是它們的靜態工作點。交流電路是指交流信號傳送的途徑，即交流信號的來龍去脈。
在實際電路中，交流電路與直流電路共存于同一電路中，它們既相互聯系，又互相區別。直流等效分析法，就是對被分析的電路的直流系統進行單獨分析的一種方法，在進行直流等效分析時，完全不考慮電路對輸入交流信號的處理功能，只考慮由電源直流電壓直接引起的靜態直流電流、電壓以及它們之間的相互關系。
直流等效分析時，首先應繪出直流等效電路圖。繪制直流等效電路圖時應遵循以下原則：電容器一律按開路處理，能忽略直流電阻的電感器應視為短路，不能忽略電阻成分的電感器可等效為電阻。
取降壓退耦后的電壓作為等效電路的供電電壓；把反偏狀態的半導體二極管視為開路。2：交流等效電路分析法：交流等效電路分析法，就是把電路中的交流系統從電路分分離出來，進行單獨分析的一種方法 。
交流等效分析時，首先應繪出交流等效電路圖。繪制交流等效電路圖應遵循以下原則：把電源視為短路，把交流旁路的電容器一律看面短路把隔直耦合器一律看成短路。
3：時間常數分析法時間常數分析法主要用來分析R,L,C和半導體二極管組成電路的性質，時間常數是反映儲能元件上能量積累快慢的一個參數，如果時間常數不同，盡管電路的形式及接法相似，但在電路中所起的作用是不同的。常見的有耦合電路，微分電路，積分電路，鉗位電路和峰值檢波電路等。
4：頻率特性分析法：頻率特性分析法主要用來分析電路本身具有的頻率是否與它所處理信號的頻率相適應。分析中應簡單計算一下它的中心頻率，上下限頻率和頻帶寬度等。
通過這種分析可知電路的性質，如濾波，陷波，諧振，選頻電路等。
