樁的檢測通常方法(樁基檢測的方法有幾種)

1.樁基檢測的方法有幾種

原發布者：最?lèi)?ài)鵲橋攬月

常用的樁基檢測的主要方法有靜載試驗、鉆芯法、低應變法、高應變法、聲波透射法等。在樁基檢測中，各個檢測手段需要配合使用，利用各自的特點和優勢，按照實際情況，靈活運用各種方法，才能夠對樁基進行全面準確的評價。1.什么情況下，施工前應采用靜載試驗確定單樁豎向抗壓承載力特征值？檢測數量有什么要求？答：當設計有要求或滿足下列條件之一時，施工前應采用靜載試驗確定單樁豎向抗壓承載力特征值：（1）設計等級為甲級、乙級的樁基；（2）地質條件復雜、樁施工質量可靠性低；（3）本地區采用的新樁型或新工藝。檢測數量在同一條件下不應少于3根，且不宜少于總樁數的1%；當工程樁總數在50根以?xún)葧r(shí)，不應少于2根。2.什么情況下，施工前應采用靜載試驗確定單樁豎向抗壓承載力特征值？檢測數量有什么要求？答： 單樁承載力和樁身完整性驗收抽樣檢測的受檢樁選擇宜符合下列規定：（1）施工質量有疑問的樁；（2）設計方認為重要的樁；（3）局部地質條件出現異常的樁；（4）施工工藝不同的樁；（5）承載力驗收檢測時適量選擇完整性檢測中判定的Ⅲ類樁；（6）除上述規定外，同類型樁宜均勻隨機分布。3.混凝土樁的樁身完整性檢測的抽檢數量應符合那些規定？答： 混凝土樁的樁身完整性檢測的抽檢數量應符合下列規定：（1）柱下三樁或三樁以下的承臺抽檢樁數不得少于1根。（2）設計等級為甲級，或地質條件復雜。成樁質量可靠性較低的灌注樁，抽檢數量不應少于總樁數的30%，且不

2.常用樁基檢測的檢測方法有哪些

樁基檢測工作是確保樁基工程施工質量至關重要的一個環節，檢測工作質量、測試方法及結論直接關系到建筑物的安全和正常使用。

常用的樁基檢測主要方法有：靜載試驗。鉆芯法、低應變法、高應變法、聲波透射法等。

靜載實驗在確定單樁極限承載力方面，是目前最為準確、可靠的檢驗方法，下面視頻針對靜載試驗過程做了詳細的介紹。

第一步：選點試驗

現場選試驗點，原則上每單位工程不應少于3點，1000m2以上工程，每100m2 至少應有1點，3000m2以上工程，每300m2至少應有1點。由委托單位及監理單位共同確定。將樁頭處理干凈且打毛至完整的水平截面，使樁頂（高于或低于自然地面）與自然地面基本標高一致為宜。

第二步：安裝千斤頂

被檢測基樁，周?chē)佋O120mm厚的中砂墊層，上方正放1.5m2的承壓板，加墊板，固定油壓千斤頂。最大加載時的極限壓力均未超過千斤頂、油泵、油管額定工作壓力的80%。架設壓重平臺反力裝置，設置鋼架承重平臺，上堆重物，可堆放沙袋，混泥土塊等。

第三步：安裝觀測系統

安裝全自動電動油泵，壓力傳感器并聯在電動油泵供油管口處。2個位移傳感器對稱安裝在承壓板兩側。接收器垂直承壓板，連接到靜力載荷測試儀。

第四步：采集數據

詳細步驟見視頻介紹：

3.樁基檢測檢測樁身質量的主要用什么方法

樁基檢測的主要方法有靜載試驗、鉆芯法、低應變法、高應變法、聲波透射法等。

靜載試驗英文翻譯：Static Load Testing。是指在樁頂部逐級施加豎向壓力、豎向上拔力或水平推力，觀測樁頂部隨時間產生的沉降、上拔位移或水平位移，以確定相應的單樁豎向抗壓承載力、單樁豎向抗拔承載力或單樁水平承載力的試驗方法。

鉆芯法，是中國工程建設標準化協會(huì )批準出版的一本圖書。作者為中國建筑科學研究院。

這種方法是利用專用鉆機，從結構混凝土中鉆取芯樣以檢測混凝土強度或觀察混凝土內部質量的方法。由于它對結構混凝土造成局部損傷，因此是一種半破損的現場檢測手段。

4.樁基礎的檢測方法與驗收

一、施工前的質量驗收

鋼筋、水泥、混凝土配合比驗收

二、施工過程中質量驗收

（一）沉樁的質量控制及檢驗

打（沉）樁的質量控制

樁端位于一般土層時，以控制樁端設計標高為主，貫入度作參考。

樁端達到堅硬、硬塑的黏性土等，以貫入度控制為主，樁端標高作參考。

貫入度已達到，樁端標高未達到時，繼續錘擊3陣，按每陣10擊的貫入度不大于設計規定的數值為準。

振動法沉樁，以最后3次振動（加壓），每次10 min或 5 min，測出每分鐘的平均貫入度，以不大于設計規定的數值為合格。

（二）打（沉）樁驗收要求

樁位偏差表

對樁承載力的檢驗：樁的靜荷載試驗根數≥總樁數的1%，且≥3根；只有50根時， ≥2根。

樁身質量檢驗：高、低應變， ≥樁總數的15%，且每個承臺不少于1根。

預制樁的檢查，鋼筋籠的檢查。

施工中樁的垂直度、沉樁情況、樁頂完整狀況、樁頂質量進行檢查。

電焊接柱，抽10%作焊縫探傷檢查。

（二）灌注樁質量要求及驗收

平面位置和垂直度的要求；樁頂標高至少要比實際標高高出0.5m。

沉渣厚度要求：

試塊要求：

樁靜載試驗的根數要求：

樁身質量的檢驗及數量要求；

對原材料的檢驗

三、樁的質量檢驗

（一）檢測內容：

樁基礎施工完后，應對基樁的承載力和樁身完整性進行檢測與評價

1.樁身完整性 2.樁身缺陷 3.樁的強度（樁的承載力，樁身混凝土強度。

（二）檢測方法：

1.破損試驗

(1)靜載試驗 static loading test

在樁頂部逐級施加豎向壓力、豎向上拔力或水平推力，觀測樁頂部隨時間產生的沉降、上拔位移或水平位移，以確定相應的單樁豎向抗壓承載力、單樁豎向抗拔承載力或單樁水平承載力的試驗方法。

(2)鉆芯法 core drilling method

鉆機鉆取芯樣檢測樁長、樁身缺陷、樁底沉渣厚度以及樁身混凝土的強度、密實性和連續性，判定樁端巖土性狀

擴展資料：

1、鉆芯檢測法：

由于大直鉆孔灌注樁的設計荷載一般較大，用靜力試樁法有許多困難，所以常用地質鉆機在樁身上沿長度方向鉆取芯樣，通過對芯樣的觀察和測試確定樁的質量。但這種方法只能反映鉆孔范圍內的小部分混凝土質量，而且設備龐大、費工費時、價格昂貴，不宜作為大面積檢測方法，而只能用于抽樣檢查，一般抽檢總樁量的3~5%，或作為無損檢測結果的校核手段。 ??

2、振動檢測法：

它是在樁頂用各種方法施加一個激振力，使樁體及至樁土體系產生振動。或在樁內產生應力波，通過對波動及波動參數的種種分析，以推定樁體混凝土質量及總體承載力的一種方法。這類方法主要有四種，分別為敲擊法和錘擊法、穩態激振機械阻抗法、瞬態激振機械阻抗法、水電效應法。 ??

3、超聲脈沖檢驗法：

該法是在檢測混凝土缺陷的基礎上發展起來的。其方法是在樁的混凝土灌注前沿樁的長度方向平行預埋若干根檢測用管道，作為超聲檢測和接收換能器的通道。檢測時探頭分別在兩個管子中同步移動，沿不同深度逐點測出橫斷面上超聲脈沖穿過混凝土時的各項參數，并按超聲測缺原理分析每個斷面上混凝土質量。 ??

4、射線法：

該法是以放射性同位素輻射線在混凝土中的衰減、吸收、散射等現象為基礎的一種方法。當射線穿過混凝土時，因混凝土質量不同或因存在缺陷，接收儀所記錄的射線強弱發生變化，據此來判斷樁的質量

5.樁基礎的檢測方法與驗收

參考資料：樁基檢測方法：目前國內外常用的樁基檢測方法： ①鉆芯檢測法：由于大直鉆孔灌注樁的設計荷載一般較大，用靜力試樁法有許多困難，所以常用地質鉆機在樁身上沿長度方向鉆取芯樣，通過對芯樣的觀察和測試確定樁的質量。

但這種方法只能反映鉆孔范圍內的小部分混凝土質量，而且設備龐大、費工費時、價格昂貴，不宜作為大面積檢測方法，而只能用于抽樣檢查，一般抽檢總樁量的3~5%，或作為無損檢測結果的校核手段。 ②振動檢測法：又稱動測法。

它是在樁頂用各種方法施加一個激振力，使樁體及至樁土體系產生振動。或在樁內產生應力波，通過對波動及波動參數的種種分析，以推定樁體混凝土質量及總體承載力的一種方法。

這類方法主要有四種，分別為敲擊法和錘擊法、穩態激振機械阻抗法、瞬態激振機械阻抗法、水電效應法。 ③超聲脈沖檢驗法：該法是在檢測混凝土缺陷的基礎上發展起來的。

其方法是在樁的混凝土灌注前沿樁的長度方向平行預埋若干根檢測用管道，作為超聲檢測和接收換能器的通道。檢測時探頭分別在兩個管子中同步移動，沿不同深度逐點測出橫斷面上超聲脈沖穿過混凝土時的各項參數，并按超聲測缺原理分析每個斷面上混凝土質量。

④射線法：該法是以放射性同位素輻射線在混凝土中的衰減、吸收、散射等現象為基礎的一種方法。當射線穿過混凝土時，因混凝土質量不同或因存在缺陷，接收儀所記錄的射線強弱發生變化，據此來判斷樁的質量。

三種樁基檢測方法的比較： 評價建筑物的質量?jì)?yōu)劣，基礎是個很重要的方面。為了監督樁基質量，首先要求施工者填寫一份“樁基施工記錄”，成樁后還需要一系列檢測。

“施工記錄”包括：樁長、每米錘擊數、最后30錘的貫入度，灌注樁還有砂、石、水泥的配比等原始情況記錄，以表示樁基施工時的技術參數。但這些記錄往往難以保證其真實，這是人所共知的。

樁基的質量最終表現在承載力上，靜載試驗無疑是最客觀的樁基檢測方法，但因它是有損性檢測，且檢測周期長、設備龐大、費用高，實際上只能是小比例抽檢，而難以對樁基進行大比例的質量及承載力普查。所以靜載試驗不能成為樁基礎質量全面檢測的手段。

近年發展起來的高應變動力測樁（PDA）比之靜載試驗是輕便了一些，并縮短了檢測的周期，其承載力的測算也得到認可，但根據規范也只抽檢2%，可見仍是一種因其設備龐大、費用昂貴而不能成為樁基礎質量監督的“威攝性”儀器。低應變動力測樁因其檢測方法簡便、費用低廉、速度快而不影響施工，因而可提高檢測比例。

但低應變檢測還不能判別拉的最終質量指標——承載力，而只能從以下兩個方面間接地佐證樁的質量：一是樁身的完整性鑒別，包括縮徑、擴徑、斷裂、離析及夫泥等施工技術；二是用以表示樁的致密程度的波速，它既和施工技術有關，又和砂、石、水泥的配比乃至攪拌是否充分有關，是劃分樁的類別，即合格與否的主要依據。對于前者，低應變檢測的技術就設備本身已無可置疑，而對于后者，即波速就有問題，因為波速表達式為式中：t為應力波從樁面傳到樁底再反射到樁面的時間，由儀器測得的時間誤差是可以滿足精度要求的；L為樁長，它只能取自施工記錄表。

由于顯見的原因，記錄樁長普遍大于實際樁長（管樁問題較小），于是L偏大。則Vp偏高，可能把本屬不合格的樁變成了合格樁。

這是一個比較普遍的問題，可見提供正確樁長的重要性。同時也說明一旦有正確的樁基施工記錄，低應變檢測樁身質量可達到更好的效果。

單樁設計無非根據以下兩個條件：設計的截面積及相應的混凝土標號能否達到設計的承載力；樁周土和樁底的持力層能否共同承受由樁身傳遞過來的荷截。就一般情況而言，單樁荷截及安全系數一旦確定，則樁的截面積和混凝土的標號也相應確定；不同深度的土層力學參數一旦掌握，則樁的長度也相應確定。

這些都是很成熟的設計方法。 如果把設計是否正確歸入圖紙審查的職責，那么樁基檢測只剩下兩個目的：樁身質量；樁周土的摩擦力加樁端土的承載力即原位土的承載力。

如都符合設計要求，則其承載力也合格。用這樣的觀點來看靜載，可理解為是一個用設計目標（單樁荷截）去證明樁和土的綜合條件是否符合設計要求的過程，是一個反演的過程。

能不能用正演方法去測樁呢？亦即逐項驗證樁的長度、最小截面積、混凝土標號以及原位土的承載力？前面的敘述已說明，低應變檢測可以驗證第一個條件是否符合設計要求，如果能再證明第二個條件也能符合設計要求，則此樁的承載力也必然符合要求。 工程地質勘察中的標準貫人是在可比條件下綜合反映該土層承載力的方法。

對于錘擊樁（不論是管樁或灌注樁），一旦打樁機機型確定，錘重和極管的幾何尺寸也相應確定，而通常落錘的高差也基本一致，因此，錘擊過程，可理解為另一種“標準貫人”的過程（暫且稱它為“樁貫”），每米的錘擊數正好反映了各層上的綜合力學參數。它和終樁前的貫入度經適當的加權計算，便是單樁設計中的第二個條件，亦即原位土層的承載力。

當然“樁貫”比之“標貫”，顯然誤差要大些。但它必竟是一個“原位貫入”，它。

6.樁身完整性檢測方法有哪些

小（低）應變，可以測有沒有斷樁；用高應變，主要測樁堅向應變。

規定：

1 條件允許時，宜采用孔內攝像或將低壓燈泡放入管樁內腔對樁身完整性進行檢查。

2 符合下列條件之一的預制樁工程，應采用低應變法進行樁身完整性檢測和靜載試驗進行單樁豎向抗壓承載力檢測，完整性檢測數量不應少于總樁數的20%，靜載試驗抽檢數量不少于總樁數的1%，且不少于3 根，當總樁數在50 根以?xún)葧r(shí)，不得少于2 根。

1）場地地質條件為巖溶的樁基工程。

2）非巖溶地區上覆土層為淤泥等軟弱土層，其下直接為中風化巖、或微風化巖、或中風化巖面上只有較薄的強風化巖。

3）樁端持力層為遇水易軟化的風化巖層。

4）采用引孔法施工的樁基工程。

3 對本條第2 款規定以外的預制樁工程，應采用高應變法同時進行樁身完整性檢測和單樁豎向抗壓承載力檢測，抽檢樁數不應少于同條件下總樁數的8%，且不得少于10 根。地基基礎設計等級為甲級和地質條件較為復雜的乙級管樁基礎工程，抽檢樁數應增加一個百分點。其中符合下列條件之一的樁基工程，抽檢樁數可減少一個百分點：

1）已按有關規范的規定對焊接接縫進行了抽檢的樁基工程。

2）對于已采用孔內攝像或低壓燈泡進行樁身完整性檢查、檢查樁數超過工程樁總數的80%且未發現明顯質量缺陷的預應力管樁工程。

3）采用機械接頭的預應力管樁工程。

4）施工過程中采用打樁自動記錄設備進行施工記錄的樁基工程。

注：當不采用高應變法進行抽檢時，檢測方法和抽檢樁數應符合本條第2 款的規定。

7.建筑中對樁的檢測有哪些

1.單樁豎向抗壓靜載試驗

確定單樁豎向抗壓極限承載力；

判定豎向抗壓承載力是否滿足設計要求；

通過樁身內力及變形測試，測定樁側、樁端阻力；

驗證高應變法的單樁豎向抗壓承載力檢測結果

2.單樁豎向抗拔靜載試驗

確定單樁豎向抗拔極限承載力；

判定豎向抗拔承載力是否滿足設計要求；

通過樁身內力及變形測試，測定樁的抗拔摩阻力

3.單樁水平靜載試驗

確定單樁水平臨界和極限承載力，推定土抗力參數；

判定水平承載力是否滿足設計要求；

通過樁身內力及變形測試，測定樁身彎矩和撓曲

4.鉆芯法

檢測灌注樁樁長、樁身混凝土強度、樁底沉渣厚度，判定或鑒別樁底巖土性狀，判定樁身完整性類別

5.低應變法

檢測樁身缺陷及其位置，判定樁身完整性類別

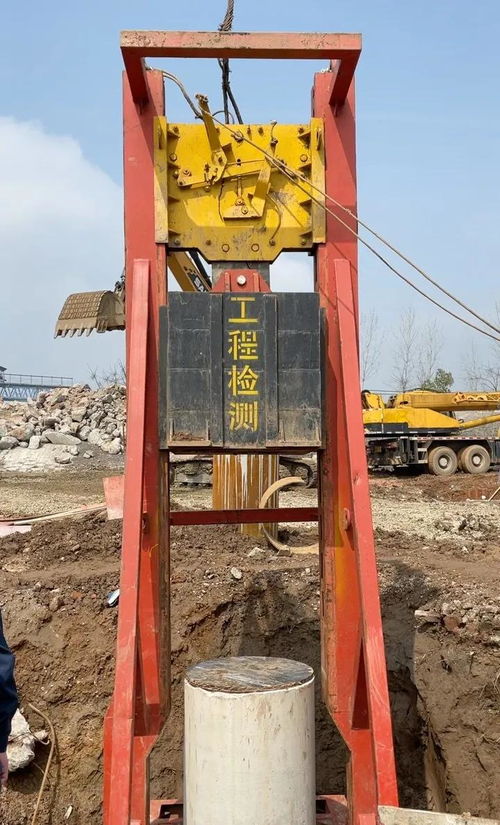

6.高應變法

判定單樁豎向抗壓承載力是否滿足設計要求；

檢測樁身缺陷及其位置，判定樁身完整性類別；

分析樁側和樁端土阻力

7.聲波透射法

檢測灌注樁樁身混凝土的均勻性、樁身缺陷及其位置，判定樁身完整性類別
