調節器的參數整定方法(單回路控制系統調節器參數整定主要方法,特點如何)

1.單回路控制系統調節器參數整定有哪些主要方法,特點如何

常見的儀表控制回路設計有哪些？并簡述說明其特點。

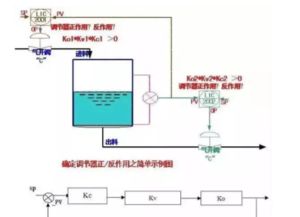

總結： 1、簡單控制系統 又稱單回路反饋控制系統，是由一個被控對象、一測量變送器、一調節器和一調節閥所組成的單回路閉合控制系統。特點：結構簡單、投資少、易于調整和投運。

適用于被控對象純滯后小、時間常數小、負荷和干擾變化比較平緩或者對被控變量要求不高的場合。 2、串級控制系統 包括主對象、主控制器、副回路等效環節和主變量測量變送器。

特點是對進入副回路的擾動具有較迅速、較強的克服能力；可以改善對象特性、提高工作頻率；可消除調節閥等非線性的影響；具有一定的自適應能力。適用于時間常數及純滯后較大的被控對象，如加熱爐的溫度控制等。

3、比值控制系統 工業生產上為保持兩種或兩種以上物料比值為一定的控制叫比值控制。常見的比值控制系統有單閉環比值、雙閉環比值和串級比值三種。

單閉環比值控制系統特點：物料流量的比值較為精確，但當主流量出現大的擾動或負荷頻繁波動時，副流量在調節過程中相對于控制器的給定值會出現比較大的偏差，不適用于需嚴格要求動態比值的化學反應。 雙閉環比值控制系統特點：能克服單閉環的缺點，提降負荷比較方便。

串級比值控制系統特點：比值可變化，精度高，應用范圍廣。 4、選擇性控制系統：常見為高低值或數值比較選擇，然后進行相應的控制 5、分程控制系統 特點：一個控制器輸出同時可控制幾個工作范圍不同的調節閥。

6、前饋控制系統特點：按被控變量的偏差進行控制。 7、三沖量控制系統常見的有鍋爐汽包液位控制。

2.pid控制器參數整定方法有哪些

參數需要實測

PID調試一般原則

在輸出不振蕩時，增大比例增益P。 在輸出不振蕩時，減小積分時間常數Ti。 在輸出不振蕩時，增大微分時間常數Td。

一般步驟

a.確定比例增益P

確定比例增益P 時，首先去掉PID的積分項和微分項，一般是令Ti=0、Td=0（具體見PID的參數設定說明），使PID為純比例調節。輸入設定為系統允許的最大值的60%~70%，由0逐漸加大比例增益P，直至系統出現振蕩；再反過來，從此時的比例增益P逐漸減小，直至系統振蕩消失，記錄此時的比例增益P，設定PID的比例增益P為當前值的60%~70%。比例增益P調試完成。

b.確定積分時間常數Ti

比例增益P確定后，設定一個較大的積分時間常數Ti的初值，然后逐漸減小Ti，直至系統出現振蕩，之后在反過來，逐漸加大Ti，直至系統振蕩消失。記錄此時的Ti，設定PID的積分時間常數Ti為當前值的150%~180%。積分時間常數Ti調試完成。

c.確定積分時間常數Td

積分時間常數Td一般不用設定，為0即可。若要設定，與確定 P和Ti的方法相同，取不振蕩時的30%。

d.系統空載、帶載聯調，再對PID參數進行微調，直至滿足要求。

3.簡述PID控制器參數整定的方法

工業自動化商城的技術資料區有很多專業技術文，你可以去那里找更多的資料/

PID控制器參數整定的方法很多，概括起來有兩大類：

一是理論計算整定法。它主要是依據系統的數學模型，經過理論計算確定控制器參數。這種方法所得到的計算數據未必可以直接用，還必須通過工程實際進行調整和修改。

二是工程整定方法，它主要依賴工程經驗，直接在控制系統的試驗中進行，且方法簡單、易于掌握，在工程實際中被廣泛采用。

PID控制器參數的工程整定方法，主要有臨界比例法、反應曲線法和衰減法。

現在一般采用的是臨界比例法。

利用該方法進行PID控制器參數的整定步驟如下：（1）首先預選擇一個足夠短的采樣周期讓系統工作；（2）僅加入比例控制環節，直到系統對輸入的階躍響應出現臨界振蕩，記下這時的比例放大系數和臨界振蕩周期；（3）在一定的控制度下通過公式計算得到PID控制器的參數。

PID參數的設定：是靠經驗及工藝的熟悉，參考測量值跟蹤與設定值曲線，從而調整P\I\D的大小。

PID控制器參數的工程整定，各種調節系統中P.I.D參數經驗數據以下可參照：

溫度T: P=20~60%,T=180~600s,D=3-180s

壓力P: P=30~70%,T=24~180s,

液位L: P=20~80%,T=60~300s,

流量L: P=40~100%,T=6~60s。

常用口訣：

參數整定找最佳，從小到大順序查

先是比例后積分，最后再把微分加

曲線振蕩很頻繁，比例度盤要放大

曲線漂浮繞大灣，比例度盤往小扳

曲線偏離回復慢，積分時間往下降

曲線波動周期長，積分時間再加長

曲線振蕩頻率快，先把微分降下來

動差大來波動慢。微分時間應加長

理想曲線兩個波，前高后低4比1

一看二調多分析，調節質量不會低

4.pid參數整定中的常用方法

PID控制器參數整定的方法很多，概括起來有兩大類：

一是理論計算整定法。它主要是依據系統的數學模型，經過理論計算確定控制器參數。這種方法所得到的計算數據未必可以直接用，還必須通過工程實際進行調整和修改。

二是工程整定方法，它主要依賴工程經驗，直接在控制系統的試驗中進行，且方法簡單、易于掌握，在工程實際中被廣泛采用。

PID控制器參數的工程整定方法，主要有臨界比例法、反應曲線法和衰減法。

現在一般采用的是臨界比例法。

利用該方法進行PID控制器參數的整定步驟如下：（1）首先預選擇一個足夠短的采樣周期讓系統工作；（2）僅加入比例控制環節，直到系統對輸入的階躍響應出現臨界振蕩，記下這時的比例放大系數和臨界振蕩周期；（3）在一定的控制度下通過公式計算得到PID控制器的參數。

PID參數的設定：是靠經驗及工藝的熟悉，參考測量值跟蹤與設定值曲線，從而調整P\I\D的大小。

PID控制器參數的工程整定，各種調節系統中P.I.D參數經驗數據以下可參照：

溫度T: P=20~60%,T=180~600s,D=3-180s

壓力P: P=30~70%,T=24~180s,

液位L: P=20~80%,T=60~300s,

流量L: P=40~100%,T=6~60s。

常用口訣：

參數整定找最佳，從小到大順序查

先是比例后積分，最后再把微分加

曲線振蕩很頻繁，比例度盤要放大

曲線漂浮繞大灣，比例度盤往小扳

曲線偏離回復慢，積分時間往下降

曲線波動周期長，積分時間再加長

曲線振蕩頻率快，先把微分降下來

動差大來波動慢。微分時間應加長

理想曲線兩個波，前高后低4比1

一看二調多分析，調節質量不會低

5.PID調節器的PID控制器參數的整定步驟如下：

(1)首先預選擇一個足夠短的采樣周期讓系統工作；

(2)僅加入比例控制環節，直到系統對輸入的階躍響應出現臨界振蕩，記下這時的比例放大系數和臨界振蕩周期；

(3)在一定的控制度下通過公式計算得到PID控制器的參數。

比例積分微分調節器的簡稱。利用比例微分環節的領前作用來對消調節對象中的大慣性，提高精度，加快動態響應速度。
