大管道焊接方法(管道的焊接方法)
1.管道的焊接方法有哪些

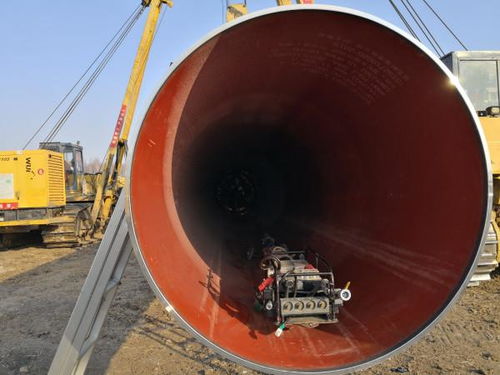

管道自動(dòng)焊機(jī)目前，管道焊接常用的方法有焊條電弧焊（SMAW）、埋弧焊（SAW）、鎢極氣體保護(hù)焊（ GTAW）、熔化極氣體保護(hù)焊（GMAW）、藥芯焊絲電弧焊（FCAW）和下向焊等幾種。
(1)焊條電弧焊的優(yōu)點(diǎn)是設(shè)備簡(jiǎn)單、輕便、操作靈活，可以適用于維修及裝配中的短縫的焊接，特別是可以適用干難以達(dá)到的部位的焊接。缺點(diǎn)就是對(duì)焊工操作技術(shù)要求高，焊工培訓(xùn)費(fèi)用大，勞動(dòng)條件差，生產(chǎn)效率低，不適于特殊金屬及薄板的焊接。，管道坡口機(jī)。
(2)埋弧焊可以采用較大的電流，在電弧熱的作用下，一部分焊劑熔化成熔渣并與液態(tài)金屬發(fā)生液態(tài)冶金反應(yīng)。另一部分熔渣浮在金屬熔池的表面，一方面可以保護(hù)焊縫金屬，防止空氣的污染，并與熔化金屬產(chǎn)生物理化學(xué)反應(yīng)，改善焊縫金屬的成分及性能；另一方面還可以使焊縫金屬緩慢冷卻，防止裂紋、氣孔等缺陷的產(chǎn)生。與焊條電弧焊相比，其最大的優(yōu)點(diǎn)就是焊縫質(zhì)量高，焊接速度快，勞動(dòng)條件好。
(3)鎢極氣體保護(hù)焊由于能很好的控制熱輸入，所以它足連接薄板金屬和打底焊的一種極好方法。
(4)熔化極氣體保護(hù)焊通常使用的氣體有氬氣、氦氣、二氧化碳或這些氣體的混合氣。以氬氣、氮?dú)鉃楸Ｗo(hù)氣時(shí)稱(chēng)為熔化極惰性氣體保護(hù)焊（在國(guó)際上簡(jiǎn)稱(chēng)為MIG焊）；以惰性氣體與氧化性氣體（O2、CO2）的混合氣時(shí)，或以C02和C02+02的混合氣為保護(hù)氣時(shí)，統(tǒng)稱(chēng)為熔化極活性氣體保護(hù)焊（在國(guó)際上簡(jiǎn)稱(chēng)為MAG焊）。
(5)藥芯焊絲電弧焊可以認(rèn)為是熔化極氣體保護(hù)焊的一種類(lèi)型。其所使用的焊絲是藥芯焊絲，焊絲的芯部裝有各種組成成分的藥粉。焊接時(shí)外加保護(hù)氣體，主要是CO2氣體，藥粉受熱分解或熔化，起著造氣和造渣保護(hù)熔池、滲合金及穩(wěn)弧等作用。
(6)下向焊是從國(guó)外引進(jìn)的一種適用于管道環(huán)縫焊接的工藝方法。它是指在管道焊縫的頂端引弧，向下焊接的一種工藝方法。下向焊具有生產(chǎn)效率高、焊接質(zhì)量好的優(yōu)點(diǎn)。
2.管道焊接常用的方法有哪幾種
目前，管道焊接常用的方法有焊條電弧焊（SMAW）、埋弧焊（SAW）、鎢極氣體保護(hù)焊（ GTAW）、熔化極氣體保護(hù)焊（GMAW）、藥芯焊絲電弧焊（FCAW）和下向焊等幾種。
(1)焊條電弧焊的優(yōu)點(diǎn)是設(shè)備簡(jiǎn)單、輕便、操作靈活，可以適用于維修及裝配中的短縫的焊接，特別是可以適用干難以達(dá)到的部位的焊接。缺點(diǎn)就是對(duì)焊工操作技術(shù)要求高，焊工培訓(xùn)費(fèi)用大，勞動(dòng)條件差，生產(chǎn)效率低，不適于特殊金屬及薄板的焊接。焊條電弧焊配用相應(yīng)的焊條可適用于大多數(shù)工業(yè)用碳鋼、不銹鋼、鑄鐵、銅、鋁、鎳及其合金的焊接。
(2)埋弧焊可以采用較大的電流，在電弧熱的作用下，一部分焊劑熔化成熔渣并與液態(tài)金屬發(fā)生液態(tài)冶金反應(yīng)。另一部分熔渣浮在金屬熔池的表面，一方面可以保護(hù)焊縫金屬，防止空氣的污染，并與熔化金屬產(chǎn)生物理化學(xué)反應(yīng)，改善焊縫金屬的成分及性能；另一方面還可以使焊縫金屬緩慢冷卻，防止裂紋、氣孔等缺陷的產(chǎn)生。與焊條電弧焊相比，其最大的優(yōu)點(diǎn)就是焊縫質(zhì)量高，焊接速度快，勞動(dòng)條件好。因此，它特別適用于大型工件的直縫及環(huán)縫的焊接，而且多采用機(jī)械化焊接。缺點(diǎn)是一般只適用于平縫和角縫的焊接，其他位置的焊接則需要用特殊裝置以保證焊劑對(duì)焊縫區(qū)的覆蓋和防止熔池金屬的漏消；焊接時(shí)不能直接觀察電弧與坡口的相對(duì)佗置，需要采用焊縫自動(dòng)跟蹤系統(tǒng)來(lái)保證焊炬對(duì)準(zhǔn)焊縫不焊偏；使用電流較大，電弧的電場(chǎng)強(qiáng)度較高，電流小于100A時(shí)，電弧穩(wěn)定性較差，不適宜焊接厚度小于1mm的薄件。埋弧焊已廣泛用于碳鋼、低合金結(jié)構(gòu)鋼和不銹鋼的焊接。由于熔渣可以降低焊接接頭的冷卻速度，故某些高強(qiáng)度結(jié)構(gòu)鋼和高碳鋼也可以采用埋弧焊進(jìn)行焊接。
(3)鎢極氣體保護(hù)焊由于能很好的控制熱輸入，所以它足連接薄板金屬和打底焊的一種極好方法。這種方法幾乎可以用于所有金屬的焊接，尤其適用干焊接鋁、鎂這些能形成難熔氧化物的金屬以及象鈦、锫這些活潑金屬：這種焊接方法的焊接質(zhì)量高，但與其他電弧焊相比，其焊接速度較慢、生產(chǎn)成本高、受周?chē)鷼饬鞯挠绊戄^大，不適于室外操作。
(4)熔化極氣體保護(hù)焊通常使用的氣體有氬氣、氦氣、二氧化碳或這些氣體的混合氣。以氬氣、氮?dú)鉃楸Ｗo(hù)氣時(shí)稱(chēng)為熔化極惰性氣體保護(hù)焊（在國(guó)際上簡(jiǎn)稱(chēng)為MIG焊）；以惰性氣體與氧化性氣體（O2、CO2）的混合氣時(shí)，或以C02和C02+02的混合氣為保護(hù)氣時(shí)，統(tǒng)稱(chēng)為熔化極活性氣體保護(hù)焊（在國(guó)際上簡(jiǎn)稱(chēng)為MAG焊）。熔化極氣體保護(hù)焊主要優(yōu)點(diǎn)是可以方便地進(jìn)行各種位置的焊接，同時(shí)也具有焊接速度較快、熔敷率較高等優(yōu)點(diǎn)。熔化極活性氣體保護(hù)焊可以適用于大部分豐要金屬的焊接，包括碳鋼、合金鋼。熔化極惰性氣體保護(hù)焊適用于不銹鋼、鋁、鎂、銅、鈦、鋯及鎳合金。利用這種方法可以進(jìn)行電弧點(diǎn)焊。
(5)藥芯焊絲電弧焊可以認(rèn)為是熔化極氣體保護(hù)焊的一種類(lèi)型。其所使用的焊絲是藥芯焊絲，焊絲的芯部裝有各種組成成分的藥粉。焊接時(shí)外加保護(hù)氣體，主要是CO2氣體，藥粉受熱分解或熔化，起著造氣和造渣保護(hù)熔池、滲合金及穩(wěn)弧等作用。藥芯焊絲電弧焊不另外加保護(hù)氣體時(shí)，叫做自保護(hù)藥芯焊絲電弧焊。它是以藥粉分解產(chǎn)生的氣體作保護(hù)氣體，這種焊接方法的焊絲干伸長(zhǎng)度變化不會(huì)影響保護(hù)效果，其變化范圍可較大。藥芯焊絲電弧焊有以下優(yōu)點(diǎn)：焊接工藝性能好，焊道成型美觀；熔敷速度快、生產(chǎn)率高，可以進(jìn)行連續(xù)地自動(dòng)、半自動(dòng)焊接；合金系統(tǒng)調(diào)整方便，可以通過(guò)金屬外皮和藥芯兩種途徑調(diào)節(jié)熔敷金屬的化學(xué)成分；能耗低；綜合成本低。缺點(diǎn)是制造設(shè)備復(fù)雜、制造工藝技術(shù)要求高、藥芯焊絲保管要求高和焊絲很容易受潮。藥芯焊絲電弧焊可以應(yīng)用于大多數(shù)黑色金屬各種厚度、各種接頭的焊接。
(6)下向焊是從國(guó)外引進(jìn)的一種適用于管道環(huán)縫焊接的工藝方法。它是指在管道焊縫的頂端引弧，向下焊接的一種工藝方法。下向焊具有生產(chǎn)效率高、焊接質(zhì)量好的優(yōu)點(diǎn)。
3.焊接管道的方法
金屬管道焊接的方法通常有氣焊、自動(dòng)電弧焊、接觸焊等。
1、氣焊 （OFW），利用可燃?xì)怏w與助燃?xì)怏w混合燃燒生成的火焰為熱源，熔化焊件和焊接材料使之達(dá)到原子間結(jié)合。
助燃?xì)怏w主要為氧氣，可燃?xì)怏w主要采用乙炔、液化石油氣等。所使用的焊接材料主要包括可燃?xì)怏w、助燃?xì)怏w、焊絲、氣焊熔劑等。特點(diǎn)是設(shè)備簡(jiǎn)單不需用電。
2、電弧焊，是以電弧作為熱源，利用空氣放電的物理現(xiàn)象，將電能轉(zhuǎn)換為焊接所需的熱能和機(jī)械能，從而達(dá)到連接金屬的目的。主要方法有焊條電弧焊、埋弧焊、氣體保護(hù)焊等，焊條電弧焊是工業(yè)生產(chǎn)中應(yīng)用最廣泛的焊接方法
擴(kuò)展資料
焊接注意事項(xiàng)
1、電弧的長(zhǎng)度
電弧的長(zhǎng)度與焊條涂料種類(lèi)和藥皮厚度有關(guān)系。但都應(yīng)盡可能采取短弧，特別是低氫焊條。電弧長(zhǎng)可能造成氣孔。短弧可避免大氣中的O2、N2等有害氣體侵入焊縫金屬，形成氧化物等不良雜質(zhì)而影響焊縫質(zhì)量。
2、焊接速度
適宜的焊接速度是以焊條直徑、涂料類(lèi)型、焊接電流、被焊接物的熱容量、結(jié)構(gòu)開(kāi)頭等條件有其相應(yīng)變化，不能作出標(biāo)準(zhǔn)的規(guī)定。
保持適宜的焊接速度，熔渣能很好的覆蓋著熔潭。使熔潭內(nèi)的各種雜質(zhì)和氣體有充分浮出時(shí)間，避免形成焊縫的夾渣和氣孔。在焊接時(shí)如運(yùn)棒速度太快，焊接部位冷卻時(shí)，收縮應(yīng)力會(huì)增大，使焊縫產(chǎn)生裂縫。
參考資料來(lái)源：百度百科--管道連接
參考資料來(lái)源：百度百科--電弧焊
參考資料來(lái)源：百度百科--氣焊
4.管道焊接施工方法
管道焊接冬季施工方案 本工程施工期跨入冬季，因此制定有效的防雪、防風(fēng)、防寒措施，做好冬期施工是按期高質(zhì)量完成工程施工的保證。
冬期施工根據(jù)施工規(guī)范的要求，要采取特殊措施，以保證施工質(zhì)量。2.1 冬期施工的確定 安裝工程：當(dāng)環(huán)境溫度低于0℃時(shí)，即轉(zhuǎn)入冬期施工； 混凝土、鋼筋混凝土工程和磚石工程：當(dāng)室外平均溫度持續(xù)5天穩(wěn)定低于5℃時(shí)，即轉(zhuǎn)入冬期施工； 2.2管理措施 冬季施工，必須克服寒冷天氣對(duì)工程質(zhì)量和安全生產(chǎn)的影響，關(guān)鍵要做好施工前的準(zhǔn)備工作和施工中的檢查工作，每項(xiàng)工程施工前，技術(shù)人員要結(jié)合具體氣象條件及工程任務(wù)特點(diǎn)，詳細(xì)地做好對(duì)施工人員的技術(shù)交底，保證每個(gè)施工人員了解每一步施工要求，并監(jiān)督施工人員按施工方案的要求執(zhí)行。
在整個(gè)冬期施工中，施工現(xiàn)場(chǎng)設(shè)專(zhuān)人測(cè)溫、氣象記錄、覆蓋，技術(shù)人員和QA/QC工程師在每天下午下班前檢查各施工項(xiàng)目的保溫、覆蓋情況。 施工計(jì)劃安排必須考慮冬季氣候條件及特點(diǎn)，在總進(jìn)度許可的條件下，對(duì)不適宜冬季施工的工程應(yīng)延緩至明春施工，盡量避開(kāi)冬季施工。
有關(guān)人員每天收聽(tīng)天氣預(yù)報(bào)，根據(jù)天氣情況安排施工生產(chǎn)。 入冬之前應(yīng)對(duì)生產(chǎn)、生活設(shè)施組織全面安全、質(zhì)量檢查，及時(shí)解決檢查中發(fā)現(xiàn)的問(wèn)題。
冬季施工過(guò)程中除執(zhí)行本措施要求外，還應(yīng)執(zhí)行有關(guān)設(shè)計(jì)要求、規(guī)范、具體施工方案等技術(shù)文件要求。 2.3技術(shù)措施 2.3.1 土建工程 ★ 土方工程 冬期開(kāi)挖的土方工程宜采用防止凍結(jié)法開(kāi)挖土方，開(kāi)挖時(shí)，可在凍結(jié)前草袋覆蓋或?qū)⒈韺油练宜桑渖疃纫话悴簧儆?.3；已上凍的土方開(kāi)挖，采用化土法進(jìn)行開(kāi)挖，即搭設(shè)暖棚，通入暖氣將棚內(nèi)土方融化后進(jìn)行開(kāi)挖。
土方回填應(yīng)選用不含凍土塊的好土或砂礫，每層回填的虛鋪厚度應(yīng)根據(jù)所用施工機(jī)械選擇，并要求比常溫施工時(shí)減少20%~25%。回填工作應(yīng)連續(xù)進(jìn)行，防止基土或已填土受凍； 在冬期挖土中，將不凍土堆在一起加以覆蓋，防止凍結(jié)，留作回填時(shí)用； 灰土施工要特別注意檢查，不允許使用凍土拌灰土，夯實(shí)后的灰土面層和拌好的灰土當(dāng)天用不完，應(yīng)采取保溫措施。
★ 鋼筋工程 鋼筋宜在室內(nèi)加工、焊接，加工成成品或半成品運(yùn)至現(xiàn)場(chǎng)綁扎。鋼筋的焊接必須在室外進(jìn)行時(shí)，其最低氣溫不宜低于-20℃，并有防雪擋風(fēng)措施，其環(huán)境溫度低于-10℃時(shí)，鋼筋應(yīng)預(yù)熱。
焊后的接頭，嚴(yán)禁立即碰到冰雪。 ★ 混凝土工程 配制混凝土，應(yīng)優(yōu)先采用硅酸鹽水泥或普通硅酸鹽水泥，最小水泥用量不少于300千克/立方米。
為保證澆筑的混凝土在受凍前，其抗壓強(qiáng)度不低于設(shè)計(jì)標(biāo)號(hào)的30%，施工中可采取熱拌混凝土、加熱養(yǎng)護(hù)、或在混凝土拌合物中摻加外加劑等措施，并對(duì)原材料的加熱、攪拌、運(yùn)輸和養(yǎng)護(hù)等進(jìn)行熱工計(jì)算，以指導(dǎo)施工。 采用加熱水拌制混凝土?xí)r，水與骨料的加熱溫度應(yīng)根據(jù)熱工計(jì)算確定，水泥不能直接加熱，使用前宜先入暖棚內(nèi)存放。
當(dāng)骨料不加熱時(shí)，水可加熱到100℃，但水泥不與80℃以上的水直接接觸，先投骨料和已加熱的水，再投入水泥。 在攪拌混凝土?xí)r，加入一定量的外加劑，可以加速混凝土的硬化，以提早達(dá)到臨界強(qiáng)度或降低水的冰點(diǎn)，使混凝土在負(fù)溫下不致凍結(jié)。
優(yōu)先采用具有減水、早強(qiáng)、降低水的冰點(diǎn)等作用的復(fù)合型早強(qiáng)劑，具體施工時(shí)根據(jù)設(shè)計(jì)要求或與設(shè)計(jì)人員協(xié)商確定?；炷梁弯摻罨炷猎O(shè)備基礎(chǔ)、塔基礎(chǔ)框架、室外構(gòu)架基礎(chǔ)等混凝土中不得摻加氯鹽抗凍劑。
進(jìn)行澆筑及養(yǎng)護(hù)施工時(shí)，利用施工時(shí)搭設(shè)的腳手架搭設(shè)暖棚，并在暖棚中通入暖氣進(jìn)行澆筑及養(yǎng)護(hù)。供暖應(yīng)采用集中供暖來(lái)進(jìn)行，防止供暖量不足影響施工質(zhì)量。
2.3.2 安裝工程 ★設(shè)備平臺(tái)梯子、管道、鋼結(jié)構(gòu)焊接 設(shè)備平臺(tái)、梯子及其附件按施工圖紙?jiān)陬A(yù)制場(chǎng)內(nèi)分段預(yù)制，在采取有效的加固措施后對(duì)組對(duì)焊縫全部焊接，以減少室外高空焊接量。 鋼結(jié)構(gòu)在預(yù)制場(chǎng)組對(duì)成片，分片就位后將聯(lián)系梁臨時(shí)點(diǎn)焊，然后用帆布在鋼結(jié)構(gòu)四周進(jìn)行圍護(hù)以防風(fēng)、防雨、防雪，圍護(hù)后再焊接鋼結(jié)構(gòu)節(jié)點(diǎn)焊縫。
當(dāng)環(huán)境溫度低于5℃時(shí)，焊接前用氧-乙炔焰對(duì)焊縫坡口兩側(cè)100mmm范圍內(nèi)進(jìn)行加熱烘干，驅(qū)除坡口內(nèi)的露水潮氣，火焰采用中性焰。 當(dāng)環(huán)境溫度低于0℃時(shí)，除奧氏體不銹鋼外，無(wú)預(yù)熱要求的鋼種，在始焊處100mm范圍內(nèi)，預(yù)熱到15℃以上。
焊接須連續(xù)進(jìn)行，中斷焊接時(shí)，要采取保溫措施，立即用石棉布或巖棉被將焊口包裹，重新焊接時(shí)再對(duì)焊口進(jìn)行預(yù)熱，焊接過(guò)程中層間溫度不低于預(yù)熱溫度，焊接完畢對(duì)焊口進(jìn)行保溫緩冷。 當(dāng)焊接環(huán)境溫度低于下列要求時(shí)，必須采取提高焊接環(huán)境溫度的措施： ①普通碳素鋼焊接，不低于-200C； ②低合金鋼焊接，不低于-100C； ③奧氏體不銹鋼焊接，不低于-50C： ④屈服點(diǎn)大于390MPa的低合金鋼焊接，不低于00C。
提高焊接環(huán)境溫度的措施采取液化石油氣火焰加熱的方案，在低溫環(huán)境焊接的碳素鋼、合金鋼焊接前的預(yù)熱溫度按下表預(yù)熱溫度的上限執(zhí)行。 鋼種 鋼板厚度或壁厚（mm） 焊接環(huán)境氣溫（0C） 預(yù)熱溫度0C 普通碳素鋼 20≤δ≤30 30-20~0 50~100 75~125 低合金鋼 屈服點(diǎn) σs32-10~0 75~125 100~150 390≤σs2532100~150 125~175 440≤σs202532100~150 125~175 150~200 ★ 設(shè)備及管道安裝： 徹底清。
5.管子對(duì)接有幾種焊接的手法
焊接方法種類(lèi)很多，但按其過(guò)程特點(diǎn)不同，可分為熔化焊、壓力百焊和釬焊三大類(lèi)。熔化焊是將兩焊件的連接部位加熱至熔化狀態(tài)在不加壓力的情況下，使其冷卻凝固成一體，從而完成焊接。壓力焊是在焊接過(guò)程中，必須對(duì)焊件施度加壓力，同時(shí)加熱（或不加熱）以完成焊接。內(nèi)釬焊是將低熔點(diǎn)的釬料熔化，使其與焊件金屬（仍加熱，但仍處于固態(tài)）相互擴(kuò)散，而實(shí)現(xiàn)連接。
如果按焊接的工具來(lái)容分 可分為電弧焊 氬弧焊 電渣壓力焊 閃光對(duì)焊 氧乙烯焰氣焊 比較常用的是 二氧化碳保護(hù)焊
回答望滿意
