混凝土檢測檢驗的內(nèi)容及方法內(nèi)容(混凝土質(zhì)量檢查檢驗包括哪些內(nèi)容)
1.混凝土質(zhì)量檢查檢驗包括哪些內(nèi)容
混凝土質(zhì)量檢驗可分為內(nèi)在質(zhì)量（抗壓強度，抗折強度，抗凍性、抗?jié)B性，抗氯離子滲透性和鋼筋保護(hù)層厚度等）、表面質(zhì)量和外形尺寸質(zhì)量三大方面?；炷翉姸鹊脑u定應(yīng)分批進(jìn)行同一驗收批的混凝土應(yīng)用強度等級相同配合比和生產(chǎn)工藝基本相同的混合混凝土組成；
對現(xiàn)澆混凝土按分項工程劃分驗收批，對預(yù)制混凝土的構(gòu)件按月劃分批次。對同一驗收收批的混凝土強度，因以該批內(nèi)全部留置標(biāo)準(zhǔn)試件組數(shù)強度代表值作為統(tǒng)計數(shù)據(jù)來進(jìn)行評定，除非常明確系試驗失誤，不得任意拋棄一個統(tǒng)計數(shù)據(jù)。
擴展資料
耐火泥料或陶瓷材料受到彎曲負(fù)荷的作用而破壞時的極限應(yīng)力。用破壞彎曲力矩（?！っ祝┡c折斷處的截面阻力矩（立方厘米）之比值表示，單位為帕。
試驗在通用萬能材料試驗機上進(jìn)行。試件為高（10~16）毫米*120毫米的圓柱體或10毫米X 10毫米X120毫米的長方柱體。水泥混凝土抗折強度是以150mm*150mm*550mm的梁形試件，在標(biāo)準(zhǔn)養(yǎng)護(hù)條件下達(dá)到規(guī)定齡期后（28天），在凈跨450mm、雙支點荷載作用下的彎拉破壞。
參考資料來源：搜狗百科——混凝土質(zhì)量檢驗
2.在混凝土的檢驗和實驗中,混凝土的實驗項目包括哪些
混凝土結(jié)構(gòu)檢測項目和檢測方法有哪些
一、混凝土結(jié)構(gòu)現(xiàn)場檢測應(yīng)依據(jù)委托方提出的檢測要求確定檢測項目和檢測方法。
二、混凝土結(jié)構(gòu)現(xiàn)場檢測可根據(jù)委托方的要求進(jìn)行下列項目的檢測：
1 混凝土力學(xué)性能，包括混凝土抗壓強度、抗拉強度、靜力受壓彈性模量
和表面硬度等項目；
2 混凝土使用性能，包括混凝土抗?jié)B性、抗凍性、離子滲透性、抗硫酸鹽
侵蝕性等項目；
3 結(jié)構(gòu)混凝土微觀結(jié)構(gòu)及氯離子含量、堿含量分析；
4 構(gòu)件缺陷的檢查與測定；
5 構(gòu)件尺寸的檢驗與偏差測定；
6 構(gòu)件鋼筋的檢測，包括鋼筋位置、混凝土保護(hù)層厚度、鋼筋直徑、鋼筋
銹蝕狀態(tài)和鋼筋力學(xué)性能等項目；
7 位移與變形的測定，
8 構(gòu)件損傷的識別與測定，包括環(huán)境作用、荷載作用、火災(zāi)作用、地震作
用造成損傷的識別等項目；
9 材料性能劣化的快速檢驗；
10 結(jié)構(gòu)性能的檢驗和測試。
[列出混凝土結(jié)構(gòu)現(xiàn)場檢測所能實施的檢測項目，也是本標(biāo)準(zhǔn)列出的檢測項目]
三、混凝土結(jié)構(gòu)現(xiàn)場檢測，應(yīng)根據(jù)檢測類別、檢測目的、檢測項目、結(jié)構(gòu)實際狀況和現(xiàn)場具體條件選擇適用的檢測方法。
[對檢測方法提出要求]
四、工程質(zhì)量檢測，應(yīng)選用直接的測試方法或間接的方法與直接方法相結(jié)合的綜合檢測方法。
[強調(diào)使用直接的檢測方法，直接檢測方法的系統(tǒng)不確定性（偏差）小，爭議相對較小，允許使用直接法修正或校準(zhǔn)間接方法]
五、當(dāng)將試驗室對標(biāo)準(zhǔn)試件的試驗技術(shù)用于現(xiàn)場的取樣檢測時應(yīng)遵守下列規(guī)定：
1 取樣試件的尺寸符合相應(yīng)試驗方法對標(biāo)準(zhǔn)試件的要求；
2 取樣試件的加工水平與標(biāo)準(zhǔn)試件的質(zhì)量水平接近；
3 取樣試樣的數(shù)量不少于標(biāo)準(zhǔn)試件的數(shù)量；
4 取樣試件的性能的檢驗步驟與試驗方法的規(guī)定一致。
[把成熟的試驗方法用于現(xiàn)場的取樣檢測是行業(yè)內(nèi)的共識，條件是取樣試件與標(biāo)準(zhǔn)試件基本一致。]
六、結(jié)構(gòu)功能性檢測條件受到限制，評定機構(gòu)需要特定的參數(shù)且有條件選用相對保守的參數(shù)時，可對采用的方法、數(shù)量的限制適當(dāng)放寬。
[結(jié)構(gòu)功能性評定需要了解結(jié)構(gòu)眾多的參數(shù)，在檢測條件受到限制時，目前的檢測技術(shù)不能同時滿足結(jié)果準(zhǔn)確和評定機構(gòu)對性能參數(shù)的要求，在特定情況下應(yīng)以提供相應(yīng)的參數(shù)為目標(biāo)，參數(shù)的偏差，可以通過采用相對保守的數(shù)值的方式解決。]
七、當(dāng)采用檢測單位自行開發(fā)或引進(jìn)的檢測儀器及檢測方法時，應(yīng)遵守下列規(guī)定：
1 該儀器或方法通過技術(shù)鑒定；
2 該方法與已有成熟的方法進(jìn)行比對試驗；
3 檢測單位應(yīng)有相應(yīng)的檢測細(xì)則，并給出測試誤差或測試結(jié)果的不確定度；
4 在檢測方案中應(yīng)予以說明，必要時應(yīng)向委托方提供檢測細(xì)則。
GBT50784-2013 混凝土結(jié)構(gòu)現(xiàn)場檢測技術(shù)標(biāo)準(zhǔn)
3.混凝土強度檢測方法有哪些
第一、砼抗壓強度
測定砼抗壓強度是評定砼品質(zhì)的主要指標(biāo)。目前，砼抗壓強度試件以邊長為150mm的正立方體為標(biāo)準(zhǔn)試件，砼強度以該試件標(biāo)準(zhǔn)養(yǎng)護(hù)到28天，按規(guī)定方法測得的強度為準(zhǔn)。
砼立方體試件抗壓強度計算： R=P/A
其中：R—砼抗壓強度（MPa） P—極限荷載（N） A—受壓面積（mm2）
注：①以3個試件測值的算術(shù)平均值為測定值。如任一個測值與中間值的差值超過中間值的15%，則取中間值為測定值；如有兩個測值與中間值的差值均超過上述規(guī)定時，則該組試驗結(jié)果無效。②結(jié)果計算至0.1MPa。③非標(biāo)準(zhǔn)試件的抗壓強度應(yīng)乘以尺寸換算系數(shù)。
第二、砼抗折（抗彎拉）強度
測定砼抗（抗彎拉）極限強度，是為了提供水泥砼路面設(shè)計參數(shù)，檢查水泥砼路面施工品質(zhì)和確定抗折彈性模量試驗加荷標(biāo)準(zhǔn)。
水泥砼抗折強度是以150mm*150mm*550mm的梁形試件，在標(biāo)準(zhǔn)養(yǎng)護(hù)條件下，達(dá)到規(guī)定齡期后，在凈跨450mm，雙支點荷載作用下的彎拉破壞，并按規(guī)定的計算方法得到的強度值。
砼抗折強度計算： Rb=PL/bha
其中：Rb—抗折強度（MPa）; P—極限荷載（N）; L—支座間距（L=450mm）;b—試件寬度（mm）; h—試件高度（mm）。
注：①如斷面位于加荷點外側(cè)，則該試件之結(jié)果無效；如兩根試件無效，則該組結(jié)果作廢。斷面位置在試件斷塊短邊一側(cè)的底面中軸線上量得。②以3個試件測值的算術(shù)平均值為測定值。如任一個測值與中間值的差值超過中間值的15%，則取中間值為測定值；如有兩個測值與中間值的差值均超過上述規(guī)定時，則該組試驗結(jié)果無效。③結(jié)果計算至0.01MPa。④采用100mm*100mm*400mm非標(biāo)準(zhǔn)試件時，所取得的抗折強度值應(yīng)乘以尺寸換算系是0.85。

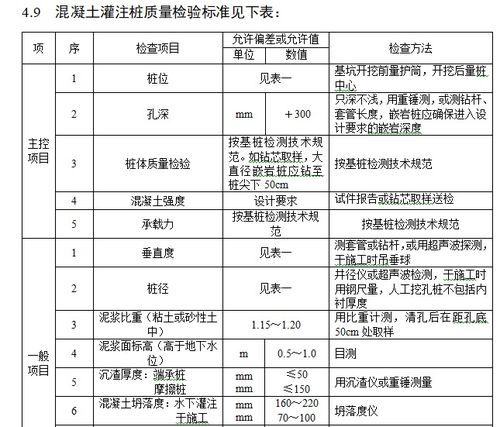

第三、砼芯樣的鉆取和強度檢測方法
從水泥砼結(jié)構(gòu)物中（如水泥砼路面板和砼灌注樁、柱等）鉆取和檢查芯樣，測定芯樣的劈裂抗拉強度或拉壓強度，作為評定結(jié)構(gòu)的主要品質(zhì)指標(biāo)。
水泥砼路面強度的控制指標(biāo)是彎拉或劈裂強度。由于彎拉強度試件成型及試驗過程比較麻煩，現(xiàn)多用劈裂強度來代替。需要強調(diào)的一點是快速無破損方法與傳統(tǒng)的鉆芯試驗方法比較，有其較大的優(yōu)勢，但不能代替鉆芯的彎拉強度試驗結(jié)果，也不能代替試驗室標(biāo)準(zhǔn)條件下的彎拉強度，不適用于作為仲裁試驗或工程驗收的最終依據(jù)。
(1)芯樣的鉆?。?/p>
a、鉆取位置：在鉆取前應(yīng)考慮由于鉆芯可能導(dǎo)致對結(jié)構(gòu)的不利影響，應(yīng)盡可能避免在靠近砼構(gòu)件的接縫或邊緣處鉆取，且基本上不應(yīng)帶有鋼筋。
b、芯樣尺寸：芯樣直徑應(yīng)為砼所有集料最大粒徑的3倍，一般為150±10mm，或100±10mm，對于路面工程，芯樣長度應(yīng)與路面厚度相等。
c、標(biāo)記：鉆出后的每個芯樣應(yīng)立即清楚地用油漆等到標(biāo)上記號，并記錄芯樣在砼結(jié)構(gòu)中的位置。
(2)芯樣的檢查：每個芯樣應(yīng)詳細(xì)描述有關(guān)裂縫、接縫、分層、麻面或離析等不均勻性。必要時應(yīng)記錄集料的最大粒徑、形狀及種類，粗細(xì)集料的比例與級配。檢查并記錄存在的氣孔，氣孔的位置，尺寸與分布情況，必要時應(yīng)拍下照片。
(3)芯樣的測量：
a、平均直徑dm，在芯樣的中間及兩個1/4處按垂直議方向測量三對數(shù)值確定芯樣的平均直徑dm，精確至1.0mm。
b、平均長度Lm，取芯樣直徑兩端側(cè)面測定鉆取后芯樣的長度及端面加工后的長度，其尺寸差應(yīng)在0.25mm之內(nèi)，取平均值作為試件平均長度Lm，精確至1.0mm。
(4)試件的制作
a、抗壓試驗用的試件長度（端面加工后）不應(yīng)少于直徑的0.95倍，也不應(yīng)大于直徑的2.1倍。
b、試件兩端平面應(yīng)與它們軸線垂直，誤差不應(yīng)大于±1°，端面凹凸每100mm不超過0.05mm，承壓線凹凸不應(yīng)大于0.25mm。必要時應(yīng)磨平或用抹頂?shù)确椒ㄌ幚怼?/p>
c、試驗前試件應(yīng)在20+2℃的水中浸泡40h，從水中取出后立即進(jìn)行試驗。
(5)強度計算
a、抗壓強度： Rc=P/A=4P/πDm
式中：Rc—砼芯樣抗壓強度（MPa）;P—極限荷載（N）;A—受壓面積（mm2）;Dm—芯樣截面的平均直徑（mm）。
b、劈裂強度： Ra=2P/πA=2P/πDm*Lm
式中：Ra—砼芯樣劈裂抗拉強度（MPa）;P—極限荷載（N）;A—受壓面積（mm2）;Dm—芯樣截面的平均直徑（mm）;Lm—芯樣平均長度（mm）。
