擠壓焊縫檢查方法(焊縫檢查方法)
1.焊縫檢查方法有哪些
焊縫檢測方法
鋼結構件的焊縫主要是檢驗焊縫的外觀成型質量，檢驗內容一般為焊腳高度，咬邊，焊接變形，焊瘤，弧坑，焊縫直度等 當然還有焊縫的內在質量，如夾渣，氣孔，未焊透，裂紋，未熔合等.外觀檢驗的器具有直尺，焊接檢驗尺，放大鏡等，內在質量檢驗主要是著色探傷，和磁粉探傷.
焊縫檢查分為：外觀質量和內部質量檢查；外觀檢查：焊接尺寸、有無焊接缺陷等；內部質量：主要采用無損檢測的方法。焊接質量的保證，主要是嚴格落實焊接評定試驗條件的過程控制。一、可以用眼觀察，看是否有氣孔、殘留的焊渣；二、做焊縫探傷不僅可以檢驗焊縫的質量還可以測出焊縫的高度是最有效的檢驗方法。
2.焊縫檢查方法有哪些
一 外觀檢驗用肉眼或放大鏡觀察是否有缺陷，如咬邊、燒穿、未焊透及裂紋等，并檢查焊縫外形尺寸是否符合要求。
二 密封性檢驗容器或壓力容器如鍋爐、管道等要進行焊縫的密封性試驗。密封性試驗有水壓試驗、氣壓試驗和煤油試驗幾種。
1水壓試驗 水壓試驗用來檢查焊縫的密封性，是焊接容器中用得最多的一種密封性檢驗方法。2氣壓試驗 氣壓試驗比水壓試驗更靈敏迅速，多用于檢查低壓容器及管道的密封性。
將壓縮空氣通入容器內，焊縫表面涂抹肥皂水，如果肥皂泡顯現，即為缺陷所在。3煤油試驗 在焊縫的一面涂抹白色涂料，待干燥后再在另一面涂煤油，若焊縫中有細微裂紋或穿透性氣孔等缺陷，煤油會滲透過去，在涂料一面呈現明顯油斑，顯現出缺陷位置。
三 焊縫內部缺陷的無損檢測1 滲透檢驗 滲透檢驗是利用帶有熒光染料或紅色染料的滲透劑的滲透作用，顯示缺陷痕跡的無損檢驗法，常用的有熒光探傷和著色探傷。將擦洗干凈的焊件表面噴涂滲透性良好的紅色著色劑，待滲透到焊縫表面的缺陷內，將焊件表面擦凈。
再涂上一層白色顯示液，待干燥后，滲入到焊件缺陷中的著色劑由于毛細作用被白色顯示劑所吸附，在表面呈現出缺陷的紅色痕跡。滲透檢驗可用于任何表面光潔的材料。
2 磁粉檢驗 磁粉檢驗是將焊件在強磁場中磁化，使磁力線通過焊縫，遇到焊縫表面或接近表面處的缺陷時，產生漏磁而吸引撒在焊縫表面的磁性氧化鐵粉。根據鐵粉被吸附的痕跡就能判斷缺陷的位置和大小。

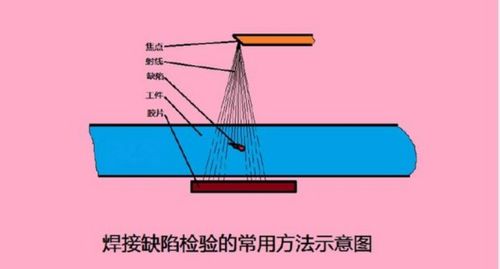

磁粉檢驗僅適用于檢驗鐵磁性材料表面或近表面處的缺陷。3 射線檢驗 射線檢驗有X射線和Y射線檢驗兩種。
當射線透過被檢驗的焊縫時，如有缺陷，則通過缺陷處的射線衰減程度較小，因此在焊縫背面的底片上感光較強，底片沖洗后，會在缺陷部位顯示出黑色斑點或條紋。X射線照射時間短、速度快，但設備復雜、費用大，穿透能力較Y射線小，被檢測焊件厚度應小于30mm。
而Y射線檢驗設備輕便、操作簡單，穿透能力強，能照投300mm的鋼板。透照時不需要電源，野外作業方便。
但檢測小于50mm以下焊縫時，靈敏度不高。4 超聲波檢查 超聲波檢驗是利用超聲波能在金屬內部傳播，并在遇到兩種介質的界面時會發生反射和折射的原理來檢驗焊縫內部缺陷的。
當超聲波通過探頭從焊件表面進入內部，遇到缺陷和焊件底面時，發生反射，由探頭接收后在屏幕上顯示出脈沖波形。根據波形即可判斷是否有缺陷和缺陷位置。
3.擠壓焊合如何檢測
對擠壓焊合后空心型材的檢測，主要包括力學性能、焊縫組織和疲勞性能等。
1） 力學性能試驗（1） 采用垂直于擠壓焊縫的拉伸試樣：通過彈性極限為0。 2%的 標樣應力進行拉伸試驗。
隨著應變增加，在焊合區域形成顯微裂紋， 以致最終破壞。與母體材料相比較，在擠壓焊合區域破壞敏感性增 加，這可以通過母體金屬裂紋面積減少看出。
一般來說，快速的擠壓 焊合是有害的，焊縫往往有較低的抗拉強度和延伸率。此外，擠壓焊合需要進行臨界應變性能試驗。
這是因為應變會 對母體材料內或者焊合部位產生破壞。這一臨界應變與合金成分有 關，因為斷裂處釋放的能量（或稱破壞潛能）以彈性極限的平方發展。
臨界應變性能試驗需要控制均勻伸長的區域橫向應變，與拉伸試驗 一樣，直到產生縮頸破壞為止。（2） 彎曲試驗：對擠壓焊合的橫向試樣進行彎曲，并測量型材上 的極限彎曲角。
（3） 折疊試驗：沿焊合處折疊焊縫，直到內半徑外表面的 伸長率5 = 100%。 (4) 另外還有管材的特殊彎曲試驗等。
2） 焊合組織檢測由于拉伸試驗變形的局限性，許多其他試驗程序被用于擠壓焊 合的質量檢驗。如對縱向和橫向焊合部位進行顯微組織觀察。
如果 型材是從一根擠壓制品上切斷，并且切斷處有明顯的兩個錠坯之間 的界面，那么顯微觀察該界面即可確定橫向焊合的組織，若組織中存 在強烈的點蝕現象，則意味著焊合區內有殘留潤滑劑或者外圍層的 雜質。 3） 超聲波及疲勞試驗超聲波既能夠檢測到內部材料的分層，也能夠檢測到橫向焊合 的舌形部位不黏聚粒子的薄層富集。
疲勞試驗研究表明擠壓焊合的 質量對疲勞周期總量沒有明顯的影響，但在疲勞試驗臨近終了時，對 擠壓焊合部位裂紋擴展的速度有影響。
4.焊縫質量檢測手段有哪些
回流焊的質量檢查方法：
回流焊的焊接質量的方法目前常用的有目檢法，自動光學檢查法，電測試法，X-光檢查法，以及超聲波檢測法。
1）目檢法
簡單，低成本。但效率低，漏檢率高，還與人員的經驗和認真程度有關。
2）電測試法
自動化?？梢詸z查各種電氣元件的正確連接。但需要復雜的針床模具，價格高，維護復雜。對焊接的工藝性能，例如焊點光亮程度，焊點質量等無法檢驗。另外，隨著電子產品裝連越來越向微型化，高密度以及BGA,CSP方向發展，ICT的測針方法受到越來越多的局限。
3）超聲波檢測法
自動化。通過超聲波的反射信號可以探測元件尤其時QFP,BGA等IC芯片封裝內部發生的空洞，分層等缺陷。它的缺點是要把PCB板放到一種液體介質才能運用超聲波檢驗法。較適合于實驗室運用。
4)X-光檢查法
自動化。可以檢查幾乎全部的工藝缺陷。通過X-Ray的透視特點，檢查焊點的形狀，和電腦庫里標準的形狀比較，來判斷焊點的質量。尤其對BGA,DCA元件的焊點檢查，作用不可替代。無須測試模具。但對錯件的情況不能判別。缺點價格目前相當昂貴。
5）自動光學檢查法
自動化。避免人為因素的干擾。無須模具?？蓹z查大多數的缺陷，但對BGA,DCA等焊點不能看到的元件無法檢查。
對于各種檢查方法，既各有特色，又相互覆蓋。
可以看出，BGA，元件外觀，及元件值的檢驗分別為X光，自動光學，及ICT檢測法特有的檢查手段，其余的功能都相互有交*。例如，用光學檢查方法解決表面可見的焊盤焊點和元件對錯識別，用X-Ray檢查不可見的元件焊點如BGA,DCA，插件過孔的焊錫情況，但如果不用ICT，元件值錯無法檢查；又例如，用ICT檢查開路，短路等電性能，用X-Ray檢查所有元件的焊點質量，但如果不用光學檢查儀對外觀破損的元件亦無法檢驗。 因此，只有綜合使用或根據產品具體情況來安排檢查方法才能得到滿意的檢查結果。
波峰焊質量檢查方法：
1.外觀查看
主要是經過目測進行查看，有時需求用手模摸，看是不是有松動、焊接不牢。有時還需求憑借放大鏡，仔細觀察是不是存在下列表象，若是有，則需求修正。
(1)搭焊
搭焊是指波峰焊相鄰兩個或幾個焊點銜接在一起的表象。顯著的搭焊較易發現，但細微的搭焊用目測較難發現，只要經過電功能的檢測才干露出出來。構成的原因是：焊料過多，或許焊接溫度過高。損害是：焊接后的波峰焊不能正常作業，乃至燒壞元器材，嚴峻的危及商品安全和人身安全。
(2)焊錫過多
焊錫堆積過多，焊點的外形概括不清，好像丸子狀，底子看不出導線的形狀。構成的原因是：波峰焊焊料過多，或許是元器材引線不能潮濕，以及焊料的溫度不合適。損害是：簡單短路，能夠包藏焊點缺點，器材間打火。
(3)毛刺
焊料構成一個或多個毛刺，毛刺超過了答應的引出長度，將構成絕緣間隔變小，尤其是對高壓電路，將構成打火表象，好像石鐘乳形。構成的原因是：焊料過多、焊接時刻過長，使焊錫藏性添加，當烙鐵脫離焊點時就簡單發生毛刺表象。損害是：簡單構成搭焊、器材間高壓打火。
(4)松香過多
焊縫中夾有松香，外表豆腐渣形狀，構成的原因是：因焊盤氧化、臟污、預處理不良等，在焊接時加焊劑太多。損害是：強度不行，導電不良，外觀欠安。
5.焊接檢驗的方法有哪些
原發布者：345010967
1、目視檢測（VT） 目視檢測，是國內實施的比較少，但在國際上非常重視的無損檢測第一階段首要方法。按照國際慣例，目視檢測要先做，以確認不會影響后面的檢驗，再接著做四大常規檢驗。例如BINDT的PCN認證，就有專門的VT1、2、3級考核，更有專門的持證要求。經過國際級的培訓，其VT檢測技術會比較專業，而且很受國際機構的重視。 VT常常用于目視檢查焊縫，焊縫本身有工藝評定標準，都是可以通過目測和直接測量尺寸來做初步檢驗，發現咬邊等不合格的外觀缺陷，就要先打磨或者修整，之后才做xuyu其他深入的儀器檢測。例如焊接件表面和鑄件表面較多VT做的比較多，而鍛件就很少，并且其檢查標準是基本相符的。2、射線照相法（RT） 是指用X射線或γ射線穿透試件，以膠片作為記錄信息的器材的無損檢測方法，該方法是最基本的，應用最廣泛的一種非破壞性檢驗方法。 1、射線照相檢驗法的原理：射線能穿透肉眼無法穿透的物質使膠片感光，當X射線或r射線照射膠片時，與普通光線一樣，能使膠片乳劑層中的鹵化銀產生潛影，由于不同密度的物質對射線的吸收系數不同，照射到膠片各處的射線能量也就會產生差異，便可根據暗室處理后的底片各處黑度差來判別缺陷。 2、射線照相法的特點：射線照相法的優點和局限性總結如下： a.可以獲得缺陷的直觀圖像，定性準確，對長度、寬度尺寸的定量也比較準確； b.檢測結果有直接記錄，可長期保存； c.對體積型缺陷（氣孔、夾渣、夾鎢、
6.焊接質量的檢測常用哪些方法
一 外觀檢驗
用肉眼或放大鏡觀察是否有缺陷，如咬邊、燒穿、未焊透及裂紋等，并檢查焊縫外形尺寸是否符合要求。
二 密封性檢驗
容器或壓力容器如鍋爐、管道等要進行焊縫的密封性試驗。密封性試驗有水壓試驗、氣壓試驗和煤油試驗幾種。
1水壓試驗 水壓試驗用來檢查焊縫的密封性，是焊接容器中用得最多的一種密封性檢驗方法。
2氣壓試驗 氣壓試驗比水壓試驗更靈敏迅速，多用于檢查低壓容器及管道的密封性。將壓縮空氣通入容器內，焊縫表面涂抹肥皂水，如果肥皂泡顯現，即為缺陷所在。
3煤油試驗 在焊縫的一面涂抹白色涂料，待干燥后再在另一面涂煤油，若焊縫中有細微裂紋或穿透性氣孔等缺陷，煤油會滲透過去，在涂料一面呈現明顯油斑，顯現出缺陷位置。
三 焊縫內部缺陷的無損檢測
1 滲透檢驗 滲透檢驗是利用帶有熒光染料或紅色染料的滲透劑的滲透作用，顯示缺陷痕跡的無損檢驗法，常用的有熒光探傷和著色探傷。將擦洗干凈的焊件表面噴涂滲透性良好的紅色著色劑，待滲透到焊縫表面的缺陷內，將焊件表面擦凈。再涂上一層白色顯示液，待干燥后，滲入到焊件缺陷中的著色劑由于毛細作用被白色顯示劑所吸附，在表面呈現出缺陷的紅色痕跡。滲透檢驗可用于任何表面光潔的材料。
2 磁粉檢驗 磁粉檢驗是將焊件在強磁場中磁化，使磁力線通過焊縫，遇到焊縫表面或接近表面處的缺陷時，產生漏磁而吸引撒在焊縫表面的磁性氧化鐵粉。根據鐵粉被吸附的痕跡就能判斷缺陷的位置和大小。磁粉檢驗僅適用于檢驗鐵磁性材料表面或近表面處的缺陷。
3 射線檢驗 射線檢驗有X射線和Y射線檢驗兩種。當射線透過被檢驗的焊縫時，如有缺陷，則通過缺陷處的射線衰減程度較小，因此在焊縫背面的底片上感光較強，底片沖洗后，會在缺陷部位顯示出黑色斑點或條紋。X射線照射時間短、速度快，但設備復雜、費用大，穿透能力較Y射線小，被檢測焊件厚度應小于30mm。而Y射線檢驗設備輕便、操作簡單，穿透能力強，能照投300mm的鋼板。透照時不需要電源，野外作業方便。但檢測小于50mm以下焊縫時，靈敏度不高。
4 超聲波檢查 超聲波檢驗是利用超聲波能在金屬內部傳播，并在遇到兩種介質的界面時會發生反射和折射的原理來檢驗焊縫內部缺陷的。當超聲波通過探頭從焊件表面進入內部，遇到缺陷和焊件底面時，發生反射，由探頭接收后在屏幕上顯示出脈沖波形。根據波形即可判斷是否有缺陷和缺陷位置。但不能判斷缺陷的類型和大小。由于探頭與檢測件之間存在反射面，因此超聲波檢查時應在焊件表面涂抹耦合劑。
7.焊縫質量檢測手段有哪些
回流焊的質量檢查方法： 回流焊的焊接質量的方法目前常用的有目檢法，自動光學檢查法，電測試法，X-光檢查法，以及超聲波檢測法。
1）目檢法 簡單，低成本。但效率低，漏檢率高，還與人員的經驗和認真程度有關。
2）電測試法 自動化。可以檢查各種電氣元件的正確連接。
但需要復雜的針床模具，價格高，維護復雜。對焊接的工藝性能，例如焊點光亮程度，焊點質量等無法檢驗。
另外，隨著電子產品裝連越來越向微型化，高密度以及BGA,CSP方向發展，ICT的測針方法受到越來越多的局限。 3）超聲波檢測法 自動化。
通過超聲波的反射信號可以探測元件尤其時QFP,BGA等IC芯片封裝內部發生的空洞，分層等缺陷。它的缺點是要把PCB板放到一種液體介質才能運用超聲波檢驗法。
較適合于實驗室運用。 4)X-光檢查法 自動化。
可以檢查幾乎全部的工藝缺陷。通過X-Ray的透視特點，檢查焊點的形狀，和電腦庫里標準的形狀比較，來判斷焊點的質量。
尤其對BGA,DCA元件的焊點檢查，作用不可替代。無須測試模具。
但對錯件的情況不能判別。缺點價格目前相當昂貴。
5）自動光學檢查法 自動化。避免人為因素的干擾。
無須模具?？蓹z查大多數的缺陷，但對BGA,DCA等焊點不能看到的元件無法檢查。
對于各種檢查方法，既各有特色，又相互覆蓋。 可以看出，BGA，元件外觀，及元件值的檢驗分別為X光，自動光學，及ICT檢測法特有的檢查手段，其余的功能都相互有交*。
例如，用光學檢查方法解決表面可見的焊盤焊點和元件對錯識別，用X-Ray檢查不可見的元件焊點如BGA,DCA，插件過孔的焊錫情況，但如果不用ICT，元件值錯無法檢查；又例如，用ICT檢查開路，短路等電性能，用X-Ray檢查所有元件的焊點質量，但如果不用光學檢查儀對外觀破損的元件亦無法檢驗。 因此，只有綜合使用或根據產品具體情況來安排檢查方法才能得到滿意的檢查結果。
波峰焊質量檢查方法： 1.外觀查看 主要是經過目測進行查看，有時需求用手模摸，看是不是有松動、焊接不牢。有時還需求憑借放大鏡，仔細觀察是不是存在下列表象，若是有，則需求修正。
（1）搭焊 搭焊是指波峰焊相鄰兩個或幾個焊點銜接在一起的表象。顯著的搭焊較易發現，但細微的搭焊用目測較難發現，只要經過電功能的檢測才干露出出來。
構成的原因是：焊料過多，或許焊接溫度過高。損害是：焊接后的波峰焊不能正常作業，乃至燒壞元器材，嚴峻的危及商品安全和人身安全。
（2）焊錫過多 焊錫堆積過多，焊點的外形概括不清，好像丸子狀，底子看不出導線的形狀。構成的原因是：波峰焊焊料過多，或許是元器材引線不能潮濕，以及焊料的溫度不合適。
損害是：簡單短路，能夠包藏焊點缺點，器材間打火。 （3）毛刺 焊料構成一個或多個毛刺，毛刺超過了答應的引出長度，將構成絕緣間隔變小，尤其是對高壓電路，將構成打火表象，好像石鐘乳形。
構成的原因是：焊料過多、焊接時刻過長，使焊錫藏性添加，當烙鐵脫離焊點時就簡單發生毛刺表象。損害是：簡單構成搭焊、器材間高壓打火。
（4）松香過多 焊縫中夾有松香，外表豆腐渣形狀，構成的原因是：因焊盤氧化、臟污、預處理不良等，在焊接時加焊劑太多。損害是：強度不行，導電不良，外觀欠安。
