鋼筋的冷拉控制方法(鋼筋冷加工的方法有幾種)
1.鋼筋冷加工的方法有幾種
鋼筋冷加工包括冷拉和冷拔。在常溫下，對鋼筋進行冷拉和冷拔，可提高鋼筋的屈服點，提高鋼筋的強度，達到節(jié)約鋼材的目的。鋼筋經過冷加工后，強度提高、塑性降低，在工程上常采用。
1.鋼筋的冷拉
鋼筋冷拉指在常溫條件下，以超過原來鋼筋屈服點強度的拉應力，強行拉伸鋼筋，使鋼筋產生塑性變形，以達到提高鋼筋屈服點強度和節(jié)約鋼材為目的的一種制作工藝。冷拉鋼筋是將熱軋鋼筋經過冷加工，硬度大、韌性差，提高了鋼筋的屈服點強度，節(jié)約了鋼材，也滿足預應力鋼筋混凝土結構所用鋼筋的需要。鋼筋冷拉的控制方法有控制應力或控制冷拉率兩種。用作預應力筋的鋼筋混凝土，冷拉時宜采用控制應力的方法。不能分清爐批的熱軋鋼筋的冷拉不應采用控制冷拉率的方法。
2.鋼筋的冷拔
鋼筋冷拔是指HPB300級光圓鋼筋在常溫下強力拉拔，使其通過特制的鎢合金拔絲?？?，使鋼筋變細、產生較大的塑性變形、提高強度、塑性降低、硬度提高的一種制作工藝。
2.鋼筋冷拉控制方法
冷拉應力控制的情況：
對于Ⅱ、Ⅲ、Ⅳ級鋼筋和5號鋼的鋼筋，在冷拉后，作預應力鋼筋使用的，要用冷拉應力控制。但鋼筋冷拉后經檢查，最大冷拉率超過了規(guī)范規(guī)定（表3——1）值，還要再進行機械能實驗。

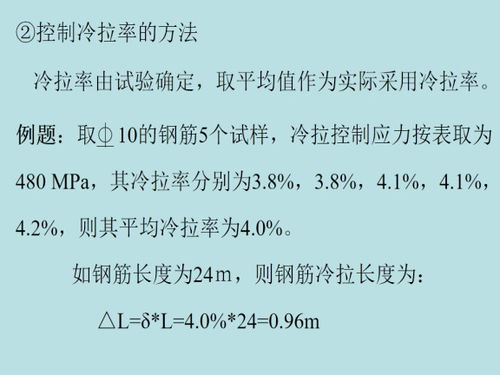

2）冷拉率測定控制要求：
以冷拉率控制鋼筋冷拉時，控制值要由試驗確定。試驗測定時要求：同爐同批的測定試件，不能少于4個，每個試件都要按規(guī)范規(guī)定的冷拉應力測定相應的冷拉率，并取試件的平均值作為該爐該批鋼筋的實際冷拉率。如果鋼筋強度偏高，，平均的冷拉率低于1%時，在鋼筋冷拉時，仍要按1%的冷拉率控制。
3）不同爐批的冷拉控制：
對于混雜，分不清爐批的鋼筋，冷拉時，不能用冷拉率控制，而且要冷拉多根連接的鋼筋，每根的冷拉率和控制應力都要符合規(guī)范規(guī)定（表3——1）。
4）冷拉速度控制：
要使鋼筋充分變形，就要適當控制冷拉速度，一般以0.5——1.0為宜。同時要求，冷拉到規(guī)定的應力和冷拉率以后，隨即停拉2——3以后，再放松鋼筋，結束冷拉，以給鋼筋充分變形的時間。
5）冷拉控制方法：
冷拉時只用冷拉率或者冷拉應力控制叫單控，冷拉時冷拉率和冷拉應力同時應用，稱為雙控。采用單控，施工簡單方便。但對于材質不均勻的鋼筋，不可能逐根試驗（逐根試驗，費工費料，不可能這樣做，有的同一根鋼筋冷拉率也不一樣）冷拉質量得不到保證。雙控方法可以避免上述問題。冷拉時，對于控制應力已經達到，冷拉率沒有超過允許值的，可以認為合格。但是，如果冷拉率已經達到，而冷拉應力還達不到控制應力，這種鋼筋要降低強度使用。對于預應力鋼筋必須采用雙控方法。
3.鋼筋冷拉控制方法
冷拉應力控制的情況： 對于Ⅱ、Ⅲ、Ⅳ級鋼筋和5號鋼的鋼筋，在冷拉后，作預應力鋼筋使用的，要用冷拉應力控制。
但鋼筋冷拉后經檢查，最大冷拉率超過了規(guī)范規(guī)定（表3——1）值，還要再進行機械能實驗。 2）冷拉率測定控制要求： 以冷拉率控制鋼筋冷拉時，控制值要由試驗確定。
試驗測定時要求：同爐同批的測定試件，不能少于4個，每個試件都要按規(guī)范規(guī)定的冷拉應力測定相應的冷拉率，并取試件的平均值作為該爐該批鋼筋的實際冷拉率。如果鋼筋強度偏高，，平均的冷拉率低于1%時，在鋼筋冷拉時，仍要按1%的冷拉率控制。
3）不同爐批的冷拉控制： 對于混雜，分不清爐批的鋼筋，冷拉時，不能用冷拉率控制，而且要冷拉多根連接的鋼筋，每根的冷拉率和控制應力都要符合規(guī)范規(guī)定（表3——1）。 4）冷拉速度控制： 要使鋼筋充分變形，就要適當控制冷拉速度，一般以0.5——1.0為宜。
同時要求，冷拉到規(guī)定的應力和冷拉率以后，隨即停拉2——3以后，再放松鋼筋，結束冷拉，以給鋼筋充分變形的時間。 5）冷拉控制方法： 冷拉時只用冷拉率或者冷拉應力控制叫單控，冷拉時冷拉率和冷拉應力同時應用，稱為雙控。
采用單控，施工簡單方便。但對于材質不均勻的鋼筋，不可能逐根試驗（逐根試驗，費工費料，不可能這樣做，有的同一根鋼筋冷拉率也不一樣）冷拉質量得不到保證。
雙控方法可以避免上述問題。冷拉時，對于控制應力已經達到，冷拉率沒有超過允許值的，可以認為合格。
但是，如果冷拉率已經達到，而冷拉應力還達不到控制應力，這種鋼筋要降低強度使用。對于預應力鋼筋必須采用雙控方法。
4.鋼筋冷拉操作方法是什么
鋼筋冷拉的主要工序有鋼筋上盤、切斷、放圈、夾緊夾具、冷拉開始、觀察控制值、停止冷拉、放松夾具、捆扎堆放。
冷拉設備主要是由拉力裝置、承力結構、鋼筋夾具及測量裝置等組成。拉力裝置一般都是由卷揚機、張拉小車及滑輪組等組成。
當缺乏卷揚機時則也可采用普通液壓千斤頂、長沖程千斤頂或是預應力用的千斤頂?shù)却妗?但用千斤頂冷拉時的生產率較低，千斤頂很容易磨損。
承力結構則可采用鋼筋混凝土壓桿；當拉力較小或者是臨時性工程中，可采用地錨。冷拉長度的測量可用標尺，測力計則可用電子秤或是附有油表的液壓千斤頂或彈簧測力計。
測力計一般適合設置在張拉端定滑輪組處，若是設置在固定端時，則應設防護裝置，以免鋼筋斷裂時損壞測力計。 為安全起見，則冷拉時鋼筋應緩緩拉伸，緩緩的放松，并應防止斜拉，正對鋼筋兩端不允許站人，且冷拉時人員不得跨越鋼筋。
冷拉操作要點如下：1）對鋼筋的爐號、原材料的質量需要進行檢查，對不同爐號的鋼筋分別進行冷拉，不得混雜。2）冷拉前，應對設備，特別是測力計需要進行校驗和復核，應做好記錄以確保冷拉質量。
3）鋼筋應先拉直（約為冷拉應力的10%），然后量其長度然后再行冷拉。4）冷拉時，為使鋼筋變形能夠充分發(fā)展，則冷拉速度不宜快。
一般都是以0。5-lm/min為宜，當達到規(guī)定的控制應力（或冷拉長度）后，則須稍停（約1-2min），待鋼筋變形充分發(fā)展后，再放松鋼筋，在冷拉結束。
鋼筋需要在負溫下進行冷拉時，并且其溫度不宜低于_20°（：，如采用控制應力的方法時，則冷拉控制應力應較常溫可提高30MPa；應采用控制冷拉率方法時，冷拉率與常溫相同。5）鋼筋伸長的起點應以鋼筋發(fā)生初應力時為準。
如無儀表觀測時，可觀測鋼筋表面的浮銹或氧化鐵皮，以開始剝落時起計。 6）預應力鋼筋應先對焊后冷拉，以免后焊因高溫而使冷拉后的強度降低。
如焊接接頭被拉斷，可切除該焊區(qū)總長約為200-300mm，重新焊接后再冷拉，但一般不超過2次。7）鋼筋時效可采用自然時效，冷拉后宜在常溫（15-2CTC）下放置一段時間（一般為7-14天）后使用。
8）鋼筋冷拉后應防止經常雨淋、水濕，因鋼筋冷拉后性質尚未穩(wěn)定，遇水易變脆，易生銹。
5.鋼筋冷拉是什么技術,有什么要求
鋼筋冷拉的作用是為了產生預應力，鋼筋冷拉重要是為了提高鋼筋的應力.需要有專業(yè)設備來做??！鋼筋冷拉機??！冷拉是在常溫條件下，以超過原來鋼筋屈服點強度的拉應力，強行拉伸鋼筋，使鋼筋產生塑性變形以達到提高鋼筋屈服點強度和節(jié)約鋼材為目的。
鋼筋冷拉概念：以節(jié)約鋼材、提高鋼筋屈服強度為目的，以超過屈服強度而又小于極限強度的拉應力拉伸鋼筋，使其產生塑性變形的做法叫鋼筋冷拉。
1. 第一次冷拉效果：
取一鋼筋對其施加拉應力冷拉，鋼筋會發(fā)生變形（并作應力——應變圖）。隨著拉應力增加，鋼筋內部承受的拉應力逐漸增大。當鋼筋內部產生的拉應力超過鋼筋具有的屈服點A，而達到C后，停止冷拉，卸去荷載。此時可以看到，鋼筋已產生塑性變形，在卸荷過程中，應力——應變圖有一個變化，直線O1C比直線OA要緩。
2. 第二次冷拉效果：
重新施加拉應力，將鋼筋拉伸到破壞，應力——應變圖出現(xiàn)新的變化，新的屈服點在C點附近，明顯高于原來的屈服點A。這個變化說明，鋼筋的塑性發(fā)生了變化，塑性小了，硬度大了，鋼筋的強度得到提高，這一現(xiàn)象叫“變形硬化”。
經過以上兩次過程冷拉鋼（筋）制作完成。
6.當鋼筋采用冷拉方法調直時,對冷拉率有哪些具體要求
GB50204-2002 混凝土結構工程施工質量驗收規(guī)范 （2011年版）第5.3.2A條規(guī)定：
鋼筋調直后應進行力學性能和重量偏差的檢驗，其強度應符合有關標準的規(guī)定。盤卷鋼筋和直條鋼筋調直后的斷后伸長率、重量負偏差應符合表5.3.2A的規(guī)定。
鋼筋下料長度應根據構件尺寸、混凝土保護層厚度，鋼筋彎曲調整值和彎鉤增加長度等規(guī)定綜合考慮。
擴展資料：
現(xiàn)實狀況HPB235熱軋光面鋼筋質量穩(wěn)定，塑性好易成型，但屈服強度較低，雖不宜用作結構中的受力鋼筋，但大量被用作箍筋、分布筋，是一種常見的、使用量較大，一般需要進行調直加工的鋼筋。
這一現(xiàn)象的存在給工程質量留下隱患，需要對此進行嚴格控制。
在用冷拉方法調直時，時常存在冷拉率超過規(guī)范允許值，導致鋼筋直徑減小，脆性增加，延性不符合要求的現(xiàn)象。
參考資料來源：百度百科 ——冷拉鋼筋
