tracepro實驗報告范文(科技實驗報告范文)
tracepro實驗報告范文
tracepro實驗報告范文
一.實驗概況
實驗時間：
實驗地點： 合肥工業大學儀器學院平房實驗室
指導老師：郎賢禮
實驗要求：1.熟練TracePro軟件基本功能及實際操作方法；
2.掌握光學器件設計的原理及一般步驟；
3.會對設計好的光學器件進行數據圖像分析；
4.能夠自己設計簡單的光學器件。
二.實驗內容
（一）軟件介紹 TracePro是一套普遍用于照明系統、光學分析、輻射度分析及光度分析的光線模擬軟體。它是第一套以ACIS solid modeling kernel為基本的光學軟體。 第一套結合真實固體模型、強大光學分析功能、資料轉換能力強及易上手的.使用介面的模擬軟件。
TracePro可利用在顯示器產業上，它能模仿所有類型的顯示系統，從背光系統，到前光、光管、光纖、顯示面板和LCD投影系統。 應用領域包括：照明、導光管、背光模組、薄膜光學、光機設計、投影系統、雜散光、雷射邦浦 常建立的模型：照明系統、燈具及固定照明、汽車照明系統（前頭燈、尾燈、內部及儀表照明）、望遠鏡、照相機系統、紅外線成像系統、遙感系統、光譜儀、導光管、積光球、投影系統、背光板。 TracePro作為下一代偏離光線分析軟件，需要對光線進行有效和準確地分析。為了達到這些目標，TracePro具備以下這些功能：處理復雜幾何的能力，以定義和跟蹤數百萬條光線；圖形顯示、可視化操作以及提供3D實體模型的數據庫；導入和導出主流CAD軟件和鏡頭設計軟件的數據格式。通過軟件設計和仿真功能，可以: 得到燈具的出光角度： 只需有燈具的 3D模塊便可通過軟件仿真功能預判燈具出光角度，以此判斷燈具是否達到設計目標。 得到燈具出光光斑圖和照度圖： 可以模擬燈具打在不同距離得到的光斑、照度圖分布情況,以此判斷燈具出光性能。 燈具修改建議功能： 如果通過軟件判斷初步設計燈具性能不符合要求，TracePro 光線可視圖可以看到形成配光圖每段曲線是由罩那段曲線形成，以提供修改建議。 準配光圖和 IES 文件： 可導出標準配光圖和IES 文件，用于照明工程設計。 實際效益通過軟件的仿真功能，可以一次次在軟件中完成燈具結構不同狀態下時的出光性能，而不需每次燈具修改都需開?；蜃鍪职搴鬁y(cè)試才知道，這就大大縮短了產品開發周期、節省開模成本費用、提高產品設計準確性。
在使用上 ，TracePro使用十分簡單，即使是新手也可以很快學會。TracePro使用上只要分5步： 1、建立幾何模型； 2、設置光學材質； 3、定義光源參數； 4、進行光線追跡； 5、分析模擬結果。
（二）實驗操作
（1）建模：
立體建模使一項用虛擬物質建立計算機模型的技術，它就像你用真實的物質建模一樣。一個三維立體模型被定義為由有限的表面組成。通過立體建模你可以避免普通建模的很多錯誤。你可 以相信你所建的模型外形上使正確可信的。TracePro擁有許多方法來建模和對模型進行操作。
可從其他立體建模程序?qū)?/p>
可從鏡頭設計程序?qū)? TracePro將自動生成立體模型
可用TracePro建立塊，柱，錐，球面和薄紙thin sheets.
Create solid objects needed for optomechanical systems 包括光學元件，反射體，集中體
concentrators, 菲涅耳透鏡，baffle vanes.
通過布爾運算建立復雜模型，布爾運算包含：相交，相減，聯合
通過Sweep和Revolve命令對模型進行修改。
比如：建立方塊模型，步驟如下
1. 選擇Insert Primitive Solids中的塊選項卡
2. 輸入x， y，z寬度
3. 輸入塊的中心坐標
4. 如果你想旋轉塊，則輸入相對于x， y，z 坐的旋轉角
5. 點擊Insert 按鈕創建塊 如果沒有看見所創物件，可能是它不在視場之內或體積太小?？梢酝ㄟ^改口視場大小來進行觀察。
再如創建圓柱步驟：
1. 選擇Insert Primitive Solids中的圓柱選項
2. 選擇圓柱Cylinder radio按鈕
3. 輸入底面中心的XYZ位置
4. 輸入半徑
5. 輸入圓柱長度
6. 如果想要旋轉圓柱分別輸入相對于XYZ坐標軸的旋轉角度。
對于Z軸，不存在旋轉
7. 點擊Insert 按鈕創建圓柱。 卡 建變的窗標軸
（2）球形反光碗的設計
球形反光碗是使用耐熱玻璃（例如：PYREX）壓制成型，其內部經高光潔度拋 光處理并涂鍍反光膜，可將投影燈的后部光能有效地反射至前方，提高投影燈光能利 用率。
科技實驗報告范文
科技實驗報告范文
一、定義與作用
實驗報告，就是在某項科研活動或?qū)I(yè)學習中，實驗者把實驗的目的、方法。步驟、結果等，用簡潔的語言寫成書面報告。
實驗報告必須在科學實驗的基礎上進行。成功的或失敗的實驗結果的記載，有利于不斷積累研究資料，總結研究成果，提高實驗者的觀察能力。分析問題和解決問題的能力，培養理論聯系實際的學風和實事求是的科學態度。
二、寫作要求
實驗報告的種類繁多，其格式大同小異，比較固定。實驗報告，一般根據實驗的先后順序來寫，主要內容有：
1.實驗名稱名稱，要用最簡練的語言反映實驗的內容。如驗證某定律，可寫成“驗證×××”;如測量的實驗報告，可寫成“×××的測定?！?/p>
2.實驗?zāi)康膶?shí)驗?zāi)康囊鞔_，要抓住重點，可以從理論和實踐兩個方面考慮。在理論上，驗證定理定律，并使實驗者獲得深刻和系統的理解，在實踐上，掌握使用儀器或器材的技能技巧。
3.實驗用的儀器和材料如玻璃器皿。金屬用具、溶液、顏料、粉劑、燃料等。
4.實驗的步驟和方法這是實驗報告極其重要的內容。這部分要寫明依據何種原理。定律或操作方法進行實驗，要寫明經過哪兒個步驟。還應該畫出實驗裝置的結構示意圖，再配以相應的.文字說明，這樣既可以節省許多文字說明，又能使實驗報告簡明扼要。清楚明白。
5.數據記錄和計算指從實驗中測到的數據以及計算結果。
6.結果即根據實驗過程中所見到的現象和測得的數據，作出結論。
7.備注或說明可寫上實驗成功或失敗的原因，實驗后的心得體會、建議等。

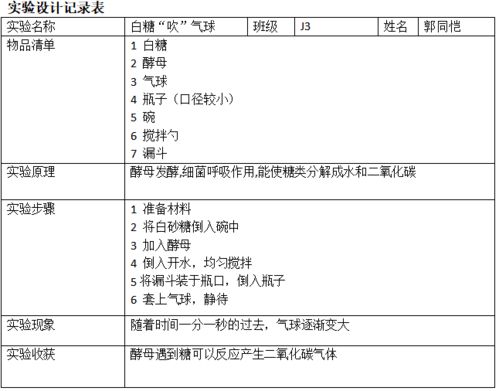

有的實驗報告采用事先設計好的表格，使用時只要逐項填寫即可。
三、撰寫時應注意事項
寫實驗報告是一件非常嚴肅。認真的工作，要講究科學性、準確性。求實性。在撰寫過程中，常見錯誤有以下幾種情況：
1.觀察不細致，沒有及時、準確、如實記錄。
在實驗時，由于觀察不細致，不認真，沒有及時記錄，結果不能準確地寫出所發生的各種現象，不能恰如其分。實事求是地分析各種現象發生的原因。故在記錄中，一定要看到什么，就記錄什么，不能弄虛作假。為了印證一些實驗現象而修改數據，假造實驗現象等做法，都是不允許的。
2.說明不準確，或?qū)哟尾磺逦?/p>
比如，在化學實驗中，出現了沉淀物，但沒有準確他說明是“晶體沉淀”，還是“無定形沉淀”。說明步驟，有的說明沒有按照操作順序分條列出，結果出現層次不清晰。凌亂等問題。
3.沒有盡量采用專用術語來說明事物。
例如，“用棍子在混合物里轉動”一語，應用專用術語“攪拌”較好，既可使文字簡潔明白，又合乎實驗的情況。
4.外文、符號、公式不準確，沒有使用統一規定的名詞和符號。
驗證歐姆定律
【實驗?zāi)康摹客ㄟ^實驗加深對歐姆定律的理解，熟悉電流表、電壓表、變阻器的使用方法。
【知識準備】學習有關理論(略)
【實驗器材和裝置】器材：電流表、電壓表、電池組、定值電阻滑動變阻器、導線、開關、裝置(略)
【實驗步驟】
1. 按圖示連接電路。
2.保持定值電阻r不變，移動滑動變阻器的銅片，改變加在r兩端的電壓，將電流表、電壓表所測得的電流強度。電壓的數值依次填人表一。
3.改變定值電阻凡同時調節變阻器，使加在r兩端的電壓保持不變，將電阻r的數值與電流表測得的電流強度的數值依次填人表二。
4.通過實驗分析：當r一定時，i和v的關系及v一定時，i與r的關系。
表 一
r(歐姆)=4ωv(伏特)0.4v0.8v 1.2v
i(安培) 0.1a0.2a0.3a
表 二
v(伏特)=0.6vr(歐姆)1ω2ω 4ω
i(安培)0.6a0.3a0.15a
【實驗記錄】
1.調節滑動變阻器礦，觀察電壓表和電流表，可以看出，電阻r兩端的電壓增大到幾倍，通過它的電流強度也增大到幾倍。這表明，在電阻一定時，通過導體的電流強度同這段導體上的電壓成正比。
2.更換不同的定值電阻，調節滑動變阻器礦，保持r的電壓不變，可以看出，定值電阻r的數值增大到幾倍，通過它的電流強度就縮小到幾分之一。這表明在電壓不變時，通過導體的電流強度跟這段導體的電阻成反比。
【實驗小結】
導體中的電流強度i，跟這段導體兩端電壓v成正比，跟這段導體的電阻r成反比。用公式表示為：i=v/r。
