模擬電路題型總結(模擬電路)
1.模擬電路基礎知識
一、半導體器件包括半導體特性，半導體二極管，雙極結性三極管，場效應三極管等。
導電性介于良導電體與絕緣體之間，利用半導體材料特殊電特性來完成特定功能的電子器件。二、放大電路的基本原理和分析方法：1.原理：單管共發射極放大電路；雙極性三極管的三組態---共射 共基 共集；場效應管放大電路--共源極放大。
分壓自偏壓式共 源極放大，共漏極放大，多級放大，2方法 直流通路與交流通路；靜態工作點的分析；微變等效電路法；圖解法等等。三、放大電路的頻率響應單管共射放大電路的頻響--下限頻率，上限頻率和通頻帶頻率失真波特圖多級放大電路的頻響四、功率放大互補對稱功率放大電路—— OTL（省去輸出變壓器），OCL（實用電路）五、集成放大電路放大電路（amplification circuit）能夠將一個微弱的交流小信號（疊加在直流工作點上），通過一個裝置（核心為三極管、場效應管），得到一個波形相似（不失真），但幅值卻大很多的交流大信號的輸出。
實際的放大電路通常是由信號源、晶體三極管構成的放大器及負載組成。偏置電路，差分放大電路，中間級，輸出級。
六、放大電路的反饋正反饋和負反饋負反饋：四組態——電壓串聯，電壓并聯，電流串聯，電流并聯負反饋。（注意輸出電阻和輸入電阻的改變）負反饋的分析：Af=1/F（深度負反饋時）七、模擬信號運算電路理想運放的特點（虛短虛地）；比例運放（反向比例運放，同向比例運放，差分比例運放）；求和電路（反向輸入求和，同向輸入求和）積分電路，微分電路；對數電路，指數電路；乘法電路，除法電路。
八、信號處理電路有源濾波器（ 低通LPF，高通HPF。帶通BPF，帶阻BEF）電壓比較器（過零比較器，單限比較器，滯回比較器，雙限比較器）九、波形發生電路正弦波振蕩電路（條件，組成，分析步驟）RC正弦波振蕩電路（RC串并聯網絡選頻特性）LC 正弦波振蕩電路 （LC并聯網絡選頻特性電感三點式電容三點式）石英晶體振蕩器非正弦波振蕩器（矩形波，三角波，鋸齒形發生器）十、直流電路單相整流電路濾波電路（電容濾波，電感濾波 ，復式濾波）倍壓整流電路（二倍壓整流電路，多倍壓整壓電路）串聯型直流穩壓電路是涉及連續函數形式模擬信號的電子電路，與之相對的是數字電路，后者通常只關注0和1兩個邏輯電平。
“模擬”二字主要指電壓（或電流）對于真實信號成比例的再現，它最初來源于希臘語詞匯αν?λογο?，意思是“成比例的。
2.求數電模電的一些實用知識 面試用
百度一下 模擬電路1、基爾霍夫定理的內容是什么？（仕蘭微電子）2、平板電容公式（C=εS/4πkd）。
（未知）3、最基本的如三極管曲線特性。（未知）4、描述反饋電路的概念，列舉他們的應用。
（仕蘭微電子）5、負反饋種類（電壓并聯反饋，電流串聯反饋，電壓串聯反饋和電流并聯反饋）；負反饋饋 的優點（降低放大器的增益靈敏度，改變輸入電阻和輸出電阻，改善放大器的線性和非線性失真，有效地擴展放大器的通頻帶，自動調節作用）（未知）6、放大電路的頻率補償?shù)哪康氖鞘裁?，有哪些方法？（仕蘭微電子）7、頻率響應，如：怎么才算是穩定的，如何改變頻響曲線的幾個方法。（未知）8、給出一個查分運放，如何相位補償，并畫補償后的波特圖。

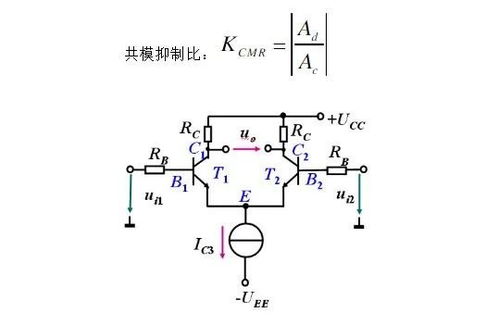

（凹凸）9、基本放大電路種類（電壓放大器，電流放大器，互導放大器和互阻放大器），優缺 點，特別是廣泛采用差分結構的原因。（未知）10、給出一差分電路，告訴其輸出電壓Y+和Y-，求共模分量和差模分量。
（未知）11、畫差放的兩個輸入管。（凹凸）12、畫出由運放構成加法、減法、微分、積分運算的電路原理圖。
并畫出一個晶體管級的運放電路。（仕蘭微電子）13、用運算放大器組成一個10倍的放大器。
（未知）14、給出一個簡單電路，讓你分析輸出電壓的特性（就是個積分電路），并求輸出端某點的 rise/fall時間。（Infineon筆試試題）15、電阻R和電容C串聯，輸入電壓為R和C之間的電壓，輸出電壓分別為C上電壓和R上電 壓，要求繪制這兩種電路輸入電壓的頻譜，判斷這兩種電路何為高通濾波器，何為低通濾 波器。
當RC<16、有源濾波器和無源濾波器的原理及區別？（新太硬件）17、有一時域信號S=V0sin(2pif0t)+V1cos(2pif1t)+V2sin(2pif3t+90)，當其通過低通、帶通、高通濾波器后的信號表示方式。（未知）18、選擇電阻時要考慮什么？（東信筆試題）19、在CMOS電路中，要有一個單管作為開關管精確傳遞模擬低電平，這個單管你會用P管還是N管，為什么？（仕蘭微電子）20、給出多個mos管組成的電路求5個點的電壓。
（Infineon筆試試題）21、電壓源、電流源是集成電路中經常用到的模塊，請畫出你知道的線路結構，簡單描述其優缺點。（仕蘭微電子）22、畫電流偏置的產生電路，并解釋。
（凹凸）23、史密斯特電路，求回差電壓。（華為面試題）24、晶體振蕩器，好像是給出振蕩頻率讓你求周期（應該是單片機的，12分之一周期。
.） （華為面試題）25、LC正弦波振蕩器有哪幾種三點式振蕩電路，分別畫出其原理圖。（仕蘭微電子）26、VCO是什么，什么參數（壓控振蕩器？） （華為面試題）27、鎖相環有哪幾部分組成？（仕蘭微電子）28、鎖相環電路組成，振蕩器（比如用D觸發器如何搭）。
（未知）29、求鎖相環的輸出頻率，給了一個鎖相環的結構圖。（未知）30、如果公司做高頻電子的，可能還要RF知識，調頻，鑒頻鑒相之類，不一一列舉。
（未知）31、一電源和一段傳輸線相連（長度為L，傳輸時間為T），畫出終端處波形，考慮傳輸線無損耗。給出電源電壓波形圖，要求繪制終端波形圖。
（未知）32、微波電路的匹配電阻。（未知）33、DAC和ADC的實現各有哪些方法？（仕蘭微電子）34、A/D電路組成、工作原理。
（未知）35、實際工作所需要的一些技術知識（面試容易問到）。如電路的低功耗，穩定，高速如何 做到，調運放，布版圖注意的地方等等，一般會針對簡歷上你所寫做過的東西具體問，肯定會問得很細（所以別把什么都寫上，精通之類的詞也別用太多了），這個東西各個人就不一樣了，不好說什么了。
（未知） _______________________________________________________________________ 數字電路1、同步電路和異步電路的區別是什么？（仕蘭微電子）2、什么是同步邏輯和異步邏輯？（漢王筆試） 同步邏輯是時鐘之間有固定的因果關系。異步邏輯是各時鐘之間沒有固定的因果關系。
3、什么是。
3.模擬電路基礎知識是什么
模電就是處理模擬電子信號的東西（連續變化的電子信號，就像溫度的連續變化一樣），其實說全面點，模電包括“低頻電子”和“高頻電子”，普通電子專業的模電教材是低頻的，而高頻有專門的教材。
初學者先學低頻吧。
這個知識就太多了，因為信號是很復雜的，用到的東西當然多了。
其實放大就是模電里很核心的一塊內容的，不要單純地去理解“放大”，要按照用途來理解，比如阻抗變換等等。. 其實對于初學者，能把二極管、三極管的原理與電路弄清楚就OK了，再適當?shù)亟佑|下電容和電感，把它們的典型電路和原理弄清楚了，模電就學成了。
4.學習模擬電路之前要會什么基礎知識
學習模擬電路之前要掌握的基礎知識有：電路基礎，信號與系統，復變函數。
電路基礎
1.電壓電流
電流的參考方向可以任意指定，分析時：若參考方向與實際方向一致，則 i>0，反之i<0。 電壓的參考方向也可以任意指定，分析時：若參考方向與實際方向一致，則u>0反之u<0。
2.功率平衡一個實際的電路中，電源發出的功率總是等于負載消耗的功率。
3.全電路歐姆定律：U=E-RI
4.負載大小的意義：電路的電流越大，負載越大。電路的電阻越大，負載越小。
5.電路的斷路與短路
電路的斷路處：I=0,U≠0 電路的短路處：U=0,I≠0 。
基爾霍夫定律 ：
1.幾個概念：支路：是電路的一個分支。結點：三條（或三條以上）支路的聯接點稱為結點?；芈罚河芍窐嫵傻拈]合路徑稱為回路。網孔：電路中無其他支路穿過的回路稱為網孔。
2.基爾霍夫電流定律：
(1)定義：任一時刻，流入一個結點的電流的代數和為零?；蛘哒f：流入的電流等于流出的電流。
(2)表達式：i進總和=0 或： i進=i出
(3)可以推廣到一個閉合面。
3.基爾霍夫電壓定律
定義：經過任何一個閉合的路徑，電壓的升等于電壓的降。或者說：在一個閉合的回路中，電壓的代數和為零?；蛘哒f：在一個閉合的回路中，電阻上的電壓降之和等于電源的電動勢之和。
電位的概念
(1)定義：某點的電位等于該點到電路參考點的電壓。
(2)規定參考點的電位為零。稱為接地。
(3)電壓用符號U表示，電位用符號V表示
(4)兩點間的電壓等于兩點的電位的差 。
(5)注意電源的簡化畫法。
信號與系統
信號與系統是大學本科層次的專業課，它的先修和基礎課為高等數學、線性代數、概率論與數理統計、隨機過程、矩陣論、電路分析基礎、模擬電子線路、數學物理方程、高頻電子線路、復變函數、大學物理。
學生應熟練地掌握本課程所講述的基本概念、基本理論和基本分析方法，并利用這些經典理論分析、解釋和計算信號、系統及其相互之間約束關系的問題。
復變函數
以復數作為自變量和因變量的函數就叫做復變函數 [1] ，而與之相關的理論就是復變函數論。解析函數是復變函數中一類具有解析性質的函數，復變函數論主要就是研究復數域上的解析函數，因此通常也稱復變函數論為解析函數論。
5.電路基礎知識
電路基礎知識的應用 ──電路工作狀態分析 河南省平頂山市衛東區田選學校 范俊奇 電路的基礎知識包括，電路的組成，電路的狀態，電路的連接關系等，是我們分析電路工作狀態的基礎。
只有能看懂電路，會正確判斷電路的連接方式，才能進一步對電路進行分析和計算。 一、電路分析的基礎知識 1.電路的組成 一個正確的電路應該有下列基本組成部分組成。
電源、用電器、開關和導線。電源起著把其他形式的能量轉化為電能并提供電能的作用；導線起著連接電路元件和把電能輸送給用電器的作用；開關控制電能的輸送（電流的通斷）；用電器將電能轉化為其他形式的能量。
如果一個電路缺少了這四個基本組成部分中的一部分，這個電路就不能工作或錯誤或存在危險（短路）。 2.電路的三種狀態 （1）通路：接通的電路。
特征：電路中有電流而且用電器正常工作。（2）開路：斷開的電路。
特征：電路中無電流，用電器不能工作。（3）短路：定義：電源兩端或用電器兩端直接用導線連接起來（電流不經過用電器）。
特征：電源短路，電路中有很大的電流，可能燒壞電源或燒壞導線的絕緣皮，很容易引起火災。并聯電路中，一旦一個支路發生短路，整個電路就短路了。
開路和通路是電路的常見狀態，比如，電燈的亮和滅。而短路是錯誤的危險狀態，是絕對應該避免的。
3.串聯電路中的局部短路 在串聯電路中，由于某種原因或實際需要，使電路中的某個用電器發生短路，而其它用電器仍然工作的電路。如圖所示電路中，當開關S閉合時，L1發生短路，L2仍有電流通過，可以發光。
4.電路的連接方式 電路的串聯和并聯是初中階段必須掌握的電學知識，是進行電路分析和計算的基礎。 （1）電路連接方式的比較。
串 聯 并 聯 定 義 把元件首尾相連逐個順次連接起來的電路 把元件首首尾尾并列的連接起來的電路 結構特征 電路中只有一條電流路徑，沒有分支。 電路中有分支（有分開的點和會合的點），電流路徑至少有兩條， 工作特征 各用電器相互影響，一處段開所有用電器都停止工作。
各支路中的用電器獨立工作，互不影響。 開 關 作 用 控制整個電路 干路中的開關控制整個電路。
支路中的開關控制該支路。 電路圖 實 例 裝飾小彩燈、開關和用電器 家庭中各用電器、各盞路燈 （2）判斷電路串聯、并聯的常用方法。
基于初中階段的學習要求，僅介紹以下常用的判斷方法，在實踐中可選擇適合自己的方法熟練掌握。 ①定義法：將用電器接線柱編號，電流流入端為“首”，電流流出端為“尾”。
觀察各用電器，若“首→尾→首→尾”連接為串聯；若“首→首”、“尾→尾”相連，為并聯。 ②結構特征分析法：在有電路圖或實物連接圖的情況下，識別電路時，可沿著電流方向分析：電源正極→各用電器→電源負極。
若途中無節點（分叉點），電流沿著一條路徑前進不分流，該電路中用電器是串聯關系；若電路有節點，電流在某一處分開，在另一處又合在一起，這些用電器就是并聯關系。 ③工作特征分析法：去掉任意一個用電器，若另一個用電器也不工作，則這兩個用電器串聯；若另一個用電器不受影響仍然工作，則這兩個用電器為并聯。
在看不到電路圖或電路實物圖情況下（如路燈、家庭電路），可根據用電器的工作特征判斷連接情況。 二、應用舉例 1.(09濟寧)如圖1所示電路中，當開關S1、S2均閉合后，說法正確的是（ ） A.L1、L2都能發光 B.L1、L2都不能發光 C.Ll能發光，L2不能發光 D.Ll不能發光，L2能發光 分析：當S1斷開，S2閉合時，L1、L2是并聯連接關系；當S1閉合時，L1發生短路。
因為是并聯電路，一處發生短路，整個電路就處于短路狀態，所以，L1、L2都不能發光，B正確。 2.(09蘭州)如圖2所示，當開關S閉合時，兩只小燈泡能同時發光的正確電路是（ ） 分析：在四個電路中，在A電路中，兩盞電燈串聯，開關S與一盞電燈并聯，當開關閉合時，與開關并聯的電燈就發生局部短路，所以，開關閉合后，只有一盞燈亮。
B電路中，是開關串聯在電路中的串聯電路，開關閉合后，電路是通路，所以，兩盞串聯的電燈都會發光，B正確。C電路中，沒有電源，是一個電路基本組成部分都不完全的錯誤的電路。
D電路中，兩盞燈并聯，S閉合時，兩燈都會發光，但一盞燈沒有開關控制，它是不符合電路基本連接要求的。 3.(09成都)如圖所示是一把既能吹冷風，又能吹熱風的電吹風的簡化電路，圖中A是吹風機，B是電熱絲。
將插頭插入插座，若只閉合開關S1，電吹風吹出的是____風；若將開關S1、S2都閉合，電吹風吹出的是____風。（填“熱”或“冷”） 分析：該裝置中，吹風機和發熱絲是并聯連接關系，S1是干路開關，它一閉合，吹風機就開始工作，吹出冷風；只有當S1、S2同時閉合時，電熱絲才能和吹風機同時工作，吹出熱風。
所以，答案是：冷、熱。 進一步分析：既然吹風機和發熱絲是并聯連接關系，為什么不給它們各安裝一個開關分別控制呢？因為，電熱絲是不能單獨工作的。
若單獨工作，產生的熱量不能及時散發出去，吹風機的內部溫度會很高，會燒壞吹風機的外殼，甚至帶來危險。所以，這樣設計，就可以避免電熱絲的單獨工作，使電吹風機既可以吹。
6.電路基礎知識
網孔電流法，對于一個閉環來講，繞這個環一圈電壓和為零，就有I1R1+I2R2+。。。=0
結點電流法，對于一個結點來講，有流入的電流就有流出的電流，即電流矢量和為零。
就有I1+I2+。。。。=0 回答者： coolday186 | 五級 | 2011-3-23 22:08
你說的是基爾霍定律吧？基爾霍夫定律分基爾霍夫電壓定律（KCL）和基爾霍夫電流定律（KVL）兩個，用他求電路中支路的電流的時候，要利用網孔結合KCL定律列電壓方程，再利用結點結合KVL列電流方程，組成方程組求解
一個網孔就是一個回路，任瞬時在這個回路中先人為的規定一個繞行方向，回路中所有元件的端電壓代數和為零（電壓方向與繞行方向相同取正，反之取負），一個節點嘛，一般是指三叉及三叉以上的線路交點，任瞬時流入這個交點的電和流出這個交點的電流代數和為零，如是你規點流入電流為正，那么流出的就為負，節點也可以是一部分電路（假想用一個球面包住這部分電路成為一個節點） 回答者： sf133510 | 二級 | 2011-3-23 22:23
以假想網孔電流作變量列寫和網孔個數相同的KVL方程， 聯立求解求出網孔電流，進而通過網孔電流與支路電流的關系再求出支路電流，或者期望再求出其它電路變量，這就是網孔電流法。對于含有理想電流源，在不能將其轉移成某個網孔電流時，可采取設其兩端電壓，來增加變量，進而增加方程。對于含有受控源的電路，其分析方法和步驟與只含獨立源電路的分析完全相同，只是要將受控變量用待求的網孔電流變量表示作為輔助方程。此法優點：同一電路所需方程數目較支路電流法少，列寫方程的規律易于掌握。缺點是不直觀，有的網孔電流不能用電流表測試。
以獨立節點的電位作為變量依KCL（連同歐姆定律）列寫節點電位方程，求解出節點電位，進而求得各支路電流或欲求的其它電路變量，這就是節點電位法。此法優點是所需方程個數少于支路電流法，特別是節點少而支路多的電路用此法尤顯方便，列寫方程的規律易于掌握。 缺點是對于一般給出的電阻參數、電壓源形式的電路求解方程工作量較大。
7.模擬電子電路
模擬電子電路不要看平時學的難，考試的時候考的很簡單.我認為你要把這門課程學好的話當然不花個幾個月是不行的，要是應付考試花一兩天甚至幾個小時都考的過60分，方案如下：
這個時候你說要把書來看一遍肯定是來不及，而且也沒的必要.把最近幾年的考試卷子一定要找到，這個就是你考試過的必要工具.找個對這個課學的可以的或者懂的到點點的，讓他給你說哈哪道大題是對應哪一章的（這個時候先專攻大題，基本上大題所對應的章節是獨立的，不會來個綜合幾章的考題），然后就靠你各個擊破了.你去分析考試題時你會發現每年的考題都用那幾個公式，基本上解題也是模式化，所以你每章認真吃透兩三道考題就OK，這個時候不要為什么要那么做，只管是什么就行.
(1)放大器電路那章是重點，直流通路，交流通路，還有交流等效電路，共基、共射、共集放大器算電壓增益，輸入，輸出電阻這些是重點花的時間要多點，最好找個人給你講要快些.差不多2小時可以把這章的大題搞定.
(2)第二個重難點就是放大電路的反饋那章，考試知識點也很固定，基本就考判斷正負反饋的方法，負反饋放大電路的放大倍數公式四種組態對放大性能對放大電路的影響反饋系數等.花1到2小時搞定.
(3)前面半導體器件介紹章節像二極管，三極管，場效應管這些東西都是基礎，這部分應該先看，因為后面要用到這里的基礎知識.也花不到好多時間.
(4)各種電壓比較器的特點，門限電壓的分析，基本運算電路的公式，矩形波和三角波電路的畫法，直流穩定電源，差分放大電路，頻率響應這些都很快1小時搞定了
(5)最后在考前半小時把填空題看一下，基本上都考幾套卷子上的了
預祝你順利通過
