1.開關電源的知識

開關電源是一種電壓轉換電路，主要的工作內容是升壓和降壓，廣泛應用于現代電子產品。

因為開關三極管總是工作在 “開” 和“關” 的狀態，所以叫開關電源。開關電源實質就是一個振蕩電路，這種轉換電能的方式，不僅應用在電源電路，在其它的電路應用也很普遍，如液晶顯示器的背光電路、日光燈等。

開關電源與變壓器相比具有效率高、穩性好、體積小 開關電源簡化圖等優點，缺點是功率相對較小，而且會對電路產生高頻干擾，電路復雜不易維修等。 在談開關電源之前，先熟悉一下變壓器反饋式振蕩電路，能產生有規律的脈沖電流或電壓的電路叫振蕩電路，變壓器反饋式振蕩電路就是能滿足這種條件的電路；它于基本放大電路與一個反饋回路組成，其中C2、L1組成一個并聯諧振選頻電路，在電路通電的瞬間VT導通，此時在C2、L1組成的并聯諧振電路上產生非常豐富的諧波，當外加頻率和并聯諧振電路的固有頻率相等時，電路進入振蕩狀態，并通過L3反饋到VT的基極進一步放大，最終形成有規律的脈沖電流或電壓輸出到負載RL上。

開關電源就是圍繞變壓器反饋式振蕩電路而設計，只不過在原來的基礎上增加了一些保護和控制電路，我們可以用分析振蕩電路的方法來分析開關電源。 開關電源振按蕩方式分，可以分為自激式和它激式兩種，自激式是無須外加信號源能自行振蕩，自激式完全可以把它看作是一個變壓器反饋式振蕩電路，而它激式則完全依賴于外部維持振蕩，在實際應用中自激式應用比較廣泛。

根據激勵信號結構分類；可分為脈沖調寬和脈沖調幅兩種，脈沖調寬是控制信號的寬度，也就是頻率，脈沖調幅控制信號的幅度，兩者的作用相同都是使振蕩頻率維持在某一范圍內，達到穩定電壓的效果。變壓器的繞組一般可以分成三種類型，一組是參與振蕩的初級繞組，一組是維持振蕩的反饋繞組，還有一組是負載繞組。

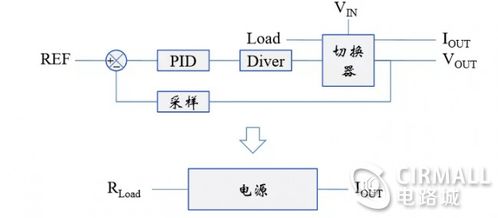

在家用電器中使用的開關電源，將220V的交流電經過橋式整流，變換成300V左右的直流電，濾波后進入變壓器后加到開關管的集電極進行高頻振蕩，反饋繞組反饋到基極維持電路振蕩，負載繞組感應的電信號，經整流、濾波、穩壓得到的直流電壓給負載提供電能。負載繞組在提供電能的同時，也肩負起穩定電壓的能力，其原理是在電壓輸出電路接一個電壓取樣裝置，監測輸出電壓的變化情況，及時反饋給振蕩電路調整振蕩頻率，從而達到穩定電壓的目的，為了避免電路的干擾，反饋回振蕩電路的電壓會用光電耦合器隔離。

大多數開關電源有待機電路，在待機狀態開關電源還在振蕩，只是頻率比正常工作時要低。 有些開關電源很復雜，元件密密麻麻，很多保護和控制電路，在沒有技術支持的情況下，維修起來是一件很頭疼的事。

在我面對這種情況時，首先我會找到開關管及其參與振蕩的外圍電路，把它從電路中分離出來，看它是否滿足振蕩的條件，如檢測偏置是否正常，正反饋有無故障，還有開關管本身，開關電源有極強大的保護功能，排除后檢察控制和保護及負載電路。

2.開關電源的知識

變頻器工作原理 變頻器主要由整流（交流變直流）、濾波、再次整流（直流變交流）、制動單元、驅動單元、檢測單元微處理單元等組成的。

1. 電機的旋轉速度為什么能夠自由地改變？ *1: r/min 電機旋轉速度單位：每分鐘旋轉次數，也可表示為rpm. 例如：2極電機 50Hz 3000 [r/min] 4極電機 50Hz 1500 [r/min] 結論：電機的旋轉速度同頻率成比例 本文中所指的電機為感應式交流電機，在工業中所使用的大部分電機均為此類型電機。感應式交流電機（以后簡稱為電機）的旋轉速度近似地確決于電機的極數和頻率。

由電機的工作原理決定電機的極數是固定不變的。由于該極數值不是一個連續的數值（為2的倍數，例如極數為2,4,6），所以一般不適和通過改變該值來調整電機的速度。

另外，頻率能夠在電機的外面調節后再供給電機，這樣電機的旋轉速度就可以被自由的控制。 因此，以控制頻率為目的的變頻器，是做為電機調速設備的優選設備。

n = 60f/p n： 同步速度 f： 電源頻率 p： 電機極對數 結論：改變頻率和電壓是最優的電機控制方法 如果僅改變頻率而不改變電壓，頻率降低時會使電機出于過電壓（過勵磁），導致電機可能被燒壞。因此變頻器在改變頻率的同時必須要同時改變電壓。

輸出頻率在額定頻率以上時，電壓卻不可以繼續增加，最高只能是等于電機的額定電壓。 例如：為了使電機的旋轉速度減半，把變頻器的輸出頻率從50Hz改變到25Hz，這時變頻器的輸出電壓就需要從400V改變到約200V 2. 當電機的旋轉速度（頻率）改變時，其輸出轉矩會怎樣？ *1： 工頻電源 由電網提供的動力電源（商用電源） *2： 起動電流 當電機開始運轉時，變頻器的輸出電流 變頻器驅動時的起動轉矩和最大轉矩要小于直接用工頻電源驅動 電機在工頻電源供電時起動和加速沖擊很大，而當使用變頻器供電時，這些沖擊就要弱一些。

工頻直接起動會產生一個大的起動起動電流。而當使用變頻器時，變頻器的輸出電壓和頻率是逐漸加到電機上的，所以電機起動電流和沖擊要小些。

通常，電機產生的轉矩要隨頻率的減?。ㄋ俣冉档停┒鴾p小。減小的實際數據在有的變頻器手冊中會給出說明。

通過使用磁通矢量控制的變頻器，將改善電機低速時轉矩的不足，甚至在低速區電機也可輸出足夠的轉矩。 3. 當變頻器調速到大于50Hz頻率時，電機的輸出轉矩將降低 通常的電機是按50Hz電壓設計制造的，其額定轉矩也是在這個電壓范圍內給出的。

因此在額定頻率之下的調速稱為恒轉矩調速. （T=Te, P60Hz時， X會相應減小 對于電機來說， T=K*I*X, (K：常數， I：電流， X：磁通)， 因此轉矩T會跟著磁通X減小而減小. 同時， 小于50Hz時， 由于I*R很小， 所以U/f=E/f不變時， 磁通（X）為常數. 轉矩T和電流成正比. 這也就是為什么通常用變頻器的過流能力來描述其過載（轉矩）能力. 并稱為恒轉矩調速（額定電流不變-->最大轉矩不變） 結論： 當變頻器輸出頻率從50Hz以上增加時， 電機的輸出轉矩會減小. 5. 其他和輸出轉矩有關的因素 發熱和散熱能力決定變頻器的輸出電流能力，從而影響變頻器的輸出轉矩能力。 載波頻率： 一般變頻器所標的額定電流都是以最高載波頻率， 最高環境溫度下能保證持續輸出的數值. 降低載波頻率， 電機的電流不會受到影響。

但元器件的發熱會減小。 環境溫度：就象不會因為檢測到周圍溫度比較低時就增大變頻器保護電流值. 海拔高度： 海拔高度增加， 對散熱和絕緣性能都有影響.一般1000m以下可以不考慮. 以上每1000米降容5%就可以了. 6. 矢量控制是怎樣改善電機的輸出轉矩能力的？ *1： 轉矩提升 此功能增加變頻器的輸出電壓（主要是低頻時），以補償定子電阻上電壓降引起的輸出轉矩?fù)p失，從而改善電機的輸出轉矩。

$ 改善電機低速輸出轉矩不足的技術 使用"矢量控制"，可以使電機在低速，如（無速度傳感器時）1Hz（對4極電機，其轉速大約為30r/min）時的輸出轉矩可以達到電機在50Hz供電輸出的轉矩（最大約為額定轉矩的150%）。 對于常規的V/F控制，電機的電壓降隨著電機速度的降低而相對增加，這就導致由于勵磁不足，而使電機不能獲得足夠的旋轉力。

為了補償這個不足，變頻器中需要通過提高電壓，來補償電機速度降低而引起的電壓降。變頻器的這個功能叫做"轉矩提升"（*1）。

轉矩提升功能是提高變頻器的輸出電壓。然而即使提高很多輸出電壓，電機轉矩并不能和其電流相對應的提高。

因為電機電流包含電機產生的轉矩分量和其它分量（如勵磁分量）。 "矢量控制"把電機的電流值進行分配，從而確定產生轉矩的電機電流分量和其它電流分量（如勵磁分量）的數值。

"矢量控制"可以通過對電機端的電壓降的響應，進行優化補償，在不增加電流的情況下，允許電機產出大的轉矩。此功能對改善電機低速時溫升也有效。

1、什么是變頻器？ 變頻器是利用電力半導體器件的通斷作用將工頻電源變換為另一頻率的電能控制裝置。 2、PWM和PAM的不同點是什么？ PWM是英文Pulse Width Modulation（脈沖寬度調制）縮寫，按一定規律改變脈沖列的脈沖寬度，以調節輸出量和波形的一種調值方式。

PAM是英文Pulse Amplitude Modulation 。

3.自學開關電源,主要掌握哪些內容

自學開關電源，需要掌握電子基礎知識，熟悉各種電子元器件的功能作用，對電路也要了解。

開關電源由整流電路、濾波電路、開關電路、開關變壓器、穩壓電路等相關電路組成。

開關電源是利用現代電力電子技術，控制開關管開通和關斷的時間比率，維持穩定輸出電壓的一種電源，開關電源一般由脈沖寬度調制（PWM）控制IC和MOSFET構成。隨著電力電子技術的發展和創新，使得開關電源技術也在不斷地創新。目前，開關電源以小型、輕量和高效率的特點被廣泛應用幾乎所有的電子設備，是當今電子信息產業飛速發展不可缺少的一種電源方式。

4.推薦一本好的開關電源入門教材

基本信息 原價：29.00元 作者：（美）馬克（Mack,R.A.） 著，謝運祥 等譯 出版社：人民郵電出版社 ISBN:9787115164223 頁碼：202 版次：1 裝幀：平裝 開本：出版時間：2007-9-1 印刷時間：2007-9-1 字 數：280000 商品標識：[ProductID] 內容簡介 本書以開關電源實用設計為主線，介紹了常用開關電源的主電路和控制電路，并討論了主電路元器件的參數計算與選擇，然后通過應用實例對開關電源的設計和分析進行了剖析。

書中主要內容包括：基本開關電路、控制電路、電源輸入級、非隔離電路、變壓器隔離型變換器、無源器件的選擇、半導體的選擇、電感的選擇、變壓器的選擇、正弦波逆變器的設計舉例、PC離線電源等。 本書結構合理，層次分明，內容深入淺出，通俗易懂。

本書適用于開關電源初學者和開關電源從業者，也適合電氣工程及其自動化專業、目錄 第1章 基本開關電路 1.1 儲能基本原理 1.2 Buck變換器 1.3 Boost變換器 1.4 反相Boost變換器 1.5 Buck Boost變換器 1.6 變壓器隔離型變換器 1.7 同步整流 1.8 電荷泵 第2章 控制電路 2.1 基本控制電路 2.2 誤差放大器 2.3 誤差放大器的補償 2.4 測試次序 2.5 典型的電壓模式PWM控制器 2.6 電流模式控制 2.7 典型的電流模式PWM控制器 2.8 電荷泵電路 2.9 多相PWM控制器 2.10 諧振模式控制器 第3章 電源輸入級 3.1 離線運行 3.2 射頻干擾抑制 3.3 安規事項 3.4 功率因數校正 3.5 浪涌電流 3.6 保持時間 3.7 輸入整流 3.8 輸入儲能電容特性 第4章 非隔離電路 4.1 通用設計方法 4.2 Buck變換器設計 4.3 Boost變換器設計 4.4 反相變換器設計 4.5 升/降壓電路設計 4.6 電荷泵設計 4.7 布線 第5章 變壓器隔離型變換器 5.1 反饋原理 5.2 反激電路 5.3 實用反激電路設計 5.4 離線式反激電路設計范例 5.5 非隔離式反激電路設計范例 5.6 正激電路 5.7 實用正激變換器設計 5.8 離線式正激變換器設計范例 5.9 非隔離式正激變換器設計范例 5.10 推挽電路 5.11 實用推挽電路設計 5.12 半橋電路 5.13 實用半橋電路設計 5.14 全橋電路 第6章 無源器件的選擇 6.1 電容的特性 6.2 鋁電解電容 6.3 固體鉭電容和鈮電容 6.4 固體聚合物電解電容 6.5 多層陶瓷電容 6.6 薄膜電容 6.7 電阻的特性 6.8 碳膜電阻 6.9 薄膜電阻 6.10 繞線電阻 第7章 半導體的選擇 7.1 二極管的特性 7.2 結型二極管 7.3 肖特基二極管 7.4 凈化 7.5 雙極型晶體管 7.6 功率場效應晶體管 7.7 柵極驅動 7.8 安全工作區和雪崩擊穿額定值 7.9 同步整流 7.10 電流檢測功率MOS場效應管 7.11 封裝的選擇 7.12 絕緣柵雙極型晶體管 第8章 電感的選擇 8.1 實際電感的特性 8.2 磁心的特性 8.3 環形扼流圈中磁粉心的設計 8.4 Boost變換器中磁心的選擇 第9章 變壓器的選擇 9.1 變壓器的特性 9.2 安全問題 9.3 實際制作的考慮 9.4 正激變壓器磁心的選擇 9.5 反激磁心的實際考慮 9.6 反激“變壓器”磁心的選擇 第10章 正弦波逆變器的設計舉例 10.1 設計要求 10.2 設計描述 10.3 前置調節器的詳細設計 10.4 輸出變換器詳細設計 10.5 H橋的詳細設計 10.6 橋驅動的詳細設計 第11章 PC離線式電源 11.1 規格要求 11.2 電源的輸入部分 11.3 直流-直流變換器 11.4 二極管的選擇 11.5 電感設計 11.6 電容設計 11.7 變壓器設計 索引。

5.開關電源的基本常識及作用有哪些

開關電源是利用現代電力電子技術，控制開關管開通和關斷的時間比率，維持穩定輸出電壓的一種電源，開關電源一般由脈沖寬度調制（PWM）控制IC和MOSFET構成。隨著電力電子技術的發展和創新，使得開關電源技術也在不斷地創新。目前，開關電源以小型、輕量和高效率的特點被廣泛應用幾乎所有的電子設備，是當今電子信息產業飛速發展不可缺少的一種電源方式。

開關電源產品廣泛應用于工業自動化控制、軍工設備、科研設備、LED照明、工控設備、通訊設備、電力設備、儀器儀表、醫療設備、半導體制冷制熱、空氣凈化器，電子冰箱，液晶顯示器，LED燈具，通訊設備，視聽產品，安防監控，LED燈帶，電腦機箱，數碼產品和儀器類等領域。

開關電源有兩種主要的工作方式：正激式變換和升壓式變換。盡管它們各部分的布置差別很小，但是工作過程相差很大，在特定的應用場合下各有優點。

6.求開關電源原理及實用電路圖

請看電路原理：/spx8655/pic/item/.jpg

還有：/spx8655/pic/item/.jpg

實際應用電路：這是一個由220V交流電源變成12V直流輸出的15W開關電源的制作電路：/spx8655/pic/item/.jpg
