電路學(電路基礎所需的知識)

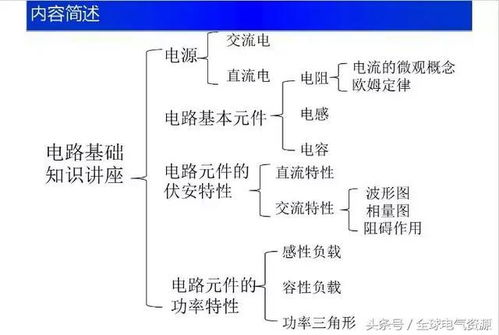

1.電路基礎所需的知識

1. 電路基礎知識 --電路

電路---是指由金屬導線和電氣以及電子部件組成的導電回路，稱其為電路。直流電通過的電路稱為“直流電路”；交流電通過的電路稱為“交流電路”。

電路的組成---電路由電源、負載、連接導線和輔助設備四大部分組成。電源提供電能的設備。電源的功能是把非電能轉變成電能。負載在電路中使用電能的各種設備統稱為負載。負載的功能是把電能轉變?yōu)槠渌问侥?。?dǎo)線連接導線用來把電源、負載和其他輔助設備連接成一個閉合回路，起著傳輸電能的作用。輔助設備用來實現對電路的控制、分配、保護及測量等作用。

電路的作用---實現電能的傳輸、分配與轉換；實現信號的傳遞與處理。

電路模型- -在電路分析中，為了方便于對實際電氣裝置的分析研究，通常在一定條件下需要對實際電路采用模型化處理，即用抽象的理想電路元件及其組合近似的代替實際的器件，從而構成了與實際電路相對應的電路模型。

2. 電路基礎知識 –電流

電流--是指單位時間內通過導體橫截面的電荷量。電流的大小稱為電流強度，是指單位時間內通過導線某一截面的電荷量。電流分直流和交流兩種，電流的方向不隨時間的變化的叫做直流，電流的大小和方向隨時間變化的叫交流。

電流單位及換算--單位是安培，簡稱“安”，符號“A”。

1A=10^-3 mA= 10^-6uA= 10^-9nA= 10^-12pA

電流是一個有方向的物理量，僅指出大小是不夠的，規定以正電荷移動的方向?yàn)殡娏鞯恼鎸?shí)方向。列寫電路方程時，電壓、電流的正、負是以電流圖上預先假定的參考方向?yàn)橐罁?jù)的，若計算結果為正值，說明電壓、電流的真實方向與參考方向相符，否則相反。

3. 電路基礎知識 –電壓、電動勢

電壓----也稱作電勢差或電位差，是衡量單位電荷在靜電場中由于電勢不同所產生的能量差的物理量。需要指出的是，“電壓”一詞一般只用于電路當中，“電勢差”和“電位差”則普遍應用于一切電現象當中。

電壓的單位----在國際單位制中的主單位是伏特，簡稱伏，用符號V表示。伏特等于對每1庫侖的電荷做了1焦耳的功，即1 V = 1 J/C。

電動勢（E）----表示電源特征的一個物理量，電源中非靜電力對電荷作功的能力，稱為電動勢，在數值上等于非靜電力把單位正電荷從電源低電位端b經電源內部移到高電位端a所作的功。

電動勢的大小----等于非靜電力把單位正電荷從電源的負極，經過電源內部移到電源正極所作的功。

電路的基本元素是元件，電路元件是實際器件的理想化物理模型，應有嚴格的定義。電路中研究的全部為集總元件，電路元件的端子數目可分為二端、三端、四端元件等。電路中最基本的幾個元件是電阻、電容和電感。下面我們依次簡單介紹一下這幾種基本元件。

5. 電路基礎知識 --電阻、電容和電感

電阻----英文名稱為Resistance，縮寫為R，它是導體的一種基本性質，與導體的尺寸、材料、溫度有關。導體的橫截面積，材料，長度可改變導體電阻的大小，有時溫度也同樣可以影響其大小。電阻的主要物理特征是變電能為熱能，也可說它是一個耗能元件，電流經過它就產生內能。電阻在電路中通常起分壓、分流的作用。對信號來說，交流與直流信號都可以通過電阻。

電容----指的是在給定電位差下的電荷儲藏量；記為C，國際單位是法拉（F）。電容也是電容器的俗稱。電容是表征電容器容納電荷的本領的物理量。我們把電容器的兩極板間的電勢差增加1伏所需的電量，叫做電容器的電容。

電感----是用絕緣導線繞制而成的電磁感應元件，也是電子電路中常用的元器件之一。電感是用漆包線、紗包線或塑皮線等在絕緣骨架或磁心、鐵心上繞制成的一組串聯的同軸線匝，它在電路中用字母“L”表示，主要作用是對交流信號進行隔離、濾波或與電容器、電阻器等組成諧振電路。

2.電路基礎知識

網孔電流法，對于一個閉環來講，繞這個環一圈電壓和為零，就有I1R1+I2R2+。。。=0

結點電流法，對于一個結點來講，有流入的電流就有流出的電流，即電流矢量和為零。

就有I1+I2+。。。。=0 回答者： coolday186 | 五級 | 2011-3-23 22:08

你說的是基爾霍定律吧？基爾霍夫定律分基爾霍夫電壓定律（KCL）和基爾霍夫電流定律（KVL）兩個，用他求電路中支路的電流的時候，要利用網孔結合KCL定律列電壓方程，再利用結點結合KVL列電流方程，組成方程組求解

一個網孔就是一個回路，任瞬時在這個回路中先人為的規定一個繞行方向，回路中所有元件的端電壓代數和為零（電壓方向與繞行方向相同取正，反之取負），一個節點嘛，一般是指三叉及三叉以上的線路交點，任瞬時流入這個交點的電和流出這個交點的電流代數和為零，如是你規點流入電流為正，那么流出的就為負，節點也可以是一部分電路（假想用一個球面包住這部分電路成為一個節點） 回答者： sf133510 | 二級 | 2011-3-23 22:23

以假想網孔電流作變量列寫和網孔個數相同的KVL方程， 聯立求解求出網孔電流，進而通過網孔電流與支路電流的關系再求出支路電流，或者期望再求出其它電路變量，這就是網孔電流法。對于含有理想電流源，在不能將其轉移成某個網孔電流時，可采取設其兩端電壓，來增加變量，進而增加方程。對于含有受控源的電路，其分析方法和步驟與只含獨立源電路的分析完全相同，只是要將受控變量用待求的網孔電流變量表示作為輔助方程。此法優點：同一電路所需方程數目較支路電流法少，列寫方程的規律易于掌握。缺點是不直觀，有的網孔電流不能用電流表測試。

以獨立節點的電位作為變量依KCL（連同歐姆定律）列寫節點電位方程，求解出節點電位，進而求得各支路電流或欲求的其它電路變量，這就是節點電位法。此法優點是所需方程個數少于支路電流法，特別是節點少而支路多的電路用此法尤顯方便，列寫方程的規律易于掌握。 缺點是對于一般給出的電阻參數、電壓源形式的電路求解方程工作量較大。

3.電路基礎的學習

電路說起來范圍廣了，主要看你需要向哪個方面發展，或者說你準備要干哪一行.如果是普通電工的話，這個相對容易.你可以找<><>之類的專業書來先看一看.等入門了或者有點頭緒論了，根據自己的需要再進行更深入的學習和實踐.如果是單純的電路基礎的話，我記得本來就有一本書.名字就叫<>，好像是黃盛蘭主編的.主要內容有電路的基本概念、電路的等效、電阻電路的分析方法、正弦交流電路、三相正弦交流電路、一階暫態電路的分析、耦合電感電路和二端口網絡。

（如果說你的物理底子有點薄的話，那建議你把中學物理再溫習一下，學起來相對會容易一些.）如果是家電維修的話，那要學習和練手的東西就太多了，除非你只是想弄個小家電維修或什么，否則的話不但要學習理論而且實際動手更重要.理論方面除了上面說到的電路基礎，還得學習更深的，比如<>，<>，這都是必須的.另外家電涉及的種類太多，所以像電工，鉗工，綜合布線這些統統都得要學.而且還得在實際的操作中積累大量的經驗.不過也別太頭大，現在的家電電路集成度都非常高，所以大部分都是直接換，相對來說要好搞一些.再者，只要多學多問多動手動腦，也就沒什么了.至于書除了前面說的，你還可以看看<>之類的，各書店和網購都有.再其它的，你可以根據自己的想法和需要選擇學習的方向.這些你可以在網上搜一搜或者到相關的論壇去看一看，這樣的信息還是非常多的.關鍵是搞清楚自己想干什么，具體目的，這樣才好有方向.最后祝你能成功。

4.從零開始學電路基礎的內容簡介

電路基礎是學習電子技術的起步知識。本書就是為使初學者從零開始，快速掌握電路基礎知識而編寫的。與傳統的電路基礎教材不同的是，本書擯棄了運用高等數學以及大量的公式計算和定量分析的講法，注重定性和概念，注重基礎知識與實踐，并配合計算機仿真軟件的仿真實驗，使基礎知識的學習做到不枯燥、不深?yuàn)W。
