鐵塔通信建設(通信塔的基本知識)

1.通信塔的基本知識

好像通信原理學這個，你可以去買相關書籍，通信塔我自己的理解就是通過無線發射無線接收，進行數據傳送。下面是資料

生產工藝：

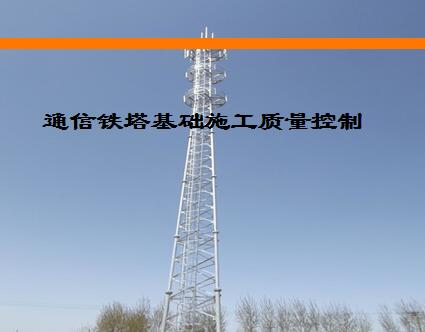

通信塔由塔體、平臺、避雷針、爬梯、天線支撐等鋼構件組成，并經熱鍍鋅防腐處理，主要用于微波、超短波、無線網絡信號的傳輸與發射等。為了保證無線通信系統的正常運行，一般把通信天線安置到最高點以增加服務半徑，以達到理想的通訊效果。而通信天線必須有通信塔來增加高度，所以通信鐵塔在通訊網絡系統中起了重要作用.本公司生產的國標通信鐵塔系列產品多年來受到移動，聯通，電信，公安部隊等部門的一致好評和贊美。

通信塔特點用途：

通信塔屬于信號發射塔的一種，也叫信號發射塔或信號塔，主要功能支持信號發射，為信號發射天線做支撐。用途移動/聯通/交通衛星定位系統（GPS）等通訊部門。

通信塔特點：在現代通訊及廣播電視信號發射塔工程建設當中，無論用戶選擇地平面或樓頂鐵塔，均起到架高通訊天線，

增加通訊或電視發射信號服務半徑，達到理想的專業通訊效果.另外樓頂還起到大樓的防雷接地、航空警示

2.通信鐵塔在施工的時候需要注意哪些方面?

蘇發照明幫您整理如下：鐵塔施工的質量主要檢查項目：

1、部件規格、數量是否符合設計圖紙。

2、節點間主材彎曲不能超過1/800。

3、螺栓與構件面接觸及出扣情況。除要求緊固一致外，螺栓的出扣情況必須滿足設計要求。

4、螺栓的防盜。是否按照省公司規范要求離地6M全部采用防盜螺栓。

5、螺栓緊固：通過扭力搬手檢查。螺栓規格為：M12時，扭矩值≥4000NNaN;:M16時，扭矩值≥6000NNaN;:M20時，扭矩值≥10000NNaN;:M24及以上時，扭矩值≥25000NNaN。

6、鐵塔傾斜：用經續儀進行測量鐵塔最頂端避雷針尖與塔腿段節點中心線的偏差情況，通常要求進行兩個塔面的測量。標準應按照省公司要求。

3.25米通訊鐵塔需要配什么樣基礎

25米通訊鐵塔需要配基礎：進場材料檢驗材料質量是工程質量的基礎，材料質量不符合要求，工程也就不可能符合標準。

所以，加強材料的檢驗，是提高工程質量的重要保證。 第一條 現場材料檢驗程序： 1、材料進場時，現場檢驗工作應由建設單位、監督單位、施工單位、供貨方等相關人員參加。

2、施工單位應填寫進場材料檢驗單，并附鋼材和其他材料的質量證明書和試驗報告送監理單。第二條現場檢驗內容：可采取目測、實測等方法。

主要檢查構件是否變形（包括運輸中的變形及焊接變形），構件的尺寸規格是否符合設計圖紙的要求，并用鍍層測厚儀抽測構件的鍍鋅厚度。如果變形，必須要求施工單位在安裝前進行矯正，并且要求當環境溫度低于-16℃時，不得對構件進行矯正。

構件外型和幾何尺寸的允許偏差應符合以下規定：構件長度：當L≤5m ±2mm；當L>5m ±3mm 鐵塔的同一層構件、桅桿的各弦桿：長度的相對差 1mm； 構件整體彎曲 L/1000，且不大于5mm；局部彎曲 被測長度的1/750，且不大于3mm；法蘭盤上孔距 單個法蘭盤上孔距 ±0.7mm；桅桿或組合構件各法蘭盤相對應的孔距：當孔徑≤￠21.5mm ±1.5mm 當孔徑≥￠26mm ±2.0mm 構件上節點板節點板在平面內偏移 1.0mm 節點板在平面外偏移 2.0mm 節點板在螺栓孔偏移 1.0mm 有多個節點板時，任意兩孔距或節點板上孔與基準線的距離 ±1.5mm 桅桿或組合構件的橫桿或斜桿在平面內和平面外的偏移 ±3.0mm 其中，新放的較復雜的鐵塔，應通過廠內試驗檢查驗收。如對材質有疑意時，應按國家有關標準作抽樣檢驗，結果符合國家標準的規定和設計文件的要求時方可采用。

采用進口鋼材和代用材料時，必須提供材料的機械性能和化學成分，并進行抽樣檢驗，經設計抽樣檢驗同意后方可采用。第二節鐵塔基礎的驗收鐵塔基礎應由建設單位、監理單位會同土建施工單位、設計單位和鐵塔安裝施工單位進行聯合驗收。

驗收時，土建施工單位應交驗下列技術文件：設計文件（包括設計變更通知和材料代用證明文件）、材料質量證明書或材料復驗報告、隱蔽工程記錄、混凝土抗壓強度實驗報告、基礎混凝土工程施工記錄、土建基礎復測記錄、地租測試記錄（地租應小于5歐姆）。聯合檢查驗收的結果應符合設計要求和國家有關質量驗收規范。

并根據基礎驗收資料復核各項數據，塔腳地腳螺栓位置，法發蘭支撐面的偏差應符合下表規定。支撐面、支座和低腳螺栓的允許偏差：項 次 項 目 允 許 偏 差 1支撐面（混凝土柱墩）①標高 ②水平度 ≤H/1500; 1/1000 2支撐面（法蘭上端面）①標高 ②水平度（法蘭上端面） ±1.5mm 1/500且不大于3mm 3地腳螺栓位置扭轉偏差（任意截面處） ±1.0mm 4地腳螺栓法蘭對角線偏差 ≤1/1500且4m時相鄰間距誤差 d≤ 4m時 d>4m時球形網架各層橫桿斷面不同度 ≤±2.00mm ≤±3.00mm ≤±1.50mm ≤±2.50mm ≤±5.00mm 對柔性斜桿和水平拉力施加預應力符合下列規定：施加力應符合設計要求，其誤差值≤±5%。

施加預應力應注意后施加預應力的桿件對已施加預應力的桿件的應力值影響，并應防止桿件受扭。桿件施加預應力應考慮光照溫度的影響。

桿件施加預應力后，不得在該桿件上及其附近施焊或加熱，同一節間的柔性桿件，宜同時施加預應力。已安裝的結構單元，在檢測調整時，應考慮外界環境影響（如風力、溫差、日照）出現的自然變形。

第二條法蘭連接的質量控制：采用法蘭連接的節點，法蘭接觸面的貼合率不低于75%，用0.3mm塞尺檢查，插入深度的面積之和不得大于總面積的25%，邊緣最大間隙不得大于0.8mm。法蘭間隙超過0.8mm時，應用墊片墊實，墊片應鍍鋅，作防腐處理。

采用節點板連接的節點，相接觸面的兩平面貼合率不低于75%，用0.3mm塞尺檢查，插入深度的面積之和不得大于總面積的25%。塔身中心垂直傾斜不得大于全塔高度的1/1500。

鋼塔扭轉角不得大于±0.1度。 第三條天線、饋線的安裝要求：天線支撐、掛高、方位應符合設計要求，并應與鋼塔結構構件牢固聯接。

饋線過橋的位置、強度等應符合設計要求，并應與鋼塔結構構件牢固聯接。拱架平面之平整度誤差≤±0.15mm。

第四條 樓梯的安裝要求：鋼樓梯踏步板應平整，傾斜度誤差≤±2.00mm。直爬樓梯上下段之間及護圈豎桿連成一體。

所有欄桿與相鄰板之間應牢固聯接。 第五條 桅桿安裝的質量控制：桅桿安裝可采用單件吊裝，擴大拼裝（單段或幾段組合）和綜合安裝，有條件十可以采用整體吊裝。

擴大拼裝和組合吊裝是，對構件的變形應作強度和穩定性驗算。需要利用桅桿構件支撐吊裝撥桿和吊裝其他設備時，應對桅桿構件做強度和穩定性驗算。

并應有可靠的措施，防止損壞構件。纖繩在安裝前應按設計要求進行試?yán)瓩z驗，桅桿安裝是纖繩應及時同步安裝，并按設計要求進行預緊。

桅桿吊裝過程中應按安裝負荷，加設臨時纖繩。桅桿中心垂直傾斜不得大于被測高度的H/1500。

纖繩地錨到桅桿中心的水平距離誤差≤H/1500，纖繩水平投影間的夾角≤±5°（度）。 第六條 構件連接和固定的質量要求：各類構件的連接接頭，必須經過經常合格后，方可緊固和焊接。

塔柱、橫桿、斜桿及塔樓主梁的連接。

4.移動信號塔塔基工程相關知識

您好，關于您這個問題，主要看移動想用什么塔，三角塔、四角塔或者單管塔。

6*6米的塔基，可以放45米的三角塔。

10*10米的塔基，可以放55米的四角塔。

而且這些東西一定要符合移動公司的標準：

我不清楚移動的標準。這里按照美國edm無線基站設計咨詢公司（愛立信公司用的表格，比較權威）的表格為準，大概講述一下通信所用信號塔的標準：

1.塔形（拉線塔、單管塔、落地塔）

2.避雷器，桿塔接地，接地環的鐵塔，蓋線，跌導體與接地極

3.縱向和橫向波導橋梁或電纜橋架/梯子

4.微波/傳輸安裝支持架安裝按設計（可選）

5.塔基礎（見所附測試報告，移動公司提供）

6.28天的鋼筒混凝土擠壓試驗（基礎和主管-提交）

7.鋼筋測試

8.工廠證書（提交）

9.塔身高（按批準的設計）

10.混凝土基座高

11.攀登階梯和安全鐵路系統（安全網系統）

12.階梯籠（為了安全）

13.工作/休息平臺

14.走線爬梯

15.電纜橋架和接點

16.錨桿、錨地

17.螺栓及螺母

18.龍門

19.蓋拉伸試驗

20.粉刷

21.對齊/垂直（指塔垂直度報告）

22.照明避雷器

23.頂及底部母線

24.鍍鋅（提交）

25.轉矩測試結果

26.塔組成結合處吻合

5.鐵塔主要做什么

中國鐵塔公司負責鐵塔建設、維護、運營；基站機房、電源、空調配套設施和室內分布系統的建設、維護、運營及基站設備的維護。

拓展資料

2014年7月15日，中國通信設施服務股份有限公司正式成立，注冊資本100億元，中國移動副總裁劉愛力出任鐵塔公司董事長，中國聯通副總裁佟吉祿出任總經理，中國電信副總經理張繼平出任監事長。

中國通信設施服務有限公司的成立有利于減少電信行業內鐵塔以及相關基礎設施的重復建設，提高行業投資效率，進一步提高電信基礎設施共建共享水平，緩解企業選址難的問題，增強企業集約型發展的內生動力，從機制上進一步促進節約資源和環境保護。同時有利于降低中國移動的總體投資規模，有效盤活資產，節省資本開支，優化現金使用，聚焦核心業務運營，提升市場競爭能力，加快轉型升級。
