電路設計6(電路工程的)

1.電路工程的基礎知識

1.電流強度：I=q/t{I：電流強度（A）,q：在時間t內通過導體橫載面的電量（C）,t：時間}

2.歐姆定律：I=U/R {I：導體電流強度（A）,U：導體兩端電壓（V）,R：導體阻值（Ω）}

3.電阻、電阻定律：R=ρL/S{ρ：電阻率（Ω?m）,L：導體的長度,S：導體橫截面積（m2）}

4.閉合電路歐姆定律：I=E/(r+R)或E=Ir+IR也可以是E=U內+U外

{I：電路中的總電流（A）,E：電源電動勢（V）,R：外電路電阻（Ω），r：電源內阻（Ω）}

5.電功與電功率：W=UIt,P=UI{W：電功（J）,U：電壓（V）,I：電流（A）,t：時間,P：電功率（W）}

6.焦耳定律：Q=I2Rt{Q：電熱（J）,I：通過導體的電流（A）,R：導體的電阻值（Ω），t：通電時間}

7.純電阻電路中：由于I=U/R,W=Q，因此W=Q=UIt=I2Rt=U2t/R

8.電源總動率、電源輸出功率、電源效率：P總=IE,P出=IU，η=P出/P總{I：電路總電流（A）,E：電源電動勢（V）,U：路端電壓（V），η：電源效率}

9.電路的串/并聯 串聯電路（P、U與R成正比） 并聯電路（P、I與R成反比）

電阻關系（串同并反） R串=R1+R2+R3+ 1/R并=1/R1+1/R2+1/R3+

電流關系 I總=I1=I2=I3 I并=I1+I2+I3+

電壓關系 U總=U1+U2+U3+ U總=U1=U2=U3

功率分配 P總=P1+P2+P3+ P總=P1+P2+P3+

10.歐姆表測電阻

(1)電路組成 （2）測量原理

兩表筆短接后，調節Ro使電表指針滿偏，得

Ig=E/(r+Rg+Ro)

接入被測電阻Rx后通過電表的電流為

Ix=E/(r+Rg+Ro+Rx)=E/(R中+Rx)

由于Ix與Rx對應，因此可指示被測電阻大小

(3)使用方法：機械調零、選擇量程、歐姆調零、測量讀數{注意擋位（倍率）}、撥off擋。

(4)注意：測量電阻時，要與原電路斷開，選擇量程使指針在中央附近，每次換擋要重新短接歐姆調零。

11.伏安法測電阻

電流表內接法：

電壓表示數：U=UR+UA

電流表外接法：

電流表示數：I=IR+IV

Rx的測量值=U/I=(UA+UR)/IR=RA+Rx>R真

Rx的測量值=U/I=UR/(IR+IV)=RVRx/(RV+R)<R真

選用電路條件Rx>>RA [或Rx>(RARV)1/2]

選用電路條件Rx<<RV [或Rx<(RARV)1/2]

12.滑動變阻器在電路中的限流接法與分壓接法

限流接法

電壓調節范圍小，電路簡單，功耗小

便于調節電壓的選擇條件Rp>Rx

電壓調節范圍大，電路復雜，功耗較大

便于調節電壓的選擇條件Rp<Rx

注1）單位換算：1A=103mA=106μA;1kV=103V=106mA;1MΩ=103kΩ=106Ω

(2)各種材料的電阻率都隨溫度的變化而變化，金屬電阻率隨溫度升高而增大；

(3)串聯總電阻大于任何一個分電阻，并聯總電阻小于任何一個分電阻；

(4)當電源有內阻時，外電路電阻增大時，總電流減小，路端電壓增大；

(5)當外電路電阻等于電源電阻時，電源輸出功率最大，此時的輸出功率為E2/(2r);

抱歉有點多，你自己整理一下吧

2.急求解電路基礎知識

電路基礎知識（一）電路基礎知識（1）——電阻 導電體對電流的阻礙作用稱著電阻，用符號R表示，單位為歐姆、千歐、兆歐，分別用Ω、KΩ、MΩ表示。

一、電阻的型號命名方法： 國產電阻器的型號由四部分組成（不適用敏感電阻） 第一部分：主稱 ，用字母表示，表示產品的名字。如R表示電阻，W表示電位器。

第二部分：材料 ，用字母表示，表示電阻體用什么材料組成，T-碳膜、H-合成碳膜、S-有機實心、N-無機實心、J-金屬膜、Y-氮化膜、C-沉積膜、I-玻璃釉膜、X-線繞。 第三部分：分類，一般用數字表示，個別類型用字母表示，表示產品屬于什么類型。

1-普通、2-普通、3-超高頻 、4-高阻、5-高溫、6-精密、7-精密、8-高壓、9-特殊、G-高功率、T-可調。 第四部分：序號，用數字表示，表示同類產品中不同品種，以區分產品的外型尺寸和性能指標等 例如：R T 1 1 型普通碳膜電阻a1} 二、電阻器的分類 1、線繞電阻器：通用線繞電阻器、精密線繞電阻器、大功率線繞電阻器、高頻線繞電阻器。

2、薄膜電阻器：碳膜電阻器、合成碳膜電阻器、金屬膜電阻器、金屬氧化膜電阻器、化學沉積膜電阻器、玻璃釉膜電阻器、金屬氮化膜電阻器。 3、實心電阻器：無機合成實心碳質電阻器、有機合成實心碳質電阻器。

4、敏感電阻器：壓敏電阻器、熱敏電阻器、光敏電阻器、力敏電阻器、氣敏電阻器、濕敏電阻器。 三、主要特性參數 1、標稱阻值：電阻器上面所標示的阻值。

2、允許誤差：標稱阻值與實際阻值的差值跟標稱阻值之比的百分?jǐn)?shù)稱阻值偏差，它表示電阻器的精度。 允許誤差與精度等級對應關系如下：±0.5%-0.05、±1%-0.1（或00）、±2%-0.2（或0）、±5%-Ⅰ級、±10%-Ⅱ級、±20%-Ⅲ級 3、額定功率：在正常的大氣壓力90-106.6KPa及環境溫度為-55℃~+70℃的條件下，電阻器長期工作所允許耗散的最大功率。

線繞電阻器額定功率系列為（W）:1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500 非線繞電阻器額定功率系列為（W）:1/20、1/8、1/4、1/2、1、2、5、10、25、50、100 4、額定電壓：由阻值和額定功率換算出的電壓。 5、最高工作電壓：允許的最大連續工作電壓。

在低氣壓工作時，最高工作電壓較低。 6、溫度系數：溫度每變化1℃所引起的電阻值的相對變化。

溫度系數越小，電阻的穩定性越好。阻值隨溫度升高而增大的為正溫度系數，反之為負溫度系數。

7、老化系數：電阻器在額定功率長期負荷下，阻值相對變化的百分?jǐn)?shù)，它是表示電阻器壽命長短的參數。 8、電壓系數：在規定的電壓范圍內，電壓每變化1伏，電阻器的相對變化量。

9、噪聲：產生于電阻器中的一種不規則的電壓起伏，包括熱噪聲和電流噪聲兩部分，熱噪聲是由于導體內部不規則的電子自由運動，使導體任意兩點的電壓不規則變化。 四、電阻器阻值標示方法 1、直標法：用數字和單位符號在電阻器表面標出阻值，其允許誤差直接用百分?jǐn)?shù)表示，若電阻上未注偏差，則均為±20%。

2、文字符號法：用阿拉伯?dāng)?shù)字和文字符號兩者有規律的組合來表示標稱阻值，其允許偏差也用文字符號表示。符號前面的數字表示整數阻值，后面的數字依次表示第一位小數阻值和第二位小數阻值。

表示允許誤差的文字符號 文字符號 D F G J K M 允許偏差 ±0.5% ±1% ±2% ±5% ±10% ±20% 3、數碼法：在電阻器上用三位數碼表示標稱值的標志方法。數碼從左到右，第一、二位為有效值，第三位為指數，即零的個數，單位為歐。

偏差通常采用文字符號表示。 4、色標法：用不同顏色的帶或點在電阻器表面標出標稱阻值和允許偏差。

國外電阻大部分采用色標法。 黑-0、棕-1、紅-2、橙-3、黃-4、綠-5、藍-6、紫-7、灰-8、白-9、金-±5%、銀-±10%、無色-±20% 當電阻為四環時，最后一環必為金色或銀色，前兩位為有效數字， 第三位為乘方數，第四位為偏差。

當電阻為五環時，最后一環與前面四環距離較大。前三位為有效數字， 第四位為乘方數， 第五位為偏差。

五、常用電阻器 1、電位器 電位器是一種機電元件，他*電刷在電阻體上的滑動，取得與電刷位移成一定關系的輸出電壓。 1.1 合成碳膜電位器 電阻體是用經過研磨的碳黑，石墨，石英等材料涂敷于基體表面而成，該工藝簡單， 是目前應用最廣泛的電位器。

特點是分辯力高耐磨性好，壽命較長。缺點是電流噪聲，非線性大， 耐潮性以及阻值穩定性差。

1.2 有機實心電位器 有機實心電位器是一種新型電位器，它是用加熱塑壓的方法，將有機電阻粉壓在絕緣體的凹槽內。有機實心電位器與碳膜電位器相比具有耐熱性好、功率大、可*性高、耐磨性好的優點。

但溫度系數大、動噪聲大、耐潮性能差、制造工藝復雜、阻值精度較差。在小型化、高可*、高耐磨性的電子設備以及交、直流電路中用作調節電壓、電流。

1.3 金屬玻璃鈾電位器 用絲網印刷法按照一定圖形，將金屬玻璃鈾電阻漿料涂覆在陶瓷基體上，經高溫?zé)Y(jié)而成。特點是：阻值范圍寬，耐熱性好，過載能力強，耐潮，耐磨等都很好， 是很有前途的電位器品種，缺點是接觸電阻和電流噪聲大。

1.4 繞線電位器 繞線電位器是將康銅絲或鎳鉻合金絲作為電。

3.電路基礎知識

網孔電流法，對于一個閉環來講，繞這個環一圈電壓和為零，就有I1R1+I2R2+。。。=0

結點電流法，對于一個結點來講，有流入的電流就有流出的電流，即電流矢量和為零。

就有I1+I2+。。。。=0 回答者： coolday186 | 五級 | 2011-3-23 22:08

你說的是基爾霍定律吧？基爾霍夫定律分基爾霍夫電壓定律（KCL）和基爾霍夫電流定律（KVL）兩個，用他求電路中支路的電流的時候，要利用網孔結合KCL定律列電壓方程，再利用結點結合KVL列電流方程，組成方程組求解

一個網孔就是一個回路，任瞬時在這個回路中先人為的規定一個繞行方向，回路中所有元件的端電壓代數和為零（電壓方向與繞行方向相同取正，反之取負），一個節點嘛，一般是指三叉及三叉以上的線路交點，任瞬時流入這個交點的電和流出這個交點的電流代數和為零，如是你規點流入電流為正，那么流出的就為負，節點也可以是一部分電路（假想用一個球面包住這部分電路成為一個節點） 回答者： sf133510 | 二級 | 2011-3-23 22:23

以假想網孔電流作變量列寫和網孔個數相同的KVL方程， 聯立求解求出網孔電流，進而通過網孔電流與支路電流的關系再求出支路電流，或者期望再求出其它電路變量，這就是網孔電流法。對于含有理想電流源，在不能將其轉移成某個網孔電流時，可采取設其兩端電壓，來增加變量，進而增加方程。對于含有受控源的電路，其分析方法和步驟與只含獨立源電路的分析完全相同，只是要將受控變量用待求的網孔電流變量表示作為輔助方程。此法優點：同一電路所需方程數目較支路電流法少，列寫方程的規律易于掌握。缺點是不直觀，有的網孔電流不能用電流表測試。

以獨立節點的電位作為變量依KCL（連同歐姆定律）列寫節點電位方程，求解出節點電位，進而求得各支路電流或欲求的其它電路變量，這就是節點電位法。此法優點是所需方程個數少于支路電流法，特別是節點少而支路多的電路用此法尤顯方便，列寫方程的規律易于掌握。 缺點是對于一般給出的電阻參數、電壓源形式的電路求解方程工作量較大。

4.電工電子技術基礎知識

這個很好考的啊， 其實電工證很好考的，電工證你你可以學校代為培訓 你可帶上你本人學歷證明和身份證到當?shù)氐囊恍W(xué)校備案下，如條件具備就可以報名參加電工培訓班，費用大概是一千元左右，你可以咨詢下， 國#龍#國#際#教#育學院的林老師，祝你工作順利，天天向上！ 電工證培訓課程名稱 1.電力電工基礎，電子基礎 2.工廠、民用供電設施的電路設計、安裝、維修3.配電柜、補償柜、電力柜的設計、安裝、維修4.單相、三相電動機、變壓器原理維修5.電氣識圖、接線6.電工儀表的原理、使用 7.電冰箱、電風扇、洗衣機等小家電的維修 培訓內容 電工電子基礎，數字電路基礎，電力拖動與控制（機床電路、行吊電路、直流電機調速與控制），電動機與變壓器的原理，電動機的下線原理與維修，變頻調速與控制，電工線路識圖與分析，二次控制線路設計，低壓運行維修，企業電力線路的設計、選型與布線，各種互感器、電能表的原理與接線，配電柜、補償柜、電力柜的設計、安裝、維修，消防控制電路原理、供水管路的設計安裝，用電安全知識、觸電的應急處理與急救知識；電工儀表儀器（萬用表、搖表、鉗形電流表）的使用，變頻器的原理，螺桿空壓機原理，液壓系統的設計與維修，電冰箱、電風扇、洗衣機等小家電的維修等。

培訓對象 初高中應屆畢業生，待業青年，退伍軍人。

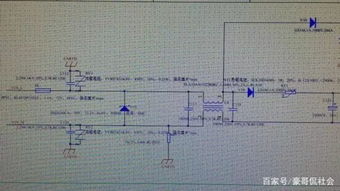

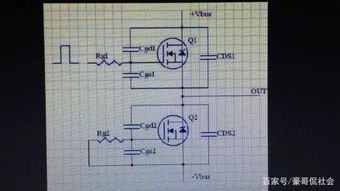

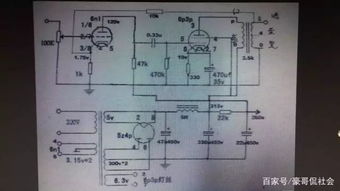

5.電子電路的設計需要哪些基礎知識

首先是你得真正的感興趣，而不是為了榮譽而去做作，說到設計 我想問你學的是什么專業的，讀大幾了？如果是有關電子信息工程類的專業，那就要看你的專業知識結構如何了，玩DIY或參賽，一點點課本上的知識是不夠的，具體來說 你應該有扎實的電學基礎知識 因?yàn)檫@個對以后識圖 計算參數等很有作用，然后就是不斷完善知識面，比如 數字電路、往下說就是單片機的原理編程與仿真，高頻電子線路、低頻電子線路、傳感器、其余的什么 電路分析、信號與系統、電子元器件、材料學與應用等的都是基礎課我就不展開說了，反正如果你基礎好 悟性高，上面的學科你都十有八九的掌握，那么你就可以去參賽獲獎了。

好好學習，天天向上；祝你成功。

6.電子電路基礎入門

電路分析基礎，模擬電子電路，數字電子技術，高頻電子線路，電子工藝基礎，表面貼裝技術，微型計算機接口技術，微型計算機通信基礎，計算機網絡基礎及應用，計算機專業英語教程，高等數學，工程數學，離散數學。

這些是對大學本科計算機系學生的要求，其中模擬電子電路，數字電子技術，微型計算機接口技術，表面貼裝技術對于硬件維修是比較重要的基礎，全靠自學比較難，而且僅有基礎是不夠的，要多動手才有經驗。不是我要打擊你，硬件維修這一行難學且不吃香，我轉行搞工業自動化了。

7.電子電路基礎知識

1：電阻大的導體，電阻率不一定大。

2：采用支路電流用基本爾霍夫電流定律節點電流方程時，

若電路中有N個節點則一定要列出N個節點的電流方程。

3：感應電流產生的磁場方向可用左手定則斷定。

4：感應電流產生的磁場方向總是根原磁場的方向相反。

5：用交流電壓表測得交流電壓是220V則此交流電的有效值是220V

6：旋轉矢量法只適用與同頻率正弦交流電的加減運算。

7：把應用星形連接的電動機接成三角型，電動機將會被燒壞。

8：三相負載相電流等于電源相線上的電流

4,5,6,8對，其他錯。
