人防工程設計(人防工程)

1.人防工程基礎知識

防護作用：人防工程通常由人員生活設施和防護設施兩部分組成。

其中防護設施是人防工程的特殊設施，人防工程依靠這些設施達到各種防護要求，起到防護作用。工程的密閉設施：主要由防護密閉門、密閉門、防毒通道和洗消間組成。

它的作用是阻止染毒空氣進入工程內。防護密閉門還能防沖擊波，既能起到防護作用，又能起到密閉作用。

兩個相鄰密閉門之間的空間稱作防毒通道，能降低漏人毒劑濃度，便于人員進出。濾毒通風設施：主要由濾塵器、濾毒器和風機、管道等設備組成。

濾塵器和濾毒器分別起到濾除煙塵、毒霧和吸附毒劑蒸氣的作用，過濾出來的空氣由風機通過管道送入人防工程內室。洗消設施：包括洗消間、消毒藥品、洗消器材等。

用于對進人人員進行局部或全身洗消，以避免人員將毒劑帶人內室，保障內室安全。除以上三種設施外，人防工程中還有防化報警和監測化驗器材，主要用于發現外界空氣是否染毒，監測工程內氣體成分變化情況和人員受放射性照射情況等。

使用方法和要求：人防工程具有良好的防護性能，然而要發揮其應有的作用，還必須掌握正確的使用方法和要求，才能達防護目的。待蔽人員，應注意以下幾個方面。

1. 在得到轉入戰時狀態的預警號令后，要保持沉著鎮靜，服從城市人防指揮部的統一指揮，迅速而有秩序地做好防護準備。2. 準備好進入人防工程掩蔽應攜帶的物品：包括密閉存放不易腐爛的食品和飲用水，個人常用藥品，手電筒，可用作個人防毒的器材，個人生活必需品以及證件等。

切忌攜帶有味、易燃易爆物品。帶入工程的包裹體積不能過大，要便于進出工程。

3. 要懂得各種防空警報信號及其相應的行動內容，熟悉自己待蔽工程的位置、通往工程最短的路線，以及人防工程入口白天、黑夜的識別標志。4. 聽到空襲警報后，要以最快的速度進入附近的人防工程。

進人人防工程時，要保持鎮靜，服從人防工作人員的組織指揮，切忌在工程口部造成人員混亂和擁擠，影響進入工程的速度。5. 在人防工程內嚴禁使用明火，不吸煙，少飲水，不隨地大小便，飲食殘余物、垃圾要集中密閉存放。

6. 待蔽時要安靜坐、臥，少活動，不打鬧，保持體力，減少工程內氧氣消耗。不要亂動工程內的各種設備。

7. 當工程局部發生坍塌、漏毒等意外情況時，待蔽人員要利用簡易防護器材進行個人防護，并聽從指揮，有秩序地轉移或進行隔絕防護工作，切不可產生混亂。8. 空襲警報解除前，待蔽人員不得開門離開工程，防止周圍受污染空氣和放射性物質被帶人工程。

警報解除后，要防止人員突然擁出人防工程，造成混亂和擁擠。

2.人防工程設計注意事項都有哪些

一、建筑部分 1. 防護單元內部不應設置沉降縫、伸縮縫，如需設置必須設置防爆沉降縫。

2. 密閉通道、防毒通道、洗消間、濾毒室、擴散室等房間、通道，其墻面、頂面、地坪均應 平整光潔、易于清洗。 3. 人防地下室防護區頂部（除第2條中敘述個區域外）不允許用水泥砂漿粉刷或找平。

4. 非活置式人防門下有門檻，門檻與地坪建筑高差應≥150mm；活置式人防門下無門檻，門 框下邊與建筑地坪同高。人防門框錨鉤應伸入結構層內。

5. 當防護密閉門設置于豎井內時，其門扇外表面不得突出豎井內墻面，防爆波活門應嵌入 墻內。 6. 在距人防門框四周20mm范圍內墻面粉刷層不得超出門框角鋼面。

7. 平戰轉換預制構件應與工程同步做好，并設置構件的存放位置。 8. 出入口式戰時封堵處在非人防側預留溝槽，預埋件錨鉤應伸入結構層內；戰時封堵框平時 應采用刷漆或加鋼絲網用水泥砂漿粉刷的處理方式，處理完畢后在兩側墻體標識“戰時封堵”字樣。

二、結構部分 9. 鋼筋砼結構構件縱向受力鋼筋的錨固長度laF=1.05lad。 10. 地下室基礎底板上層筋必須從地基反梁上層主筋下部穿過，頂板下層筋必須從頂板反梁下 層主筋上部穿過。

11. 人防區頂、底板、臨空墻必須設拉結筋（形式“S”型，≥φ6，@≤500mm梅花形布置）。 12. 人防圍護結構和密閉墻體門洞四角必須設置加強筋：長度1000mm，斜45?0?2綁扎，墻厚≤ 400mm，每角2φ16；墻厚>400mm，每角3φ16。

13. 被止水鋼板割斷的附墻柱箍筋應搭接焊在止水鋼板上。 14. 人防圍護結構和密閉墻體（均為鋼筋砼內墻）模板對拉螺桿不允許穿PVC套管，且螺桿中 部應設止水片。

15. .管割斷的墻筋應點焊在穿墻管上。 16. 梁與邊柱交接處，外墻與頂、底板交接處鋼筋構造要求為： ①邊柱外側縱向鋼筋伸入地、頂梁內的錨固長度應≥1.5lad， ②當頂板厚度<外墻厚度時，頂板上排筋伸入外墻內錨固長度應≥1.5lad,。

3.人防工程基礎知識

防護作用：人防工程通常由人員生活設施和防護設施兩部分組成。其中防護設施是人防工程的特殊設施，人防工程依靠這些設施達到各種防護要求，起到防護作用。

工程的密閉設施：主要由防護密閉門、密閉門、防毒通道和洗消間組成。它的作用是阻止染毒空氣進入工程內。防護密閉門還能防沖擊波，既能起到防護作用，又能起到密閉作用。兩個相鄰密閉門之間的空間稱作防毒通道，能降低漏人毒劑濃度，便于人員進出。

濾毒通風設施：主要由濾塵器、濾毒器和風機、管道等設備組成。濾塵器和濾毒器分別起到濾除煙塵、毒霧和吸附毒劑蒸氣的作用，過濾出來的空氣由風機通過管道送入人防工程內室。

洗消設施：包括洗消間、消毒藥品、洗消器材等。用于對進人人員進行局部或全身洗消，以避免人員將毒劑帶人內室，保障內室安全。

除以上三種設施外，人防工程中還有防化報警和監測化驗器材，主要用于發現外界空氣是否染毒，監測工程內氣體成分變化情況和人員受放射性照射情況等。

使用方法和要求：人防工程具有良好的防護性能，然而要發揮其應有的作用，還必須掌握正確的使用方法和要求，才能達防護目的。待蔽人員，應注意以下幾個方面。

1. 在得到轉入戰時狀態的預警號令后，要保持沉著鎮靜，服從城市人防指揮部的統一指揮，迅速而有秩序地做好防護準備。

2. 準備好進入人防工程掩蔽應攜帶的物品：包括密閉存放不易腐爛的食品和飲用水，個人常用藥品，手電筒，可用作個人防毒的器材，個人生活必需品以及證件等。切忌攜帶有味、易燃易爆物品。帶入工程的包裹體積不能過大，要便于進出工程。

3. 要懂得各種防空警報信號及其相應的行動內容，熟悉自己待蔽工程的位置、通往工程最短的路線，以及人防工程入口白天、黑夜的識別標志。

4. 聽到空襲警報后，要以最快的速度進入附近的人防工程。進人人防工程時，要保持鎮靜，服從人防工作人員的組織指揮，切忌在工程口部造成人員混亂和擁擠，影響進入工程的速度。

5. 在人防工程內嚴禁使用明火，不吸煙，少飲水，不隨地大小便，飲食殘余物、垃圾要集中密閉存放。

6. 待蔽時要安靜坐、臥，少活動，不打鬧，保持體力，減少工程內氧氣消耗。不要亂動工程內的各種設備。

7. 當工程局部發生坍塌、漏毒等意外情況時，待蔽人員要利用簡易防護器材進行個人防護，并聽從指揮，有秩序地轉移或進行隔絕防護工作，切不可產生混亂。

8. 空襲警報解除前，待蔽人員不得開門離開工程，防止周圍受污染空氣和放射性物質被帶人工程。警報解除后，要防止人員突然擁出人防工程，造成混亂和擁擠。

4.人防工程設計注意事項都有哪些

一、建筑部分

1. 防護單元內部不應設置沉降縫、伸縮縫，如需設置必須設置防爆沉降縫。

2. 密閉通道、防毒通道、洗消間、濾毒室、擴散室等房間、通道，其墻面、頂面、地坪均應 平整光潔、易于清洗。

3. 人防地下室防護區頂部（除第2條中敘述個區域外）不允許用水泥砂漿粉刷或找平。

4. 非活置式人防門下有門檻，門檻與地坪建筑高差應≥150mm；活置式人防門下無門檻，門 框下邊與建筑地坪同高。人防門框錨鉤應伸入結構層內。

5. 當防護密閉門設置于豎井內時，其門扇外表面不得突出豎井內墻面，防爆波活門應嵌入 墻內。

6. 在距人防門框四周20mm范圍內墻面粉刷層不得超出門框角鋼面。

7. 平戰轉換預制構件應與工程同步做好，并設置構件的存放位置。

8. 出入口式戰時封堵處在非人防側預留溝槽，預埋件錨鉤應伸入結構層內；戰時封堵框平時

應采用刷漆或加鋼絲網用水泥砂漿粉刷的處理方式，處理完畢后在兩側墻體標識“戰時封堵”字樣。

二、結構部分

9. 鋼筋砼結構構件縱向受力鋼筋的錨固長度laF=1.05lad。

10. 地下室基礎底板上層筋必須從地基反梁上層主筋下部穿過，頂板下層筋必須從頂板反梁下 層主筋上部穿過。

11. 人防區頂、底板、臨空墻必須設拉結筋（形式“S”型，≥φ6，@≤500mm梅花形布置）。 12. 人防圍護結構和密閉墻體門洞四角必須設置加強筋：長度1000mm，斜45?0?2綁扎，墻厚≤ 400mm，每角2φ16；墻厚>400mm，每角3φ16。

13. 被止水鋼板割斷的附墻柱箍筋應搭接焊在止水鋼板上。

14. 人防圍護結構和密閉墻體（均為鋼筋砼內墻）模板對拉螺桿不允許穿PVC套管，且螺桿中 部應設止水片。

15. .管割斷的墻筋應點焊在穿墻管上。

16. 梁與邊柱交接處，外墻與頂、底板交接處鋼筋構造要求為：

①邊柱外側縱向鋼筋伸入地、頂梁內的錨固長度應≥1.5lad,

②當頂板厚度

5.人防設計規范有哪些

試讀結束，如需閱讀或下載，請點擊購買>

原發布者：李興全

人防地下室的設計規范

導讀：本文介紹在房屋裝修，施工工序的一些知識事項，如果覺得很不錯，歡迎點評和分享。

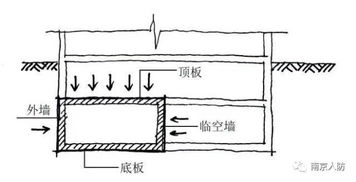

人防工事的一種，包括外墻、緩沖墻、防爆門、封閉墻、防護隔墻等部分組成，主要用于人民防空臨時掩體、戰時防空指揮中心、通訊中心、隱蔽所等；部分永備防御工事還具有三防功能。接下來，小編就來向大家介紹一下人防地下室的設計規范。 人防地下室的設計規范 一、面積計算 防空地下室建筑面積、人防有效面積、掩蔽面積的計算。 這里所稱的防空地下室建筑面積，是指由防空地下室直接承受沖擊波動荷載作用的構件所圍成封閉空間的面積，即由防空地下室外墻、臨空墻、防護密閉門（防爆波活門）門框墻、封堵墻、防護隔墻等形成的封閉空間面積。防空地下室口外通道、豎井、樓梯、風道等均不能計入防空地下室建筑面積。人防有效面積是指滿足人員、設備使用的面積，數值為防空地下室建筑面積與結構面積之差。人防掩蔽面積是指供掩蔽人員、物資、車輛使用的人防有效面積。其數值為人防有效面積減去下列各部分面積后的使用面積： （1）口部房間、防毒通道、密閉通道面積； （2）通風、給排水、供電、防化、通信等專業設備房間面積； （3）廁所、盥洗室、開水間等面積。

6.人防工程一般知識和監理要點

你好，首先人防工程，無論大小均不能買賣，人防工程的驗收須報當?shù)厝朔擂k，如果驗收不合格，將處以罰款，我們這里為每平米1500元，人防工程嚴禁打洞，所有的預留洞必須一次到位，人防工程所有的電氣，水安裝不能采用PVC，人防模板安裝不能采用PVC套管，所有的對拉螺栓中間必須要有密閉環，我們這里的要求直徑7公分。

人防區內所有的預留洞都有剛性套管預埋好，消防通常人防圖紙不設計但是消防洞口也必須按人防要求提前預埋好，消防管道穿墻，如果墻體兩側都是人防區那么兩邊距墻20公分處各加閘閥一個，如果一側是人防一側不是那么只在人防一側加，消防管道傳頂板道理一樣，戰時封堵部分不能有管道穿越，如果消防或者通風穿過戰時封堵那么在驗收時候要拆掉等驗收完畢再裝上，密閉測壓管必須套絲封堵，超壓排氣活門必須成品安裝。其他的主要是按圖施工即可，人防要點基本上就這些，希望幫到你。

7.人防設計有哪些要求

一、人防計算要求

臨空墻等受力較大的構件宜按塑性設計，允許延性比[β]取1。對于人防地下室外墻，可按塑性計算，并應滿足平時使用荷載下的彈性計算要求。

對于人防頂板無覆土或無防水要求時（如位于地下一層），宜采用塑性計算，塑性系數取1。對于有覆土或有防水要求時宜按彈性計算，支座和跨中均可乘以0.85的折減系數，同時滿足平時使用。

二、設計要求

對于非受力墻，如密閉隔墻，其墻體鋼筋可按0.2%的最小配筋率設計，此類墻上的門洞邊可按洞口加筋處理，特殊需要可配置構造暗柱。

由于防爆活門的需要，可以在活門周邊設邊框，而上部墻仍按較小厚度設計。

人防設計盡量選用《防空地下室結構設計》圖集。
