石油化工管道圖紙(化工管道圖紙?jiān)趺纯?
1.化工管道圖紙?jiān)趺纯?/h2>

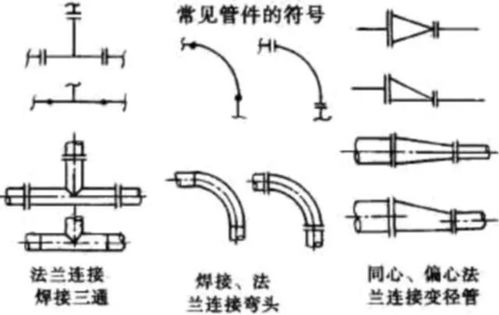

管道布置圖應按設備布置圖或分區索引圖所劃分的的區域（以小區為基本單位）繪制。
區域邊界線用粗雙點畫線表示。在區域邊界線的外側標注分界線的代號、坐標和與此圖標高相同的相鄰部分的管道布置圖圖號。
管道布置圖一般只繪平面圖。當平面圖中局部表示不夠清楚時，可繪制剖視圖或軸測圖，此剖視圖或軸測圖可畫在管道平面布置圖邊界線以外的空白處（不允許在管道平面布置圖內的空白處再畫小的剖視圖或軸測圖）或繪在單獨的圖紙上。
繪制剖視圖時要按比例畫，可根據需要標注尺寸。軸測圖可不按比例，但應標注尺寸。
對于多層建筑物、構筑物的管道平面布置圖應按層次繪制，如在同—張圖紙上繪制幾層平面圖時，應從最低層起，在圖紙上由下至上或由左至右依次排列，并于各平面圖下注明“EL ***. ***平面”。 管道布置圖中視圖的表達內容主要是三部分，一是建筑物及其構件，二是設備，三是管道。
2.如何看化工管道圖
這是管道單線圖，也叫軸測圖，由管道三維模型生成的。
SEE ISO ,AREA.NO.:P33,CONN TO:4"-RP-P2-12008-E ,W 1048195,N 626167 ;EL4357,H
這句話的意思是告訴你管道這端連接到P33區的4"-RP-P2-12008-E管線，這點的坐標是W 1048195,N 626167 ;EL4357;
至于SHT1，一般長的管線在一張單線圖上是裝不下的，需要把管線切成幾段，顯示在不同的圖上，圖的編號中用SHT1,SHT2等等來區分（SHT是sheet的縮寫）；
另外管線旁邊都是標有箭頭指示介質流向的。
3.請問工藝管道圖紙陰影部分怎么看的懂
通俗來的說，工藝管道用的不按比例的軸側圖。
它跟立體圖一樣，豎直的線還是豎直的。只不過，本來應該互相垂直的兩個水平坐標源變成了45度夾角。
在圖中畫三條線，如下圖：（一般圖紙都會有）
把圖中任意一點（當然主要是拐彎的點，直線上的點沒有百意義），沿這三條線的方向畫線。再對另度外一點也畫三條線。去掉重疊的線，剩下就是陰影了。
換句話說，任何兩個點之間的陰影（組成陰影的線），表達知的就是這兩個點在XYZ三個坐標方向上的距離。
基本原則道就是這樣的，如果你還是不清楚，可以把你的圖發過來。具體給你解釋。
