LTE室分系統(室內分布系統的LTE室內分布系統介紹)
1.室內分布系統的LTE室內分布系統介紹
室內分布系統是用于改善建筑物內移動通信環境的一種方案，其原理是通過各種室內天線將移動通信基站的信號均勻地分布到室內的每個角落，從而保證室內區域理想的信號覆蓋。
室內分布系統的建設，可以較為全面有效地改善建筑物內的通話質量，提高移動電話接通率，開辟出高質量的室內移動通信區域。同時，采用微/宏蜂窩作為室內分布系統的信源還可以有效地分擔室外宏蜂窩的話務，從而提升網絡的容量，從整體上提高移動網絡的服務水平。
室內分布系統主要由來自各種制式網絡的施主信源和信號分布系統兩部分組成。施主信源包括基站、基站拉遠設備、無線或有線中繼設備。
室內信號分布系統由有源器件、無源器件、天線、纜線等組成。系統結構如圖10-27所示。
無線信號的引入應考慮應用頻段和通信制式的適用限制，滿足所建通信制式系統建設要求。各通信制式室內覆蓋系統可單獨建設，滿足各自制式的網絡指標要求，也可以采用多制式共用信號分布系統方式。
當多制式合路時，各制式系統應滿足各自的網絡指標要求，并保證各制式系統間互不干擾。如圖10-27所示，室內分布系統主要由施主信源和信號分布系統組成。
施主信源分為宏基站、微蜂窩、分布式基站和中繼接入的各類直放站等。施主信源可從分擔的業務類別、容量，分散過密地區的網絡壓力，動態地調配業務資源，達到最佳的網絡優化角度進行綜合考慮選取。
施主信源的饋送應根據地理環境的不同采用近端射頻線纜本地的直接饋送和遠端光纖或其他中繼電路的饋送方式，室內分布系統的施主信源放置在本地室內時，必須考慮授時系統天線的引入，確保通信信號的同步。宏基站信源的業務容量大，擴容方便，輸出端口多，在應用中可以選擇使用單通道和多通道兩種解決方案。
但一般對機房及電源環境要求較高，建筑物內應設有機房條件。微蜂窩基站信源是一種專門為室內覆蓋區域獨立承載提供業務量的方式，采用射頻電纜接入方式直接與信號分布系統相連，通過信號分布系統均勻分配至各個天線端口，實現室內有效覆蓋，且設備安裝簡單，不需要單獨的機房。
但在室內微蜂窩基站設置仍需增建傳輸系統與基站控制器銜接。分布式基站信源話務容量大，組網靈活，能將富余話務容量拉遠至定點覆蓋區域，除了可以實現本地接入，也能實現遠端拉遠接入。
采用直放站作為饋送信號源，通過中繼接力方式將室外宏基站的信號引入到室內覆蓋盲區，既可以增強室內覆蓋質量，又可以共享宏基站的基帶處理能力。直放站信源常用于室外站存在富余容量，可以擴大至室內覆蓋范圍的應用場景。
在使用無線直放站作為信號源接入時應考慮到周圍的無線環境影響及宏基站的業務容量的限定。信號分布系統是根據網絡傳輸?shù)闹剖胶皖l段，結合不同建筑物損耗及場景選取不同的覆蓋分布方式。
其中包括無源分布系統、有源分布系統、泄漏電纜分布系統、光纖分布系統、基站或直放站拉遠分布系統和混合分布系統等。無源天饋分布方式由除信號源外的耦合器、功率分配器、合路器等無源器件和電纜、天線組成，通過無源器件進行信號分路傳輸，經饋線將信號盡可能平均分配至分散安裝在建筑物各個區域的每一付天線上，從而實現室內信號的均勻分布。

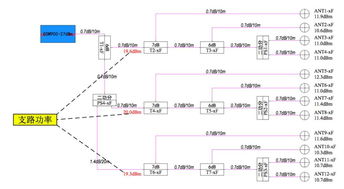

該分布方式適用于中等面積建筑物室內盲區的覆蓋，無源天饋分布系統示意圖如圖10-28所示。有源分布系統由除信號源外的放大器類設備（干線放大器、光纖直放站等）、耦合器、功分器、合路器等有源、無源器件和饋線、無源天線或有源天線等組成，同時還可增加濾波器用以增大抑制無線空間干擾信號進入上行有源設備的隔離度，系統示意圖如圖10-29所示。
有源分布系統主要用于建筑面積較大的建筑物內或狹長隧道類型的室內環境，需要增加放大器，用以補償信號在傳輸過程中的損耗。當一級放大器無法完成對某一區域的覆蓋時，可采用多級放大器級聯的方式完成信號的延伸覆蓋。
采用級聯方式時應通過限定級聯級數的方法保證上行噪聲不超出基站接收端口的雜散噪聲最低規定門限。采用泄漏電纜分布方式的信號分布系統稱為泄漏電纜分布系統，利用功率放大器和射頻寬帶合路器或耦合器，將多種頻段的無線信號通過泄漏電纜進行傳輸覆蓋。
系統不需要天線陣列和其他部件，結構簡單，但傳輸損耗大。它適用于隧道、地鐵、長廊、高層升降電梯等特定環境的覆蓋，如圖10-30所示。
泄漏電纜可以保證信號場強均勻分布，克服駐波場。由于泄漏電纜損耗較大，傳輸距離短，對傳輸距離長的區域通常加有中繼放大。
光纖室內分布系統是基于全光纖分布方式，它直接通過光纖傳輸分配至各處的天線節點，再經光電轉換把射頻信號連接到每個天線上。系統由主單元、光纖線路、含光電轉換遠端單元以及天線組成。
其具體組網結構如圖10-31所示。應用全光結構的分布系統方式，遠端設備與天線可以是分離或一體化結構，由于省去了射頻器件及線纜的傳輸損耗，輸出電信號功率較小，在多系統共用情況下降低了相互之間的射頻干擾影響。
同時應用全光纖室內分布方式可擴展傳輸通道的帶寬，以滿足多制式寬帶業務的需求。這種方式適用于小型的住宅和旅館區域，又可。
2.lte的室內分布系統主要由什么器件組成
核心分組網演進（EPC,Evolved Packet Core ），也被稱為SAE核心。系統架構演進（又名SAE,System Architecture Evolution）是3GPP對于LTE無線通信標準的核心網絡架構的升級計劃。
EPC的子項目包括：
移動性管理組件（MME）:MME是LTE接入網絡的關鍵控制節點。它負責空閑模式UE（用戶設備）跟蹤和尋呼控制。這些內容也包括UE的注冊與注銷過程，同時幫助UE選擇不同S-GW，以完成LTE系統內核網絡CN）節點切換。通過與用戶歸屬服務器（HSS）的信息交流，MME還能完成用戶驗證功能。其內部的非接入層（NAS）信令終端也負責生成和分配UE的臨時身份。它通過檢查UE內設置的公共陸基移動網（PLMN），決定UE是否能接受當?shù)胤?wù)提供商的服務并完成UE的漫游限制。 MME是為NAS信令提供加密/完整性保護的網絡節點，并且負責安全密鑰管理。MME也支持合法的信令截取。 MME也通過S3端口提供LTE與2G/3G接入網絡的控制面功能的移動性管理。 MME也支持通過S6A接口完成UE與家庭HSS之間的漫游服務。
服務網關（S-GW）:S-GW負責用戶數據包的路由和轉發，同時也負責UE在eNodeB之間和LTE與其他3GPP技術之間移動時的用戶面數據交換（通過端接的S4接口和完成2G/3G系統與P-GW之間的中繼）。 對于閑置狀態的UE,S-GW作為下行數據路徑極端的一個節點，并且下行數據到達時觸發尋呼UE。S-EW管理和存儲UE的上下文，例如IP承載服務的參數，網絡內部的路由信息。在合法監聽的情況下，它還完成用戶傳輸信息的復制。
PDN網關（P-GW）:PDN網關提供UE與外部分組數據網絡連接點的接口傳輸。一個UE可以有同時通過多個P-GW訪問多個PDN。 P-GW實現指令控制，每個用戶的數據包過濾，計費支持，合法攔截與數據包篩選。 P-GW的另一個關鍵作用的是作為數據交換的核心組件，承載3GPP和非3GPP網絡之間的數據交換，如與WiMAX和3GPP2(CDMA1X和EVDO)網絡。
歸屬用戶服務器（HSS）:HSS是一個中央數據庫，包含與用戶相關的信息和訂閱相關的信息。HSS的功能包括：移動性管理，呼叫和會話建立的支持，用戶認證和訪問授權。 HSS基于pre-Rel-4歸屬位置寄存器（pre-Rel-4 HLR）和認證中心（AUC）。
接入網絡發現和選擇功能（ANDSF）:ANDSF的功能是為3GPP和非3GPP（如Wi-Fi）的用戶設備（UE）提供有關連接的接入信息。ANDSF的目的是協助UE發現在其附近的接入網絡，并提供接入的優先次序和管理這些網絡的連接規則（政策）。
演進的分組數據網關（ePDG）：對ePDG的主要功能是確保數據傳輸?shù)腢E通過不可信的非3GPP接入網連接到EPC。為了這個目的，在ePDG與UE之間建立一個IPsec隧道。
