數字萬用表焊接(萬用表中二極管的焊接要注意什么)
1.萬用表中二極管的焊接要注意什么
1、焊接過程中應該注意焊接時間不能過長；有些二極管還不能帶電焊接，防擊穿。
2、二極管，（英語：Diode），電子元件當中，一種具有兩個電極的裝置，只允許電流由單一方向流過，許多的使用是應用其整流的功能。而變?nèi)荻O管（Varicap Diode）則用來當作電子式的可調電容器。大部分二極管所具備的電流方向性我們通常稱之為“整流（Rectifying）”功能。二極管最普遍的功能就是只允許電流由單一方向通過（稱為順向偏壓），反向時阻斷 （稱為逆向偏壓）。因此，二極管可以想成電子版的逆止閥。
3、萬用表又稱為復用表、多用表、三用表、繁用表等，是電力電子等部門不可缺少的測量儀表，一般以測量電壓、電流和電阻為主要目的。萬用表按顯示方式分為指針萬用表和數字萬用表。是一種多功能、多量程的測量儀表，一般萬用表可測量直流電流、直流電壓、交流電流、交流電壓、電阻和音頻電平等，有的還可以測交流電流、電容量、電感量及半導體的一些參數（如β）等。
2.數字萬用表的注意事項
為避免電擊及人員傷害，請?jiān)谑褂们伴喿x說明書中的“安全信息”和“警告及注意點”，以下規范為一般性的通用規范：
a. 如果儀表損壞，請勿使用。使用儀表之前，檢查外殼，并特別檢查接線端子旁的絕緣。
b. 檢查表筆是否有損壞的絕緣或裸露的金屬；檢查表筆的通斷；在使用之前，應更換損壞的表筆。
c. 當非正常使用后，請勿再使用儀表，其保護電路有可能失效，當有所懷疑時，請將儀表送修。
d. 請勿在爆炸性氣體、水蒸汽或多塵的環境中使用儀表。
e. 請勿在儀表端子上（兩個輸入端，或者任何輸入端與大地）輸入標示在儀表上的額定電壓。
f. 使用之前，應使用儀表測量一個已知的電壓來確認儀表是正常的。
g. 當測量電流時，連接儀表到電路之前，請關閉電路的電源。
h. 當維修儀表時，請只使用廠家標示或提供的部件。
i. 必須根據本手冊規定的方法使用儀表，否則儀表所提供的保護措施可能會失效。
j. 當測量有效值為30V的交流電壓、峰值達42V的交流電壓或者60V以上的直流電壓時，請?zhí)貏e注意，因?yàn)榇祟愲妷簳a(chǎn)生電擊的危險。
k. 保持您的手指一直在表筆的檔板之后。
l. 在測量時，在連接紅色表筆線前，應先連接黑色表筆線（公共端）；同樣，當斷開連接時，應先斷開紅色表筆線再斷開黑色表筆線。
m. 當打開電池門時，請先把表筆從儀表上移開。
n. 當儀表的外殼打開或者松動時，請不要使用儀表。
o. 為避免得到錯誤的讀數而導致的電擊危險或人員傷害，請?jiān)趦x表指示低電壓（）時，馬上更換電池。
p. 不要測量第Ⅱ類600V以上或其它更高類別的電壓。
q. 過壓裝置類別按IEC61010-1,2000：儀表的設計能夠防護在下列類別的設備中出現的瞬變高電壓：
CAT I 高壓低能量電路，如電子電路或復印機
CAT Ⅱ 固定裝置供電的設備，如電視機、個人電腦、便攜工具和家用電氣。
CAT Ⅲ 固定安裝設備，如配線板，饋電線和短路保護電路、大型建筑的照明系統。
3.數字萬用表有哪些使用注意事項?
使用注意事項： 1、如果無法預先估計被測電壓或電流的大小，則應先撥至最高量程擋測量一次，再視情況逐漸把量程減小到合適位置.測量完畢，應將量程開關撥到最高電壓擋，并關閉電源. 2、滿量程時，儀表僅在最高位顯示數字“1”，其它位均消失，這時應選擇更高的量程. 3、測量電壓時，應將數字萬用表與被測電路并聯.測電流時應與被測電路串聯，測直流量時不必考慮正、負極性. 4、當誤用交流電壓擋去測量直流電壓，或者誤用直流電壓擋去測量交流電壓時，顯示屏將顯示“000”，或低位上的數字出現跳動. 5、禁止在測量高電壓（220V以上）或大電流（0.5A以上）時換量程，以防止產生電弧，燒毀開關觸點. 6、當顯示“ ”、“BATT”或“LOW BAT” 時，表示電池電壓低于工作電壓.。
4.萬用表中二極管的焊接要注意什么
1、焊接過程中應該注意焊接時間不能過長；有些二極管還不能帶電焊接，防擊穿。
2、二極管，（英語：Diode），電子元件當中，一種具有兩個電極的裝置，只允許電流由單一方向流過，許多的使用是應用其整流的功能。而變?nèi)荻O管（Varicap Diode）則用來當作電子式的可調電容器。
大部分二極管所具備的電流方向性我們通常稱之為“整流（Rectifying）”功能。二極管最普遍的功能就是只允許電流由單一方向通過（稱為順向偏壓），反向時阻斷 （稱為逆向偏壓）。
因此，二極管可以想成電子版的逆止閥。3、萬用表又稱為復用表、多用表、三用表、繁用表等，是電力電子等部門不可缺少的測量儀表，一般以測量電壓、電流和電阻為主要目的。
萬用表按顯示方式分為指針萬用表和數字萬用表。是一種多功能、多量程的測量儀表，一般萬用表可測量直流電流、直流電壓、交流電流、交流電壓、電阻和音頻電平等，有的還可以測交流電流、電容量、電感量及半導體的一些參數（如β）等。
5.數字萬用表使用的注意事項
1）儀表所測量的交流電壓峰值不得超過700V，直流電壓不得超過1000V 。交流電壓頻率響應：700V量程為40~100Hz，其余量程為40~400Hz。
2）切勿在電路帶電情況下測量電阻。不要在電流檔、電阻檔、二極管檔和蜂鳴器檔測量電壓。
3）儀表在測試時，不能旋轉功能轉換開關，特別是高電壓和大電流時，嚴禁帶電轉換量程。
4）當屏幕出現電池符號時，說明電量不足，應更換電池。
5）電路實驗中一般不用萬用表測量電流。在每次測量結束后，應把儀表關掉。
6）無論使用或存放，嚴禁受潮和進水。
6.數字萬用表有哪些高注意事項
注意事項 測試前，功能開關應放置于所需量程上。
（一）電壓測量注意事項 （1）如果不知道被測電壓范圍，將功能開關置于大量程并逐漸降低量程（不能在測量中改變量程）。 （2）如果顯示“1”，表示過量程，功能開關應置于更高的量程。
（3） △！表示不要輸入高于萬用表要求的電壓，顯示更高的電壓只是可能的，但有損壞內部線路的危險。 （4）當測高壓時，應特別注意避免觸電。
（二）電流測量注意事項 （1）如果使用前不知道被測電流范圍，將功能開關置于最大量程并逐漸降低量程（不能在測量中改變量程）。 （2）如果顯示器只顯示“1”，表示過量程，功能開關應置于更高量程。
（3） △！上表示最大輸入電流為200mA或20A(10A)，取決于所使用的插孔，過大的電流將燒壞保險絲，20A(10A)量程無保險絲保護。 （4）最大測試壓降為200mV。
（四）當檢查內部線路阻抗時，要保證被測線路所有電源斷電，所有電容放電。 （五）電容測試 （1）儀器本身已對電容檔設置了保護，在電容測試過程中，不用考慮電容極性及電容充放電等情況。
（2）測量電容時，將電容擂入電容測試座中（不要通過表筆插孔測量）。
7.使用萬用表時,應注意哪些事項
機械表：
( 1 )使用前應檢查指針是否在零位，若不在零位，應先調節指針調零器。
( 2 )根據被測量性質的不同，將轉換開關調至相應的位置。特別要注意測量電壓時，不得將轉換開關置于電流或電阻檔，否則會燒壞萬用表。
( 3 )測量直流電流或直流電壓時，應將紅表棒插在紅色或有 + 符號的插孔內，另一端接被測對象的正極；黑表棒插在黑色或有一符號的插孔內，另一端接被測對象的負極。
( 4 )測量電流時，應將萬用表串聯在被測電路中；測量電壓時，應將萬用表并聯在被測電路中。
( 5 )測量電壓、電流時應使指針指在滿刻度的1 / 2 一 2 / 3 的范圍內，此時讀數較為準確。若預先不知被測量的大小，為避免量程選得過小而損壞萬用表，應選擇該種類最大量程預測，然后再選擇合適的量程、以減小測量誤差。
( 6 )萬用表的標度盤上有多條標度尺，它們代表不同的測量種類。測量時應根據轉換開關所選擇的種類及量程，在對應的標度尺上讀數，并應注意所選擇的量程與標度尺上的讀數的倍率關系。

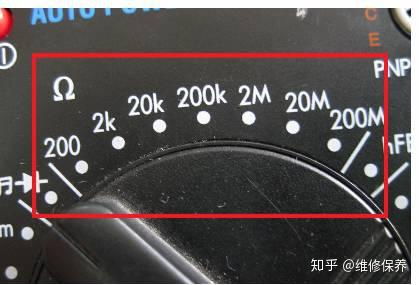

( 7 )測量電阻時，應選擇合適的倍率位置，由于電阻檔的標度尺是反刻度方向，并且刻度不均勻，越往左，刻度越密，測量準確度越差，因此應使指針偏轉在刻度較稀處，且以偏轉在標度尺的中間附近為宜。
( 8 )測量電阻前，應進行調零，將紅黑兩根表棒短接，同時轉動歐姆調零旋鈕，使指針指到電阻標度尺的 0 刻線上。每更換一次倍率檔，都應先調零，才能進行測量。指針一調不到零位，應更換新電池。
( 9 )測量電阻時，被測電阻至少有一端與電路斷開，并切斷電源
才能進行測量。
( 10 )在測量較高電壓和較大電流時，不能帶電轉動開關旋鈕，以保證人身安全。
( 11 )每次測量完畢，應將轉換開關置于交流電壓最高檔，或置于空檔，以免他人誤用，損壞萬用表。
( 12 )若萬用表長期不用，應將表內電池取出，以防電池腐蝕，而損壞其他元件。
數字表：
(1)測量前，應核實量程開關位置及兩表筆所接的插孔，無誤后再進行測量。嚴禁在測量的同時拔動量程開關，特別是高電壓、大電流的情況，以免產生電弧燒壞量程開關。
( 2 )對無法估計的待測量，應選擇最高量程擋測量，然后根據顯示結果選擇合適的量程。
( 3 )數字萬用表在剛測量時，顯示屏上的數值會有跳數現象，應待顯示數值穩定后才能讀數。
( 4 )嚴禁帶電測量電阻。
( 5 )當用數字萬用表檢查測量線路通斷時，應將量程開關拔到蜂鳴器擋，若蜂鳴器發出叫聲，說明線路接通。
( 6 )當用數字萬用表測量電容時，因各電容擋都存在失調電壓，不測電容時也會顯示從幾個到幾十個字的初始值，因此，在測量前必須調整零位調節旋鈕，使初始值為 000 或一 000 ，然后再插上被測電容。測量時兩手不得觸及電容的電極引線或表筆的金屬端，否則數字萬用表將嚴重跳數，甚至過載。
( 7 )當發現數字萬用表電池電壓過低告警指示時，應更換電池。
