轉子流量計安裝(轉子流量計的安裝有什么講究)

1.轉子流量計的安裝有什么講究

1、轉子流量計必須垂直安裝在無振動的管道上。

流體自下而上流過流量計，且垂直度優于2°，水平安裝時水平夾角優于2°；（現在有可水平安裝的轉子流量計）2、為了方便檢修和更換流量計、清洗測量管道，安裝在工藝管線上的金屬管浮子流量計應加裝旁路管道和旁路閥；3、轉子流量計入口處應有5倍管徑以上長度的直管段，出口應有250mm直管段；4、如果介質中含有鐵磁性物質，應安裝磁過濾器；如果介質中含有固體雜質，應考慮在閥門和直管段之間加裝過濾器；5、當用于氣體測量時，應保證管道壓力不小于5倍流量計的壓力損失，以使浮子穩定工作；6、為了避免由于管道引起的流量計變形，工藝管線的法蘭必須與流量計的法蘭同軸并且相互平行，管道支撐以避免管道振動和減小流量計的軸向負荷，測量系統中控制閥應安裝在流量計的下游：7、測量氣體時，如果氣體在流量計的出口直接排放大氣，則應在儀表的出口安裝閥門，否則將會在浮子處產生氣壓降而引起數據失真。8、安裝PTFE襯里的儀表時，法蘭螺母不要隨意不對稱擰得過緊，以免引起PTFE襯里變形；9、帶有液晶顯示的儀表，要盡量避免陽光直射顯示器，以免降低液晶使用壽命；帶有鋰電池供電的儀表，要盡量避免陽光直射、高溫環境（≥65℃）以免降低鋰電池的容量和壽命。

擴展資料缺點：1、轉子流量計應用局限于中小管徑，普通全流型轉子流量計不能用于大管徑，玻璃管轉子流量計最大口徑 150mm，金屬轉子流量計為 200mm，更大管徑只能用分流型儀表。2、玻璃轉子流量計有玻璃管易碎的風險，尤其是無導向結構浮子用于氣體。

3、大部分結構浮子流量計只能用于自下向上垂直流的管道安裝。4、使用流體和出廠標定流體不同時，要作流量示值修正。

液體用轉子流量計通常以水標定，氣體用空氣標定，如實際使用流體密度、粘度與之不同，流量要偏離原分度值，要作換算修正。參考資料來源：百度百科-轉子流量計。

2.轉子流量計的安裝有什么講究

1、轉子流量計必須垂直安裝在無振動的管道上。流體自下而上流過流量計，且垂直度優于2°，水平安裝時水平夾角優于2°；（現在有可水平安裝的轉子流量計）

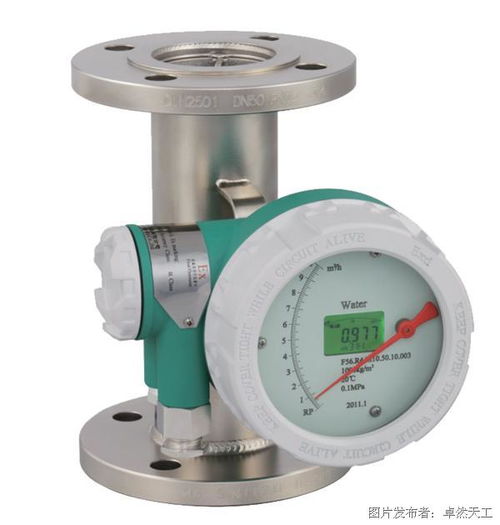

2、為了方便檢修和更換流量計、清洗測量管道，安裝在工藝管線上的金屬管浮子流量計應加裝旁路管道和旁路閥；

3、轉子流量計入口處應有5倍管徑以上長度的直管段，出口應有250mm直管段；

4、如果介質中含有鐵磁性物質，應安裝磁過濾器；如果介質中含有固體雜質，應考慮在閥門和直管段之間加裝過濾器；

5、當用于氣體測量時，應保證管道壓力不小于5倍流量計的壓力損失，以使浮子穩定工作；

6、為了避免由于管道引起的流量計變形，工藝管線的法蘭必須與流量計的法蘭同軸并且相互平行，管道支撐以避免管道振動和減小流量計的軸向負荷，測量系統中控制閥應安裝在流量計的下游：

7、測量氣體時，如果氣體在流量計的出口直接排放大氣，則應在儀表的出口安裝閥門，否則將會在浮子處產生氣壓降而引起數據失真。

8、安裝PTFE襯里的儀表時，法蘭螺母不要隨意不對稱擰得過緊，以免引起PTFE襯里變形；

9、帶有液晶顯示的儀表，要盡量避免陽光直射顯示器，以免降低液晶使用壽命；帶有鋰電池供電的儀表，要盡量避免陽光直射、高溫環境（≥65℃）以免降低鋰電池的容量和壽命。

擴展資料

缺點：

1、轉子流量計應用局限于中小管徑，普通全流型轉子流量計不能用于大管徑，玻璃管轉子流量計最大口徑 150mm，金屬轉子流量計為 200mm，更大管徑只能用分流型儀表。

2、玻璃轉子流量計有玻璃管易碎的風險，尤其是無導向結構浮子用于氣體。

3、大部分結構浮子流量計只能用于自下向上垂直流的管道安裝。

4、使用流體和出廠標定流體不同時，要作流量示值修正。液體用轉子流量計通常以水標定，氣體用空氣標定，如實際使用流體密度、粘度與之不同，流量要偏離原分度值，要作換算修正。

參考資料來源：搜狗百科-轉子流量計

3.簡述轉子流量計安裝和使用應注意的事項

1.對上游直管段要求較低

2.浮子流量計必須垂直地安裝在無振動的管道上，不應有明顯的傾斜

3.為了檢修和更換流量計和清洗測量管道，除了安裝流量計現場有足夠的空間外，在流量計的上下游應裝必要的閥門，一般流量計的前面用全開閥，后面用流量調節閥，并在流量計的位置設置旁路管道，安裝旁通閥

4.對于臟污流體或者含有鐵磁性雜質的流體，應在流量計上游入口處安裝過濾器。

5.在有可能產生 倒流的管道上安裝流量計時，為避免 流體倒流或水錘現象損壞流量計，應在流量計的而下游安裝單向閥

6.安裝完畢之后使用是應緩緩的開啟上游閥門至全開，燃后用下游調節閥調節流量，停止使用時緩慢關閉全開閥，然后關閉調節閥

7.當測量管或者浮子受到污染是應及時清洗以免影響流量計準確度

滿意請采納！??！

4.雙轉子流量計安裝有什么需要注意的

迅爾儀表為您解答：雙轉子流量計安裝要求：

1、雙轉子流量計安裝的方向應使儀表殼體上所示箭頭方向與液體流動方向一致，安裝位置應注意便于讀數

2、儀表盡量安裝在常溫場合，不要安裝在有害氣體及強烈熱輻射的場合，防止儀表計數器部分受損害。

3、儀表中的齒輪軸盡可能安裝成水平位置，即刻度盤應安裝成垂直位置（分度“0”應在上面），以減少齒輪與殼體間的摩擦，降低零件的磨損。由于安裝位置不同，為了便于讀數，可將計數器（表頭）旋轉90度或180度。電子表頭的安裝可采用立式安裝方式，表頭與表體成直角狀態，便于讀數。

4、儀表安裝前，管道必須徹底清洗，在整個管路系統中，若無嚴格的過濾裝置時，應在儀表前安裝過濾器，以防雜質進入表內。

5、雙轉子流量計應安裝在泵的出口端，流量調節閥應安裝在儀表的下游，使用時先打開上游截止閥，然后緩慢開啟下游流量調節或截止閥。嚴禁突然開啟或關閉。

6、儀表在使用時，應使表內流滿液體。被測液體內不應混有氣體，否則測出氣和液的混合容積測量不準。液體內混有氣體必須在儀表前安裝消氣器。

7、管道中的流量不應急劇增加或減少，應避免管道振動、水力沖擊和壓力急劇波動等現象，否則將影響儀表正常工作。

8、流量超過規定最大流量時，雙轉子隨著轉速提高而磨損增加，且壓力損失急劇增加，應避免使用，低于最小流量，雖仍能計量，但誤差增大，流量計的起動流量約為最大流量的3%，正常工作流量最好為最大流量的70%-80%。

9、用于測量高粘度液體時，一般均將液體加熱以降低粘度，然后在管道內流通，當儀表停用后，儀表內充滿的液體冷卻而變粘，如再要啟用，必須用蒸氣或?qū)嵊驮诒眢w外部把液體沖熱等方法加熱，待儀表內液體粘度降低后才能使用。否則粘度會咬住傳動零件，致使儀表?yè)p壞。

10、被測液體溫度不應高于規定值，超過了儀表甚至?xí)ㄗ〔粍?dòng)。液體溫度變化也會造成粘度影響的附加誤差。另外，溫度增加也造成螺旋狀空間體積增加，使儀表“走得慢”，

11、每臺流量計出廠時，均用柴油在室溫條件下標定，常溫下油的密度為：0.84M3/KG，如用戶使用的液體粘度與此相差較大時，可調換雙層齒輪或調整儀表系數來修正誤差。

12、嚴禁用掃線蒸氣和水通過儀表。

電話： 022-58782381

滿意請采納

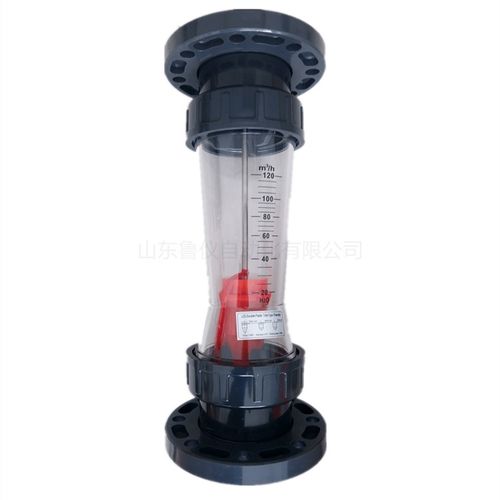

5.玻璃轉子流量計如何安裝和使用

以下由江蘇金湖奧特美自動化儀表廠為您免費提供

轉子流量計是通過刻有流量標度尺的錐形玻璃管和管內浮子的位置高度，直接觀察管道內流體流量的指示型儀表。用來測量非混濁的液體或氣體等單向介質的流量，它較其它儀表方便，直觀。因此被廣泛應用在工業各部門和科研單位。

玻璃轉子流量計在使用安裝前，應先檢查其技術參數如：測量范圍，精確度等級，額定工作壓力，溫度等參數是否符合使用要求。安裝前還應將流量計中起運輸保護作用的頂襯物取出。并檢查錐管有無破損，浮子能否自由上下移動，確定正常后方可安裝。新裝的管路在玻璃轉子流量計安裝前應沖洗干凈。應使轉子流量計的最小分度值處于下方，垂直安裝在無振動的管道上，轉子流量計的中心線與鉛垂線的夾角應不超過5度。大口徑流量計由于較重，為避免管道彎曲，必要時可采取加固支承等措施。安裝時還需避免轉子流量計受過大的拉，壓，扭等力。以免產生過大的外力而損壞錐管。根據使用中不同的工況，必要時應在轉子流量計的上游安裝過濾器，以防雜質玷污，卡塞轉子流量計。若流體不穩定有脈動流，為保證轉子流量計的良好測量可安裝緩沖器，以消除脈動流。轉子流量計在使用時，應先緩慢旋開流量計上游管道上的控制閥門，然后用調節閥調節流量，以免突然開啟造成浮子急速上升擊損錐管。為保證轉子流量計在使用時的測量精確度，被測流體的常用流量建議選擇在轉子流量計分度流量上限值的60%以上為好。

6.玻璃轉子流量計怎樣安裝及使用

玻璃管轉子流量計安裝和使用，還是一個很少有人問的問題，但是卻是一個非常好的問答題。安裝和使用的好的話，不但可以準確的讀出流量計的刻度流量，還能延長玻璃管轉子流量計的使用壽命。

下面就這個問題，我來說說我對于玻璃管轉子流量計的安裝和使用的理解：

首先，我們先了解玻璃管轉子流量計的特點：

玻璃管轉子流量計原理：流量計主要由一根自下而上擴大的錐形玻管和一只隨流體流量大小上下移動的浮子組成。流體自下而上流經錐管時，流體動能在浮子上產生的升力S和流體的浮力A使浮子上升，當升力S與浮力A之和等于浮子自身重力G時，浮子處于平衡，穩定在某一高度位置上，錐管上的刻度指示流體的流量值。

根據以上原理，我們能夠知道，玻璃管轉子流量計的正確安裝方式為：流體從流量計下端進入，從流量計的上端流出，且需要垂直安裝。

第二，流體通過玻璃管轉子流量計時，流體的穩定性，對于準確的讀出玻璃管轉子流量計的刻度流量也是至關重要，如果玻璃管轉子流量計中間的浮子上下竄動，就不能準確的讀出流量，為我們的生產帶來不好的影響。

所以，常規情況下，如果保持有一定的直管段距離，流體的穩定性基本能達到流量計的要求，直管段的最佳保持距離為：前十后五，也就是說，玻璃管轉子流量計的入口處的直管段必須保證在彎頭、三通、十字管道及變徑的前端十倍于口徑的距離；玻璃管轉子流量計的出口處的直管段必須保證在彎頭、三通、十字管道及變徑的后端五倍于口徑的距離。

如果流體比較混亂的情況下，可以和我們公司（江蘇東祥儀表有限公司）聯系，給您做特殊處理后，就可正常使用了。

以上是安裝重要的注意事項，其他的方面的注意事項，玻璃管轉子流量計的使用說明書上有，可以按使用說明書上的要求操作。

使用的好的話，可以延長流量計的使用壽命，下面我來說說，使用方面的知識：

1、流量計使用時，應先緩慢開啟上游閥門至全開，然后用流量計下游的調節閥調節流量。流量計停止使用時，應先緩慢關閉流量計上游閥門，然后再關閉流量計下游的流量調節閥門。

2、流量計必須待浮子穩定后方能讀取示值。浮子讀數位置：浮子最大直徑處為讀書位置。

3、使用時應避免被測流體溫度與壓力的急驟變化。防止將錐管沖破傷人。

4、如錐管、浮子沾污應及時清洗。

5、浮子工作直徑和測量銳邊，如有損傷應重新標定。

6、流量計需要拆卸時，應熟悉其結構，特別是拆裝壓蓋、支板螺栓時應均勻用力，防止打碎錐管。

7、經過流量計的流體狀態的密度、溫度、壓力與分度狀態不同（即標準狀態）時，必須對示值進行修正。

8、使用中的流量計應定期進行檢查，如發現有滲漏應先將流量計減壓，然后均勻地緊固壓蓋，應避免壓蓋過緊夾碎錐管。

另外，流量計的不同的安裝方式和流量計的材質問題，就不贅述了，采購的時候，根據流量的大小，溫度，壓力，介質，連接方式和口徑的不同，而采購相應的適合現場工況條件的玻璃管轉子流量計。

另外：玻璃管轉子流量計的一般的客戶容易忽視的有兩大點，第一是安裝方面的，保證前十后五的直管段距離，或者離泵太近，導致流體混亂。

使用方面：閥門應該緩慢開啟，而不是，打開閥門后再開泵（壓力過大容易使玻璃管爆裂）。
