1. 單擊“基準”>“點”或單擊基準工具欄上的點按鈕。
2. 單擊“基準點”>“草繪”。3. 帶一個元素的“草繪基準點”對話框打開: - 草繪基準曲線。
4. 使用“設置草繪平面”和“設置平面”菜單設置草繪平面。5. 用“草繪視圖”菜單設置一個草繪視圖。
“草繪”菜單出現在頂部菜單欄上。6. 單擊“草繪”>“點”。
7. 草繪所需的點并標注它們。單擊“完成”退出“草繪器”。
8. 單擊“草繪基準點”對話框中的“確定”。注釋:創建草繪基準點時,可將任意草繪幾何當作構造幾何。
下列步驟說明如何使用模型幾何創建基準點。1. 選擇“插入”>“基準”>“點”或單擊基準工具欄上的點按鈕。
2. 從“基準點”菜單中選擇下列任一選項:―在曲面上 - 在曲面上創建一個基準點。從兩個平面或兩條邊標注基準點。
可陣列化用該選項創建的基準點??梢赃x擇定位尺寸來確定陣列方向。
如果在屬于面組的曲面上創建基準點,則該點參照整個面組,而不是參照創建該點的特定曲面。―偏距曲面 - 在指定的方向上,由曲面創建基準點偏距,指定的偏距值為兩個參照位置平面或邊之間的距離。
―曲線X曲面 - 在一條曲線和一個曲面的交點處創建基準點。曲線可以是零件邊、曲面特征邊、基準曲線、軸或輸入的基準曲線。
曲面可以是零件曲面、曲面特征或基準平面。系統用距選擇曲線的“選取”位置最近處的曲面和曲線交點,來創建基準點。
系統“記下”曲線上的初始選取位置,而不是曲面上的位置。例如,如果修改放置基準平面的角度,則Pro/ENGINEER將基準點放置在曲線和平面曲面最近的相應交點處。
―在頂點上 - 在零件邊、曲面特征邊、基準曲線或輸入框架的頂點上創建基準點。―偏距坐標系 - 在離一個或多個坐標系的偏距處創建基準點陣列。
注釋:只能使用“重定義”命令,來改變用“偏距坐標系”創建的一個或多個基準點陣列。―三個曲面 - 在三個曲面的相交處創建基準點。
每個曲面都可以是零件曲面、曲面特征或基準平面。其他 ―在中心- 在一條弧、一個圓或一個橢圓圖元的中心處創建基準點。
―在曲線上- 用位置的參數值在曲線或邊上創建基準點,該位置指從一個頂點開始沿曲線的長度。―曲線X曲線- 在距另一條曲線最近的曲線處創建基準點。
不要求這兩條曲線相交。―偏距點- 在距離一個點或頂點一定距離處創建一個或多個基準點。
從“基準點模式”菜單中選擇“完成”。3. 選擇約束該點位置所需的圖元。
注釋 a. 在某些情況下,不能將已創建的多個基準點作為單一特征分別選擇。這種情況下,Pro/ENGINEER不允許選取這些點。
b. 也可在“草繪器”中創建基準點。 1. 選擇“基準”>“點”>“偏距坐標系”。
2. Pro/ENGINEER顯示“點陣列”菜單,該菜單具有下列選項:―帶尺寸 - 創建一個最多可包含100個點的參數基準點陣列。―不帶尺寸 - 創建一個非參數基準點陣列。
系統不分別為陣列中的點賦名或分配可修改尺寸。當點數很多時,建議使用這種點。
3. 選擇“設置坐標系”來選擇或創建一個坐標系。系統顯示“得到坐標系”菜單。
選取“選擇”來從名稱列表菜單中選擇一個現有的坐標系,或選擇“創建”來創建一個新坐標系。4. 通過從“設置坐標系類型”菜單中選擇“笛卡爾”、“柱坐標”、或“球”選項設置坐標系類型。
5. 在“基準點陣列”菜單中選擇下列任一選項:“輸入點”、“編輯點”或“讀取點”。6. 必要時,可重復步驟3到5來設置一個新坐標系并指定更多的點。
7. 操作完成后,選擇“完成”。系統用黃色顯示基準平面名并用白色顯示其標記。
注釋:通過從“零件”菜單中選擇“修改”并選出陣列中的一個點來修改陣列。創建偏距基準點 使用“偏距點”選項,先指定偏距方向,然后選擇另一個點(基準點、頂點或坐標),新基準點要由它偏距而得,這樣可以創建一個基準點。
1. 從“基準點”菜單中選擇“偏距點”。2. 用“偏距方向”菜單中的下列選項之一來選擇如何指定偏距方向:―圖元/邊- 偏距方向沿一直邊、軸線或直曲線。
―平面法向- 偏距方向垂直于一個平面。―2點- 用通過兩點(兩個頂點、點或坐標系)的一條線指定偏距方向。
―坐標系- 偏距沿一個坐標系的軸。3. 給新點的方向選擇合適的參照。
4. 選出要由其進行偏距的點。完成后,選擇“完成選取”。
5. 輸入沿顯示方向的偏距距離(如果選擇“坐標系”,則系統提示依次沿每個軸輸入偏距距離)。負值將在相反方向創建偏距。
即時創建基準點1. 在創建特征過程中必須創建點時,只需從“基準”菜單中選擇一個選項。2. 如果選擇了“點”選項,“基準點模式”菜單出現并包括下列選項:―增加- 在特征中創建新的基準點,從“基準點”菜單中選擇一個選項,然后根據系統提示來定位這些點。
注釋:對于當前主特征,“基準點”菜單只顯示用于創建基準點的有效選項。―改變- 改變現有基準點的放置。
選擇要更改的點,從“基準點”菜單中選擇一個選項,然后按常規方法定義該點。―刪除- 從特征中刪除選定的基準點。
3. 創建完全部所需點后,選擇“基準點模式”>“完成”。創建后,系統自動為操作選擇所有新點。
選擇兩個共面的邊或軸(但不能共線)作為參照,單擊按鈕 ,產生通過參照的基準平面。
? 選擇三個基準點或頂點作為參照,單擊按鈕 ,產生通過三點的基準平面。
? 選擇一個基準平面或平面以及兩個基準點或兩個頂點,單擊按鈕 ,產生過這兩點并與參照平面垂直的基準平面。
? 選擇一個基準平面或平面以及一個基準點或一個頂點,單擊按鈕 ,產生過這兩點并與參照平面垂直的基準平面。
? 選擇一個基準點和一個基準軸或邊(點與邊不共線),單擊按鈕 ,〖基準平面〗對話框顯示通過參照的約束,單擊【確定】按鈕即可建立基準平面。

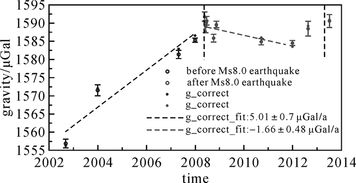

(1)重力基準點應位于穩固的非風化基巖上; (2)遠離工廠、礦區、鐵路、公路等各種震源,避開高壓線和變電設備等強磁電場; (3)附近地區不會產生較大的質量遷移;不宜在大河、大湖和水庫附近,地面沉降漏斗、冰川及地下水位變化劇烈的地區建點; (4)基準點應建立永久性牢固的觀測室,其面積不應小于3m*5m,天花板離儀器觀測墩面不小于2m,觀測室內應保持干燥,具有穩定的電源; (5)儀器觀測墩標石的尺寸為1.2m*1.2m*1.0m,標石用混凝土現場灌制,標石周圍與地面應留寬為0.1m的隔震槽,填以泡沫塑料,標石距墻壁不得小于0.5m,兩個觀測墩之間相距應大于0.8m.。
選擇兩個共面的邊或軸(但不能共線)作為參照,單擊按鈕 ,產生通過參照的基準平面。
? 選擇三個基準點或頂點作為參照,單擊按鈕 ,產生通過三點的基準平面。 ? 選擇一個基準平面或平面以及兩個基準點或兩個頂點,單擊按鈕 ,產生過這兩點并與參照平面垂直的基準平面。
? 選擇一個基準平面或平面以及一個基準點或一個頂點,單擊按鈕 ,產生過這兩點并與參照平面垂直的基準平面。 ? 選擇一個基準點和一個基準軸或邊(點與邊不共線),單擊按鈕 ,〖基準平面〗對話框顯示通過參照的約束,單擊【確定】按鈕即可建立基準平面。
