手動擋變速箱修理(如何保養手動變速箱)
1.如何保養手動變速箱
1、如果變速箱內使用的是礦物油齒輪油，它需要3年或6萬公里更換一次變速箱油。如果使用的是合成油就是定期檢查變速箱油，只要油品沒有問題就可以一直使用不用換。
2、在正常使用的過程中，變速器油的工作溫度為120℃左右。因此對變速器油品的要求很高，還必須保持清潔。但是使用過程中可能會遇到特殊情況，因此需要及時檢查維修。
3、正確更換變速器油。
去專業的維修店采用專用的變速器清洗設備，在變速器運轉的過程中，保證良好的換油效果。
擴展資料：
手動變速箱的注意事項：
1、在車未完全停穩前嚴禁掛入P擋，否則可能會導致P擋駐車棘爪或內部機構永久性損壞。
2、起步時不應該全油門起步，可能會導致鋼帶打滑而影響使用壽命。
3、嚴禁空擋滑行，由于變速箱潤滑方式的不同，在空擋滑行時，發動機轉速較低，變速箱內部油泵轉速與車輛車速狀態不匹配，達不到該工況的要求，會造成變速箱油溫過高，嚴重時會造成車輛無法行駛、變速箱壽命縮短等一系列問題。
2.手動變速箱結構圖和工作原理
手動變速箱主要由齒輪和軸組成，通過不同的齒輪組合產生變速變矩；而自動變速箱AT是由液力變扭器、行星齒輪和液壓操縱系統組成，通過液力傳遞和齒輪組合的方式來達到變速變矩。
其中液力變扭器是AT最具特點的部件，它由泵輪、渦輪和導輪等構件組成，直接輸入發動機動力傳遞扭矩和離合作用。泵輪和渦輪是一對工作組合，它們就好似相對放置的兩臺風扇，一臺主動風扇吹出的風力會帶動另一臺被動風扇的葉片旋轉，流動的空氣——風力成了動能傳遞的媒介。如果用液體代替空氣成為傳遞動能的媒介，泵輪就會通過液體帶動渦輪旋轉，再在泵輪和渦輪之間加上導輪以提高液體的傳遞效率。由于液力變矩器自動變速變矩范圍不夠大且效率偏低，因此在渦輪后面再串聯幾排行星齒輪提高效率，液壓操縱系統會隨發動機工作變化自行操縱行星齒輪，從而實現自動換檔。
3.如何保養手動變速箱
首先，手動擋的車型一定要一擋起步，有些車主喜歡二擋起步，這樣會加大變速箱和發動機的附和，久而久之很傷變速箱，所以建議當發動機轉速大大2500轉時換擋。
有些車主不習慣換擋，即使當車速提升的較高水平，車輛出現抖動時，還維持原擋。其實這種低擋高速的做法會增加傳運系統部件的載荷，減少離合器和變速箱齒輪的正常使用壽命。
另外，一些車主開車時喜歡“粘離合器”，覺得這樣可以更好的控制車輛，其實不然，這種做法對離合片的損害極大。尤其是車輛高速時，長時間的半離合狀態會讓離合片迅速磨損。
而其行駛中，駕駛員右手不要一直放在排擋上面，因?yàn)橐恢边@樣壓著排擋，會加速變速箱內部零件的損壞。除此以外，很多人在離合沒踩到底的時候就忙著掛擋，不但擋位難以準確掛入，而其長期這樣操作對手動變速箱也是一種致命損傷。
控制車速時要養成多用擋位的好習慣，要“早預見，勤換擋，少制動”，行車中最好不要空擋滑行，尤其下坡，要盡量利用發動機制動。一般情況下，行駛6萬公里就要更換一次變速箱油，平時也要多檢查，防止變速箱漏油。
由于手動變速箱結構精密，如果損壞，一定要到正規修理廠維修。
4.變速器的常見故障及維修方法
變速器工作原理及故障檢修方法一、變速器的功用 1、改變傳動比，滿足不同行駛條件對牽引力的需要，使發動機盡量工作在有利的工況下，滿足可能的行駛速度要求。
2、實現倒車行駛，用來滿足汽車倒退行駛的需要。3、中斷動力傳遞，在發動機起動，怠速運轉，汽車換檔或需要停車進行動力輸出時，中斷向驅動輪的動力傳遞。
二、變速器的形式1、按傳動比的變化方式劃分可分為有級式、無級式、綜合式。a、有級式變速器：有幾個可選擇的固定傳動比，采用齒輪傳動。
又可分為齒輪軸線固定的普通齒輪變速器和部分齒輪（行星齒輪）軸線旋轉的行星齒輪變速器兩種。b、無級式變速器：傳動比可在一定范圍內連續變化，常見的有液力式，機械式和電力式等。
c、綜合式變速器：由有級式變速器和無級式變速器共同組成的，其傳動比可以在最大值，與最小值之間幾個分段的范圍內作無級變化。2、按操縱方式劃分為強制操縱式、自動操縱式、半自動操縱式。
a、強制操縱式變速器：靠駕駛員直接操縱變速桿換檔。b、自動操縱式變速器：傳動比的選擇和換檔是自動進行的。
駕駛員只需操縱加速踏板，變速器就可以根據發動機的負荷信號和車速信號來控制執行元件，實現檔位的變換。c、半自動操縱式變速器：可分為兩類，一類是部分檔位自動換檔，部分檔位手動換檔；另一類是預先用按鈕選定檔位，在采下離合器踏板或松開加速踏板時，由執行機構自行換檔。
三、變速器的組成變速器由傳動機構和操縱機構組成。變速器的傳動機構的主要作用是改變轉矩、轉速和旋轉方向；變速器的操縱機構的主要作用是控制傳動機構實現變速器的傳動比的變換。
普通齒輪變速器主要分為兩軸變速器兩種。1、三軸變速器這類變速器的前進檔主要由輸入（第一）軸、中間軸和輸出（第二）軸組成。
2、兩軸變速器這類變速器的前進檔主要由輸入和輸出兩根軸組成。四、普通齒輪變速器的工作原理一對嚙合傳動的齒輪，設小齒輪齒數Z1=20，大齒輪齒數Z2=40，在相同的時間內小齒輪轉過一圈時，大齒輪轉過半圈。
顯然，當小齒輪是主動齒輪時，它的轉速經大齒輪輸出時就降低了；假如大齒輪是主動齒輪時，它的轉速經小齒輪輸出時就提高了。 這就是齒輪傳動的變速原理。
1、三軸五檔變速器有五個前進檔和一個倒檔，由殼體、第一軸（輸入軸）、中間軸、第二軸（輸出軸）、倒檔軸、各軸上齒輪、操縱機構等幾部分組成。a、第一軸第一軸和第一軸常嚙合齒輪為一個整體，是變速器的動力輸入軸。
第一軸前部花鍵插于離合器從動盤轂中。 b、中間軸在中間軸上制有（或固裝）有六個齒輪，作為一個整體而轉動。
最前面的齒輪與一軸常嚙合齒輪相嚙合，稱為中間軸常嚙合齒輪，從離合器輸入一軸的動力經這一對常嚙合齒輪傳到中間軸各齒輪上。向后依次稱各齒輪為中間軸三檔、二檔、倒檔、一檔和五檔齒輪。
c、第二軸在第二軸上，通過花鍵固裝有三個花鍵轂，通過軸承安裝有二軸各檔齒輪。其中從前向后，在第一和第二花鍵轂之間裝有三檔和二檔齒輪，在第二和第三花鍵轂之間裝有一檔和五檔齒輪，它們分別與中間軸上各相應檔齒輪相嚙合。
在三個花鍵轂上分別套有帶有內花鍵的接合套，并設有同步機構。 通過接合套的前后移動，可以使花鍵轂與相鄰齒輪上的接合齒圈連接在一起，將齒輪上的動力傳給二軸。
其中在第二個接合套上還制有倒檔齒輪。第二軸前端插入一軸齒輪的中心孔內，兩者之間設有滾針軸承。
第二軸后端通過凸緣與萬向傳動裝置相連。d、倒檔軸倒檔軸采用過盈配合壓裝在殼體相應的軸孔中。
倒檔齒輪通過軸承活套在倒檔軸上。2、各檔動力動力傳遞情況a、一檔輸入軸→第一軸常嚙齒輪→中間軸→中間軸第一檔齒輪→第二軸一檔齒輪→一檔同步器接合齒圈→接合套→第二軸→輸出b、二檔輸入軸→第一軸常嚙齒輪→中間軸→中間軸第二檔齒輪→第二軸二檔齒輪→二檔同步器接合齒圈→接合套→第二軸→輸出c、三檔輸入軸→第一軸常嚙齒輪→中間軸→中間軸第三檔齒輪→第二軸三檔齒輪→三檔同步器接合齒圈→接合套→第二軸→輸出d、四檔輸入軸→一檔常嚙齒輪→第一軸上四檔齒輪接合齒圈→三、四檔同步器接合套→第二軸→輸出（直接檔）e、五檔輸入軸→第一軸常嚙齒輪→中間軸→中間軸第五檔齒輪→第二軸五檔齒輪→五檔同步器接合齒圈→接合套→第二軸→輸出（超速檔）f、倒檔輸入軸→第一軸常嚙齒輪→中間軸→中間軸倒檔齒輪→倒檔軸上的倒檔齒輪→第二軸上倒檔齒輪→第二軸倒檔齒輪接合齒圈→倒檔同步器接合套→第二軸→輸出3、兩軸變速器兩軸變速器主要由輸入和輸出兩根軸組成。
與傳統的三軸變速器相比，由于省去了中間軸，在一般檔位只經過一對齒輪就可以將輸入軸的動力傳至輸出軸，所以傳動效率要高一些；同樣因?yàn)槿魏我粰n都要經過一對齒輪傳動，所以任何一檔的傳動效率又都不如三軸變速器直接檔的傳動效率高。五、同步器1、功用使接合套與待接合齒圈兩者之間能迅速同步；阻止在同步之前齒輪進行嚙合；防止產生接合齒圈之間的沖擊；縮短換檔時間，聲速完成換檔操作；延長齒輪壽命。
2、同步器的組成及分類目前所使用的。
5.手動檔變速器原理
一、變速箱的作用
發動機的物理特性決定了變速箱的存在。首先，任何發動機都有其峰值轉速；其次，發動機最大功率及最大扭矩在一定的轉速區出現。比如，發動機最大功率出現在5500轉。變速箱可以在汽車行駛過程中在發動機和車輪之間產生不同的變速比，換檔可以使得發動機工作在其最佳的動力性能狀態下。理想情況下，變速箱應具有靈活的變速比。無級變速箱（CVT）就具有這種特性，可以較好的發揮發動機的動力性能。
二、CVT
無級變速箱有著連續的變速比。其一直因?yàn)閮r(jià)格、尺寸及可靠性的關系而沒有大量裝備汽車?，F(xiàn)在，改進的設計使得CVT的使用已比較普遍。

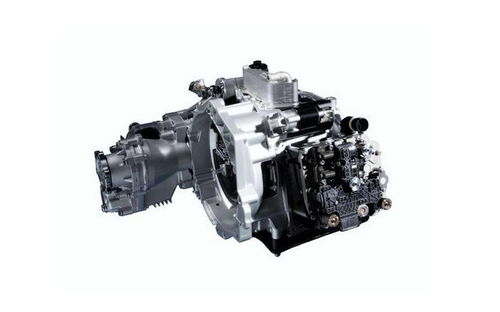

國產AUDI 2.8 CVT
變速箱通過離合器與發動機相連，這樣，變速箱的輸入軸就可以和發動機達到同步轉速
奔馳C級Sport Coupe 6速手動變速箱
一個5檔的變速箱提供5種不同的變速比，在輸入軸和輸出軸間產生轉速差。見下表：
三、簡單的變速箱模型
為了更好的理解變速箱的工作原理，下面讓我們先來看一個2檔變速箱的簡單模型，看看各部分之間是如何配合的：
輸入軸（綠色）通過離合器和發動機相連，軸和上面的齒輪是一個部件。
軸和齒輪（紅色）叫做中間軸。它們一起旋轉。軸（綠色）旋轉通過嚙合的齒輪帶動中間軸的旋轉，這時，中間軸就可以傳輸發動機的動力了。
軸（黃色）是一個花鍵軸，直接和驅動軸相連，通過差速器來驅動汽車。車輪轉動會帶著花鍵軸一起轉動。
齒輪（藍色）在花鍵軸上自由轉動。在發動機停止，但車輛仍在運動中時，齒輪（藍色）和中間軸都在靜止?fàn)顟B(tài)，而花鍵軸依然隨車輪轉動。
齒輪（藍色）和花鍵軸是由套筒來連接的，套筒可以隨著花鍵軸轉動，同時也可以在花鍵軸上左右自由滑動來嚙合齒輪（藍色）。
1檔
掛進1檔時，套筒就和右邊的齒輪（藍色）嚙合。見下圖：
如圖所示，輸入軸（綠色）帶動中間軸，中間軸帶動右邊的齒輪（藍色），齒輪通過套筒和花鍵軸相連，傳遞能量至驅動軸上。在這同時，左邊的齒輪（藍色）也在旋轉，但由于沒有和套筒嚙合，所以它不對花鍵軸產生影響。
當套筒在兩個齒輪中間時（第一張圖所示），變速箱在空擋位置。兩個齒輪都在花鍵軸上自由轉動，速度是由中間軸上的齒輪和齒輪（藍色）間的變速比決定的。
四、真正的變速箱
如今，5檔手動變速箱應用已經很普遍了，以下是其模型。
換檔桿通過三個連桿連接著三個換檔叉，見下圖
在換擋桿的中間有個旋轉點，當你撥入1檔時，實際上是將連桿和換檔叉往反方向推。
你左右移動換檔桿時，實際上是在選擇不同的換檔叉（不同的套筒）；前后移動時則是選擇不同的齒輪（藍色）
倒檔 通過一個中間齒輪（紫色）來實現。如圖所示，齒輪（藍色）始終朝其他齒輪（藍色）相反的方向轉動。因此，在汽車前進的過程中，是不可能掛進倒檔的，套筒上的齒和齒輪（藍色）不能嚙合，但是會產生很大的噪音。
同步裝置
同步是使得套筒上的齒和齒輪（藍色）嚙合之前產生一個摩擦接觸，
齒輪（藍色）上的錐形凸出剛好卡進套筒的錐形缺口，兩者之間的摩擦力使得套筒和齒輪（藍色）同步，套筒的外部滑動，和齒輪嚙合。
汽車廠商制造變速箱時有各自的實現方式，這里介紹的是一個基本的概念！
6.手動擋變速箱及自動檔變速箱的結構原理
1. 自動檔的結構原理：
(1)自動操縱式變速器的傳動比選擇和換檔是自動進行的，所謂“自動”，是指機械變速器每個檔位的變換是借助反映發動機負荷和車速的信號系統來控制換檔系統的執行元件而實現的。駕駛員只需操縱加速踏板以控制車速。
(2)自動檔的汽車能根據路面狀況自動變速變矩，因此駕駛者可以全神貫地注視路面交通而不會被換檔搞得手忙腳亂。
(3)汽車自動變速箱常見有三種型式，分別是液力自動變速箱（簡稱AT）、機械無級自動變速箱（簡稱CVT）、電控機械自動變速箱（簡稱AMT）。
2. 手動變速箱的結構原理：
(1)稱手動變速器（ManualTransmission，簡稱MT）又稱機械式變速器，即必須用手撥動變速桿（俗稱“擋把”）才能改變變速器內的齒輪嚙合位置，改變傳動比，從而達到變速的目的。
(2)綠色軸將發動機與離合器連接起來。 綠色軸和綠色齒輪連在一起，形成一個整體。 （離合器是用于連接發動機和變速器或斷開其間連接的裝置。 踩下離合器踏板時，發動機與變速器斷開，此時雖然汽車并不移動，但發動機仍在運轉。 而松開離合器踏板時，發動機和綠色軸就直接連在一起。 綠色軸和齒輪的轉速與發動機相同。）
(3)紅色軸及紅色齒輪稱為副軸。 它們也連為一個整體，因此副軸上的所有齒輪和副軸本身作為整體旋轉。 綠色軸與紅色軸直接通過各自的嚙合齒輪連接起來，所以當綠色軸轉動時，紅色軸也會轉動。 因此，一旦離合器接合，副軸就直接從發動機獲得動力。
(4)黃色軸是花鍵軸，通過連接到汽車驅動輪的差速器直接與驅動軸相連。 如果車輪轉動，黃色軸也將隨之轉動。
(5)藍色齒輪連在軸承上，因此會隨黃色軸轉動。 如果發動機已關閉，但汽車還在滑行，則在藍色齒輪和副軸停止運動時，黃色軸仍可能在藍色齒輪內部轉動。
(6)軸環將兩個藍色齒輪中的一個連接到黃色驅動軸上。 它通過齒槽直接與黃色軸相連，并與黃色軸一起轉動。 但軸環也可以沿著黃色軸左右滑動，從而選擇性地接合兩個藍色齒輪中的一個。 軸環中的齒稱為犬齒，可與藍色齒輪側面的孔相接合。
7.手動擋變速器會出現哪些故障
一般會有以下方面，
a）換檔困難。變速器換檔時很難掛上檔位，勉強掛入后又很來難回到空檔，主要原因是變速操縱機構的各運動件磨損、變形、潤滑不良造成換檔阻力，不能自如滑動。
b）跳檔。汽車在某一檔位行駛時，變速桿自動跳回空檔位置，使動力傳遞源中斷的現象。跳檔多發生在中、高速負荷突變或車輛顛簸時。主要是運動件過度磨損或變形失效，造成嚙合不正確，自鎖失控，檔位不能固定，發生跳檔。
c）亂檔。汽車起步掛檔知或道行駛中換檔，變速器掛入錯誤的檔位，或是能掛入所需檔位，但不能退回空檔或一次掛入兩個檔位。主要是變速機構機件磨損過度或損壞，無法正常工作所致。
d）漏油等
