安川變頻器(安川變頻器一般設置哪些參數)
1.安川變頻器一般設置哪些參數
安川變頻器一般設置加減速時間、轉矩補償、電子熱過載保護、頻率限制、偏置頻率、轉矩限制、加減速模式選擇、轉矩矢量控制、節能控制等。
變頻器是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。變頻器主要由整流（交流變直流）、濾波、逆變（直流變交流）、制動單元、驅動單元、檢測單元微處理單元等組成。
變頻器靠?jī)?nèi)部IGBT的開斷來調整輸出電源的電壓和頻率，根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的。 我給你發一個簡單的參數介紹，你具體控制方式是什么？。
2.安川變頻器的應用有哪些
1、空調負載類 寫字樓、商場和一些超市、廠房都有中央空調，在夏季的用電高峰，空調的用電量很大。
在炎熱天氣，上海、上海、深圳空調的用電量均占峰電40%以上。因而用變頻裝置，拖動空調系統的冷凍泵、冷水泵、風機是一項非常好的節電技術。
安川變頻器適用范圍非常廣泛，同樣安川變頻器維修保養也要注意。 2、破碎機類負載 冶金礦山、建材應用不少破碎機、球磨機，該類負載采用變頻后效果顯著。
3、大型窯爐煅燒爐類負載 冶金、建材、燒堿等大型工業轉窯（轉爐）以前大部分采用直流、整流子電機、滑差電機、串級調速或中頻機組調速。由于這些調速方式或有滑環或效率低，近年來，不少單位采用變頻控制，效果極好。
4、壓縮機類負載 壓縮機也屬于應用廣泛類負載。低壓的壓縮機在各工業部門都普遍應用，高壓大容量壓縮機在鋼鐵（如制氧機）、礦山、化肥、乙烯都有較多應用。
采用變頻調速，均帶來啟動電流小、節電、優化設備使用壽命等優點。也要注意安川變頻器維修保養。
3.安川變頻器調整步驟
變頻器調試的方法和步驟分析：
一、變頻器的空載通電驗
1將變頻器的接地端子接地。
2將變頻器的電源輸入端子經過漏電保護開關接到電源上。
3檢查變頻器顯示窗出廠顯示是否正常，如果不正確，應復位，否則要求退換。
4熟悉變頻器的操作鍵。一般的變頻器均有運行（RUN）、停止（STOP）、編程（PROG）、數據P確認（DATAPENTER）、增加（UP、▲）、減少（DOWN、"）等6個鍵，不同變頻器操作鍵的定義基本相同。此外有的變頻器還有監視（MONITORPDISPLAY）、復位（RESET）、寸動（JOG）、移位（SHIFT）等功能鍵。
二、變頻器帶電機空載運行
1.設置電機的功率、極數，要綜合考慮變頻器的工作電流。
2.設定變頻器的最大輸出頻率、基頻、設置轉矩特性。通用變頻器均備有多條VPf曲線供用戶選擇，用戶在使用時應根據負載的性質選擇合適的VPf曲線。如果是風機和泵類負載，要將變頻器的轉矩運行代碼設置成變轉矩和降轉矩運行特性。為了改善變頻器啟動時的低速性能，使電機輸出的轉矩能滿足生產負載啟動的要求，要調整啟動轉矩。在異步電機變頻調速系統中，轉矩的控制較復雜。在低頻段，由于電阻、漏電抗的影響不容忽略，若仍保持VPf為常數，則磁通將減小，進而減小了電機的輸出轉矩。為此，在低頻段要對電壓進行適當補償以提升轉矩。一般變頻器均由用戶進行人工設定補償。
3.將變頻器設置為自帶的鍵盤操作模式，按運行鍵、停止鍵，觀察電機是否能正常地啟動、停止。
4.熟悉變頻器運行發生故障時的保護代碼，觀察熱保護繼電器的出廠值，觀察過載保護的設定值，需要時可以修改。變頻器的使用人員可以按變頻器的使用說明書對變頻器的電子熱繼電器功能進行設定。當變頻器的輸出電流超過其容許電流時，變頻器的過電流保護將切斷變頻器的輸出。因此，變頻器電子熱繼電器的門限最大值不超過變頻器的最大容許輸出電流。
三、帶載試運行
1.手動操作變頻器面板的運行停止鍵，觀察電機運行停止過程及變頻器的顯示窗，看是否有異常現象。
2.如果啟動P停止電機過程中變頻器出現過流保護動作，應重新設定加速P減速時間。電機在加、減速時的加速度取決于加速轉矩，而變頻器在啟、制動過程中的頻率變化率是用戶設定的。若電機轉動慣量或電機負載變化，按預先設定的頻率變化率升速或減速時，有可能出現加速轉矩不夠，從而造成電機失速，即電機轉速與變頻器輸出頻率不協調，從而造成過電流或過電壓。因此，需要根據電機轉動慣量和負載合理設定加、減速時間，使變頻器的頻率變化率能與電機轉速變化率相協調
4.安川變頻器安鍵說明
安川變頻器操作
沈陽第一機床廠
1.安川變頻器操作

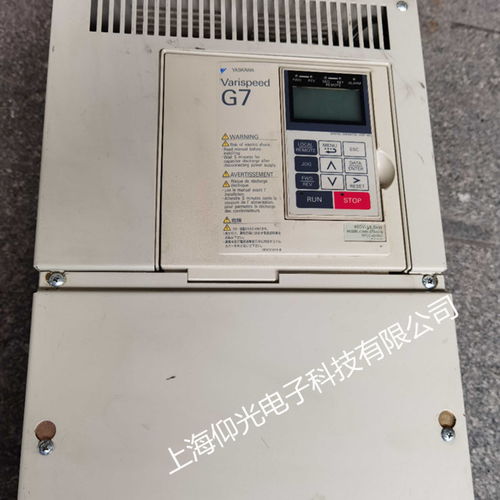

安川變頻器數字式操作器各部的名稱
1）運行方式表示 DRIVE： 驅動方式時亮
FWD： 輸入正轉指令時亮 REV： 輸入反轉指令時亮
SEQ： 從控制回路端子輸入的運行指令有效時亮
REF： 從控制回路端子13、14輸入的頻率指令有效時亮
2）操作鍵 LOCAL/REMOTE 用數字式操作器（LOCAL）和用控制回路端子運行（REMOTE）切換時按下，由參數（O2-01）可設定這個鍵的有效/無效 MENU 表示各種方式 ESC 按ESC鍵
JOG 在操作器運行場合的點動運行鍵
FWD/REV 在操作器運行場合，切換旋轉方向鍵。（正轉/反轉）
>/RESET 參數的數值設定時的數位選擇鍵。故障發生時為故障復位鍵使用。
∧ 選擇方式、組、功能參數的名稱，設定值（增加）等時按此鍵。
∨ 選擇方式、組、功能參數的名稱，設定值（減?。┑葧r(shí)按此鍵。 DATA/ENTER 決定各方式、功能、參數值時按此鍵。
RUN 用操作器運行時，按此鍵變頻器開始運行。
STOP
用操作器運行時，按此鍵變頻器停止運行。用控制回路端子運行的場合根據參
數（O2-02）的設定可設定該鍵的有效/無效。
5.安川變頻器多段速參數如何設定
安川變頻器全稱為"安川交流變頻調速器"，主要用于三相異步交流電機，用于控制和調節電機速度。
安川變頻器是世界知名的變頻器之一，由安川電機株式會社生產。源于安川電機對電動機的輸入了解，安川變頻器以其卓越的控制性能和優異的產品品質，依靠安川人"以獨特的技術，為社會和公共事業做貢獻"的理念得到全球工業領域的認可。
安川變頻器代表著高性能高可靠性和高安全性。 首先，對多功能端子進行設置： H1-01=3 使用S3端子為多段速命令1功能 H1-02=4 使用S4端子為多段速命令2功能 H1-03=5 使用S5端子為多段速命令3功能 然后，對D參數進行設置： d1-01 = 多段速頻率1的設定值 d1-02 = 多段速頻率2的設定值 d1-03 = 多段速頻率3的設定值 ~~~~ d1-16 = 多段速頻率16的設定值。
6.安川變頻器如何維修
1、開關電源損壞：開關電源損壞是安川變頻器常見的一個故障問題，這種問題的維修其實是很簡單的。
它的原因主要是開關電源超負載造成的，只要把開關電源調整到合適就可以了。 2、OH過熱：OH過熱是所有的變頻器都會出現的一個故障問題，OH過熱的原因主要是因?yàn)樽冾l器的使用時間太長，或者是它的散熱器不能正常工作。
我們只需要檢查變頻器的散熱器是否損壞，或者是直接更換一個新的散熱器就可以了。 3、欠壓故障：欠壓故障一般不會出現，這種故障的原因主要就是輸入電源缺少，解決的方法就是調整合適的輸入電源，或者是檢查一下看是否短路。
