2.智能化變電站的介紹

智能化zhidao變電站1是由智能化一次設備（電子式互感器、智能化開關等）和網絡化二次設備分層（過程層、間隔層、站控層）構建，建立在IEC61850標準和通信規范基礎上，能夠?qū)崿F(xiàn)變電站內智能電氣設備間信息共享和互操作的現代化變電站。在此基專礎上實現變電站運行操作自動化、變電站信息共享化、變電站分區統一管理、利用計算機仿真技術實現智能化電網調度和控制的基礎單元。智能化變電站采用先進、可靠、集成、低碳、環保的智能設備，以全站信息數字化、通信平臺網絡化、信息共享標屬準化為基本要求，自動完成信息采集、測量、控制、保護、計量和監測等基本功能，并可根據需要支持電網實時自動控制、智能調節、在線分析決策、協同互動等高級功能的變電站。

3.智能變電站設備都包括什

變電站是把一些設備組裝起來，用以切斷或接通、改變或者調整電壓，在電力系統中，變電站是輸電和配電的集結點，變電站主要分為：升壓變電站，主網變電站，二次變電站，配電站。

變電站是電力系統中變換電壓、接受和分配電能、控制電力的流向和調整電壓的電力設施，它通過其變壓器將各級電壓的電網聯系起來。 變電站起變換電壓作用的設備是變壓器，除此之外，變電站的設備還有開閉電路的開關設備，匯集電流的母線，計量和控制用互感器、儀表、繼電保護裝置和防雷保護裝置、調度通信裝置等，有的變電站還有無功補償設備。

變電站的主要設備和連接方式，按其功能不同而有差異。 變壓器是變電站的主要設備，分為雙繞組變壓器、三繞組變壓器和自耦變壓器即高、低壓每相共用一個繞組，從高壓繞組中間抽出一個頭作為低壓繞組的出線的變壓器。

電壓高低與繞組匝數成正比，電流則與繞組匝數成反比。 變壓器按其作用可分為升壓變壓器和降壓變壓器。

前者用于電力系統送端變電站，后者用于受端變電站。變壓器的電壓需與電力系統的電壓相適應。

為了在不同負荷情況下保持合格的電壓有時需要切換變壓器的分接頭。 按分接頭切換方式變壓器有帶負荷有載調壓變壓器和無負荷無載調壓變壓器。

有載調壓變壓器主要用于受端變電站。 電壓互感器和電流互感器。

它們的工作原理和變壓器相似，它們把高電壓設備和母線的運行電壓、大電流即設備和母線的負荷或短路電流按規定比例變成測量?jī)x表、繼電保護及控制設備的低電壓和小電流。在額定運行情況下電壓互感器二次電壓為l00V，電流互感器二次電流為5A或1A。

電流互感器的二次繞組經常與負荷相連近于短路，請注意：絕不能讓其開路，否則將因高電壓而危及設備和人身安全或使電流互感器燒毀。 開關設備。

它包括斷路器、隔離開關、負荷開關、高壓熔斷器等都是斷開和合上電路的設備。斷路器在電力系統正常運行情況下用來合上和斷開電路故障時在繼電保護裝置控制下自動把故障設備和線路斷開，還可以有自動重合閘功能。

在我國，220kV以上變電站使用較多的是空氣斷路器和六氟化硫斷路器。 隔離開關（刀閘）的主要作用是在設備或線路檢修時隔離電壓，以保證安全。

它不能斷開負荷電流和短路電流，應與斷路器配合使用。在停電時應先拉斷路器后拉隔離開關，送電時應先合隔離開關后合斷路器。

如果誤操作將引起設備損壞和人身傷亡。 負荷開關能在正常運行時斷開負荷電流沒有斷開故障電流的能力，一般與高壓熔斷絲配合用于10kV及以上電壓且不經常操作的變壓器或出線上。

為了減少變電站的占地面積近年來積極發展六氟化硫全封閉組合電器（GIS）。 它把斷路器、隔離開關、母線、接地開關、互感器、出線套管或電纜終端頭等分別裝在各自密封間中集中組成一個整體外殼充以六氟化硫氣體作為絕緣介質。

這種組合電器具有結構緊湊體積小重量輕不受大氣條件影響，檢修間隔長，無觸電事故和電噪聲干擾等優點，具有發展前765kV已在變電站投人運行。 目前，它的缺點是價格貴，制造和檢修工藝要求高。

變電站還裝有防雷設備，主要有避雷針和避雷器。避雷針是為了防止變電站遭受直接雷擊將雷電對其自身放電把雷電流引入大地。

在變電站附近的線路上落雷時雷電波會沿導線進入變電站，產生過電壓。另外，斷路器操作等也會引起過電壓。

避雷器的作用是當過電壓超過一定限值時，自動對地放電降低電壓保護設備放電后又迅速自動滅弧，保證系統正常運行。目前，使用最多的是氧化鋅避雷器。

4.智能變電站自動化系統

由上海聚仁電力提供解決方案，該系統是由智能化一次設備（電子式互感器、智能化開關等）和網絡化二次設備分層（過程層、間隔層、站控層）構建，建立在IEC61850標準和通信規范基礎上，能夠?qū)崿F(xiàn)變電站內智能電氣設備間信息共享和互操作的現代化變電站。在此基礎上實現變電站運行操作自動化、變電站信息共享化、變電站分區統一管理、利用計算機仿真技術實現智能化電網調度和控制的基礎單元。

智能變電站自動化系統優勢

采用先進、可靠、集成、低碳、環保的智能設備，以全站信息數字化、通信平臺網絡化、信息共享標準化為基本要求，自動完成信息采集、測量、控制、保護、計量和監測等基本功能，并可根據需要支持電網實時自動控制、智能調節、在線分析決策、協同互動等高級功能的變電站。

智能變電站自動化系統主要功能特點

系統包含多專業的綜合性技術，它以微機為基礎來實現對變電站傳統的繼電保護、控制方式、測量手段、通信和管理模式的全面技術改造，實現對電網運行管理的變革。變電站從一次設備、二次設備、繼電保護、自動裝置、載波通訊等與現代的計算機硬、軟件系統和微波通信以及GIS組合電器等相結合，使變電站走向綜合自動化和小型化。變電站綜合自動化系統的基本功能主要體現在以下六個方面：

■監控子系統功能：數據采集、事件順序記錄、故障測距和錄波、控制功能、安全監視和人機聯系功能。

■微機保護子系統功能：通訊與測控方面的故障應不影響保護正常工作。微機保護還要求保護的CPU及電源均保持獨立。

■自動控制子系統功能：備用電源自動投入裝置、故障錄波裝置等與微機保護子系統應具備各自的獨立性。

■遠動和通信功能：變電站與各間隔之間的通信功能；綜合自動化系統與上級調度之間的通信功能，即監控系統與調度之間通信，故障錄波與測距的遠方傳輸功能。

■變電站系統綜合功能：通過信息共享實現變電站VQC（電壓無功控制）功能、小電流接地選線功能、自動減載功能、主變壓器經濟運行控制功能。

■在線自診斷功能：具有自診斷到各設備的插件級和通信網絡的功能。

系統結構

在變電站自動化領域中，智能化電氣的發展，特別是智能開關、光電式互感器機電一體化設備的出現，變電站自動化技術進入了數字化的新階段。在高壓和超高壓變電站中，保護裝置、測控裝置、故障錄波及其他自動裝置的I/O單元，如A/D變換、光隔離器件、控制回路等將割列出來作為智能化一次設備的一部分。反言之，智能化一次設備的數字化傳感器、數字化控制回路代替了常規繼電保護裝置、測控等裝置的I/O部分；而在中低壓變電站則將保護、監控裝置小型化、緊湊化，完整地安裝在開關柜上，實現了變電站機電一體化設計。

智能化變電站自動化系統的結構在物理上可分為兩類，即智能化的一次設備和網絡化的二次設備；在邏輯結構上可分為三個層次，根據IEC61850通信協議定義，這三個層次分別稱為"過程層"、"間隔層"、"站控層"。所謂“過程層”就是由數字化變電站技術引進的合并單元和智能終端組成。

5.智能變電站的相關術語

1、術語和定義 GB/T 2900.15、GB/T 2900.50、GB/T 2900.57、DL/T 860.1和DL/T 860.2中確立的以及下列術語和定義適用于本導則。

1.1智能變電站 smart substation采用先進、可靠、集成、低碳、環保的智能設備，以全站信息數字化、通信平臺網絡化、信息共享標準化為基本要求，自動完成信息采集、測量、控制、保護、計量和監測等基本功能，并可根據需要支持電網實時自動控制、智能調節、在線分析決策、協同互動等高級功能，實現與相鄰變電站、電網調度等互動的變電站。1.2智能組件 intelligent combination對一次設備進行測量、控制、保護、計量、檢測等一個或多個二次設備的集合。

1.3測量單元 measurement unit實現對一次設備各類信息采集功能的元件，是智能組件的組成部分。1.4控制單元control unit接收、執行指令，反饋執行信息，實現對一次設備控制功能的元件，是智能組件的組成部分。

1.5保護單元 protection unit實現對一次設備保護功能的元件，是智能組件的組成部分。1.6 計量單元 metering unit實現電能量計量功能的元件，是智能組件的組成部分。

1.7狀態監測單元 detecting unit實現對一次設備狀態監測功能的元件，是智能組件的組成部分。1.8智能設備 intelligent equipment一次設備與其智能組件的有機結合體，兩者共同組成一臺（套）完整的智能設備。

1.9全景數據 panoramic data反映變電站電力系統運行的穩態、暫態、動態數據以及變電站設備運行狀態、圖像等的數據的集合。1.10順序控制 sequence control發出整批指令，由系統根據設備狀態信息變化情況判斷每步操作是否到位，確認到位后自動執行下一指令，直至執行完所有指令。

1.11站域控制substation area control通過對變電站內信息的分布協同利用或集中處理判斷，實現站內自動控制功能的裝置或系統。1.12站域保護substation area protection一種基于變電站統一采集的實時信息，以集中分析或分布協同方式判定故障，自動調整動作決策的繼電保護。

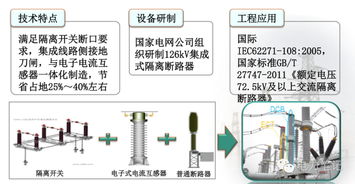

新一代智能變電站新一代智能變電站采用了隔離式斷路器等新型一次設備，優化主接線設計和總平面布局，節省占地面積；采用智能電力變壓器等一次設備，近期集成了狀態檢測傳感器和智能組件，遠期可進一步集成電子互感器，一次設備的智能化水平大幅提升。采用穩定可靠的電子互感器技術，解決了電子互感器的長期運行穩定可靠性不足以及抗干擾能力較差等問題，提高電子互感器的應用成熟度，實現電壓、電流采樣的源端數字化，提升智能變電站數字化水平，保障電網可靠運行。

采用就地化裝置，解決環境、電磁干擾等對保護裝置的影響，減少了數據傳輸環節，提高就地裝置的運行可靠性；采用合并單元智能終端一體化裝置、整合型測控裝置，簡化了二次電纜布線，全站集成化水平大幅提升。層次化保護控制系統應用取得突破，實現站域后備保護和站域智能控制策略，突破了間隔化保護控制的局限性，拓展了變電站的智能化應用。

構建一體化監控系統，深化信息綜合分析、智能告警、一鍵式順控等高級應用功能，解決目前存在的系統功能分散、集成度低、維護工作量大等問題，提升變電站監控系統的集成化和智能化水平。采用數據通信網關機，提供面向主站的實時數據服務和遠程數據瀏覽，滿足主廠站信息交互的“告警直傳、遠程瀏覽、數據優化、認證安全”的新要求，支撐調控一體化的業務需求。

采用基于虛擬裝置、數字化工具的一體化監控集成調試環境，大大簡化調試工作量，縮短變電站建設調試周期。采用全站運行狀態監測和遠程可視化技術，通過數字化工具簡化變電站日常運行和維護工作量，提高智能變電站運維的便利性。

總體上，新一代智能變電站采用集成化智能設備和一體化業務系統，采用一體化設計、一體化供貨、一體化調試模式，實現“占地少、造價省、可靠性高”的目標，打造“系統高度集成、結構布局合理、裝備先進適用、經濟節能環保、支撐調控一體”新一代智能變電站。

6.智能變電站在系統管理有那些主要特征

主要特征是：（1）測量數字化。

對高壓設備本體或部件進行智能控制所需設備參量進行就地?cái)?shù)字化測量，測量結果可根據需求送至站控層網絡或過程層網絡。（2）控制網絡化。

對有控制需求的設備或設備部件實現基于網絡控制。如變壓器冷卻器、有載分接開關、開關設備的分、合閘操作等。

（3）狀態可視化?；谧员O(jiān)測信息和經由信息互動獲得的設備其他信息，通過智能組件的自診斷，以智能電網其他相關系統可辨識的方式表述自診斷結果，使設備狀態在電網中是可觀測的。

（4）功能一體化在滿足相關標準要求的情況下，將傳感器或控制器與高壓設備本體或部件進行一體化設計，以達到定的監測或控制目的。（5）信息互動化。

與調度、運行管理系統交互，將其自診斷結果報送到調度和管理系統。（6）狀態監測與狀態檢修。
