消防圖紙(消防圖紙包括哪些,消防圖紙包括哪些知識)
1.消防圖紙包括哪些,消防圖紙包括哪些知識
消防施工圖包括以下圖紙：平面圖丶每層來平面圖立面圖，給水系統圖，弱電圖，噴淋系統圖，自動報警系統圖，排風系統圖，裝修施工圖等。
消防施自工2113的內容：
1、火災自動報警系統施工，含火災警廣播、消防聯動等；
2、自動滅火系統5261施工，包括自動噴水滅火系統、氣體滅火系統、泡沫滅火系統、注氮排油滅火系統等；
3、防排煙系統，包括正壓4102送風、機警排煙；
4、防火分隔，包括防火門、防火卷簾、防火水幕帶；
5、室內消火栓系統；
6、應急照明和疏散指示標志；
7、防火封1653堵。
2.如何快速掌握消防圖紙
(1)負責項目的突破性工作，包括項目跟蹤、咨詢、技術交流、商務交流、協調業主、專家、招標代理等關系與公關；（2）了解客戶深層次需求，研究項目競爭對手情況，編寫項目分析報告；（3）負責項目工作協調；組織項目投標文件制作，品牌選擇與確定；審核項目標書技術方案、商務方案，制定相對應的投標策略；（4）負責與甲方或甲方代理回標與答疑文件溝通與協調；（5）負責標書投遞，跟蹤開標、詢標、儀標并對結果負責。
任職要求：1、自動化、計算機、電子等相關專業、本科以上學歷；2、3年以上銷售經驗或市場工作經驗，有建筑智能化、建筑工程、弱電系統工程等行業背景銷售經驗優先，二年以上相應職位經歷；3、具備很強的市場開拓、技術和商務談判、公關和運作項目的能力，善于與客戶的高層交往、溝通能力；4、熟悉工程項目（消防、住宅、建筑樓宇等）招標流程，具備標書制作經驗；5、具有較強的組織、策劃能力，豐富的團隊管理經驗?zāi)芰Γ己玫恼Z(yǔ)言表達、溝通、協調能力；6、具有良好的職業素養、外在形象、親和力；7、熟練掌握計算機辦公軟件操作與使用；8、具有五年以上建筑智能化工程項目經驗和相應崗位職務經歷，具有獨立負責完成2個以上項目工程實踐經驗；9、熟悉智能化個子系統（安防、消防）及相關產品；具有項目?jī)?yōu)化設計、深化設計能力，熟練掌握AUTO-CAD操作與施工設計技能；10、具有較強的項目工程管理能力（現場施工管理能力、質量管理、圖紙資料管理等）、組織、協調、溝通能力、責任心強、職業素養好；11、具有安防、消防行業工作背景者優先；12、必須具備消防職業資格證書，具有建設部頒發的項目經理證或2級及以上注冊人員資質證書者優先。 為了適應消防工程技術的發展，滿足消防工程技術人員對消防安全技術和知識的需要，結合建筑設計、施工中經常出現的消防技術問題，本書以建筑消防工程技術為主線，以現行規范、法規標準為依據，以火災科學技術為指導，在總結消防工程實踐的基礎上，吸收了國內外先進的防火技術編寫而成，旨在加深對我國消防規范的理解和認識，提高分析和解決實際問題的能力。
本書內容涉及建筑防火、公路隧道防火、鋼結構防火、防排煙系統、消防給水系統、泡沫滅火系統、氣體滅火系統、火災自動報警系統等八個消防專業及其相關學科，內容豐富，深廣相宜，圖文新穎，通俗易懂，實用性強，是學習提高消防技術水平的必備資料之一 建筑內防火分區的作用 防火分區與防煙分區的不同之處 建筑防火分區與防火隔間的區別 合理控制大型建筑防火分區面積指標 閉門器和自動閉門釋放器的區別 側向移動的鋼質防火卷簾或移門在防火墻上的設置 防火卷簾的設置 用輕型墻體材料作隔墻的要求 利用玻璃作隔墻的技術要求 建筑安全疏散系統的主要設計方法 疏散樓梯的防火要求及常見的設計錯誤 剪刀樓梯設計的防火要求 利用普通客梯兼作消防電梯 火災時不能使用普通客梯，只能使用安全電梯 高層民用建筑燃?xì)夤?yīng)的防火要求 高層民用建筑燃油供應的防火要求 鋼結構耐火保護的基本原理和保護方法 鋼結構耐火保護設計目標 鋼構件的荷載比 用耐火分析法確定鋼結構耐火保護層厚度的設計數據 鋼構件的臨界溫度丁。的計算 當量升溫時間￡。
截面一材料綜合系數a 鋼結構耐火保護層厚度的確定方法 房間火災持續時間的計算 消防控制室的設置 劇場建筑設計的防火要求 歌舞娛樂放映游藝場所的防火安全 商住樓和設有商業服務設施的住宅建筑的防火設計要求 消防用直升飛機停機坪設置的技術要求 公路隧道火災的時間一溫度標準曲線 公路隧道支護襯砌結構火災受損的原因及隧道消防設施 利用營運通風設施設計公路隧道的控?zé)煛⑴艧熢O(shè)施 公路隧道中早期火災的特征物理量.- 公路隧道地下設備區等部位火災探測器的類型 公路隧道車行道區域火災探測器的類型 火災煙氣對人的危害 控制建筑內火災煙氣蔓延的措施 建筑中采用自然排煙時的技術要求 機械排煙系統排煙量的確定 機械排煙系統只能在著火的防煙分區內排煙 機械排煙系統排煙量的確定方法 排煙防火閥與防火閥的區別 排煙風機選用和安裝技術要求 正壓送風系統設計應注意的問題 無機玻璃鋼風管質量控制 剪刀樓梯防煙設計應注意的問題 火災自動報警系統總線上設置的模塊類型 自動消防設施聯動控制設計的要求 消防電氣線路的安全保證 應急照明及疏散指示標志燈系統的設計要求 在光致發光疏散指示標志附近必須設置照射光源 閉式噴頭玻璃體感溫元件應具備的熱敏性 閉式噴頭的安裝要限定凈空高度 撲滅早期火災對閉式噴頭設置的基本要求 在頂板或吊頂下采用“集熱罩”不能有效加快閉式噴頭的開放 選用邊墻式閉式噴頭的注意事項 自動滅火設備動作后對建筑火災發展的影響 各類型自動噴水滅火系統的異同 常用報警閥在構造、功能及動作原理上的異同 防火分隔水幕的寬度 預作用系統和干式系統的充水時間及作用面積 自動噴水滅火系統上的三大試驗裝置一 自動噴水滅火系統在串接子系統時應注意的問題 角型隔膜式雨淋閥應設啟動注水裝置 隔板座圈型濕式報警閥組常見的安裝錯誤 濕式報警閥組中的三通閥的作用及工。
3.怎樣識讀消防施工圖
1. 裝修施工圖內容一般有平面布置圖、頂棚平面圖、消防立面圖、消防剖面圖、節點詳圖等。也包括給排水、電氣、消防、暖通施工圖。
2. 消防施工圖是在建筑施工圖的基礎上，結合消防藝術設計的要求，更詳細地表達了建筑空間的消防做法及整體效果。它既反映了墻、地、頂棚三個面的消防構造、造型處理和消防做法等的合理布置。
3. 要看懂裝修施工圖，首先要看清楚圖紙是針對什么的，每張圖紙都是有針對性的；另外要知道圖紙中各個符號所代表的含義；圖紙上細部位置使用的材料、尺寸、形態、各個剖面圖的含意。
4. 除此之外，還需要掌握一些相關的基本知識作為理解圖紙的基礎和施工方法。
4.消防施工圖紙?jiān)趺纯?/h2>

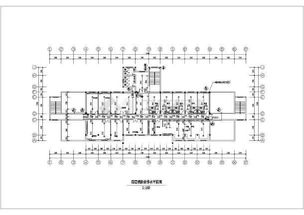

任何一份圖紙都要先讀設計說明、圖例：設計說明是圖紙的提綱，可把握設計意圖、內容等；不同的設計可能圖例不一樣；系統圖：一本書的目錄，讀懂它就知道他整個系統的工作狀態及連接方式；平面圖：對系統圖的進一步細化，表明設備的安裝方式、位置及連接方式等。
讀圖時平面圖與系統圖要進行對照，用以將整個系統聯系起來。 一、如何讀懂消防圖紙讀圖次序：總平面圖（分清各建筑）——圖紙?jiān)O(shè)計說明和圖例——系統圖——消防平面圖 1. 消防工程圖紙一般分給排水（自動噴淋、消火栓、氣體滅火）、電氣（火災自動報警）和防排煙部分。
2. 消防預算根據專業分類，特定的設備安裝費用在消防安裝定額里都能找到，如噴頭、水噴淋管道、支吊架、消火栓、報警閥、探頭、模塊、報警設備等，其它通用部分就套相應專業定額，比如消火栓管道安裝套給排水管道定額，泵房的管道安裝套工業管道定額，消防泵的安裝套機械設備安裝定額，閥門法蘭安裝套工業管道定額，報警部分的線管安裝套電氣安裝定額等。 3. 材料的算法：設備數量按圖數即可，管道，線管需自行完善。
二、如何讀懂消防圖紙中電氣線路根據系統圖結合平面圖來每層管線走向，一般先找到進水點，再按系統管線的布置來找每一層平面圖的具體位置。一般系統圖只是為了表示管線連接方式和規格，平面圖電氣的回路需要看線的標識，如某消防廣播總線標識為采用2xZRBV-1.5mm2線，表示2根1.5平方銅芯阻燃聚氯乙烯絕緣電線（ZRBV）。
由兩根線組成回路，在系統圖上只畫一根線表示，計算線長度時，要以兩根算。而消防電話總線采用ZRRVVP-2x1.0mm2線，表示一根阻燃屏蔽雙絞線電纜，面積為2*1平方，在系統圖上示意也是一根線表示，計算長度時，按一根計。
一般線纜字母前面的數字表示根數，后面的表示一根線纜由幾芯組成，如上面的2*1mm2，表示由兩芯1mm2導線組成一根線纜。電纜的符號標識還有很多，如，（ZR阻燃），（NH耐火），（WDZ低煙無鹵）等，不同標識價格不同，作用也不同，樓主最好查一些這些專業方面的書，弄清電纜的標識意義，這樣看圖紙才不會搞錯。
在消防圖紙中XL、WL、TL、JL、FL、PL、GL、NL是什么意思？ 在消防圖紙中，XL代表消防立管、WL代表污水立管、TL代表通氣立管、JL代表給水立管、FL代表廢水立管（排糞立管）、PL代表排水立管（或GL）、NL代表空調凝結水立管。 例如：XL-1、XL-2、XL-3是指第幾條的意思。
例如：XL代表的意思是X代表消防，L代表立管，以此類推WL,W代表污水，L代表立管，假如圖紙上標識著XL-45標識編號45的消防立管。
