請參考:
先要弄懂畫法幾何中的點線面體等的通常性質,通用方法.相貫線. 機械制圖 組合體的視圖和尺寸,機件形狀的常用表達方法, 軸測圖,機械圖概述,緊固件 齒輪 彈簧 和焊接件等的畫法,零件圖,裝配圖,立體表面展開。
另外:
首先,要多注意觀察,觀察各種模型和機械零件,熟悉它們在不同視角下的樣子,然后把它們畫成草圖。 想我當年,不可能為了畫個水庫就跑到水庫上看看,只能先從基本幾何形體和模型入手。第二點,對于制圖的一些理論和概念要搞懂,比如三視圖是怎么形成的?一旦把這些理解了,就會輕松很多。 第三,注意練習,循序漸進,一般課本上都會講制圖步驟,先按著他的來,比著課本上的圖畫,先把課本上的圖搞懂。隨著練習理解制圖的理論和概念,總結制圖技巧。有的理論實在理解不了,可嘗試著用高中的立體幾何論證一下。 第四,經??磮D紙,你那里沒有圖書館嗎?沒有的話就上外面的公共圖書館去借。沒有機械制圖就看建筑制圖,它們的理論都是相通的。你要嘗試讓圖紙上的東西在你的頭腦里形成模型,而且是3D的。 第五,你將來一定會學計算機制圖的,也可以結合電腦幫助你理解。 學習制圖能夠達到別人畫的圖你能看懂,你畫的圖別人理解不錯就行了。 我看你老強調有答案的習題,其實這方面的材料是很少的。我當年學制圖的時候,我把我們學校的圖書館都翻過來了,只一本不倫不類的建筑制圖的練習冊,水利制圖的練習根本就沒有,后來我還得找建筑系的借了一些書;雖然練習冊很少,但是圖紙倒是很多。 你可以看圖紙啊。你們那總會有機械的、零件的圖紙吧。 你先把圖紙看懂了,再比著葫蘆畫瓢。 一定要遵守制圖步驟。
一、制圖基本知識和技能
1. 制圖標準的基本規定
1) 圖紙幅面和格式
2) 比例
3) 字體
4) 圖線及畫法
5) 尺寸標注法
二、投影法與三視圖
1. 物體三視圖的形成及其投影規律
1) 三視圖的形成
2) 三視圖之間的投影關系
2. 物體上的線和面在三視圖中投影
1) 物體上的直線
2) 物體上的平面
三、機件的表示法
1. 視圖
1) 基本視圖
2) 向視圖
3) 局部視圖
4) 斜視圖
2. 剖視圖
1) 畫剖視圖應注意的幾點
2) 剖視圖的種類
3) 剖切面的種類
3. 斷面圖
1) 斷面圖的種類
2) 斷面圖的標注
4. 其他表示法
1) 局部放大圖
四、常用機件和常用結構要素的特殊表示法
1. 螺紋及表示法
1) 螺紋的形成
2) 螺紋各部分的名稱及要素
3) 螺紋的規定畫法
4) 螺紋的標注及標記
2. 螺紋緊固件及表示法
1) 螺紋緊固件
2) 螺紋緊固件在裝配圖中的畫法
3. 齒輪及表示法
1) 直齒圓柱齒輪各部分的名稱及計算式
2) 圓柱齒輪的畫法
4. 其他常用機件與常用結構要素的特殊表示法
1) 鍵
2) 銷
3) 滾動軸承
4) 彈簧
五、零件圖
1. 零件圖上的尺寸標注
1) 零件圖上尺寸標注基準的選擇及標注形式
2) 零件上常見結構的尺寸標注
2. 零件圖上技術要求的標注
1) 表面粗糙度
2) 公差與配合的基本概念及標注
3) 形狀和位置公差的圖樣表示法
六、裝配圖
1. 裝配圖的表示法
1) 裝配圖的規定畫法
2. 裝配圖的尺寸標注和技術要求的標注
1) 裝配圖上的尺寸標注
2) 裝配圖上技術要求的標注
3. 裝配圖中的零、部件序號及明細欄和標題欄
1) 部件序號
2) 明細欄和標題欄
你好,我不知道你以前學過機械制圖沒有,如果沒有,我建議你最好去書店買本機械制圖的書,仔細學習,上面也有好圖紙,書上也會教你怎么看,系統的學習,在結合你生產中用的圖紙,用心學習,很快你就能掌握的。
我是中國機械加工網()的站長很高興為你解答。 下面是機械制圖要學習的一些基本知識。
一、了解機械制圖的地位和任務 機械制圖是機械類設計人員必須掌握的專業知識中一門實踐性較強的技術基礎知識,圖示方法的掌握、制圖標準的應用、繪圖技能的提高、制圖和讀圖能力的培養以及空間想象能力的增強,都是通過制圖習題和作業要求來實現的。多做練習是學好機械制圖的關鍵,因此要積極獨立多做各種練習。
不斷提高機械制圖的投影能力、表達能力、繪圖能力、讀圖能力和計算機繪制能力。 二、學好機械制圖的要求和目的 1.加深鞏固基本內容; 2.通過練習和實踐完成繪圖基本技能的訓練。
3.用正確的方法完成練習,鞏固和提高所學的知識,在日常學習中抽查自己掌握知識的情況; 4.通過大量正確的練習實踐來提高繪圖技能,養成良好的習慣,有意識地進行基礎素質訓練。 三、重點內容及其基本要求 第一、制圖的基本知識和技能 1.基本要求:通過實訓掌握國家標準關于機械制圖的基本規定(圖幅、比例、字體、圖線、尺寸標注)、能正確使用繪圖工具和儀器、掌握常用的幾何作圖方法與平面圖形畫法,會分析和標注平面圖形的尺寸。
做到作圖準確、圖線分明、字體工整、符合國標。 2.內容: 1)圖線練習: 在A3圖紙上抄畫線型圖。
2)尺寸標注、字體練習、幾何作圖練習。 3)幾何作圖大作業:A3圖紙上畫平面圖形 第二、投影的基本知識: 1.基本要求:通過實訓了解投影的基本知識和分類,掌握幾何元素投影的基本特征和三視圖的投影規律以及三視圖的畫法。
培養繪圖讀圖能力,具備初步的空間概念。 2.內容: 1)由軸測圖繪三視圖線練習。
2)根據已知條件完成物體的三視圖練習。 3)根據三視圖做模型。
(課外完成) 4)根據物體的二視圖補畫第三視圖。 第三、點、直線、平面的投影 1.基本要求:通過實訓掌握點的投影規律、直線的投影的概念及各種位置直線的投影特性 會用直角三角形法求線段實長,理解二直線平行、相交、交叉、垂直的一般作圖問題、掌握一般位置平面的投影特性、掌握特殊位置平面的投影特性、平面上點和線的一般作圖問題。
進一步培養空間概念。 2.內容: 1)點的投影練習。
2)直線的投影練習。 3)平面的投影練習。
第四、軸測圖 1.基本要求:通過實訓能根據零件的視圖正確繪制正等測圖和斜二側圖。以提高學習者對制圖的興趣,建立較完整的空間概念和一定的空間表達能力。
2.內容: 1)根據立體的二視圖畫出其正等測圖。 2)根據立體的二視圖畫出其斜二測圖。
第五、立體表面的交線 1.基本要求:通過實訓培養學習者能運用積聚法和輔助面法求截交線、相貫線,能判斷特殊位置平面截斷三棱柱、四棱錐時的截交線的形狀和兩立體相交相貫線的形狀,具備對較復雜的相交類立體的空間想象能力和綜合判斷能力。 2.內容: 1)平面立體截交線的畫法。
2)回轉體的截交線畫法。 3)相貫線的畫法。
4)特殊相貫線與相貫線的簡化的畫法。 第六、組合體 1.基本要求:通過實訓培養學習者具有熟練運用形體分析法和線面分析法畫和讀組合體三視圖的能力,具備綜合讀圖能力。
2.內容: 1)根據組合體的軸測圖畫三視圖及根據給定條件進行構形設計。 2)組合體尺寸標注。
3)組合體大作業:A3圖紙畫立體的三視圖。
4)根據立體的二視圖補畫第三視圖。
5)補畫視圖中所缺日漏線。 第七、機件的表達方法 1.基本要求:培養學習者具備靈活合理地確定機件表達方案的綜合能力,能正確、完整、清晰、合理地標注機件的尺寸。
2.內容: 1)視圖實訓。 2)全剖視圖實訓。
3)半剖視圖與局部剖視圖實訓。 4)階梯剖視與旋轉剖視圖實訓。
5)斷面圖實訓。 6)局部放大圖與簡化畫法。
7)剖視圖大作業。 用A3圖紙根據已知條件選擇適當?shù)谋磉_方法表達機件,并標注尺寸。
8)習題練習:讀圖訓練。 第八、標準件和常用件 1.基本要求:通過實訓培養學習者具備查閱手冊的能力,熟悉常用件和標準件的結構和規定畫法,為零件圖和裝配圖的學習做好準備。
2.內容: 1)螺紋的畫法與標注練習。 2)鍵連接、銷連接和齒輪。
3)直齒圓柱齒輪嚙合、滾動軸承、彈簧實訓。 第九、零件的制造和裝配要求 1. 基本要求:通過實訓達到了解零件的制造和裝配的工藝要求,初步具備一個工程技術人員的基本素質。
2. 內容: 1)零件上常用的工藝結構。 2)尺寸公差與配合。
3)形位公差與表面粗糙度。 第十、零件圖 1.基本要求:培養學習者具備讀零件圖和畫零件圖的能力,提高確定零件的正確表達方案的綜合能力,增強零件測繪的動手能力。
2.內容: 1)零件圖大作業,根據給定的立體圖畫零件圖。 2)讀零件圖。
第十一、裝配圖 1.基本要求:通過實訓具備拆卸部件、部件測繪的能力,具備讀裝配圖和由零件圖拼畫裝配圖的能力。 2. 內容: 1) 由裝配示意圖和零件圖畫裝配圖。
2) 讀裝配圖。 。
1)3x1.5和3x0.5是指槽寬x深度(深度是以較小軸徑為準);變徑未標注倒角的,一般會在圖紙右上角注明“未注倒角XXXX(如未注倒角1.5x45°)"或者在下方技術要求里有”未注倒角xxx或銳邊倒鈍“之類的說明。
2)方框里的標注是指形位公差,箭頭是跳動公差符號,A-B是公共基準,即分別以A所在的外圓中心和B所在的外圓中心組成公共基準,A、B基準對應的外徑相等,應該是裝軸承的位置,所以要求軸承位置的同軸度為最高,故以此為公共基準;
3)三道杠的是形位公差中的位置公差對稱度符號,表示鍵槽兩側(工作面)相對于公共基準的對稱度為圖紙所示;

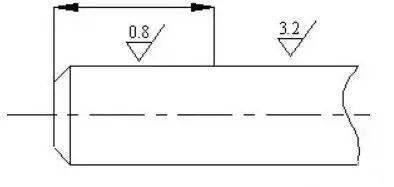

4)對號0.8是粗糙度的標注方式和粗糙度等級。粗糙度符號是打不出來的。表示粗糙度為Ra0.8。這個等級的粗糙度一般需要磨削才能達到。粗糙度數值越小,則表面越光滑,反之則越粗糙。粗糙度從大到小基本按0.5倍四舍五入遞減。如Ra50、Ra25、Ra12.5、Ra6.3、如Ra3.2、Ra1.6、Ra0.8、Ra0.4等。
這些都是機械制圖基本知識,制圖是一種工程語言,掌握這些基本的知識,才能讀懂圖紙。
你好,實際上學好《制圖》也不是很難 你主要是還沒有掌握繪制機械制圖的原理----即“正投影法” 以下意見,供你參考 《機械制圖》是一門利用‘正投影法’將空間的物體畫在平面圖紙上的繪圖方法的課程,而形成平面圖樣-----我們稱為“視圖”,而且該平面圖樣能夠完全正確地表達出空間物體的‘真實形狀和大小’。
-------即講述用平面圖形來準確表達空間物體的真實形狀和大小的繪圖方法的課程。 正投影法的基本原理可以如下理解: 任何一個空間物體都是由若干個外表面圍成的一個封閉的立體,輪廓線就是圍成這個立體的外表面兩兩結合的交線。
我們畫一個空間立體的視圖的過程:實際上就是畫組成該立體的在空間有一定位置關系的這些個外表面的投影圖的過程,只要把組成立體的所有外表面的投影圖(其大小及其在空間的位置由兩兩相結合的外表面的交線----即輪廓線----的形狀和大小決定的)畫出來,該立體的視圖也就畫好了。 機械制圖還有一些特殊規定: 根據國標規定:視圖中的實線有粗實線和細實線,只有可見輪廓線才用粗實線表示;而細實線主要用來表示尺寸線,尺寸界線,剖面線,螺紋牙底線,齒輪齒根線(可省略)等等。
