1.數據中心機房綜合布線施工有哪些要點
1、在安裝工程之前，必須對設備間的建筑和環境條件進行檢查，具備下列條件方可開工：設備間的土建工程已全部竣工，室內墻壁已充分干燥。設備間門的高度和寬度應不妨礙設備的搬運，房門鎖和鑰匙齊全；設備間地面應平整光潔，預留暗管、地槽和孔洞的數量、位置、尺寸均應符合工藝設計要求；電源已經接入設備間，應滿足施工需要；設備間的通風管道應清掃干凈，空氣調節設備應安裝完畢，性能良好；在鋪設活動地板的設備間內，應對活動地板進行專門檢查，地板板塊鋪設嚴密堅固，符合安裝要求，每平米水平誤差應不大于2mm，地板應接地良好，接地電阻和防靜電措施應符合要求。
2、交接間環境要求：根據設計規范和工程的要求，對建筑物的垂直通道的樓層及交接間應做好安排，并應檢查其建筑和環境條件是否具備；應留好交接間垂直通道電纜孔孔洞，并應檢查水平通道管道或電纜橋架和環境條件是否具備；器材檢驗要求；安全要求；技術準備。
3、線纜布放的一般要求：線纜布放前應核對規格、程式、路由及位置是否與設計規定相符合；布放的線纜應平直，不得產生扭絞、打圈等現象，不應受到外力擠壓和損傷；在布放前，線纜兩端應貼有標簽，標明起始和終端位置以及信息點的標號，標簽書寫應清晰、端正和正確；信號電纜、電源線、雙絞線纜、光纜及建筑物內其它弱電線纜應分離布放。布放線纜應有冗余；在二級交接間、設備間雙絞電纜預留長度一般為3-6m，工作區為0.3-0.6m；特殊要求的應按設計要求預留；布放線纜，在牽引過程中吊掛線纜的支點相隔檢舉不應大于1.5m；線纜布放過程中為避免受力和扭曲，應制作合格的牽引端頭。如果采用機械牽引，應根據線纜布放環境、牽引的長度、牽引張力等因素選用集中牽引或分散牽引等方式。
4、布線安全，參加施工的人員應遵守以下幾點：穿著合適的衣服；使用安全的工具；保證工作區的安全；制定施工安全措施。
2.數據中心機房綜合布線施工有哪些要點
1、在安裝工程之前，必須對設備間的建筑和環境條件進行檢查，具備下列條件方可開工：設備間的土建工程已全部竣工，室內墻壁已充分干燥。
設備間門的高度和寬度應不妨礙設備的搬運，房門鎖和鑰匙齊全；設備間地面應平整光潔，預留暗管、地槽和孔洞的數量、位置、尺寸均應符合工藝設計要求；電源已經接入設備間，應滿足施工需要；設備間的通風管道應清掃干凈，空氣調節設備應安裝完畢，性能良好；在鋪設活動地板的設備間內，應對活動地板進行專門檢查，地板板塊鋪設嚴密堅固，符合安裝要求，每平米水平誤差應不大于2mm，地板應接地良好，接地電阻和防靜電措施應符合要求。2、交接間環境要求：根據設計規范和工程的要求，對建筑物的垂直通道的樓層及交接間應做好安排，并應檢查其建筑和環境條件是否具備；應留好交接間垂直通道電纜孔孔洞，并應檢查水平通道管道或電纜橋架和環境條件是否具備；器材檢驗要求；安全要求；技術準備。
3、線纜布放的一般要求：線纜布放前應核對規格、程式、路由及位置是否與設計規定相符合；布放的線纜應平直，不得產生扭絞、打圈等現象，不應受到外力擠壓和損傷；在布放前，線纜兩端應貼有標簽，標明起始和終端位置以及信息點的標號，標簽書寫應清晰、端正和正確；信號電纜、電源線、雙絞線纜、光纜及建筑物內其它弱電線纜應分離布放。布放線纜應有冗余；在二級交接間、設備間雙絞電纜預留長度一般為3-6m，工作區為0.3-0.6m；特殊要求的應按設計要求預留；布放線纜，在牽引過程中吊掛線纜的支點相隔檢舉不應大于1.5m；線纜布放過程中為避免受力和扭曲，應制作合格的牽引端頭。
如果采用機械牽引，應根據線纜布放環境、牽引的長度、牽引張力等因素選用集中牽引或分散牽引等方式。4、布線安全，參加施工的人員應遵守以下幾點：穿著合適的衣服；使用安全的工具；保證工作區的安全；制定施工安全措施。
3.數據中心綜合布線建設,需要注意哪些問題
家庭裝修中的弱電綜合布線、智能家居系統注意事項家庭綜合布線系統是指將電視、電話、電腦網絡、多媒體影音中心、自動報警裝置等設計進行集中控制的電子系統，即家庭中由這些線纜連接的設備都可由一個設備集中控制了，以前它們是“各自為政”的。
因?yàn)樗鼈兣c強電不同傳輸電壓不高（一般在12V左右），故像這類線纜組成的系統被稱為弱電布線系統。一般的綜合布線系統主要由弱電箱、信號線和信號端口組成，如果將綜合布線系統比作家居的神經系統，信息接入箱就是大腦，而信號線和信號端口就是神經和神經末梢。
信息配線箱的作用是控制輸入和輸出的電子信號。信號線傳輸電子信號。
信號端口接駁終端設備。 家庭智能化的實現，第一步就要進行家庭布線的基礎設施建設。
家庭信息接入箱是繼水、電、氣之后的第四大家庭基礎設施，全面管理家里的電話、寬帶、電視、安防等弱電線路。如果沒有家庭綜合布線，再大再好的房子都稱不上是信息化的現代住宅。
本人零一年從事智能家居行業，至今9年了，在這些年里經歷了近千戶大小房型、復式、別墅的弱電裝修過程，經驗都是通過這近千戶家庭所總結出來的，希望這些建議對于正要裝修新房的朋友能有所幫助。 家庭綜合布線是前期隱蔽工程的重要一環，做完了就沒法改了，所以一定要重視，哪怕我預算不多，我可以在家庭影院、電視機等方面妥協下，省點錢也要做好隱蔽工程，電氣設備可以換，墻里的線你怎么換？別說抽的動，我做到現在家里線最后能抽的動的寥寥無幾 。
首先我們說線材，弱電線材品牌總類也非常多，對于一些要裝修的人來說選擇起來也頗為吃力，很多家庭裝修用的線材是熊貓的，其實熊貓的線材也還可以，但現實中很多**用的熊貓線都是假的，我們做這行的看的出來，不做這行的可能就當真的線用了，結果可能是幾年以后出現問題而無法查找原因（線要是中間老化斷了你找起原因來就頭大了），個人覺得在弱電線材里秋葉原還是個不錯的牌子，只做弱電線材的秋葉原做出來的線質量還是可靠的，本人在上海也是見證了秋葉原從不知名的牌子到現在的熱銷弱電線材的過程，家庭裝修里用到的幾種線纜，網線、電話線、電視線這三種線是最基本的弱電線纜，也是家家戶戶必備的，網線一般家庭都是使用超五類網線，有些蒙人的拿五類線來充數，五類線標識是CAT5用于百兆以下網絡，超五類標識是CAT5E用于百兆以上網絡，還有更好的六類線CAT6，中間有十字屏蔽龍骨，線也更粗，但一般家庭用超五類足矣，問題怎么辨別網線的好壞呢，我如果和你說超五類線線芯直徑是0.51mm；線纜直徑5mm，五類線又是多少多少，你覺得你能分辨的出嗎？我想絕大多數都分辨不出來，我們自己都不這么分，線拿手上一打眼再撥皮看一下心里就有數了，所以你要想分辨的明白，最簡單的辦法就是去品牌線纜的經銷處弄一小段回來比著來，不怕不識貨就怕貨比貨不是沒道理的，在這里簡單說下要點，1、看線材外皮標識，劣質網線標識模糊不清晰一看就有種不上檔次的感覺；2、剝掉外皮看里面的線對，正品線材線對的顏色印刷清晰，而劣質線材的線對顏色很可能印刷模糊甚至脫色；3、解開線對將線芯隨意折個角度，觀察線芯是否有很大的回復，有的話這線就不好用了，估計銅芯細的可憐都是塑料。好的網線是可以隨意曲折且不易折斷的。
一般通過這三點再加上和正品網線的對比基本就能識別出來了，電話線基本和網線是一樣的比較方法，只是考慮到數字電話選擇電話線要四芯的，有些有條件的家庭用網線代替電話線，說是網線有4對斷了還有的換，其實也沒有這個必要，劣質線材用什么線最后都要出問題，用好線材就不會有這個顧慮，真要那么容易斷，電話壞了你換對線，那網絡不一樣跟著斷？網絡斷幾根怎么接？雖說網線也就用4根線，多斷兩次不也就完了嗎。我負責弱電設計的家庭從來沒出過這樣的問題。
還有電視線，質量主要看線芯就是銅芯的粗細，相比正品電視線太細就不行了，另外發泡塑膠套外的屏蔽層應該要有兩層鋁塑膜與兩層金屬網，這樣收看電視信號質量才有保證。 再來說說家庭中的智能家居系統，可能很多人覺得這些離自己還太過遙遠，誠然真正的智能家居系統不是人人都玩的起的，手機打個電話讓家里的電飯煲煮飯；洗衣機洗衣服，身在國外也能隨便控制家里任何一盞燈的亮滅，想要將家里所有的弱電系統做進中控做成真正的智能家居系統少說也要幾十萬的費用，這不是誰都做的起的，但論其中一個個單獨的系統，其實造價遠遠沒有那么高，相反選擇合適的單系統很可能還節約了你的資金、增加了你的生活情趣、提升了你的裝修檔次等，而這些花費其實只有幾千塊錢，是不是很值呢？ 一、背景音樂系統：我感覺到現如今大家越來越重視居室裝修的舒適性和文化品位，家庭背景音樂逐漸成為現代裝修中的“新寵”。
試想當你拖著疲憊的身軀泡進溫暖的浴缸時；當你周末休息躺在寬大的軟床上賴床時；當你在廚房烹煮煎炸時，當你和家人在餐桌上一起用餐時，悠揚的背景音樂輕柔地穿梭徘徊在房?jī)?nèi)，讓任何需要的地方都能聽到美妙的背景音樂都可以讓您感受到在溫暖。
4.數據中心綜合布線系統有哪些設計要求
數據中心是企業最關鍵的IT（信息技術）資源及業務核心。
當企業員工及客戶無法訪問其數據中心的服務器和存儲設備時。企業的整體運作將會受到很大影響。
根據美國著名IT咨詢公司Strategic Solutions的調查報告。金融經紀公司每小時的網絡宕機所造成的經濟損失最高達到600多萬美元。
因此，越來越多的企業將數據中心的建設視為企業的頭等大事，并不惜投入巨資以滿足當前及今后企業發展的需要，數據中心綜合布線也正在成為整個布線行業新的業務增長點。 1、數據中心機房 數據中心是網絡交換和數據存取的核心部分。
承載了大量的核心數據及資料管理功能。 各種服務器及數據備份設備、呼叫中心交換設備、網絡管理系統、運營設備控制以及管理設備等均置于其中。
數據中心支持的功能包括各種終端用戶遠程訪問與登錄、數據及多媒體圖片下載、VOD（視頻點播）及各種影視應用。其數據交換量往往是-般網絡或終端用戶數據流量的數百倍甚至數千倍。
目前數據中心機房主要包括下列幾種： a。以電信部門節點機房為核心的IDC（互聯網數據中心）機房。
占據IDC服務行業超過60%的市場份額。 b。
以集團公司總部為核心的數據中心機房。包括銀行、證券、上市企業總部等。
c。以外資或民營電信運營商為主建設的數據中心機房。
規模較小。服務器臺數-般不超過500臺。
d。企業、政府職能部門自建的以數據存儲為主的IT網絡機房。
2、數據中心綜合布線系統設計 2。1 數據中心綜合布線系統設計需考慮的因素 2005年美國國家標準學會（ANSI）和美國電信工業協會（TIA）共同發布了《數據中心電信基礎設施標準》（ANSI/TIA-942-2005，以下簡稱TI A-942標準），對數據中心布線系統設計提供了參考依據。
數據中心綜合布線系統設計需考慮的因素隨不同的數據中心和所容納設備的不同而有所不同，一般包括： a?；跇?biāo)準的開放式系統。
b。納入增長因素的高性能和高帶寬。
c。支持存儲設備（即光纖通道。
SCSI小型計算機系統接口或NAS網絡附加存儲）。 d。
支持發展中的鏈路聚集技術。 e。
高品質、可靠性和可擴展性。 f。
冗余度。 g。
大容量和高密度。 h。
靈活性和擴充性，方便移動、添加和變更。 i。
BAS（樓宇自動化系統）、語音、視頻、CCTV（閉路電視）和其他弱電系統。 j。
數據中心安全和監控系統。 2。
2布線通道 布線可以用銅纜（UTP非屏蔽雙絞線、F/UTP鋁箔總屏蔽雙絞線、S/FTP雙重屏蔽雙絞線）或光纖。這在很大程度上取決手設備的連接界面以及期望的應用需求。
在很多情況下。多種媒介類型將被組合使用。
用戶最好的選擇就是在第-次布線實施時考慮未來的發展需求。 此外，移動、添加和變更布線系統是昂貴的。
并會使正在使用中的關鍵部件的風險增加。比如通常在安裝所需光纜的同時預留暗光纖（已經敷設但未使用的光纖）：設備可能是有源的也可能是無源的。
數據中心包含高度集中的網絡和設備。這種高度集中需要高密度的布線系統。
數據中心的布線通道-般包括位于架空地板下的地下通道組合和高架線纜橋架。架空地板的優勢是提供了整潔的外觀和有效的散熱管理，并且很容易引入/引出暗線。
架空地板下的線纜應敷設在線槽（布線通路）里，以保護其免受運行在同-環境下的電力電纜、安全裝置和滅火系統的影響。 電力電纜既可穿金屬管，也可敷設在金屬線槽里。
并應遵守相關標準的最小間隔距離要求。 數據中心的光纖布線通道與管理應有-個專用的管道系統。
為光纖跳線、尾纖和光纖配線架、熔接盒和終端設備間的主干光纜的路由和存儲提供安全的防護。因?yàn)楣饫w傳播的是光信號而不是電信號。
它和銅纜相比，承載和彎曲半徑的要求是不同的。設計要求有適當?shù)念A(yù)留空間。
2。3布線系統的拓?fù)浣Y(jié)構 數據中心布線系統的拓?fù)浣Y(jié)構類型及基本特征見下表。
根據TIA-942標準和中國工程建設標準化協會信息通信專業委員會綜合布線工作組發布的《綜合布線系統管理與運行維護技術白皮書》，數據中心的建筑空間包括：計算機房/主機房：數據中心內的通信室；維護人員辦公室；接入室；機電設備機房；運營監管中心：存儲及載入室。 在一個數據中心中。
典型的計算機房/主機房空間區域劃分為： a。主布線區（MDA），用于放置路由器、主干線纜、LAN/SAN交換機、PBX程控交換機、配線架。
b。水平布線區（HDA）。
用于放置LAN/SAN/KVM交換機、配線架。 c。
區域布線區（ZDA），用于放置HDA與EDA的中間續接區域過線盒/整合點。 d。
設備布線區（EDA），用于放置機架/機柜/設備、出線盒。 另外計算機房/主機房與接入室（ER）直接相關，接入室放置網絡運營商的接入設備。
數據中心布線系統的線纜為： a。 水平線纜提供了設備布線區、水平布線區、區域布線區的水平交叉連接。
b。主干線纜提供了主布線區、水平布線區、接人室、電信室（TR）之間的主干交叉連接。
c。推薦采用的布線傳輸介質：100Ω 4-Pair CAT6雙絞線：激光優化的50/125μm多模光纖OM1/OM3；單模光纖：75Ω同軸線纜。
3、數據中心解決方案實例介紹 下面通過-個實例介紹預連接光纜解決方案在金融數據中心的應用設計。
5.數據中心網絡布局與綜合布線規劃包含哪些內容
一、網絡布局的原則1、實用性企業組建的局域網應當根據機房的大小、設備的多少來具體實施，根據網絡布線的特點來發揮網絡布局實用性是非常重要的。
2、全面性組網過程中，網絡、服務器等設備放置位置應當統籌兼顧，網絡布局要考慮周全，盡量讓各種設備和布線系統處于合理的位置。3、可靠性組網無論怎樣布局，最終的目的是保證我們的局域網的所有設備能可靠穩定地運行，使得網絡能正常運轉。
4、便于維護與升級網絡的組網不是一成不變的，隨著IT企業業務的不斷發展的需求，原先組建的局域網就需要不斷地完善和擴充；在日常的網絡運行維護中，規劃網絡布局時就應該考慮到便于以后網絡的維護與升級操作。二、網絡布局的具體實施要求對于有線局域網來說，這是我們目前企業網絡建設中，經常會遇到的，需要對機房和辦公大樓進行布線。
規劃網絡布局要考慮到機房的設備布局和布線系統的合理搭配。因此我們首先要規劃與設計好機房、布線系統，然后再全面地考慮網絡的布局。
機房的規劃與設計為了確保網絡、計算機系統穩定、安全、可靠地運行，以及保障機房工作人員有良好的工作環境，做到技術先進、經濟合理、安全適用、確保質量，符合國家有關的機房設計規定。（1）防靜電靜電不僅會對計算機運行出現隨機故障，而且還會導致某些元器件，雙級性電路等的擊穿和毀壞。
此外，還會影響操作人員和維護人員的正常的工作和身心健康。3lian.com(2)防火、防盜計算機房在設計時，重點要考慮機房的消防滅火設計。
設計時可以根據消防防火級別來確定機房的設計方案，計算機房火災報警要求在一樓設有值班室或監控點。機房里應注意防盜設施的安裝，具體地可采用防盜門、防盜鎖、警衛、自動報警系統等等。
（3）防雷由于機房通信和供電電纜多從室外引入機房，易遭受雷電的侵襲，機房的建筑防雷設計尤其重要。計算機通信電纜的芯線，電話線均應加裝避雷器。
（4）保濕、保溫機房里的濕度應保持在20%-80%為宜，機房的溫度應保持在15℃-35℃攝氏度，安裝空調來調節溫度是解決此問題最好的辦法。布線系統的規劃與設計有了好的機房，網絡設備就有了好的“家”，組建的IT網絡應當通過布線系統將機房和辦公地點互聯起來，確保網絡的正常運行。
如果企業的接入點較多，我們可以采取接入層、匯聚層、交換層三個網絡層次的設計，在此基礎上進行布線系統。對于接入層來說，選擇一個合理的接入設備，是最關鍵的，而且我們要根據接入設備選擇合適的帶寬。
匯聚層是整個局域網的核心部分，匯聚層網絡設備一般支持網絡管理功能，方便我們的管理和維護，方便以后我們的網絡升級和改造。交換層是整個網絡中的中間層，連接著匯聚層和網絡節點，是決定我們整體網絡傳輸質量的很重要的一個環節。
隨著百兆網絡設備的普及，我們交換層的網絡設備，肯定首選百兆。布線是連接網絡接入層、匯聚層、交換層和網絡節點的重要環節。
在布線時，最好使用專門的通道，而且不要與電源線，空調線等具有輻射的線路混合布線。接入層與匯聚層之間的雙絞線，可以選擇超五類屏蔽雙絞線，以使網絡性能得到最大的提升。
匯聚層與交換層之間的雙絞線，由于是網絡數據傳輸量最大的一個層次，同樣采用超五類屏蔽雙絞線。交換層與網絡節點之間，我們就可以采用普通的超五類非屏蔽雙絞線。
網絡設備的放置，最好放在節點的中央位置，這樣做，不是為了節約綜合布線的成本，而是為了提高網絡的整體性能，提高網絡傳輸質量。由于雙絞線的傳輸距離是100米，在95米才能獲得最佳的網絡傳輸質量。
在做網絡布線時，最好能夠設計一個設備間，放置網絡設備。網絡布局的規劃與設計目前的網絡設備大都采用機架式的結構（多為扁平式，活像個抽屜），如交換機、路由器、硬件防火墻等。
這些設備之所以有這樣一種結構類型，是因?yàn)樗鼈兌及磭?guó)際機柜標準進行設計，這樣大家的平面尺寸就基本統一，可把一起安裝在一個大型的立式標準機柜中。這樣做的好處非常明顯：一方面可以使設備占用最小的空間，另一方面則便于與其它網絡設備的連接和管理，同時機房?jī)?nèi)也會顯得整潔、美觀。
我們經常接觸到的放置機房里有網絡機柜、服務器機柜以及綜合布線柜，從這三個機柜的名字就可以看出它們各自所起的作用；一般來說，網絡設備如交換機、路由器、防火墻、加密機等以及網絡通信設備如光端機、調制解調器等是放置在網絡機柜的；服務器機柜的寬度為19英寸，高度以U為單位 （1U=1.75英寸=44.45毫米），通常有1U,2U,3U,4U幾種標準的服務器。機柜的尺寸也是采用通用的工業標準，通常從22U到42U不等；機柜內按U的高度有可拆卸的滑動拖架，用戶可以根據自己服務器的標高靈活調節高度，以存放服務器、集線器、磁盤陣列柜等設備。
服務器擺放好后，它的所有I/O線全部從機柜的后方引出（機架服務器的所有接口也在后方），統一安置在機柜的線槽中，一般貼有標號，便于管理。綜合布線柜一般配有前后可移動的安裝立柱，自由設定安裝空間，可按需要配置隔板、風扇、電源插座等附件。

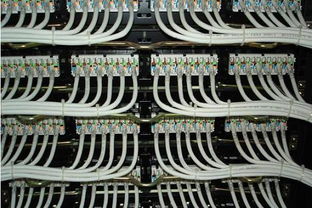

配線架通常安裝在機柜里，配線架的一面是RJ45口，并標有。
6.數據中心綜合布線有什么特點
對于線槽的布置，一般圍繞設備進行布置。
在目前機柜使用越來越普遍的情況下，可以考慮和成排的機柜平行布局。一般每排機柜布置一條線槽，也可以兩排相鄰機柜中間走道上公用一條線槽，前一種模式更為理想一些。
對于有活動地板的機房，通常的做法都是將線槽安裝在活動地板下。 但隨著高端機房中地板下送風的精密空調的普遍采用，這種模式暴露出不少問題。
由于設備在機房?jī)?nèi)成排布置，因此每排設備都在地板下配置了線槽，一般線槽的高度在50~l00mm，而活動地板的敷設高度只有300mm左右，從而影響到空調風道的通暢。線槽越多，送風效果越差（地板下還往往有強電線槽）。
而且線路特別是強電線路在活動地板下布置還增加了火災隱患，電氣故障可能引發火源，同時在地板下的人情不易被迅速發現，即使配置了常規的消防感溫感煙探測器，由于地板下的送風，反映并不迅速。已經有多起火災事故是從活動地板下發生的。
因此，現在不少機房特別是電信行業，普遍采用上走線的路由模式。 采用上走線需要有設備布局的配合，這種布局主要適用于標準機架式布局的場合，而且機柜的尺寸特別是高度應基本一致，才能保證美觀。
上走線采用線槽。線槽有兩種安裝模式：支架吊裝在頂上、支架支撐在地面上。
支撐在地面上容易發生支架和機柜的打架，在設計時應注意。 上走線線槽形式有兩種：敞開梯型橋架式和封閉式。
敞開式梯架是應用的主流。在設計時，首先仍是根據機房平面中機柜的總體規劃，每排機柜設置一路。
敞開式梯架的優點是便于維護。因?yàn)椴恍枰~外的開孔，增減線路很方便；不需要掀地板，只需要梯子即可實施，工作量小。
便于發現故障。不像地板下的封閉線槽，很容易觀察到故障點，特別是火災危險。
其缺點是對防鼠的要求更高。 敞開式梯架通常和強電一并考慮。
通?？紤]上、中、下三層，分別作為強電線路、銅纜線路和光纜線路的通道。因?yàn)楣饫|特別是機房?jī)?nèi)的大量光跳線是比較脆弱的，因此其中的光纜線路橋架常采用封閉式的，這樣的布局很容易管理。
每層之間的距離不小于300mm。如果機房的層高不夠，也可減少層數，采用左右布局。
要注意按規范控制強電和弱電梯架間的距離。如果距離仍無法達到，可考慮強電采用屏蔽線或者采用封閉式。
機房綜合布線的信息點安裝模式 根據設備的安裝模式和裝飾方式，信息插座有幾種安裝方式。 如果機房?jī)?nèi)布置有架空抗靜電活動地板，一般有下面幾種設備布置模式。
（1）塔式設備落地安裝。采用活動地板下安裝信息插座。
此時一般將插座的安裝高度控制在插座的上表面到活動地板的下表面距離在l0cm左右，也可以采用在地板表面安裝彈起插座的模式。 但采用彈起插座需要注意：不要將插座布置在設備之間的走道上，否則容易碰掉；彈起插座的連線在插座接線盒內是活動的，插座的彈起和壓下容易造成松動；另外一個插座建議不要超過2個信息點，否則插座安裝盒內的空間擁擠，更容易引起接線松動、插座彈不起來等問題。
安裝盒的尺寸及深度應大一些。由于地板插座主要的優點在于便于開閉，因此適用于一些臨時性的使用，裝修效果圖，比如調試檢查等。
但機房?jī)?nèi)的設備大多數要求24h不間斷運行，無法利用地板插座的優點。 （2）操作臺的終端。
信息插座安裝方式和前述相同。 此時使用地板插座較方便。
（3）機柜式服務器。這時將信息點插座安裝在地板下的模式就不再合適了，因?yàn)橐粋€(gè)信息插座面板通常只能安裝2~4個插座模塊，這對于擁有的幾十個信息點的機柜所來說，插座數量就太多了。
而且從插座到服務器的線路要從活動地板下引入機柜內，需要從機柜下面開孔引人，而機柜在安裝固定后，機柜下的活動地板難以開啟，給日后的維護帶來麻煩。 因此對于服務器機柜的信息點安裝，建議采用機柜式RJ45配線架的模式。
一個2U的配線架（含理線器）可以提供16~32口的信息點容量，可以滿足絕大多數機柜的需求。而且由于直接安裝在機柜內，便于管理，安裝效果整齊美觀。
考慮到服務器通常的插座接口在后部，配線架可安裝在機柜后面。 （4）也可以將多個信息插座（86面板）并排安裝在機柜后部的豎向線槽上，這樣安裝價格略便宜一些，但是沒有配線架緊湊美觀。
如果沒有安裝抗靜電地板，可以直接在墻面安裝信息插座，或者在地面上剔槽安裝。 （1）操作臺的終端。
建議操作臺靠墻布置，插座面板安裝在墻面。 （2）機柜式服務器。
采用前面的上走線模式，插座仍安裝在機柜內或采用配線架。
7.數據中心機房如何走線
布線方式是數據中心規劃“牽一發動全身”的典型，對于布線方式的忽略，往往體現了數據中心規劃的盲目和混亂；反之，重視研究布線方式的各種條件和影響因素，不僅有利于綜合布線系統的安裝維護，更使得整個數據中心規劃與運維管理受益。
“不起眼”的走線方式，牽一發動全身 在一個數據中心項目中，與服務器、網絡設備、電源、空調這些造價昂貴的設備相比，理線器、橋架，或者選擇怎樣的走線方式，看起來相當不起眼。 然而，就是這看似簡單的問題，實際上與數據中心機房環境、運維管理、成本控制、防火節能等各個方面相互關聯。
在各類數據中心機房中，綜合布線系統的走線方式都分上走線和下走線兩大類。所謂上走線，是指線纜敷設在高于設備高度的空間中，而下走線則指敷設在架空地板下。
這與設備的上進線和下進線說的是兩件事。 與下走線相比，上走線相對復雜一點，需要有設備布局的配合，這種布局主要適用于標準機架式布局的場合，而且機柜的尺寸特別是高度應基本一致，才能保證美觀。
此外，上走線通常采用線槽或橋架支撐線纜。線槽和橋架又分為不同的材料和安裝模式，這些都是在設計規劃時應注意的問題。
走線方式能有多大的影響 數據中心的走線，關乎機房制冷、防火、防鼠、維護、管理、美觀、運營成本等多個方面的問題。走線方式選擇不當，輕則影響信號串?dāng)_、制冷效果及美觀程度，重則可能引發火災、帶來重大線纜故障等災難性后果。
尤其值得注意的是，走線方式設計不合理，會給數據中心運行維護和管理，后期線路維護等方面帶來嚴重后果，此外，對未來機房改造和升級等來說，也有著決定性的影響。 有關走線的技術和產品，還支撐了綜合布線的一個行業分支-線槽橋架領域的發展。
實際上，作為關鍵的基礎設施，整個綜合布線系統對于數據中心的影響程度都毋庸置疑。 上走線何以成為主流，綜合考慮看兩點 以往，機房布線設計大多將強電和弱電全部敷設在架空地板下，但最近幾年國內外又都流行“上走線”，甚至很多有條件的機房，還在進行“下改上”工程，這主要基于哪些因素，用戶在規劃設計時怎樣做到綜合考慮，這恐怕還要從數據中心基礎設施和用戶實際需求兩方面著手。
8.綜合布線要掌握哪些知識呀
學東西一點分都不給！好吝嗇?。∵€是給你吧！這是我在讀網絡工程師的時候?qū)W習的！ 綜合布線系統作為網絡運行的基礎和高速數據傳輸?shù)谋Ｕ?，在建設初始就應當受到高度的重視。
結構化綜合布線系統（Structured Cabling Systems，縮寫SCS）采用模塊化設計和分層星型拓?fù)浣Y(jié)構。它能適應任何大樓或建筑物的布線系統。
其代表產品是建筑與建筑群綜合布線系統（PDS）。PDS一般采用模塊化設計和物理分層星型拓?fù)浣Y(jié)構，傳輸語音、數據、圖像以及各控制信號。
綜合布線系統是一個組合壓接方式、模塊化結構、星型布線并且具有開放特征的布線系統。它包括工作區子系統、水平子系統、管理子系統、垂直子系統、建筑群子系統、設備間子系統，如下所示： 1 綜合布線系統設計原則 1.1 綜合布線設計的標準 綜合布線系統標準是一個開放型的系統標準，它能廣泛應用。
因此，按照綜合布線系統進行布線，會為用戶今后的應用提供方便，也保護了用戶的投資，使用戶投入較少的費用，便能向高一級的應用范圍轉移。 本項目中，綜合布線系統的設計滿足以下標準： TIA/ EIA-568A—— 商業大樓電信布線標準（加拿大采用CSA T529） EIA/ TIA-569——電信通道和空間的商業大樓標準（CSA T530） EIA/ TIA-570——住宅和N型商業電信布線標準（CSA T525 ） TIA/ EIA-606——商業大樓電信基礎設施的管理標準（CSA T528） TIA/ EIA-607——商業大樓接地/連接要求（CSA T527） GB/T 50311-2000——《建筑與建筑群綜合布線系統工程設計規范》 GB/T 50312-2000——《建筑與建筑群綜合布線系統工程驗收規范》 CECS72:97——《建筑與建筑群綜合布線系統工程設計及驗收規范》 1.2 綜合布線設計的要點 綜合布線系統的設計方案雖然隨著用戶的需求和布線的具體環境不同，會有各種變化，但任何綜合布線方案在設計時都要滿足以下幾點要求： 1）實用性：能支持多種數據通信、多媒體技術及信息管理系統等，能夠適應現代在和未來技術的發展； 2）靈活性：任意信息點能夠連接不同類型的設備，如微機、打印機、終端、服務器、監視器等； 3）開放性：能夠支持任何廠家的任意網絡產品，支持任意網絡結構，如總線形、星形、環型等； 4）模塊化：所有的接插件都是積木式的標準件，方便使用、管理和擴充； 5）擴展性：實施后的綜合布線系統是可擴充的，以便將來有更大需求時，很容易將設備安裝接入； 6）經濟性：一次性投資，長期受益，維護費用低，使整體投資達到最少。
2 現場環境及信息點統計 2.1 用戶現場環境 （描述用戶需要進行綜合布線系統的建筑物環境。） XXX企業有員工XXX人，計算機、服務器等設備XXX臺，具有辦公室XX間，分布于…… 2.2信息點分布情況 （描述用戶需要布線的信息點分布情況。）
此次綜合布線項目規劃實施XXX個信息點，這些信息點的分布如下表所示： 樓層 房間號 信息點數量 合計 備注 3 綜合布線總體布線及說明 3.1 綜合布線系統總體設計 （描述本項目的總體設計思路，拓?fù)浣Y(jié)構、選擇傳輸介質、涉及哪些子系統等） 根據我們對XXX企業需求的詳細分析，我們認為XXX企業的綜合布線項目應當采取…… 3.2 綜合布線產品選擇 （選擇什么廠商的產品，簡要介紹廠商和產品特性。） 4 綜合布線子系統實施設計 （按照各個子系統來進行詳細的設計，用語言來描述每個子系統的綜合布線實現思路，給出具體的走線圖。）
4.1 工作區子系統設計 4.2 水平子系統設計 4.3 管理子系統設計 4.4 設備間子系統設計 4.5 設備清單 （描述本項目中使用的綜合布線材料清單，可以參照如下的表格進行列舉。注意其中不一定包括全部可能使用到的材料。）
序號 材料名稱 設備型號 品牌 單位 數量 一、主要材料 A、工作區子系統 1 面板 2 底盒 3 模塊 4 RJ-45接頭 B、水平區子系統 5 雙絞線 6 PVC線槽 C、管理子系統 7 配線架 8 機柜 9 管理環 二、輔助材料 1 線槽附件 2 輔助材料 3 打線鉗 4 壓線鉗 三、其他費用 1 施工費用 2 稅金 5綜合布線管理 為了XXX企業的綜合布線系統日后維護時，查找線纜方便，我們對每一根光纜、雙絞線線纜都進行編號。下面把編碼規則簡要說明以下。
5.1 綜合布線標識的代碼定義 （描述本系統中綜合布線系統的標識如何定義，標識由哪些部分組成，各部分的含義。） 5.2 雙絞線和信息點的編號規則 （描述本系統中綜合布線系統標識的編號規則。）
6 系統測試 施工完成后，我們對整個布線系統要進行測試。 其中，雙絞線系統測試內容包括： ? 線路測試： 布線完工后測試。
用FLUKE公司的DSP-4000 測試儀（或其他），采用TIA CAT 5 Basic L + ACR方法進行測試。測試儀主機端采用3米的跳線，遠端采用0.5米的跳線。
測試項為：線對，阻抗，長度，Propagation Delay, Delay Skew，近端串繞，遠端串繞，衰減，近端ACR，遠端ACR。 ? 聯機測試：整個工程完成后，選取若干個工作站，進行實際的聯網測試。
? 測試完畢，寫出測試報告。 7 工程驗收 （1）驗收參照規范 工程驗收，應參照： GB/T50312-2000 (2)竣工文檔 在竣工時，我們將向用戶提供如下布線有關文檔： ? 《布線系統各層平面圖》。
可用于查信息點的。
