預(yù)拌砼類檢測(cè)的(混凝土要做哪些檢測(cè)?)

1.混凝土要做哪些檢測(cè)?

現(xiàn)場(chǎng)施工中，混凝土要檢測(cè)塌落度、制作試塊檢測(cè)強(qiáng)度。

混凝土當(dāng)然要做配合比，沒有配合比混凝土怎么拌合呢？用多少水？用多少水泥？用多少砂子？用多少碎石？這是通過(guò)配合比計(jì)算出來(lái)的?；炷恋膹?qiáng)度是多少？也是配合比計(jì)算出來(lái)的。

說(shuō)了，混凝土是由水泥、砂子、碎石和水拌合而成的，特殊要求的混凝土還有外加劑。

當(dāng)然，工程中，在做配合比之前，還要對(duì)上述的原材料進(jìn)行檢驗(yàn)，合格的材料才可以使用。

具體詳見一些參考書，如《混凝土配合比試驗(yàn)規(guī)程》

2.混凝土基礎(chǔ)有哪些,混凝土基礎(chǔ)有哪些知識(shí)

去百度文庫(kù)，查看完整內(nèi)容>

內(nèi)容來(lái)自用戶：執(zhí)天之行2002

商品混凝土基礎(chǔ)知識(shí)培訓(xùn)資料

一、預(yù)拌混凝土的定義及強(qiáng)度等級(jí)

常識(shí)：“混凝土”可簡(jiǎn)寫為“砼”。

預(yù)拌砼（也稱商品砼）是指由水泥、集料、水以及根據(jù)需要摻入外加劑、礦物摻合料等組分按一定比例在攪拌站經(jīng)計(jì)量、拌制后出售的并采用運(yùn)輸車，在規(guī)定時(shí)間內(nèi)運(yùn)至使用地點(diǎn)的砼拌合物。預(yù)拌砼屬于半成品。砼等級(jí)劃分是按砼的28天立方體抗壓強(qiáng)度標(biāo)準(zhǔn)值分為若干個(gè)等級(jí)，即強(qiáng)度等級(jí)。表示為符號(hào)C(“C”為砼的英文名稱的第一個(gè)字母)與立方體抗壓強(qiáng)度標(biāo)準(zhǔn)值（以MPa計(jì)）表示，普通砼劃分為C10、C 15、C 20、C 25、C 30、C 35、C 40、C 45、C 50、C 55、C 60等。

二、商品砼的組成材料

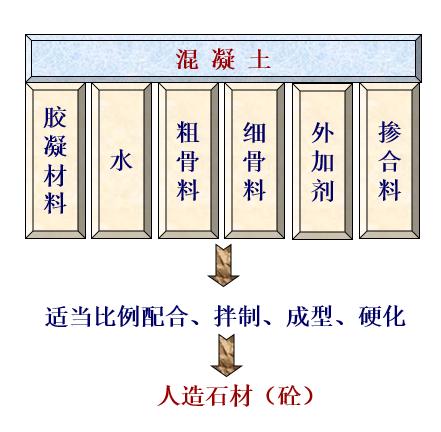

砼的組成材料一般為水泥、集料、水、礦物摻合料、化學(xué)外加劑。對(duì)一些有特殊要求的砼，會(huì)根據(jù)需要加入一些特殊材料。它與其他商品一樣，其性能是由它的原材料來(lái)實(shí)現(xiàn)的，只有控制好砼原材料的質(zhì)量、合理利用原材料才能獲得性能優(yōu)良、成本低廉的砼。

1、水泥

水泥是砼中最重要原材料之一，也是決定砼性能的重要部分。水泥的品種很多，有硅酸鹽水泥（P.Ⅰ、P.Ⅱ）、普通硅酸鹽水泥（P.O）、礦渣硅酸鹽水泥（P.S）、火山灰硅酸鹽水泥（P.P）、粉煤灰硅酸鹽水泥（P.F）、復(fù)合硅酸鹽水泥（P.C）、鋁酸鹽水泥、鐵鋁酸鹽水泥、硫鋁酸鹽水泥等等。它們主要存在著兩個(gè)方面的差別：一是水泥熟料礦物組成的差別。例如：硅酸鹽水泥，熟料中以硅酸鹽礦物為主；硫鋁酸鹽水泥，熟料中則以無(wú)水硫鋁酸鈣礦物為主。2③5B③、

3.混凝土檢測(cè)都需要檢測(cè)什么?

1、混凝土的強(qiáng)度等級(jí)應(yīng)按立方體抗壓強(qiáng)度標(biāo)準(zhǔn)值劃分.混凝土強(qiáng)度等級(jí)采用符號(hào)C與立方體抗壓強(qiáng)度標(biāo)準(zhǔn)值（以N/mm2計(jì)）表示。

2、立方體抗壓強(qiáng)度標(biāo)準(zhǔn)值系指對(duì)按標(biāo)準(zhǔn)方法制作和養(yǎng)護(hù)的邊長(zhǎng)為150mm的立方體試件，在28d齡期，用標(biāo)準(zhǔn)試驗(yàn)方法測(cè)得的抗壓強(qiáng)度總體分布中的一個(gè)值，強(qiáng)度低于該值的百分率不超過(guò)5%。

3、混凝土強(qiáng)度應(yīng)分批進(jìn)行檢驗(yàn)評(píng)定.一個(gè)驗(yàn)收批的混凝土應(yīng)由強(qiáng)度等級(jí)相同、齡期相同以及生產(chǎn)工藝條件和配合比基本相同的混凝土組成。對(duì)施工現(xiàn)場(chǎng)的現(xiàn)澆混凝土，應(yīng)按單位工程的驗(yàn)收項(xiàng)目劃分驗(yàn)收批，每個(gè)驗(yàn)收項(xiàng)目應(yīng)按照現(xiàn)行國(guó)家標(biāo)準(zhǔn)《建筑安裝工程質(zhì)量檢驗(yàn)評(píng)定標(biāo)準(zhǔn)》確定。

4、預(yù)拌混凝土廠、預(yù)制混凝土構(gòu)件廠和采用現(xiàn)場(chǎng)集中攪拌混凝土的施工單位，應(yīng)按本標(biāo)準(zhǔn)規(guī)定的統(tǒng)計(jì)方法評(píng)定混凝土強(qiáng)度。對(duì)零星生產(chǎn)的預(yù)制構(gòu)件的混凝土或現(xiàn)場(chǎng)攪拌的批量不大的混凝土，可按本標(biāo)準(zhǔn)規(guī)定的非統(tǒng)計(jì)方法評(píng)定。

5、為滿足混凝土強(qiáng)度等級(jí)和混凝土強(qiáng)度評(píng)定的要求，應(yīng)根據(jù)原材料、混凝土生產(chǎn)工藝及生產(chǎn)質(zhì)量水平等具體條件，選擇適當(dāng)?shù)幕炷潦┕づ渲茝?qiáng)度?；炷恋氖┕づ渲茝?qiáng)度可按照本標(biāo)準(zhǔn)附錄二的規(guī)定，結(jié)合本單位的具體情況確定。

6、預(yù)拌混凝土廠、預(yù)制混凝土構(gòu)件廠和采用現(xiàn)場(chǎng)集中攪拌混凝土的施工單位，應(yīng)定期對(duì)混凝土強(qiáng)度進(jìn)行統(tǒng)計(jì)分析，控制混凝土質(zhì)量?？砂幢緲?biāo)準(zhǔn)附錄三的規(guī)定，確定混凝土的生產(chǎn)質(zhì)量水平。

擴(kuò)展資料：

混凝土的相關(guān)要求：

粗骨料中公稱粒級(jí)的上限稱為該粒級(jí)的最大粒徑。當(dāng)骨料粒徑增大時(shí)，其比表面積隨之減小。因此，保證一定厚度潤(rùn)滑層所需的水泥漿或砂漿的數(shù)量也相應(yīng)減少，所以粗骨料的最大粒徑應(yīng)在條件許可下，盡量選用得大些。由試驗(yàn)研究證明，最佳的最大粒徑取決于混凝土的水泥用量。

在水泥用量少的混凝土中（每lm3混凝土的水泥用量≯170kg），采用大骨料是有利的。在普通配合比的結(jié)構(gòu)混凝土中，骨料粒徑大于40mm并沒有好處。

骨料最大粒徑還受結(jié)構(gòu)型式和配筋疏密限制。根據(jù)《混凝土結(jié)構(gòu)工程施工及驗(yàn)收規(guī)范》GB50204—92的規(guī)定，混凝土粗骨料的最大粒徑不得超過(guò)結(jié)構(gòu)截面最小尺寸的1/4，同時(shí)不得大于鋼筋間最小凈距的3/4。

對(duì)于混凝土實(shí)心板，可允許采用最大粒徑達(dá)1/2板厚的骨料，但最大粒徑不得超過(guò)50mm。石子粒徑過(guò)大，對(duì)運(yùn)輸和攪拌都不方便。

參考資料來(lái)源：百度百科-混凝土強(qiáng)度檢驗(yàn)評(píng)定標(biāo)準(zhǔn)

參考資料來(lái)源：百度百科-普通混凝土

4.預(yù)制混凝土的相關(guān)知識(shí)有哪些

預(yù)制混凝土梁 （分部編碼：010410） 矩形梁（項(xiàng)目編碼：010410001）；異形梁 （項(xiàng)目編碼：010410002）；過(guò)梁 （項(xiàng)目編碼：010410003）；拱 形 梁 （項(xiàng)目編碼： 010410004）；魚腹式吊車梁 （項(xiàng)目編碼：010410005）；風(fēng)道梁 （項(xiàng)目編碼：010410006） (1) 項(xiàng)目特征：?jiǎn)渭w積；安裝高度；混凝土強(qiáng)度等級(jí)；砂漿強(qiáng)度等級(jí)。

（2） 計(jì)算規(guī)則：工程量按設(shè)計(jì)圖示尺寸以體積 （m3） 計(jì)算。不扣除構(gòu)件內(nèi)鋼筋、預(yù)埋鐵件所占體積。

（3） 工程內(nèi)容：混凝土制作、運(yùn)輸、澆筑、振搗、養(yǎng)護(hù)；構(gòu)件制作、運(yùn)輸；構(gòu)件安裝；砂漿制作、運(yùn)輸；接頭灌縫、養(yǎng)護(hù)。 （4） 說(shuō)明：有相同截面、長(zhǎng)度的預(yù)制混凝土梁的工程量可按根數(shù)計(jì)算。

5.誰(shuí)有預(yù)拌混凝土的生產(chǎn)、組織與管理基本知識(shí)

一、預(yù)拌混凝土的基本概念 預(yù)拌混凝土俗稱商品混凝土，因?yàn)樗前从脩粜枰付ㄉa(chǎn)的工藝性產(chǎn)品，不能儲(chǔ)存和自由交易，不具備商品屬性，所以后來(lái)建設(shè)部在正式文件中一律稱預(yù)拌混凝土。

預(yù)拌混凝土首先要講一下混凝土的概念： 混凝土是指采用各種骨料和膠凝材料按一定比例混合均勻后人模振實(shí)固化成型的物體，它的結(jié)構(gòu)形狀為圖示：（略） 采用不同的膠凝材料就形成不同的混凝土，如以石灰為膠凝料的三合土，以瀝青為膠凝料的瀝青混凝土，這里講的是以水泥為膠凝材料的水泥混凝土，簡(jiǎn)稱混凝土。 混凝土的結(jié)構(gòu)與技術(shù)性能： 混凝土除了集料（石子、沙子大約占60-70%），它與硬化了的水泥漿之間還有一個(gè)薄層，稱為過(guò)渡區(qū)，薄層只有0.01~0.05毫米，但這里的強(qiáng)度比較低，還有不少微細(xì)的裂縫，形成混凝土的薄弱環(huán)節(jié)，當(dāng)混凝土受到較大荷載時(shí)首先從這里斷裂、破壞，所以它的抗壓性能較好，但抗折性能較差，為克服這一弱點(diǎn)，經(jīng)常在用作結(jié)構(gòu)材料時(shí)，必須加上鋼筋，形成鋼筋混凝土，就大大改變了它的使用性能。

混凝土隨著溫度的變化會(huì)產(chǎn)生變形，它的線膨脹系數(shù)較大；混凝土的強(qiáng)度是一項(xiàng)十分重要的指標(biāo)，它必須通過(guò)試驗(yàn)來(lái)確定，一般稱的標(biāo)號(hào)即C20,C30,C40,C50,C60，即它的抗壓強(qiáng)度最低值，C30大約相當(dāng)于抗壓強(qiáng)度35MPa。路面混凝土的評(píng)價(jià)指標(biāo)是以抗折強(qiáng)度來(lái)評(píng)價(jià)質(zhì)量的。

預(yù)拌混凝土就是按用戶的要求在集中攪拌的混凝土攪拌站（工廠）生產(chǎn)的新鮮混凝土在規(guī)定的時(shí)間內(nèi)生產(chǎn)，運(yùn)送到一定范圍內(nèi)的施工作業(yè)區(qū)進(jìn)行澆筑，它不但可以生產(chǎn)各種普通混凝土，還能生產(chǎn)高性能混凝土，它的評(píng)價(jià)指標(biāo)主要是它的耐久性而不是一般要求的強(qiáng)度。 提高混凝土性能的技術(shù)途徑是： 優(yōu)質(zhì)水泥+高效減水劑+活性礦物摻合料+合理砂石級(jí)配+嚴(yán)格的混凝土制備工藝和施工工藝。

為改善混凝土的施工性能和提高混凝土的耐久性、節(jié)約成本，在制備預(yù)拌混凝土的時(shí)候經(jīng)常需要摻人外加劑，外加劑目前共有14種，這里簡(jiǎn)單介紹幾種： 1.減水劑：主要用來(lái)增大水泥槳和混凝土的流動(dòng)度，用它可以配制出水/水泥之比較小而工作度一樣的混凝土，在相同水泥用量時(shí)能提高其強(qiáng)度和耐久性，普通減水劑的減水率≤14%，主要成分是木鈣，高效減水劑>14~22%以上，主要成分是磺化三氯氰胺甲醛，大部分是復(fù)合的。 2.早強(qiáng)劑：主要是為了提高混凝土的早期強(qiáng)度，原來(lái)的主要成分是氯化鈣，因其對(duì)鋼筋有腐蝕作用，現(xiàn)在已要求使用不含氯的早強(qiáng)劑； 3.緩凝劑：主要是為了延緩混凝土的凝結(jié)時(shí)間。

用于高溫季節(jié)施工避免冷縫出現(xiàn)，特別是在大體積混凝土施工時(shí)；在預(yù)拌混凝土長(zhǎng)距離施工時(shí)為避免硬化也需要加入緩凝劑。 4.引氣劑：攪拌時(shí)把空氣引入產(chǎn)生大量微孔，對(duì)拌合物起潤(rùn)滑作用，使其流動(dòng)阻力減小，改善泵送性能，還有抵抗凍融的作用，但摻人引氣劑后，混凝土的抗壓強(qiáng)度會(huì)受到一定影響。

為節(jié)約水泥，提高混凝土的泵送性能和耐久性，現(xiàn)在大量使用摻合料，主要有粉煤灰，超細(xì)礦粉，硅灰、沸石，它可以等量置換水泥，減少水泥用量，改善混凝土的性能。 二、預(yù)拌混凝土的發(fā)展簡(jiǎn)況 自1903年德國(guó)建造第一座預(yù)拌混凝土廠以來(lái)至今已有90多年的歷史，60-70年代是西方發(fā)達(dá)國(guó)家預(yù)拌混凝土的全盛時(shí)期，西歐、美國(guó)、日本發(fā)展更為迅速，美國(guó)就有混凝土公司5000余家，預(yù)拌工廠一萬(wàn)座，年產(chǎn)量1.74億立方米，人均近1立方米，日本有4800個(gè)攪拌工廠，年產(chǎn)量1.54億立方米，人均1.2立方米，在混凝土總量中，預(yù)拌混凝土占的比例分別是：美國(guó)84%，日本78%，瑞典83%，澳大利亞68%，荷蘭56%，全世界大約有3萬(wàn)個(gè)攪拌廠，已經(jīng)成為經(jīng)濟(jì)建設(shè)中不可缺少的工業(yè)部門。

我國(guó)的預(yù)拌混凝土早在60年代中期就有應(yīng)用，當(dāng)時(shí)將多臺(tái)普通攪拌機(jī)集中在一起攪拌提供大方量的混凝土，70年代末，80年代初北京、常州、上海等大中城市開始逐漸發(fā)展起來(lái)，建設(shè)部將推廣預(yù)拌混凝土列為十大新技術(shù)推廣項(xiàng)目后發(fā)展更為迅速，目前，在經(jīng)濟(jì)發(fā)達(dá)地區(qū)的北京、上海、天津、大連、江蘇、廈門，成都、深圳、武漢、浙江等地都有攪拌站，西部地區(qū)的西安、重慶、烏魯木齊、蘭州、昆明也發(fā)展迅速，去年，大約生產(chǎn)了1億立方米混凝土，上海的產(chǎn)量最高，為1200萬(wàn)m3，北京為枷萬(wàn)m3。 預(yù)拌混凝土現(xiàn)在屬于朝陽(yáng)產(chǎn)業(yè)，在不久的將來(lái)，隨著環(huán)保、質(zhì)量意識(shí)的增強(qiáng)，各地會(huì)出臺(tái)一系列法規(guī)，省會(huì)城市，中等城市將首先發(fā)展起來(lái)，按普遍認(rèn)定的人均使用率，中國(guó)只有0.077立方米/人，離發(fā)達(dá)國(guó)家1立方米/人差距太大，所以發(fā)展?jié)摿薮蟆?/p>

三、預(yù)拌混凝土的優(yōu)點(diǎn) 預(yù)拌混凝土是實(shí)現(xiàn)散裝水泥使用現(xiàn)代化的一個(gè)重要措施，它的發(fā)展，必然推動(dòng)了散裝水泥的發(fā)展，也推動(dòng)著水泥產(chǎn)品結(jié)構(gòu)的調(diào)整，因?yàn)樗仨毷褂脙?yōu)質(zhì)水泥，必須使用散裝水泥，北京市散裝水泥的使用對(duì)象中預(yù)拌混凝土企業(yè)占了四分之三，而且每年還要從外地進(jìn)京200萬(wàn)噸，如果再發(fā)展預(yù)混砂漿，散裝水泥就可以實(shí)現(xiàn)使用現(xiàn)代化，將會(huì)大大帶動(dòng)水泥結(jié)構(gòu)的調(diào)整。 預(yù)拌混凝土的優(yōu)點(diǎn)主要有： 1.預(yù)拌工廠的工藝裝備和工藝質(zhì)量控制可以生產(chǎn)出高質(zhì)量的混凝土； 2.可節(jié)省水泥綜合費(fèi)用10%，因?yàn)椋?a.計(jì)量精確， b.節(jié)約包裝材料和拆包費(fèi)用， c.散。
