電氣識圖與詳解概述(電氣圖的基本識圖步驟和方法有哪些)
1.電氣圖的基本識圖步驟和方法有哪些
1. 識讀電氣圖的基本方法 有些電氣圖雖然不算太復雜，但如果不從電路原理上掌握其連線規律，診斷線路故障就比較困難，所以要順利修好常用電氣設備，就必須讀懂和掌握電氣圖，尤其是初學者，更要學會識讀電氣圖。
對于各類電氣圖的識讀，通常有以下幾種基本識圖方法。1）結合電工、電子技術基礎知識看圖 在實際生產的各個領域中，所有電路（如輸變配電、電力拖動、照明、電子電路、儀器儀表和家電產品等）都是建立在電工、電子技術理論基礎之上的。
因此，要想迅速、準確地看懂電氣圖，必須具備一定的電工、電子技術知識。例如三相籠型異步電動機的正轉和反轉控制，就利用了電動機的旋轉方向由三相電源的相序來決定的原理，用倒順開關或兩個接觸器進行切換，改變輸入電動機的電源相序，從而改變電動機的旋轉方向。
2）結合電氣元件的結構和工作原理看圖 在電路中有各種電氣元件，如配電電路中的負荷開關、斷路器、熔斷器、互感器、電表等；電力拖動電路中常用的各種繼電器、接觸器和各種控制開關等；電子電路中，常用的各種晶體二極管、晶體三極管、晶閘管、電容器、電感器及各種集成電路等。因此在看電氣圖時，首先應了解這些電氣元件的性能、結構、工作原理、相互控制關系及在整個電路中的地位和作用。
3）結合典型電路識圖 典型電路就是常見的基本電路，如電動機的啟動、制動、正反轉控制、過載保護、時間控制、順序控制、行程控制電路；晶體管整流、振蕩和放大電路；晶閘管觸發電路；脈沖與數字電路等。不管多么復雜的電路，幾乎都是由若干典型電路組成的。
因此，熟悉各種典型電路，在看圖時就迅速地分清主次，抓住主要矛盾，從而看懂較復雜的電路圖。4）結合有關圖紙說明看圖 圖紙說明表述了該電氣圖的所有電氣設備的名稱及其數碼代號，通過閱讀說明可以初步了解該圖有哪些電氣設備。
然后通過電氣設備的數碼代號在電路圖中找到該電氣設備，再進一步找出相互連線、控制關系，就可以盡快讀懂該圖，了解該電路的特點和構成。5）結合電氣圖的制圖要求看圖 電氣圖的繪制有一些基本規則和要求，這些規則和要求是為了加強圖紙的規范性、通用性和示意性而提出的。
可以利用這些制圖知識準確看圖。制圖基本知識包括以下幾個方面：a.在繪制電路圖時，各種電氣元件都使用國家統一規定的文字符號和圖形符號。
b.主電路部分用粗線畫出，控制電路部分用細線畫出。一般情況下，主電路畫在左側，控制電路畫在右側。
c.統一電器的各部分不畫在一起，根據其作用原理分散繪出時，為了便于識別，它們用同一文字符號標注。d.對完成具有相同性質任務的幾個電氣元件，在文字符號后加數碼以示區別。
e.電路中所有電氣元件都按“平?！睜顟B(tài)繪制。2. 識讀電氣圖的基本步驟 電氣圖的識讀通常有以下幾個基本步驟。
1）閱讀設備說明書 閱讀設備說明書，可以了解設備的機械結構、電氣傳動方式、電氣控制要求；電動機和電氣元件的分布情況及設備的使用操作方法；各種按鈕、開關、熔斷器等的作用。2）閱讀圖紙說明 拿到圖紙后首先要看圖紙說明，搞清設計的內容和施工要求，就能了解圖紙的大體情況，抓住讀圖的重點。
圖紙說明通常包括圖紙的目錄、技術說明、元器件明細表和施工說明等。3）閱讀主題欄 在認真閱讀圖紙說明的基礎上，接著閱讀主標題欄，了解電氣圖的名稱及標題欄中有關內容。
憑借有關的電路基礎知識，對該電氣圖的類型、性質、作用等有明確的認識，同時大致了解電氣圖的內容。4）識讀系統圖（或框圖） 閱讀圖紙說明后，就要識讀系統圖（或框圖），從而了解整個系統（或分系統）的情況，即它們的基本組成、相互關系及其主要特征，為進一步理解系統（或分系統）的工作打下基礎。
5）識讀電路圖 為了進一步理解系統（或分系統）的工作原理，需仔細識讀電路圖。電路圖是電氣圖的核心，看圖難度大。
對于復雜的電路圖，應先看相關的邏輯圖和功能圖。識讀電路圖時，先要分清主電路和控制電路、交流電路和直流電路，其次按照先看主電路再看控制電路的順序看圖。
看主電路時，通常從下往上看，即從用電設備開始，經控制元件，順次往電源方向看。通過識讀主電路，要搞清用電設備是怎樣從電源取電的，電源經過哪些元件到達負載等。
看控制電路時，應自上而下、從左向右看，即先看電源，再看各條回路。通過看控制電路，要搞清它的回路構成、各元件間的聯系（如順序、互鎖等）、控制關系和在什么條件下回路構成通路或斷路，分析各回路元件的工作狀況及其對主電路的控制情況，從而搞清楚整個系統的工作原理。
6）識讀接線圖 接線圖時以電路圖為依據繪制的，因此要對照電路圖來看接線圖?？唇泳€圖時，也要先看主電路再看控制電路。
看接線圖要根據端子標志、回路標號，從電源端順次查下去，搞清線路的走向和電路的連接方法，即搞清每個元件是如何通過連線構成閉合回路的。看主電路時，從電源輸入端開始，順次經控制元件和線路到用電設備，與看電路圖有所不同。
看控制電路時，要從電源的一端到電源的另一端，按元件的順序?qū)γ總€回路進行分析。接線圖中的線號。
2.電工識圖一學就會的內容簡介
王蘭君、黃海平主編的《電工識圖一學就會》重點介紹電工制圖、識圖基礎知識和電路識圖基本要點，全面介紹電工工作中的常用線路讀圖、識圖及應用，內容包括電工制圖與識圖的規則和符號、電氣圖繪制與識圖舉例、電工識圖基本知識與電路識圖方法、供電系統電氣識圖、動力與照明工程圖識圖及電工常用配電電路識圖實用舉例等。
3.電氣施工圖如何識圖?
原發布者：小小酥淡淡笑
安裝工程造價員培訓-建筑電氣施工圖的識讀與工程量計算主講：羊老師建筑電氣施工圖的識讀、基礎知識：1.常用電線：⑴裸導線：一般為架空線路的主體，輸送電能。①裸單線：TY銅質圓單線LY鋁質圓單線②裸絞線：TJ銅絞線LJ鋁絞線LGJ鋼芯鋁絞線⑵絕緣電線B—電線標稱截面（mm2）絕緣材料（V為聚氯乙烯塑料絕緣，X為橡膠絕緣）導體材料（L為鋁芯，銅芯省略）表示布線用的電線導線的性能（ZR：表示阻燃，NH表示耐火）BV：銅芯塑料絕緣線BX：銅芯橡膠絕緣線BLV：鋁芯塑料絕緣線BVV：銅芯塑料絕緣護套線BLVV：鋁芯塑料絕緣護套線例：BV—2.5BVV—4ZRBLV—25NHBX—102.電纜：多芯導線在電路中起著輸送和分配電能的作用電纜的組成：線芯、絕緣層、保護層電纜按用途可分為：⑴電力電纜：用來輸送和分配大功率電能a、聚氯乙烯絕緣聚氯乙烯護套電力電纜VVVLV例：VV22-4*120+1*50表示4根截面為120mm2和1根截面為50mm2的銅芯聚氯乙烯絕緣，鋼帶鎧裝聚氯乙烯護套五芯電力電纜。b、交聯聚乙烯絕緣聚氯乙烯護套電力電纜YJVYJLV例：YJV22-4*120表示4根截面為120mm2的銅芯交聯聚乙烯絕緣，鋼帶鎧裝聚氯乙烯護套四芯電力電纜。⑵控制電纜：用于傳輸控制電流常用控制電纜：KVVKVLV⑶通信電纜：用于傳輸信號和數據①電話電纜：HYYHYV②同軸射頻電纜：STV-75-4電纜按絕緣層可分為：油浸紙絕
4.怎樣快速讀懂電氣圖紙
看懂電氣圖，首先具備電工基礎知識，熟悉各種電氣設備的原理，掌握各種電氣設備的運行、控制方法，（熟知幾類典型的控制線路很有必要）；其次，要掌握電氣“工程文字”即各種電氣圖形符號、字符符號等。
識讀電路圖的步驟
1、先閱讀設備說明書
了解設備的機械結構、電氣傳動控制方式以及設備元件的分布等。
2、認真閱讀圖紙說明
了解設計內容和施工要求，以便抓住識讀電路圖的要點。
3、認真查閱標題欄
了解電氣圖的名稱及標題欄中的內容，同時也了解該電氣圖的相關內容。
4、識讀電路圖
對于復雜的電路圖，為了系統地、清晰地描述，常常會給出功能圖（或功能描述）和邏輯圖，首先要看懂功能圖和邏輯圖，然后按功能將電路圖劃分條塊，按每個功能區塊
基本要求：
1）從簡單到復雜，循序漸進地看圖：從看簡單的電路開始，搞清每一個電氣符號的含義，明確每一個電氣元件的作用，理解電路的工作原理，為看復雜電氣圖打下基礎。
2）應具有電工學、電子技術的基礎知識：要掌握電工學和電子技術理論，掌握電動機、變壓器、開關等電氣元器件的原理。
3）要熟記和會用電氣圖形符號和字符符號：電氣圖是由圖形符號和字符符號組成的。圖形符號和字符符號很多，從個人專業出發熟讀背會本專業的圖形符號和字符符號，然后逐步擴大，就能讀懂更多的電路圖。
4）熟悉各類電氣圖的典型電路：一些典型的電路要熟悉，典型電路認識多了，可以觸類旁通、舉一反三。
5）了解涉及電氣圖的有關標準和規程：看圖的目的是用來指導施工、安裝，指導運行、維修和管理。有些技術要求不一定都在圖紙上標注出來，而是按國家標準或技術規程規范做出明確規定的。
看圖的一般步驟
1）看主回路：從下往上看，即先從用電設備開始，經電氣元件，順序地往電源端看。
2）看控制回路：從上往下看，從左向右看。要注意控制回路右側的功能標注。
結合主回路和控制回路，動態地將控制回路和主回路的動作順序關系搞清楚。
結合幾個典型線路圖進行講解。
5.電氣圖紙怎么看,詳解一下
一、看電氣安裝施工圖紙，首先應學習和熟悉掌握的知識：
電氣制圖及圖例、制圖標注方法；
電氣理論基礎知識
相關技術規范及標準圖集
二、看圖順序：
詳細閱讀施工圖設計總說明，了解具體的設計、施工要求；
閱讀材料表，了解工程量和工程規模；
熟悉系統圖的組成內容及各級的上下關系，
熟知建筑設計功能及相關專業的工藝技術要求；
將系統設計與平面設計結合起來，
再對專業的整體設計進行初步了解，再結合規范要求詳細讀圖。
6.建筑電氣平面圖識圖詳解：如何看建筑電氣

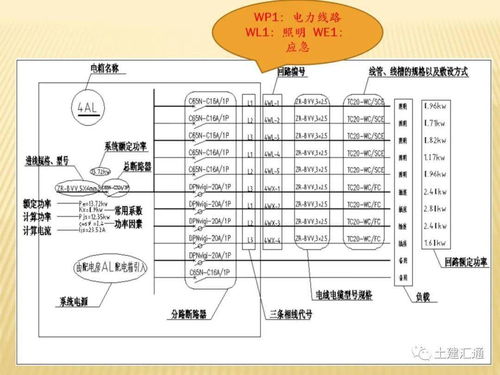

電氣設計平面圖主要用來表示電源進戶裝置、照明配電箱、燈具、插座、開關等電氣設備的數量、型號規格、安裝位置、安裝高度，表示照明線路的敷設位置、敷設方式、敷設路徑、導線的型號規格等。
1、看建筑物概況
樓層、每層房間數目、墻體厚度、門窗位置、承重梁柱的平面結構。
2、看各支路用電器的種類、功率及布置
比如：圖中燈具標注的—般內容有，燈具數量；燈具類型；每盞燈的燈泡數；每個燈泡的功率及燈泡的安裝高度等。
3、看導線的根數和走向
各條線路導線的根數和走向，是電氣平面圖主要表現的內容。比較好的閱讀方法是： 首先了解各用電器的控制接線方式，然后再按配線回路情況將建筑物分成若干單元，按“電源一導線一照明及其它電氣設備”的順序?qū)⒒芈愤B通。
4、看電氣設備的安裝位置
由定位軸線和圖上標注的有關尺寸可直接確定用電設備、線路管線的安裝位置，并可計算管線長度。
5、防雷平面圖識讀方法
防雷平面圖是指導具體防雷接地施工的圖紙。通過閱讀，可以了解工程的防雷接地裝置所采用設備和材料的型號、規格、安裝敷設方法、各裝置之間的聯接方式等情況，在閱讀的同時還應結合相關的數據手冊、工藝標準以及施工規范，從而對該建筑物的防雷接地系統有一個全面的了解和掌握。
7.怎樣看懂電氣原理圖
1、要熟悉電工符號，明白電工的基本線圖（自鎖、互鎖、正/反轉、星/三角等基礎線路）
2、要熟悉電工元氣件（接觸器、繼電器、按鈕、空開、限位等）構造的原理，要進行實物拆裝，加深對其的了解
4、結合工作單位的電氣設備進行相對應的分析，一般的線路都是由這些基本線路組合成的。
5、要學一些電子電氣知識
6、在熟悉了以上知識后，可以慢慢加深，再去學習變頻器的使用，PLC的應用。
7、熟悉電腦的使用，在很多場所，電氣自動控制中用到工控機進行跟蹤監測、數據分析等追問：具體詳解回答：
1、常用的有自鎖、互鎖、正/反轉、星/三角、串自耦變壓器、串電阻等，在條件允許下，盡可能用實物進行安裝、調試。加強對線路的了解，有時間最好對線路進行分析、改進。
2、一般設備中用到的元件種類不是很多，在了解了元件的功能后，可以根據元件的特點進行對線路的完善。
從主回路可以分析出該線路是做啥用的：
1、自鎖一般就一個接觸器；
2、互鎖就采用二個及二個以上的接觸器；
3、正/反轉采用二個，同時，在接觸器上有調線的，也就是其中二相有對換的；
4、星/三角一般都采用三個接觸器，其中有一個接觸器一側短接的是星形接法的接觸器，另外一個有頭尾相接的是三角形接觸器；
5、串自耦變壓器是用三個接觸器的，在線路上有一個自耦變壓器的；
6、串電阻器是有多個接觸器的，一般有二個以上，線路中有電阻器串接于轉中的比較多，常見于起動設備。
要想記住電氣原理圖，不是對圖死記硬背，應該要靈活去琢磨其中的原理，才會事半功倍。
8.怎樣識讀建筑電氣工程圖
主要分為以下幾個方面：
1、看標題欄及圖紙目錄：了解工程名稱項目內容、設計日期等。
2、看總說明：了解工程總體概況（如供電電源的來源、電壓等級、線路敷設方式、設備安裝高度及安裝方式），以及設計依據、補充使用的非國標圖形符號、施工時注意事項等。
3、看系統圖：各分項工程的圖紙中都包含有系統圖。如變配電工程的供電系統圖、電力工程的電力系統圖、電氣照明工程的照明系統圖等。了解系統的基本組成、主要電氣設備、元件等連接關系及它們的規格、型號、參數等，掌握該系統的基本概況。
4、看電路圖和連接圖：了解各系統中用電設備的電氣控制原理，用來指導設備的安裝和控制系統的調試工作?？磮D時應依據功能關系從上至下或從左至右一個回路、一個回路地閱讀，若能熟悉電路中各電器的性能和特點，對讀懂圖紙將有很大的幫助。在進行控制系統的配線和調校工作中，還可配合閱讀接線圖和端子圖進行。
5、看平面布置圖：如變、配電所設備安裝的平面圖（剖面圖）、電力平面圖、照明平面圖、防雷、接地平面圖等。都是用來表示設備安裝位置、線路敷設部位、敷設方法以及導線型號、規格、數量、管徑大小的，是安裝施工、編制工程預算的主要依據圖紙。
6、看安裝大樣圖（詳圖）：安裝大樣圖是按照機械制圖方法繪制的用來詳細表示設備安裝方法的圖紙，也是用來指導施工和編制工程材料計劃的重要圖紙，安裝大樣圖多是采用全國通用電氣裝置標準圖集。
7、看設備材料表：設備材料表提供了該工程所使用的設備、材料的型號、規格和數量，是我們編制購置主要設備、材料計劃的重要依據之一。
9.怎么看懂建筑電氣工程圖
圖紙一般包括設計說明、圖例說明、系統圖、平面圖。
我看圖習慣都是先看下設計說明、大概瀏覽下圖例說明
然后看系統圖，把整個系統高明白了，再對著系統圖看平面圖。
系統圖里邊除了看系統的來龍去脈之外，還要留意線纜的大小和敷設方式；
施工的話主要還是看平面圖，平面圖上的圖標符號都搞明白了，完了就根據敷設方式從供電到配電，從干線到支線展開。
最后要留意的是，電氣圖都是在建筑圖的基礎上實現的，所以一定要核實電氣圖上的建筑部分無誤。
