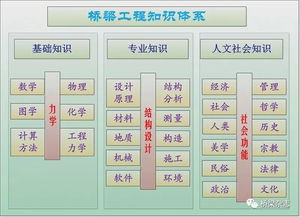

1.力學知識在橋梁中的運用,給我個詳細的研究性學習或論文

現代橋梁通常分為梁式橋、拱式橋、斜拉橋及懸索橋四類。

近年來，中學教材和教輔資料中出現了一些相關內容和習題，從技術應用的角度展示了物理學與社會生活的聯系，體現了物理與技術的結合，培養了學生觀察、探究身邊物理現象的興趣和能力。本文擇取幾例，加以解析與點評，僅供參考。

一、梁式橋 梁式橋是以受彎為主的主梁作為主要承重構件的橋梁。 按主梁的靜力圖示，梁式橋又可分為簡支梁橋、連續梁橋和伸臂梁橋三類。

前兩類梁橋從古到今，屢見不鮮。目前世界最大的鋼桁梁橋主跨已達549 m。

人們不太熟悉的伸臂梁橋，在山東科學技術出版社發行的《普通高中課程標準實驗教科書物理I（必修）》第92面有圖文介紹，使人一目了然，筆者不再贅述（該課本為課標諸多新教材之一，以下簡稱為“山科本”）。 例l 不同勁度的材料各有用處。

混凝土堅硬，但缺乏彈性，容易在拉伸時斷裂，而鋼筋耐拉伸，所以在混凝土預制橋梁橋板的承受張力的部位用鋼筋來加固。正確地放置鋼筋的位置，可以使橋梁更加牢固。

如圖1所示，橋梁加固鋼筋位置正確的是 （ ） 解析 當物體壓在該橋梁上時，橋墩內側橋板的上表面受的是壓力，下表面受的是拉力。橋墩外側橋板上表面受的是拉力，下表面受的是壓力。

為了使鋼筋受到的都是拉力，所以應當按圖1(a)所示的方式放置鋼筋。 點評 題的關鍵是體會橋梁各部分承受的是壓力還是拉力。

類似問題在山科本第68面也有圖文介紹。 二、拱式橋 拱式橋是以承受軸向壓力為主的拱（稱為主拱圈）作為主要承重構件的橋梁。

我國古代能工巧匠建造出許多結構精美的拱橋，如趙州橋等，堪稱早期拱形橋的經典。山科本第87面有圖文介紹，并簡述了力學原理。

目前世界最大的鋼拱橋為上海盧浦大橋，主跨為550 m。已建成的較大跨度的拱橋還有重慶萬州長江大橋（混凝土拱橋，主跨達420 m）及湖南鳳凰烏巢河石拱橋（主跨達120m）。

例2 輕軌“明珠線”的建成，緩解了徐家匯地區的交通擁擠狀況，請在圖2中畫出拱形梁在A點的受力示意圖。這種拱形橋的優點是 。

解析 根據力的分解原理，拱形梁在A處的受力方向應為切向（如圖2所示中補畫的箭頭所示）。其優點是：梁身所受的力通過切向傳遞，最終將受力傳遞給橋墩，同時形成較大的跨度空間。

點評 本題為上海2002年春季招生試題之一。在技術上，這種橋面在拱肋下方的拱形橋?qū)儆谙鲁惺焦皹颉?/p>

由于在拱腳處用一被稱為系桿的縱向水平拉桿將兩拱腳連接起來（圖2中未畫出，其作用是減小拱肋對橋墩的水平推力），故下承式拱橋又稱系桿拱橋。 三、斜拉橋 典型示意圖如圖3所示，它由主梁、斜拉緊主梁的鋼索以及支承鋼索的索塔等部分組成。

斜拉橋的鋼索拉成直線，與索塔、橋面（主梁）構成穩定的三角形結構；與具有多個橋墩的連續梁橋?qū)φ?，一根（對）斜拉索就是代替一個橋墩的（彈性）支點，故主梁同彈性支承上的連續梁性能相似，其剛度比懸索橋大，而主梁跨徑一般介于梁式橋與懸索橋之間。 目前世界上最大的斜拉橋主跨達890 m。

我國已位居世界前列的鋼結構與混合結構的斜拉橋有南京長江二橋（主跨628m）、上海楊浦大橋（主跨602m）、上海徐浦大橋（主跨590m）；預應力混凝土結構斜拉橋有重慶長江二橋（主跨444m ）、銅陵長江二橋（主跨432m）、鄖陽漢江橋（主跨414m）、武漢長江二橋（主跨400m）。斜拉橋是近年來應用最廣的橋梁。

例3 如圖4所示，重力為G的均勻吊橋處于水平位置時，三根平行鋼索與橋面均成 30°，點間距ab=bc=cd=dO，若每根鋼索受力相同，則每根鋼索受力大小為 （ ） 解析 若以0點為轉軸（設每根鋼索拉力均為F），由力矩平衡關系可有 解得F=2/3G，故選擇選項D。 點評：與圖3相對照，圖4相當于斜拉橋索塔某一側的一部分。

實際的斜拉橋十分復雜，僅鋼索分布就有單面布索或雙面布索、密索或少索、平行狀或放射狀等多種形式，故設計時斜拉索的受力計算要在綜合諸多因素后由大型計算機處理，施工中索力的控制與調整也極為精密。本題僅為最簡化的模型（本題為全國中學生力學競賽試題）。

四、懸索橋 是以承受拉力的鋼索或鏈索（均稱為主索）作為主要承重構件的橋梁。它由主索、索塔、錨碇、吊索（或吊桿）、橋面等部分組成，基本示意圖如圖5所示。

主索主要承受拉力，一般用抗拉強度高的鋼材制作，可以充分利用材料的強度，且具有用料省、自重輕等特點，因而在各類橋梁中跨越能力最大（跨徑可達到1000 m以上）。懸索橋的主要缺點是剛度小。

例4 l999年lO月，我國第一座跨度超千米的特大懸索橋在江陰正式通車。該橋主跨為1385 m，橋全長3071 m，橋下通航高度為50m，兩岸的橋塔高196 m。

橫跨長江南北兩岸的兩根主纜繞過橋塔頂鞍座，由南北錨碇固定，整個橋面和主纜的4.8萬噸重量都懸在這兩根主纜上。為計算方便起見，其整體結構可簡化為如圖6所示，每根主纜的張力約為（ ） A.2.4萬噸 B.6萬噸 C.12萬噸 D.24萬噸 解析 圖6中大橋受整個橋面和主纜的總重力以及四段鋼索的拉力，這些力的合力為零，大橋處于靜止的平衡狀態。

這些力可等效為平面共點力系，設其延長線相交于O點，其受。
