數字電路和模擬電路(如何學好模擬電路與數字電路)
1.如何學好模擬電路與數字電路
(1)學習數字電路的關鍵在于分析反相器，反相器（也就是非門，輸入高電壓，輸出低電壓；輸入低電壓，輸出高電壓）是利用一個電壓來控制一個開關。這些器件的伏安特性完全不同于電阻。通過反相器，你還會發現，真正的電路的回路，比如每個芯片都需要的電源、地，都沒有畫在電路邏輯圖里面。邏輯圖里面只是反映了輸入輸出引腳。著這些芯片或門的輸入和輸出，中間根本不是直接連接的。
(2)通過反相器，你就會很容易的理解與非門、或非門，然后你會發現，分析一個數字電路，原來只要分析電壓的輸入導致電壓的輸出，完全不必考慮電流（當然，驅動其他東西的時候除外）。而低電壓是0，高電壓為1，于是，這又引入了邏輯代數，因?yàn)檫壿嫶鷶?shù)的計算結果就是那些數字電路芯片的運行結果。然后在學好邏輯代數的基礎上學習組合邏輯電路，然后通過組合邏輯電路組成觸發器，從而引入時序電路……
(3)如果有可能，聽聽課比較好！
(4)推薦清華大學的《數字電路》，當當網上有，其實不同的教材中的內容都大同小異，找評價高的即可。
2.數字電路和模擬電路的區別
區別：
數字電路是由許多的邏輯門組成的復雜電路，與模擬電路相比，它主要進行數字信號的處理（即信號以0與1兩個狀態表示），因此抗干擾能力較強。而模擬電路（Analog Circuit）是涉及連續函數形式模擬信號的電子電路，“模擬”二字主要指電壓（或電流）對于真實信號成比例的再現，它最初來源于希臘語詞匯αν?λογο?，意思是“成比例的”。
拓展資料：
主要特點：
模擬電路
1、函數的取值為無限多個；
2、當圖像信息和聲音信息改變時，信號的波形也改變，即模擬信號待傳播的信息包含在它的波形之中（信息變化規律直接反映在模擬信號的幅度、頻率和相位的變化上）。
3.初級模擬電路主要解決兩個大的方面：1放大、2信號源。
4、模擬信號具有連續性。
數字電路
1、同時具有算術運算和邏輯運算功能
數字電路是以二進制邏輯代數為數學基礎，使用二進制數字信號，既能進行算術運算又能方便地進行邏輯運算（與、或、非、判斷、比較、處理等），因此極其適合于運算、比較、存儲、傳輸、控制、決策等應用。
2、實現簡單，系統可靠
以二進制作為基礎的數字邏輯電路，可靠性較強。電源電壓的小的波動對其沒有影響，溫度和工藝偏差對其工作的可靠性影響也比模擬電路小得多。
3、集成度高，功能實現容易
集成度高，體積小，功耗低是數字電路突出的優點之一。
電路的設計、維修、維護靈活方便，隨著集成電路技術的高速發展，數字邏輯電路的集成度越來越高，集成電路塊的功能隨著小規模集成電路（SSI）、中規模集成電路（MSI）、大規模集成電路（LSI）、超大規模集成電路（VLSI）的發展也從元件級、器件級、部件級、板卡級上升到系統級。
電路的設計組成只需采用一些標準的集成電路塊單元連接而成。對于非標準的特殊電路還可以使用可編程序邏輯陣列電路，通過編程的方法實現任意的邏輯功能。

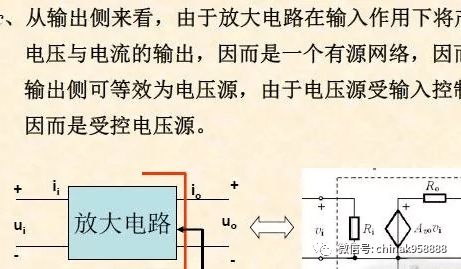

3.模擬電路基礎知識
原發布者：zhanghefangha
第1章電路的基礎知識1.1電路和電路模型1.2電路中的主要物理量1.3電路的基本元件1.4基爾霍夫定律1.5基爾霍夫定律1.6簡單電阻電路的分析方法第1章電路的基礎知識本章要求：本章要求：1.理解電壓與電流參考方向的意義；1.理解電壓與電流參考方向的意義；理解電壓與電流參考方向的意義2.理解電路的基本定律并能正確應用；理解電路的基本定律并能正確應用；3.了解電路的有載工作、開路與短路狀態，了解電路的有載工作、開路與短路狀態，理解電功率和額定值的意義；理解電功率和額定值的意義；4.會計算電路中各點的電位。會計算電路中各點的電位。1.1電路和電路模型電路是電流的通路，電路是電流的通路，是為了某種需要由電工設備或電路元件按一定方式組合而成。或電路元件按一定方式組合而成。1.電路的作用（1）實現電能的傳輸、分配與轉換實現電能的傳輸、發電機升壓變壓器輸電線降壓變壓器電燈電動機電爐。（2）實現信號的傳遞與處理（2）實現信號的傳遞與處理話筒揚聲器放大器2.電路的組成部分電路的組成部分電源：電源提供電能的裝置升壓變壓器輸電線負載：負載取用電能的裝置電燈電動機電爐。發電機降壓變壓器中間環節：傳遞、中間環節：傳遞、分配和控制電能的作用2.電路的組成部分2.電路的電路的組成部分信號源：信號源提供信息信號處理：信號處理：放大、調諧、放大、調諧、檢波等話
4.數字電路和模擬電路的區別是什么
去百度文庫，查看完整內容>
內容來自用戶：潘國祥
數字電路和模擬電路的區別
————————————————————————————————作者：
————————————————————————————————日期：
什么是數字電路？
用數字信號完成對數字量進行算術運算和邏輯運算的電路稱為數字電路。現代的數字電路由半導體工藝制成的若干數字集成器件構造而成。邏輯門是數字邏輯電路的基本單元。存儲器是用來存儲二值數據的數字電路。
數字電路的特點
1，電路結構簡單，穩定可靠。數字電路只要能區分高電平和低電平即可，對元件的精度要求不高，因此有利于實現數字電路集成化。
2，數字信號在傳遞時采用高，低電平兩個值，因此數字電路抗干擾能力強，不易受外界干擾。
3，數字電路不僅能完成數值運算，還可以進行邏輯運算和判斷，因此數字電路又稱為數字邏輯電路或數字電路與；=邏輯設計。
4，數字電路中元件處于開關狀態，功耗較少。
由于數字電路具有以上特點，故發展十分迅速，在計算機、數字通信、數字儀器及家用電器等技術領域中得到廣泛的應用。
什么是模擬電路？
模擬電路是處理模擬信號的電路；數字電路是處理數字信號的電路。模擬信號是關于時間的函數，是一個連續變化的量。數字信號則是離散的量。舉個簡單的例子：要想從遠方傳過來一段由小變大的聲音，用調幅、模擬信號進行傳輸（相應的應采用模擬電路），那么在傳輸過程中的信號的幅度就會越來越大，因?yàn)樗窃谟秒娦盘?hào)
