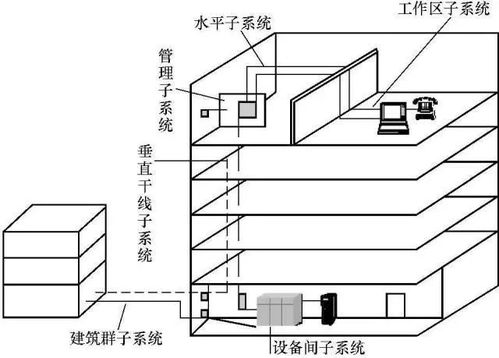

弱電綜合布線系統圖(弱電綜合步線知識)

1.弱電綜合步線知識

弱電主要有兩類，一類是國家規定的安全電壓等級及控制電壓等低電壓電能，有交流與直流之分，交流36V以下，直流24V以下，如24V直流控制電源，或應急照明燈備用電源。另一類是載有語音、圖像、數據等信息的信息源，如電話、電視、計算機的信息。

一般情況下，弱電系統工程指第二類應用。主要包括：

1、電視信號工程，如電視監控系統，有線電視。

2、通信工程，如電話。

3、智能消防工程。

4、擴聲與音響工程，如小區的中背景音樂(lè )廣播，建筑物中的背景音樂(lè )。

5、綜合布線工程，主要用于計算機網絡(luò )。

具體實際操作應遵循以下原則：

1、必須提前對綜合布線系統進行設計，跟土建、消防、空調、照明等安裝工程互相配合好，免得產生不必要的施工沖突。

2、在條件允許的情況下，弱電應走自己的弱電井，減少受電磁干擾的機會(huì )，樓層配線間和主機房應盡量安排得大一些，以備發展和維修所需。對于網絡(luò )，物理層的鋪設是至關重要的，因為它是基礎。

3、盡量多布一些點，采用雙孔面板（一個語音，一個數據），跟電配合好，在信息點附近布電源點；由于綜合布線一般來說是一次性到位的工程，線布好了，要更改布線相對困難，而通信設備隨著發展是越來越多，所以多布一些較為穩妥。

4、不要把綜合布線過于理想化，不要把一些較為專用的網絡(luò )也集成到綜合布線上。綜合布線把電話網、計算機網、樓宇自控網集成到一起已經足夠了。

雖然有一些網絡(luò )也可以集成，其實還是讓它自成一張網絡(luò )比較好，例如說監控系統，現在較為先進的網絡(luò )監控系統，你可以布五類線來傳輸音視頻，但是要把它也集成上去是沒有必要的。

5、隨著網絡(luò )設備飛速發展，在選擇方案時應盡量開闊一些，水平采用五類或五類以上，保證數據和語音可以互換，垂直采用光纖加大對數線纜，對于一些點較多的建筑，應采用光纖做數據備份而不是用線纜。

6、由于光產品的價格不斷下調，大開間布線應考慮多布一些光點，這樣對網絡(luò )建設有利。

7、鋪設DG管時要采用直徑較大的，要留有余量。鋪設光纜時要特別注意轉彎半徑，轉彎半徑過小會(huì )導致鏈路嚴重損耗，仔細檢查每一條光纜，特別光接點的面板盒，有的面板盒深度不夠，光點做好以后，面板沒裝到盒上時是好的，裝上去以后測試就不好，原因是裝上去后光纜轉角半徑太小，造成嚴重損耗。

8、隨著光熔接設備的降價，對有條件的地方，可以考慮放棄傳統的ST、SC頭的制作方法，采用尾纖與光纖相熔接的做法更能夠保證光路質量。

9、不要片面追求布線產品的品牌，進幾年來，其實國內的一些廠家生產的非屏蔽線、光纜、模塊等其他的網絡(luò )設備性能上已進達到行業標準，價格上具有較大的優勢，所以可以考慮用我們自己的產品。

以上幾點是在工程中經常碰到的問題，其實綜合布線不是一個難以理解的項目，只要懂得它的原理，多多對比產品性能就一定能作出價廉物美的系統。

2.弱電知識,我想學習弱電,需要掌握什么基礎知識

首先要了解：電類專業可分為強電和弱電兩個方向，具體為電力工程及其自動化（電力系統、工廠供變電等）專業屬強電，電氣工程及其自動化以強電為主弱電為輔，電子、通信、自動化專業以弱電為主。

其他更進一步的細分要進入研究生階段才劃分。但無論強電還是弱電，基礎都是一樣的。

首先高數是要學好的，以后的信號處理、電磁場、電力系統、DSP等不同方向的專業課都用得著。 專業基礎課最重要的就是電路分析、模擬電路、數字電路。

這3門課一定要學好。對大多數對電子知識還了解不多的同學來說，通常是學得一知半解，迷迷糊糊。

所以，最好是在開課之前或是開課的同時讀一兩本通俗淺顯的綜合介紹電子知識的書籍，對書中的知識你不需要都懂，能有個大致感覺就行。對這這種入門讀物的選擇很重要，難了看不懂可能興趣就此喪失或備受打擊，反而事與愿違。

在此推薦一本《電子設計叢零開始》（楊欣編著，清華大學出版社出版），該書比較系統全面地介紹了電子設計與制作的基礎知識，模電、數電、單片機、Multisim電路仿真軟件等都有涉及，一冊在手基本知識就差不多了，關鍵是淺顯易懂，有一定趣味性。另外科學出版社引進出版的一套小開本（32開）電子系列圖書也不錯，是日本人寫的，科學出版社翻譯出版，插圖較多，也較淺顯，不過這一系列分冊較多，內容分得較細。

除了看書，還要足夠重視動手實踐。電路、模電、數電這些課程進行的同時都會(huì )同時開設一些試驗課，珍惜這個動手機會(huì )好好弄一弄，而不要把它當作一個任務應付了事。

跟抄作業一樣，拷貝別人的試驗結果在高校中也是蔚然成風，特別是幾個人一個小組的實驗，那就是個別勤奮好學的在那折騰，其他人毫不用心地等著出結果。我只想說，自己動手努力得來的成果才是甜美的，那種成就感會(huì )讓你充實和滿足。

游手好閑的，到臨近畢業找工作或在單位試用時，心中那種巨大的惶恐會(huì )讓你悔不當初。這種教訓太多了，多少次我們都是蹉跎了歲月才回過頭來追悔莫及。

除了實驗課好好準備好好做之外，許多學校都設有開放性實驗室，供學生平時課余自覺來弄弄。珍惜這種資源和條件吧，工作后不會(huì )再有誰給你提供這種免費的午餐了。

當然有些學校沒有這么好的條件，或缺少器件，那同學們就在電腦上模擬一把試驗平臺吧，就是學好用好Multisim軟件。Multisim是一種電路仿真軟件，筆者上學時叫做EWB，后來隨著版本更新，先后更名為 Multisim2001、Multisim7、Multisim8。

這個軟件可模擬搭建各種模擬電路和數字電路，并可觀測、分析電路仿真結果。大伙可以把模電、數電中學習的電路在這軟件里面模擬一下，增加感性認識，實驗前后也可把試驗電路在軟件里模擬，看跟實際試驗結果有多大差別。

可以說，只要你是學電的，這個小軟件就是你上學時必須掌握的，對你的學習助益很大。另一個必須掌握的軟件那就是protel了。

上學時，從小學期的綜合設計實驗到畢業設計，最后都會(huì )要求你用Protel繪出設計的電路原理圖和PCB版；工作后，Protel也是你必須掌握的基本技能，部分同學畢業后一兩年內的工作，可能就是單純地用這軟件畫板子。Protel的版本也走過了Protel98、Protel99、Protel99SE、ProtelDXP、Protel2004 的發展道路。

Protel99SE、ProtelDXP、Protel2004這三個版本現在用得最多，目前許多學校教學或公司內工程師使用的都還是 Protel99SE，當然若作為新的自學者直接從Protel2004學起似乎好一些。綜上所敘，作為最基本的EDA（電子設計自動化）軟件，Multisim和Protel是所有電類學生在上學時必須掌握的。

其他的如Pspice、Orcad、SYstemview、MATLAB、QuartusII等等，需根據不同的專業方向選學，或是在進入研究生階段或工作后在重點學習使用。那Multisim和Protel好學么？入門應該問題不大，讓師兄師姐指導指導，或是找一兩本入門書看一看就OK了。

這里推薦一本《電路設計與仿真——基于Multisim 8與Protel 2004》（也是楊欣編著，清華社出版），作為這兩款軟件的入門學習挺不錯的，關鍵是一本書包含了兩款軟件學習，對窮學生來說比較劃算，若是花錢買兩本書分別去學這兩個軟件，就不值了，因為Multisim的入門不是很難。另用Protel畫PCB電路板學問挺大的，有必要多看一些技術文檔或是買一本高級應用類的圖書。

2.學習專業課，嘗試應用 涉及到專業課的學習，只討論以應用為主的專業課，其他如《電力系統分析》、《電機學》、《自控原理》、《信號與處理》、《高電壓》、《電磁場》等等以理論和計算為主的專業課，咱就不多提了。當然這些課對你今后向研究型人才發展很重要，也都很讓人頭疼，要有建議也只能說是努力學、好好學，懂多少是到少（不過別指望全都懂），以后工作或接著深造用得著時再回過頭來接著補接著學，那時有工作經驗或接觸多了有感性認識，可能學著就容易些了。

那以應用為主的專業課又有哪些呢？不同專業方向有不同的課程，很難面面俱到。這里先簡單羅列一下，有微機原理與接口技術（也稱單片機）、開關電源設計、可編程邏輯器件（PLD）應用、可編程邏輯控制（PLC）應用、變頻器應用、通信電路、。

3.弱電系統綜合布線與水電設計的入門方法

1、根據不同的建筑單位應用特點來設計（要考慮單位的特殊性）；

2、要按國家標準的GB50311-2007《綜合布線工程設計規范（含條文說明）》來設計；

3、隱蔽工程設計應特別標注相應注意事項（做到不能返工）；

4、初審、會(huì )審、終審設計圖，過程變更及應與會(huì )要有記錄附在設計書中；

5、每一階段的設計都應有當事人及建筑單位人的認可簽字；

6、推薦新技術產品及未來不會(huì )陶汰的技術，來保證設計不落伍（十五至二十年）；

7、采用的技術應結合考慮施工便捷、快速高效與節能環保；

8、建筑智能技術應用，模塊化、網絡(luò )化、軟件化、自動化。

4.學“弱電”要掌握哪些知識

1、綜合布線系統工程 2、視頻監控系統工程 3、公共廣播系統工程 4、集團電話系統工程 5、防盜報警系統工程 6、智能巡更系統工程 7、視頻會(huì )議系統工程 8、無線網絡(luò )（Wi-Fi）系統工程 9、無線電話系統工程 10、停車場管理系統工程 11、智能一卡通門禁工程 12、考勤系統工程 13、企業局域網系統工程 14、大屏幕顯示系統工程 15、樓宇自控節能系統工程 16、計算機機房集成系統工程 17、多媒體信息發布系統工程 18、舞臺燈光音響工程 19、酒店弱電建筑智能化系統工程 20、小區建筑智能化系統工程 21、寫字樓弱電建筑智能化系統工程22、各企事業單位弱電智能化系統工程設計、施工、維護、IT外包等服務。

想學好弱電技術，您需要學扎實電工、電子、電腦技術，并掌握以上系統工程的基礎，還要學會(huì )看電氣圖、施工圖等。

5.弱電系統綜合布線與水電設計的入門方法

第一個問題你了解一下電信ADSL的信號傳輸，他就是使用電話線來傳輸信號。

第二個問題：我覺得既然是綜合布線，那強電也是不可缺少的。關鍵：關鍵就是要細心不能出錯，否則這燈他就是不亮，或者會(huì )出現安全事故。

別的沒什么了，經驗是積累的。多去工地找老師傅請教。多看 多問 。書本知識有用但是太狹隘。

東方老師告訴你：

一、消防自動報警系統最早是n+1總線制，所有要連接的設備總數再加1是信號控制線的數量；后來發展到4總線制，兩根電源兩根信號，設備采用地址編碼，所有設備都接在這四根總線上；現在已經發展到數字化的兩總線制，把所有設備都接在兩根總線上，這兩根線既是電源線又是信號線。

二、綜合布線不是把一個個的系統連起來聯動，而是把樓內各種設備的控制、電視、電話、網絡(luò )、消防系統、安防系統、……，全部綜合到一起，并通過一根網線完成這些任務。

三、如果想設計水電圖紙，建議你先試一下天正水電的CAD軟件吧。

先看一些CAD基礎方面的書，然后學習一下水電方面的制圖規范和設計規范。
