1.建筑施工圖紙入門基礎知識有哪些
總結建筑工程圖紙識讀的入門知識，力求達到以下四個方面能力：1、理解建筑施工圖的成圖原理和制圖標準；2、看懂房屋的組成和各部分的材料、做法，能夠看懂一般建筑工程的主要施工圖紙；3、能夠根據施工圖紙進行建筑面積和一般工程量的計算以及常用構件數量的統計；4、能夠發現圖紙中較明顯的錯誤、遺漏和圖樣之間相互矛盾的地方。
擴展資料：根據工程性質的不同，工程圖紙也可以分為不同類型。采用平面圖表達立體外形和尺寸時，一般都采用三視圖的方法，即正視圖、側視圖、俯視圖。
按照三視圖的原理，建筑工程圖紙分為建筑平面圖、立面圖和剖面圖，另外還包括建筑詳圖和結構施工圖。建筑工程平面圖分為兩大類，一類為總平面圖，另一類為表達一項具體工程的平面圖。
參考資料來源：百度百科-建筑工程圖紙。
2.房屋的基礎分幾種
一、按照建筑材料分類，基礎又分為：磚基礎、石基礎、混凝土基礎、鋼筋混凝土基礎等。
二、根據房屋結構形式、層數、平面布局、地基情況等。主要有以下形式：1、條形基礎，主要用于多層磚混建筑；2、獨立基礎，主要用于多層框架結構，鋼結構等；3、樁基礎，主要用于高層建筑，地基承載力不足的建筑等；4、筏板基礎，主要用于地基承載力不足的建筑，地下設有人防工程或地下車庫的建筑；5、箱型基礎，主要用于高層建筑。
擴展資料：一、獨立基礎（單獨基礎）。①柱下單獨基礎：?jiǎn)为?dú)基礎是柱子基礎的主要類型。
②墻下單獨基礎：墻下單獨基礎是當上層土質松軟，而在不深處有較好的土層時，為了節約基礎材料和減少開挖土方量而采用的一種基礎形式。二、條形基礎。
①墻下條形基礎：條形基礎是承重墻基礎的主要形式。當上部結構荷載較大而土質較差時，可采用鋼筋混凝土建造，墻下鋼筋混凝土條形基礎一般做成無肋式；肋式的條形基礎條件：地基在水平方向上壓縮性不均勻，為了增加基礎的整體性，減少不均勻沉降。
②柱下鋼筋混凝土條形基礎：當?shù)鼗浫醵奢d較大時為增強基礎的整體性并節約造價，可做成鋼筋混凝土條形基礎。三、柱下十字交叉基礎：荷載較大的高層建筑，如土質較弱，可做成十字交叉基礎。
四、片筏基礎：如地基基礎軟弱而荷載又很大，采用十字基礎仍不能滿足要求或相鄰基槽距離很小時，可用鋼筋混凝土做成整塊的片筏基礎。按構造不同它可分為平板式和梁板式兩類。
五、箱形基礎：它的主要特點是剛性大，減少了基礎底面的附加應力，因而適用于地基軟弱土層厚、荷載大和建筑面積不太大的一些重要建筑物，目前高層建筑中多采用箱形基礎。地基基礎是指以地基為基礎的房屋的墻或柱埋在地下的擴大部分。
地基基礎的設計和檢測是建筑工程人員工作的重要一環。
3.房屋建筑結構基本知識是什么
建筑平面圖： 建筑平面圖是假想在房屋的窗臺以上作水平剖切后，移去上面部分作剩余部分的正投影而得到的水平剖面圖。
它表示建筑的平面形式、大小尺寸、房間布置、建筑人口、門廳及樓梯布置的情況，標明墻、柱的位置、厚度和所用材料以及門窗的類型、位置等情況。 主要圖紙有首層平面圖、二層或標準層平面圖、頂層平面圖、屋頂平面圖等。
其中屋頂平面圖是在房屋的上方，向下作屋頂外形的水平正投影而得到的平面圖。 建筑剖面圖： 建筑剖面圖是依據建筑平面圖上標明的剖切位置和投影方向，假定用鉛垂方向的切平面將建筑切開后而得到的正投影圖。
沿建筑寬度方向剖切后得到的剖面圖稱橫剖面圖；沿建筑長度方向剖切后得到的剖面圖稱縱剖面圖；將建筑的局部剖切后得到的剖面圖稱局部剖面圖。建筑剖面圖主要表示建筑在垂直方向的內部布置 情況，反映建筑的結構形式、分層情況、材料做法、構造關系及建筑豎向部分的高度尺寸等。
建筑立面圖： 建筑立面圖是將建筑的不同側表面，投影到鉛直投影面上而得到的正投影圖。它主要表現建筑的外貌形狀，反映屋面、門窗、陽臺、雨篷、臺階等的形式和位置，建筑垂直方向各部分高度，建筑的藝術造型效果和外部裝飾做法等。
根據建筑型體的復雜程度，建筑立面圖的數量也有所不同。 一般分為正立面、背立面和側立面，也可按建筑的朝向分為南立面、北立面、東立面、西立面，還可以按軸線編號來命名立面圖名稱，這對平面形狀復雜的建筑尤為適宜。
在施工中，建筑立面圖主要是作建筑外部裝修的依據。 。
4.學習看建筑圖紙?jiān)趺纯焖偃腴T
新手入門看建筑施工圖的方法：
①建筑施工圖的組成部分
結構設計第一步就是看懂建筑施工圖，建筑專業是整個建筑物設計的龍頭，沒有建筑設計其他專業也就談不上設計了，所以看懂建筑施工圖就顯得格外重要。大體上建筑施工圖包括以下部分：圖紙目錄，門窗表，建筑設計總說明，一層~屋頂?shù)钠矫鎴D，正立面圖，背立面圖，東立面圖，西立面圖，剖面圖（視情況，有多個），節點大樣圖及門窗大樣圖，樓梯大樣圖（視功能可能有多個樓梯及電梯）。作為一個結構設計師必須認真嚴謹?shù)陌呀ㄖD理一遍，不懂的地方需要向建筑及建筑圖上涉及的其他專業請建，要做到絕對明了建筑的設計構思和意圖。
②圖紙目錄及門窗表
圖紙目錄是了解整個建筑設計整體情況的目錄，從其中可以明了圖紙數量及出圖大小和工程號還有建筑單位及整個建筑物的主要功能，如果圖紙目錄與實際圖紙有出入，必須與建筑核對情況。門窗表相信大家不會陌生，就是門窗編號以及門窗尺寸及做法，這對大家在結構中計算荷載是必不可少的。
③建筑設計總說明
建筑設計總說明對結構設計是非常重要的，因?yàn)榻ㄖO(shè)計總說明中會提到很多做法及許多結構設計中要使用的數據，比如：建筑物所處位置（結構中用以確定設防列度及風載雪載），黃海標高（用以計算基礎大小及埋深樁頂標高等，沒有黃海標高，施工中根本無法施工），墻體做法地面做法樓面做法。等等做法（用以確定各部分荷載），總之看建筑設計說明時不能草率，這是結構設計正確與否非常重要的一個環節。
④建筑平面圖
建筑平面圖就比較直觀了，主要信息就是柱網布置及每層房間功能墻體布置門窗布置樓梯位置等。而一層平面圖在進行上部結構建模中是不需要的（有架空層及地下室等除外），一層平面圖是在做基礎時使用，至于如何真正的做結構設計本文不詳述，這里只講如何看建筑施工圖。作為結構設計師在看平面圖的同時，需要考慮建筑的柱網布置是否合理，不當之處應該講出理由說服建筑修改，通常不影響建筑功能及使用效果上的修改，建筑也是會同意修改的，如果建筑不改那就只有哭哭再看圖（人家是老大，沒辦法的。），看建筑平面圖，了解了各部分建筑功能，基本上結構上的活荷載取值心中就大致有值了，了解了柱網及墻體門窗的布置，柱截面大小梁高以及梁的布置也差不多有數了，反正有墻的下面一定有梁，除非是甲方自理的隔斷，輕質墻也最好是立在梁上.值得一提的是，注意看屋面平面圖，通常現代建筑為了外立面的效果，都有層面構架，通常都比較復雜，需要仔細的理解建筑的構思必要的時候咨詢建筑或索要效果圖，力求使自己明白整個構架的三維形成是什么樣子的，這樣才不會出錯..另外，層面是結構找坡還是建筑找坡也需要了解清楚.
⑤建筑立面圖
建筑立面圖，是對建筑立面的描述，主要是外觀上的效果，提供給結構師的信息，主要就是門窗在立面上的標高布置及立面布置以及立面裝飾材料及凹凸變化。通常有線的地方就是有面的變化，再就是層高等等信息，這也是對結構荷載的取定起作用的數據。
⑥建筑剖面圖
建筑部面圖的作用是對無法在平面圖及立面圖表述清楚的局部剖切以表述清建筑設計師對建筑物內部的處理，結構工程師能夠在剖面圖中得到更為準確的層高信息及局部地方的高低變化，剖面信息直接決定了剖切處梁相對于樓面標高的下沉或抬起，又或是錯層梁，或有夾層梁，短柱等。同時對窗頂是框架梁充當過梁還是需要另設過梁有一個清晰的概念。
⑦節點大樣圖及門窗大樣
建筑師為了更為清晰的表述建筑物的各部分做法，以便于施工人員了解自己的設計意圖，需要對構造復雜的結點繪制大樣以說明詳細做法，不僅要通過結點圖更一步了解建筑師的構思，更要分析結點畫法是否合理，能否在結構上實現，房地產E網然后通過計算驗算各構件尺寸是否足夠，配出鋼筋。當然，有些結點是不需要結構師配筋的但結構師也需要確定該結點能否在整個結構中實現。門窗大樣對于結構師作用不是太大，但個別特別的門窗，結構師須繪制立面上的過梁布置圖，以便于施工人員對此種造形特殊的門窗過梁有一個確定的做法，避免發生施工人員理解上的錯誤。
⑧樓梯大樣圖
樓梯是每一個多層建筑必不可少的部分，也是非常重要的一個部分，樓梯大樣又分為樓梯各層平面及樓梯剖面圖，結構師也需要仔細分析樓梯各部分的構成，是否能夠構成一個整體，在進行樓梯計算的時候，樓梯大樣圖就是唯一的依據，所有的計算數據都是取得之樓梯大樣圖，所以在看樓梯大樣圖時也必須將梯梁，梯板厚度及樓梯結構形式考慮清晰。
5.自建房如何打地基礎知識
一幢房屋的地基，除了承受房屋全部重量以外，地震時房屋的地震慣性力也全部傳到地基上。如果地震承裁能力不足，基礎整體性不好，那么房子就會破壞。
目前我們的農村自建房建設中，房屋的基礎形式也是五花八門，沒有規范的施工工藝，比如混凝土條形基礎、獨立基礎、筏板基礎、毛石基礎等，這些基本都是根據施工隊包工頭的施工經驗來做的，沒有任何的理論規范，所以現在農村自建房施工這一塊還是不夠科學的。
那么在實際施工過程中，房屋采用獨立基礎和條形基礎是兩種主要的房子設計圖基礎形式。那么不同的房屋結構形式就需要不同的基礎形式，比如框架結構，該種結構形式主要是依靠梁板柱來承受上部的荷載的，那么柱子的下面的基礎就應該采用獨立基礎來承重是最合理的。因?yàn)橹酉旅媸且粋€(gè)集中力，是一個很大的軸力和少部分彎矩和剪力，那么采用獨立基礎是最理想的基礎形式。另外一種房子設計圖結構形式就是磚混結構，磚混結構主要是依靠承重墻來承受上部荷載，那么承重墻把荷載傳導給基礎的話，采用混凝土條形基礎是最合理的，因?yàn)椴捎没炷翖l形基礎從經濟上講是最可取的。如果使用混凝土條形基礎的話，結構師的建議是在條形基礎中配合地基梁來保證整個房屋的沉降均勻性，因?yàn)橛邢喈?dāng)一部分的自建房由于沒有設計地基梁而造成房屋的基礎沉降不均勻，就會出現底面裂縫的現象。因?yàn)閮H僅依靠條形基礎的話，雖然從受力上講是已經達到承載力了，但是從整體沉降穩定性來說還是不夠的，只有加上地基梁才能保證整個房屋的穩定性和抗震強度。
從造價上來說，獨立基礎相對于條形基礎要稍微高一點，但是獨立基礎結構受力特性較好，特別適合框架結構的基礎，條形基礎造價經濟，特別適合磚混結構的基礎。但是從房子設計圖規范上來說，采用獨立基礎對于整個房屋的抗震性能也是一種優勢，還可以防止不均勻沉降的結構裂縫，我要蓋房網在這里建議大家需要綜合考慮來選擇采取何種基礎形式。
6.求建筑識圖入門知識,我是半路出家,要從最基本的開始
建筑識圖1.緒論；2.制圖基本知識；3.投影基本知識；4.投影基本原理；5.投影變換；6.平面建筑形體的投影；7.曲面建筑形體的投影；8.建筑形體的表達方法；9.軸測投影；10.建筑施工圖；11.結構施工圖；12.正投影中的陰影；13.透視投影；14.展開投影；15.給水排水工程；16.AutoCAD繪圖基礎。
二：《土木建筑制圖》建筑安裝工程預決算的編審工作，其基礎除了應該了解，熟悉至精通建筑（房屋）的結構構件，組成和部位，相互間的關系和作用。重要的一課是識圖、讀圖。
工程識圖是專業性很強的一門學問?！裁磮D可以作為預算的依據？——哪些圖可以計算出一件構造的工程量？——從哪些圖紙上可以計算出什么材料的實際耗用量？——有了工程量數據怎么來計算它的價值？——工程造價的依據有那些？今天開始的課程將逐步獲得答案。
1.1建筑識圖與工程量計算（P151） 一、建筑識圖1、基本概念 國家規定，一個工程項目應經過：（1）規劃和初步設計階段；（2）審查后擴大初步設計；（3）審查后施工圖設計、又稱技術設計。2、施工圖作用：指導施工，技術依據；指導結算，支付進度款依據；指導決算，結算工程款依據。
一套完整的施工圖應：A、首頁圖目：從建施01-、結施01-、水施01-、電施01-（又分強電、弱電、訊施01-）、電通01-。標準圖 設計總說明，內容包括：工程設計依據（批文、資金來源、地勘資料等），建筑面積，造價。
設計標準（建筑標準、結構荷載等級、抗震要求，采暖通風要求，照明標準，防火等級等）。施工要求（技術與材料）項目±0.000與總圖絕對標高的相對關系，室內外用材、強度等級。
裝修表 門窗表 B、建筑施工圖（簡稱建施）1、表示建筑物內部布置，外部形狀、裝修、構造、施工要求等，包括：縱橫墻布置、門、窗、樓群梯和公共設施（如洗手間、開水房等）。2、總平，平、立、剖和各構造詳圖（包括墻身剖面、樓梯、門窗、廁所、浴室、走廊、陽臺等構造和詳細做法、尺寸）。
3、文字說明，圖注。C、結構施工圖（簡稱結施）1、表示承重結構的布置、構件類型、大小尺寸、構造做法。
2、結構說明，基礎（包括樁基布置、埋置深度）各層結構布置平面和各構件的結構詳圖（包括柱、梁、板、樓梯、雨蓬、屋面等）。D、設備施工圖（簡稱設施）1、給排水、采暖通風、電氣照明說明、管網布置、走向、標高。
2、平面布置、系統軸測、詳圖安裝要求，接線原理。二、識讀施工圖的要領（P156）1、掌握投影原理和形態的各種表達方法，請閱讀P153、94甲型住宅初步設計。
2、熟悉和掌握建筑制圖國家標準的基本規定和查閱方法。如常用的圖例、符號、線型、尺寸和比例。
3、基本掌握和了解房屋構造組成。閱讀施工圖步驟 閱讀施工圖和編審工程預決算一樣，沒有捷徑可走，必須按部就班，系統閱讀，相互參照，反復熟悉，才不致疏漏。
1、先細閱說明書、首頁圖（目錄），后看建施、結施、設施。2、每張圖，先圖標、文字，后圖樣。
3、看建施，先建施，后結施、設施。4、建施先看平、立、剖、后詳圖。
5、結施先看基礎、結構布置平面圖，后看構件詳圖。6、設施先看平面、后看系統、安裝詳圖。
現實的施工圖由于設計單位缺乏自審、互審、工種會審、總工把關（特別是地方設計院）一系列審核制度，所以尺寸不符、軸中不符、構造不符、用材不符、說明不符、圖說不符、構件不符、詳圖不符等等層出不窮。搞預、決算編審特別應該注意，搞不好就失之毫里、差之千里！三、解說建筑總平面圖（P163） 總平圖上標注的尺寸，一律以M（米）為單位，它反映擬建房屋、構筑物等的平面形狀、位置和朝向、室外場地、道路、綠化等的布置，地形、地貌、標高以及與原有環境的關系和鄰界情況等。
為定位、施工放樣、土方施工及繪制水、電、衛、暖、煤氣、通訊、有線電視的總平面圖和施工總平面圖的依據。四、解讀建筑平面圖（P164）1、讀圖名、識形狀、看朝向；2、讀名稱、懂布局、組合；3、根據軸線、定位置、識開間、進深；4、掌握特殊表示、讀樓梯；5、讀尺寸、定面積、看高度、算指標；6、看圖例、識細部，認門窗代號；7、根據索引符號，可知總圖與詳圖關系。
五、解讀建筑立面圖（P168）1、從圖名或軸線編號了解何朝向立面圖；2、從立面圖上了解層數、長度和高度、門窗數量和位置、大??；3、立面圖上通常只標注標高尺寸，和結構標高會有不同；4、立面圖上標出各部分構造，裝飾節點詳圖的索引符號。六、建筑剖面圖的讀法（P169）1、據圖名、定位置、區分剖到與看到的部位；2、讀地面、樓面、屋面的形狀、構造；3、據標高、尺寸、知高度和大??；4、據索引符號、圖例，讀節點構造。
七、建筑詳圖（P176） 詳圖是表達細部構造和節點關系，構配件的構造與尺寸、用料、做法。詳圖包括：1、樓梯；2、外墻剖面；3、陽臺；4、單元詳圖；5、門窗詳圖。
八、結構施工圖（P193） 包括：1、結構設計說明書；2、結構布置平面圖；3、各承重構件（基礎、柱、墻、板、梁）詳圖、剖面圖、截面圖、節點大樣、局部構造等詳圖。結構施工圖，簡稱結施。
配合建施、設施指導施工、作。
7.房屋建筑圖包括幾個方面
一、施工圖分類 根據施工圖所表示的內容和各工種不同，分為了不同的圖件： 1、建筑施工圖：主要用來表示建筑物的規劃位置、外部造型、內部各房間的布置、內外裝修構造和施工要求的圖件。
主要圖件有：施工首頁圖、建筑總平面圖、建筑平面圖、建筑立面圖、建筑剖面圖和建筑詳圖（主要詳圖有外墻身剖面詳圖、樓梯詳圖、門窗詳圖、廚廁詳圖）。簡稱“建施”。

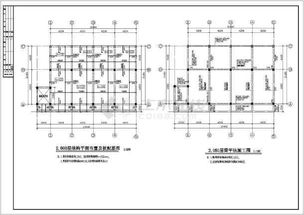

2、結構施工圖：主要表示建筑物承重結構的結構類型、結構布置，構件種類、數量、大小及作法的圖件。 主要圖件有：結構設計說明、結構平面布置圖（基礎平面圖、柱網平面圖、樓層結構平面圖及屋頂結構平面圖和結構詳圖（基礎斷面圖、樓梯結構施工圖、柱、梁等現澆構件的配筋圖）。
簡稱“結施”。 3、設備施工圖3：主要表達建筑物的給排水、暖氣通風、供電照明等設備的布置和施工要求的圖件。
因此設備施工圖又分為三類圖件： （1）給排水施工圖：表示給排水管道的平面布置和空間走向、管道及附件作法和加工安裝要求的圖件。包括管道平面布置圖、管道系統圖、管道安裝詳圖和圖例及施工說明。
（2）采暖通風施工圖：主要表示管道平面布置和構造安裝要求的圖件。包括管道平面布置圖、管道系統圖、管道安裝詳圖和圖例及施工說明。
（3）電氣施工圖：主要表示電氣線路走向和安裝要求的圖件。包括線路平面布置圖、線路系統圖、線路安裝詳圖和圖例及施工說明。
簡稱“設施”。二、施工圖的編排次序 為了便于查閱圖件和檔案管理，方便施工，一套完整的房屋施工圖總是按照一定的次序進行編排裝訂，對于各專業圖件，在編排時按下面要求進行：（1）基本圖在前，詳圖在后；（2）先施工的在前，后施工的在后；（3）重要的在前，次要的在后。
一套完整的房屋施工圖的編排次序如下： （1）首頁圖：首頁圖列出了圖紙目錄，在圖紙目錄中有各專業圖紙的圖件名稱、數量、所在位置，反映出了一套完整施工圖紙的編排次序，便于查找。 （2）設計總說明：①工程設計的依據：建筑面積、單位面積造價、有關地質、水文、氣象等方面資料。
②設計標準：建筑標準、結構荷載等級、抗震設防標準、采暖、通風、照明標準等。③施工要求：施工技術要求；建筑材料要求，如水泥標號、混凝土強度等級、磚的標號，鋼筋的強度等級，水泥砂漿的標號等。
（3）建筑施工圖：總平面圖——建筑平面圖（底層平面圖~標準層平面圖~頂層平面圖~屋頂平面圖）——建筑立面圖（正立面圖~背立面圖~側立面圖）——建筑剖面圖——建筑詳圖（廚廁詳圖~屋頂詳圖~外墻身詳圖~樓梯詳圖~門窗詳圖~安裝節點詳圖等）。 （4）結構施工圖：結構設計說明——基礎平面圖——基礎詳圖——結構平面圖（樓層結構平面圖~屋頂結構平面圖）——構件詳圖（樓梯結構施工圖~現澆構件配筋圖）。
（5）給排水施工圖：管道平面圖——管道系統圖——管道加工安裝詳圖——圖例及施工說明。 （6）采暖通風施工圖：管道平面圖——管道系統圖——管道加工安裝詳圖——圖例及施工說明。
（7）電氣施工圖：線路平面圖——線路系統圖——線路安裝詳圖——圖例及施工說明。三、房屋施工圖的特點 1、大多數圖樣用正投影法繪制 2、用較小的比例繪制：基本圖常用的繪圖比例是1:100，也可選用1:50或1:200，總平面圖的繪圖比例一般為1:500、1:1000或1:2000，詳圖的繪圖比例較大一些，如1:2、1:5、1:10、1:20、1:30等，相對與建筑物的大小，在繪圖時均要縮小。
3、用圖例符號來表示房屋的構、配件和材料：由于繪圖比例較小，房屋的構、配件和材料都是用圖例符號表示，要識讀房屋施工圖，必須熟悉建筑的相關圖例。四、閱讀房屋施工圖的方法 1、基本要求：（1）具備正投影的基本知識，掌握點、線、面正投影的基本規律。
（2）熟悉施工圖中常用的圖例、符號、線型、尺寸和比例的含義。 （3）熟悉各種用途房屋的組成和構造上的基本情況。
2、閱讀方法閱讀時要從大局入手，按照施工圖的編排次序，由粗到細、前后對照閱讀。 （1）先讀首頁圖：從首頁圖中的圖紙目錄中，可以了解到該套房屋施工圖由那幾類專業圖紙組成、各專業圖紙有多少?gòu)垼繌垐D紙的圖名及圖號。
（2）閱讀設計總說明：從中可了解設計的依據、設計標準以及施工中的基本要求，也可了解到圖中沒有繪出而設計人員認為應該說明的內容。 （3）建筑施工圖——結構施工圖——設備施工圖順序逐張閱讀。
（4）在各類專業圖紙閱讀中，基本圖和詳圖要對照閱讀，看清楚各專業圖紙表示的主要內容。 （5）如果建筑施工圖和結構施工圖發生矛盾，應以結構施工圖為準（構件尺寸），以保證建筑物的強度和施工質量。
建筑施工圖包括建筑圖、結構圖、水電安裝等。建筑圖就是建好的建筑模樣，東、西、南、北面，坡面圖等。
就同于你的衣服穿的好不好看啊，穿的什么牌子啊，穿的是什么質量的衣服。結構圖就相當于你的骨架。
建筑圖主要體現建筑尺寸和建筑的形態、確定建筑外形和功能。結構圖主要表達能夠完成建筑功能。
以尺寸和滿足功能的結構數據為主?！园俣任膸?kù)。
