光(物理光學)
1.物理光學基礎知識
五、光的反射 1、光源：能夠發光的物體叫光源 2、光在均勻介質中是沿直線傳播的 大氣層是不均勻的，當光從大氣層外射到地面時，光線發了了彎折 3、光速 光在不同物質中傳播的速度一般不同，真空中最快， 光在真空中的傳播速度：C = 3*108 m/s，在空氣中的速度接近于這個速度，水中的速度為3/4C，玻璃中為2/3C 4、光直線傳播的應用 可解釋許多光學現象：激光準直，影子的形成，月食、日食的形成、小孔成像等 5、光線 光線：表示光傳播方向的直線，即沿光的傳播路線畫一直線，并在直線上畫上箭頭表示光的傳播方向（光線是假想的，實際并不存在） 6、光的反射 光從一種介質射向另一種介質的交界面時，一部分光返回原來介質中，使光的傳播方向發生了改變，這種現象稱為光的反射 7、光的反射定律 反射光線與入射光線、法線在同一平面上；反射光線和入射光線分居在法線的兩側；反射角等于入射角 可歸納為：“三線一面，兩線分居，兩角相等” 理解： （1） 由入射光線決定反射光線，敘述時要“反”字當頭 （2） 發生反射的條件：兩種介質的交界處；發生處：入射點；結果：返回原介質中 （3） 反射角隨入射角的增大而增大，減小而減小，當入射角為零時，反射角也變?yōu)榱愣?8、兩種反射現象 （1） 鏡面反射：平行光線經界面反射后沿某一方向平行射出，只能在某一方向接收到反射光線 （2） 漫反射：平行光經界面反射后向各個不同的方向反射出去，即在各個不同的方向都能接收到反射光線 注意：無論是鏡面反射，還是漫反射都遵循光的反射定律 9、在光的反射中光路可逆 10、平面鏡對光的作用 （1）成像 （2）改變光的傳播方向 11、平面鏡成像的特點 （1）成的像是正立的虛像 （2）像和物的大小 （3）像和物的連線與鏡面垂直，像和物到鏡的距離相等 理解：平面鏡所成的像與物是以鏡面為軸的對稱圖形 12、實像與虛像的區別 實像是實際光線會聚而成的，可以用屏接到，當然也能用眼看到。
虛像不是由實際光線會聚成的，而是實際光線反向延長線相交而成的，只能用眼看到，不能用屏接收。 13、平面鏡的應用 （1）水中的倒影 （2）平面鏡成像 （3）潛望鏡 六、光的折射 1、光的折射 光從一種介質斜射入另一種介質時，傳播方向一般會發生變化，這種現象叫光的折射 理解：光的折射與光的反射一樣都是發生在兩種介質的交界處，只是反射光返回原介質中，而折射光則進入到另一種介質中，由于光在在兩種不同的物質里傳播速度不同，故在兩種介質的交界處傳播方向發生變化，這就是光的折射。
注意：在兩種介質的交界處，既發生折射，同時也發生反射 2、光的折射規律 光從空氣斜射入水或其他介抽中時，折射光線與入射光線、法線在同一平面上，折射光線和入射光線分居法線兩側；折射角小于入射角；入射角增大時，折射角也隨著增大；當光線垂直射向介質表面時，傳播方向不變，在折射中光路可逆。 理解：折射規律分三點：（1）三線一面 （2）兩線分居（3）兩角關系分三種情況：①入射光線垂直界面入射時，折射角等于入射角等于0°；②光從空氣斜射入水等介質中時，折射角小于入射角；③光從水等介質斜射入空氣中時，折射角大于入射角 3、在光的折射中光路是可逆的 4、透鏡及分類 透鏡：透明物質制成（一般是玻璃），至少有一個表面是球面的一部分，且透鏡厚度遠比其球面半徑小的多。
分類：凸透鏡：邊緣薄，中央厚 凹透鏡：邊緣厚，中央薄 5、主光軸，光心、焦點、焦距 主光軸：通過兩個球心的直線 光心：主光軸上有個特殊的點，通過它的光線傳播方向不變。（透鏡中心可認為是光心） 焦點：凸透鏡能使跟主軸平行的光線會聚在主光軸上的一點，這點叫透鏡的焦點，用“F”表示 虛焦點：跟主光軸平行的光線經凹透鏡后變得發散，發散光線的反向延長線相交在主光軸上一點，這一點不是實際光線的會聚點，所以叫虛焦點。
焦距：焦點到光心的距離叫焦距，用“f”表示。 每個透鏡都有兩個焦點、焦距和一個光心。
如圖 6、透鏡對光的作用 凸透鏡：對光起會聚作用（如圖） 凹透鏡：對光起發散作用（如圖） 7、凸透鏡成像規律 物 距 （u） 成像 大小 像的 虛實 像物位置 像 距 （ v ） 應 用 u > 2f 縮小 實像 透鏡兩側 f < v <2f 照相機 u = 2f 等大 實像 透鏡兩側 v = 2f f < u 2f 幻燈機 u = f 不 成 像 u u 放大鏡 凸透鏡成像規律口決記憶法 口決一： “一焦分虛實，二焦分大?。惶撓裢瑐?cè)正；實像異側倒，物運像變小” 口決二： 三物距、三界限，成像隨著物距變； 物遠實像小而近，物近實像大而遠。 如果物放焦點內，正立放大虛像現； 幻燈放像像好大，物處一焦二焦間； 相機縮你小不點，物處二倍焦距遠。
口決三： 凸透鏡，本領大，照相、幻燈和放大； 二倍焦外倒實小，二倍焦內倒實大； 若是物放焦點內，像物同側虛像大； 一條規律記在心，物近像遠像變大。 8、為了使幕上的像“正立”（朝上），幻燈片要倒著插。
9、照相機的鏡頭相當于一個凸透鏡，暗箱中的膠片相當于光屏，我們調節調焦環，并非調焦距，而是調鏡頭到膠片的距離，物離鏡頭越遠，膠片就應靠近鏡頭。
2.物理光學基礎知識
五、光的反射 1、光源：能夠發光的物體叫光源 2、光在均勻介質中是沿直線傳播的 大氣層是不均勻的，當光從大氣層外射到地面時，光線發了了彎折 3、光速 光在不同物質中傳播的速度一般不同，真空中最快， 光在真空中的傳播速度：C = 3*108 m/s，在空氣中的速度接近于這個速度，水中的速度為3/4C，玻璃中為2/3C 4、光直線傳播的應用 可解釋許多光學現象：激光準直，影子的形成，月食、日食的形成、小孔成像等 5、光線 光線：表示光傳播方向的直線，即沿光的傳播路線畫一直線，并在直線上畫上箭頭表示光的傳播方向（光線是假想的，實際并不存在） 6、光的反射 光從一種介質射向另一種介質的交界面時，一部分光返回原來介質中，使光的傳播方向發生了改變，這種現象稱為光的反射 7、光的反射定律 反射光線與入射光線、法線在同一平面上；反射光線和入射光線分居在法線的兩側；反射角等于入射角 可歸納為：“三線一面，兩線分居，兩角相等” 理解： （1） 由入射光線決定反射光線，敘述時要“反”字當頭 （2） 發生反射的條件：兩種介質的交界處；發生處：入射點；結果：返回原介質中 （3） 反射角隨入射角的增大而增大，減小而減小，當入射角為零時，反射角也變?yōu)榱愣?8、兩種反射現象 （1） 鏡面反射：平行光線經界面反射后沿某一方向平行射出，只能在某一方向接收到反射光線 （2） 漫反射：平行光經界面反射后向各個不同的方向反射出去，即在各個不同的方向都能接收到反射光線 注意：無論是鏡面反射，還是漫反射都遵循光的反射定律 9、在光的反射中光路可逆 10、平面鏡對光的作用 （1）成像 （2）改變光的傳播方向 11、平面鏡成像的特點 （1）成的像是正立的虛像 （2）像和物的大小 （3）像和物的連線與鏡面垂直，像和物到鏡的距離相等 理解：平面鏡所成的像與物是以鏡面為軸的對稱圖形 12、實像與虛像的區別 實像是實際光線會聚而成的，可以用屏接到，當然也能用眼看到。
虛像不是由實際光線會聚成的，而是實際光線反向延長線相交而成的，只能用眼看到，不能用屏接收。 13、平面鏡的應用 （1）水中的倒影 （2）平面鏡成像 （3）潛望鏡 六、光的折射 1、光的折射 光從一種介質斜射入另一種介質時，傳播方向一般會發生變化，這種現象叫光的折射 理解：光的折射與光的反射一樣都是發生在兩種介質的交界處，只是反射光返回原介質中，而折射光則進入到另一種介質中，由于光在在兩種不同的物質里傳播速度不同，故在兩種介質的交界處傳播方向發生變化，這就是光的折射。
注意：在兩種介質的交界處，既發生折射，同時也發生反射 2、光的折射規律 光從空氣斜射入水或其他介抽中時，折射光線與入射光線、法線在同一平面上，折射光線和入射光線分居法線兩側；折射角小于入射角；入射角增大時，折射角也隨著增大；當光線垂直射向介質表面時，傳播方向不變，在折射中光路可逆。 理解：折射規律分三點：（1）三線一面 （2）兩線分居（3）兩角關系分三種情況：①入射光線垂直界面入射時，折射角等于入射角等于0°；②光從空氣斜射入水等介質中時，折射角小于入射角；③光從水等介質斜射入空氣中時，折射角大于入射角 3、在光的折射中光路是可逆的 4、透鏡及分類 透鏡：透明物質制成（一般是玻璃），至少有一個表面是球面的一部分，且透鏡厚度遠比其球面半徑小的多。
分類：凸透鏡：邊緣薄，中央厚 凹透鏡：邊緣厚，中央薄 5、主光軸，光心、焦點、焦距 主光軸：通過兩個球心的直線 光心：主光軸上有個特殊的點，通過它的光線傳播方向不變。（透鏡中心可認為是光心） 焦點：凸透鏡能使跟主軸平行的光線會聚在主光軸上的一點，這點叫透鏡的焦點，用“F”表示 虛焦點：跟主光軸平行的光線經凹透鏡后變得發散，發散光線的反向延長線相交在主光軸上一點，這一點不是實際光線的會聚點，所以叫虛焦點。
焦距：焦點到光心的距離叫焦距，用“f”表示。 每個透鏡都有兩個焦點、焦距和一個光心。
如圖 6、透鏡對光的作用 凸透鏡：對光起會聚作用（如圖） 凹透鏡：對光起發散作用（如圖） 7、凸透鏡成像規律 物 距 （u） 成像 大小 像的 虛實 像物位置 像 距 （ v ） 應 用 u > 2f 縮小 實像 透鏡兩側 f < v <2f 照相機 u = 2f 等大 實像 透鏡兩側 v = 2f f < u 2f 幻燈機 u = f 不 成 像 u u 放大鏡 凸透鏡成像規律口決記憶法 口決一： “一焦分虛實，二焦分大?。惶撓裢瑐?cè)正；實像異側倒，物運像變小” 口決二： 三物距、三界限，成像隨著物距變； 物遠實像小而近，物近實像大而遠。 如果物放焦點內，正立放大虛像現； 幻燈放像像好大，物處一焦二焦間； 相機縮你小不點，物處二倍焦距遠。
口決三： 凸透鏡，本領大，照相、幻燈和放大； 二倍焦外倒實小，二倍焦內倒實大； 若是物放焦點內，像物同側虛像大； 一條規律記在心，物近像遠像變大。 8、為了使幕上的像“正立”（朝上），幻燈片要倒著插。
9、照相機的鏡頭相當于一個凸透鏡，暗箱中的膠片相當于光屏，我們調節調焦環，并非調焦距，而是調鏡頭到膠片的距離，物離鏡頭越遠，膠片就應靠近鏡頭。
3.光的知識點總結
（一）光的傳播 1.光在同種均勻介質中沿直線傳播. 2.真空中光速：c=3.00*108米/秒. 3.表現： （1）小孔成像： （2）影的產生（本影、偽本影、半影），如圖6-1所示. （3）同種介質中，兩眼可確定光源位置. 光的傳播規律是物體成像作圖的基礎，也是整個幾何光學的理論基礎. （二）光的反射現象 1.反射定律：反射光線跟入射光線和法線在同一平面上，反射光線和入射光線分別位于法線兩則，反射角等于入射角. 2.反射現象中光路可逆. 3.應用： （1）平面鏡成像. 1）成像光路圖，如圖6-2所示； 2）成像特點：像和物與鏡面對稱，成等大、正立、虛像. （為作圖準確，可先根據對稱性確定像的位置，再畫反射光線） 注意 （i）平面鏡不改變光束性質. （ii）入射光線不變，當鏡面轉過α角，則反射光線轉過2α角. （2）球面鏡對光線的作用及成像. 1）凸面鏡成縮小、正立虛像； 2）凹面鏡成像規律（不做要求）. 特點 凸面鏡使光束發散，四面鏡使光束會聚. （三）光的折射 1.折射定律 折射光線跟入射光線和法線在同一平面內，折射光線和入射光線分居法線兩側，入射角的正弦跟折射角的正弦值成正比，即 i是入射角，r是折射角. 2.折射率 i為真空（或空氣）中光線的入射角，r為介質中光線的折射角，n為該介質的折射率. （1）其物理意義為反射光線在兩介質界面上發生偏折程度的物理量（n越大、折射線偏離原來方向越厲害）. （2）兩種介質比較：n大，光密介質；n小，光疏介質. （3）折射率和光的頻率有關（在介質中f大則n大）. 注意，光線在界面上同時發生反射、折射時，反射光線能量隨入射角增大而增大，折射光線能量隨入射角增大而減小. 3.全反射 （1）條件： 1）光從光密介質射向光疏介質； （2）發生全反射時，光線遵守反射定律. 4.應用 （1）平行玻璃板. 光線在兩個界面上發生兩次折射，出射光線發生了側移，光束性質不變. （2）棱鏡. 作用： 1）色散，即一束白光通過三棱鏡后，形成彩色光帶的現象（色散后，紅光偏折小、紫光偏折大）. 2）偏折：光線通過三棱鏡后發生偏折. （3）全反射棱鏡：用臨界角小于45°的介質制成直角三棱鏡，可使光線發生全反射，可以控制光路. （四）透鏡成像 透鏡是利用光的折射現象控制光路和成像的光學器件，透鏡有凸透鏡、凹透鏡兩種.凸透鏡對光線起會聚作用，凹透鏡使光線發散，且透鏡光路可逆. 1.透鏡成像作圖 三條典型光線是透鏡成像作圖的基礎： （1）凸透鏡成像光路圖（圖6-5）; (2)凹透鏡成像光路圖（圖6-6）. 注意 1）入射、反射、折射光線用帶箭頭實線表示，反向延長線用虛線. 2）實像用實線，虛像用虛線，箭頭表示像的倒正. （3）成像規律和特點如下： （4）成像作圖類型. 1）已知物、透鏡，確定像； 2）已知像、透鏡，確定物； 3）已知物、像，確定透鏡. （5）透鏡的遮擋與拆合. 1）遮擋：凸透鏡部分被遮擋，仍然成完整像，但像變暗； 2）拆開：凸透鏡切成兩部分，相當于兩個透鏡分別成像. 2.透鏡成像公式. （1）公式 （2）符號： 注意，當凸透鏡成實像時： 2)v≥2f，物距和像距之和隨v增大而增大，即物越靠近焦點，物和像的距離越大. （3）放大率： l為物長，l'為像長.。

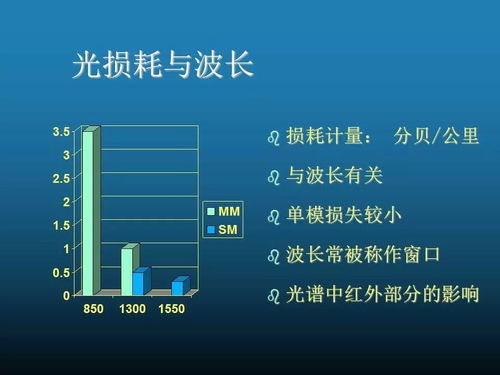

4.光纖的基礎知識有哪些
單模光纖（Single-mode Fiber）：一般光纖跳線用黃色表示，接頭和保護套為藍色；傳輸距離較長。
多模光纖（Multi-mode Fiber）：一般光纖跳線用橙色表示，也有的用灰色表示，接頭和保護套用米色或者黑色；傳輸距離較短。 SC SC-ST LC 光纖使用注意！ 光纖跳線兩端的光模塊的收發波長必須一致，也就是說光纖的兩端必須是相同波長的光模塊，簡單的區分方法是光模塊的顏色要一致。
一般的情況下，短波光模塊使用多模光纖（橙色 的光纖），長波光模塊使用單模光纖（黃色光纖），以保證數據傳輸?shù)臏?zhǔn)確性。 光纖在使用中不要過度彎曲和繞環，這樣會增加光在傳輸過程的衰減。
光纖跳線使用后一定要用保護套將光纖接頭保護起來，灰塵和油污會損害光纖的耦合。 術語縮寫 SFP: Small Form Factor Pluggable SFF: Small Form Factor XFP: 10 Gigabit Small Form Factor Pluggable MU: Miniature Unit LC: Lucent Connector SC: Subscriber Connector FC: Fiber Connector MTRJ: 'MT' ferrule, Register Jack latch ST: Straight TipFCMT-RJ。
5.學習光信息 要學好哪些基礎知識
你好，我是光學工程碩士研究生，希望我能給你幫助。
學習光信息，要學好高等數學、概率論與數理統計、線性代數、復變函數，這是數學基礎，包括積分微分統計等等。
光學基礎包括電動力學，數學物理方法，量子力學，這是光學的基礎。包括麥克斯韋方程，這是基礎。
光學專業知識包括：光學、信息光學、導波光學、紅外光學、激光原理、光電子。
另外光電不分家的，電學也要學習，包括電路基礎、模擬電路、數字電路等。
軟件方面有MATLAB、zmax、beamprop等。
希望對你有幫助，還有什么問題可以直接問我。
加油↖（^ω^）↗
