音頻放大器(聲音放大電路)
1.聲音放大電路
你的電路放大效果不好的原因是：1、輸出級（即第二級）的集電極并聯了4。
7μF的電容（我看得不太清楚，好象是4。7μF），把輸出的音頻信號交流短路了；2、輸出級的交流負載過小，使得放大器的增益太低。
解決的辦法是：去掉第二級集電極上并聯的4。 7μF電容；或者對電路稍做修改，去掉輸出級的集電極電阻及并聯的4。
7μF電容，在輸出級的集電極上接入一個輸出變壓器，然后把揚聲器接到輸出變壓器的次級，以提高放大器的交流負載，當然你要重新調整電路的靜態工作點，使電路工作在最佳的放大狀態。后一種方法能從根本上解決你遇到的問題。
樓上說的“將揚聲器改接在第2級電路的發射極中試一試”的原意，應該是想讓你把輸出級改成射極輸出器，然后再把揚聲器并在發射極的電阻旁，如果你直接將揚聲器接在第2級電路的發射極中，是不能解決問題的。至于你說的“但是電阻無法太小，否則三極管受不了”，我想，只要你適當調整一下電路的元件參數，晶體管是可以正常工作的。
上面羅嗦了這么多，希望能對你有所幫助。其實，你找本《電子技術基礎》或《模擬電路》的書看看，就會找到解決問題的辦法了。
----------------一個玩了幾十年電路的“老頑童”。
2.音頻放大器的工作原理
原發布者：潘連生1
運算放大器工作原理是什么？運算放大器（OperationalAmplifier，簡稱OP、OPA、OPAMP）是一種直流耦合﹐差模（差動模式）輸入、通常為單端輸出（Differential-in,single-endedoutput）的高增益電壓放大器，因?yàn)閯傞_始主要用于加法，乘法等運算電路中，因而得名。一個理想的運算放大器必須具備下列特性：無限大的輸入阻抗、等于零的輸出阻抗、無限大的開回路增益、無限大的共模排斥比的部分、無限大的頻寬。最基本的運算放大器如圖1-1。一個運算放大器模組一般包括一個正輸入端（OP_P）、一個負輸入端（OP_N）和一個輸出端（OP_O）。通常使用運算放大器時，會將其輸出端與其反相輸入端（invertinginputnode）連接，形成一負反饋（negativefeedback）組態。原因是運算放大器的電壓增益非常大，范圍從數百至數萬倍不等，使用負反饋方可保證電路的穩定運作。但是這并不代表運算放大器不能連接成正回饋（positivefeedback），相反地，在很多需要產生震蕩訊號的系統中，正回饋組態的運算放大器是很常見的組成元件。開環回路運算放大器如圖1-2。當一個理想運算放大器采用開回路的方式工作時，其輸出與輸入電壓的關系式如下：Vout=(V+-V-)*Aog其中Aog代表運算放大器的開環回路差動增益（open-loopdifferentialgai由于運算放大器的開環回路增益非常高，因此就算輸入端的差動訊號很小，仍然會讓輸出訊號「飽和」（saturation），導致非線性的失真出現。因此運算放
3.音頻功率放大器的內容簡介
本書包括5部分內容。第1章全面介紹了音響基礎知識、三極管放大基礎知識。第2章講解三極管的各類直流偏置電路、集電極直流電路和發射極直流電路的工作原理。第3章介紹了三種基本放大器，詳細對多種分立元器件的音頻功率放大器進行深度講解。第4章講解了集成電路前置放大器、OTL、OCL和BTL音頻功率放大器。第5章從多種角度介紹了各類放大器電路故障的檢修思路、方法和具體操作過程。每一部分都帶有擴展閱讀。
作者采用人性化的寫作方式，精心編排了初學者學習音頻功率放大器的必備知識。
4.音頻放大器的簡介
進入21世紀以后，各種便攜式的電子設備成為了電子設備的一種重要的發展趨勢。從作為通信工具的手機，到作為娛樂設備的MP3播放器，已經成為差不多人人具備的便攜式電子設備。陸續將要普及的還有便攜式電視機，便攜式DVD等等。所有這些便攜式的電子設備的一個共同點，就是都有音頻輸出，也就是都需要有一個音頻放大器；另一個特點就是它們都是電池供電的。都希望能夠有較長的使用壽命。就是在這種需求的背景下，D類放大器被開發出來了。它的最大特點就是它能夠在保持最低的失真情況下得到最高的效率。
高效率的音頻放大器不只是在便攜式的設備中需要，在大功率的電子設備中也需要。因?yàn)?，功率越大，效率也就越重要。而隨著人們的居住條件的改善，高保真音響設備和更高檔的家庭影院也逐漸開始興起。在這些設備中，往往需要幾十瓦甚至幾百瓦的音頻功率。這時，低失真、高效率的音頻放大器就成為其中的關鍵部件。
5.音頻放大器分類有哪些
音頻放大器分以下幾類： （1）A類放大器 A類放大器的主要特點是：放大器的工作點Q設定在負載線的中點附近，晶體管在輸入信號的整個周期內均導通。
放大器可單管工作，也可以推挽工作。由于放大器工作在特性曲線的線性范圍內，所以瞬態失真和交替失真較小。
電路簡單，調試方便。但效率較低，晶體管功耗大，功率的理論最大值僅有25%，且有較大的非線性失真。
由于效率比較低現在設計基本上不在再使用。 （2）B類放大器 B類放大器的主要特點是：放大器的靜態點在（VCC,0）處，當沒有信號輸入時，輸出端幾乎不消耗功率。

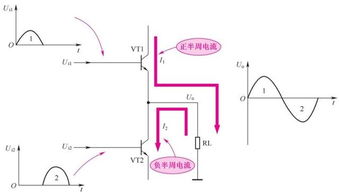

在Vi的正半周期內，Q1導通Q2截止，輸出端正半周正弦波；同理，當Vi為負半波正弦波（如圖虛線部分所示），所以必須用兩管推挽工作。其特點是效率較高（78%），但是因放大器有一段工作在非線性區域內，故其缺點是“交越失真”較大。
即當信號在-0。6V~0。
6V之間時，Q1Q2都無法導通而引起的。所以這類放大器也逐漸被設計師摒棄。
（3）AB類放大器AB類放大器的主要特點是：晶體管的導通時間稍大于半周期，必須用兩管推挽工作?？梢员苊饨辉绞д?。
交替失真較大，可以抵消偶次諧波失真。有效率較高，晶體管功耗較小的特點。
當信號在-0。6V《+0。
6V之間時，為使Q1,Q2導通，在Q1,Q2的VBE之間增加兩個偏置電壓，使輸入信號在+-0。6V之間大小的時候，Q1,Q2也可以線性的放大。
這樣既可以獲得較高的功率效率，又能很好的改善B類推挽式放大器的交越失真。理論上也可達到78。
5%的功率最大值，但實際上功率的最大值在70%左右可能受到輸出級拓?fù)浜洼敵黾?jí)斜線的影響，在典型的聽音條件下（全功率的30%左右），功放的效率為35%左右。 （4）D類放大器D類 （數字音頻功率）放大器是一種將輸入模擬音頻信號或PCM數字信息變換成PWM（脈沖亮度調制）或PDM（脈沖密度調制）的脈沖信號，然后用PWM或PDM的脈沖信號去控制大功率開關器件通/斷音頻功率放大器，也稱為開關放大器。
具有效率高的突出優點。 數字音頻功率放大器也看上去成是一個一比特的功率數模變換器。
放大器由輸入信號處理電路、開關信號形成電路、大功率開關電路（半橋式和全橋式）和低通濾波器（LC）等四部分組成。D類放大或數字式放大器。
系利用極高頻率的轉換開關電路來放大音頻信號。 D類（數字音頻功率）放大器有以下優點 1）具有很高的效率，通常能夠達到85%以上。
2）體積小，可以比模擬的放大電路節省很大的空間。 3）無裂噪聲接通 4）低失真，頻率響應曲線好。
外圍元器件少，便于設計調試。一個基本的半橋式D類放大器的結構功能框圖如下圖所示。
各類音頻放大器比較說明：A類、B類和AB類放大器是模擬放大器，D類放大器是數字放大器。B類和AB類推挽放大器比A類放大器效率高、失真較小，功放晶體管功耗較小，散熱好，但B類放大器在晶體管導通與截止?fàn)顟B(tài)的轉換過程中會因其開關特性不佳或因電路參數選擇不當而產生交替失真。
而D類放大器具有效率高低失真，頻率響應曲線好。外圍元器件少優點。
AB類放大器和D類放大器是目前音頻功率放大器的基本電路形式。
