中專機械制圖(請問機械制圖的有哪些)

1.請問機械制圖的基礎知識有哪些

一、制圖基本知識和技能

1. 制圖標準的基本規定

1） 圖紙幅面和格式

2） 比例

3） 字體

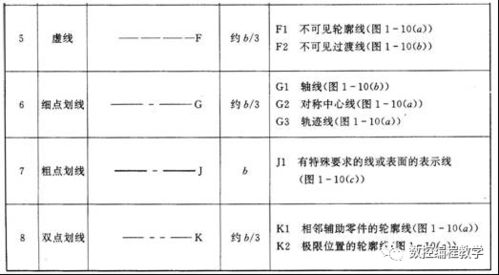

4） 圖線及畫法

5） 尺寸標注法

二、投影法與三視圖

1. 物體三視圖的形成及其投影規律

1） 三視圖的形成

2） 三視圖之間的投影關系

2. 物體上的線和面在三視圖中投影

1） 物體上的直線

2） 物體上的平面

三、機件的表示法

1. 視圖

1） 基本視圖

2） 向視圖

3） 局部視圖

4） 斜視圖

2. 剖視圖

1） 畫剖視圖應注意的幾點

2） 剖視圖的種類

3） 剖切面的種類

3. 斷面圖

1） 斷面圖的種類

2） 斷面圖的標注

4. 其他表示法

1） 局部放大圖

四、常用機件和常用結構要素的特殊表示法

1. 螺紋及表示法

1） 螺紋的形成

2） 螺紋各部分的名稱及要素

3） 螺紋的規定畫法

4） 螺紋的標注及標記

2. 螺紋緊固件及表示法

1） 螺紋緊固件

2） 螺紋緊固件在裝配圖中的畫法

3. 齒輪及表示法

1） 直齒圓柱齒輪各部分的名稱及計算式

2） 圓柱齒輪的畫法

4. 其他常用機件與常用結構要素的特殊表示法

1） 鍵

2） 銷

3） 滾動軸承

4） 彈簧

五、零件圖

1. 零件圖上的尺寸標注

1） 零件圖上尺寸標注基準的選擇及標注形式

2） 零件上常見結構的尺寸標注

2. 零件圖上技術要求的標注

1） 表面粗糙度

2） 公差與配合的基本概念及標注

3） 形狀和位置公差的圖樣表示法

六、裝配圖

1. 裝配圖的表示法

1） 裝配圖的規定畫法

2. 裝配圖的尺寸標注和技術要求的標注

1） 裝配圖上的尺寸標注

2） 裝配圖上技術要求的標注

3. 裝配圖中的零、部件序號及明細欄和標題欄

1） 部件序號

2） 明細欄和標題欄

2.機械制圖的基本知識

請參考：

先要弄懂畫法幾何中的點線面體等的通常性質，通用方法.相貫線. 機械制圖 組合體的視圖和尺寸，機件形狀的常用表達方法， 軸測圖，機械圖概述，緊固件 齒輪 彈簧 和焊接件等的畫法，零件圖，裝配圖，立體表面展開。

另外：

首先，要多注意觀察，觀察各種模型和機械零件，熟悉它們?cè)诓煌暯窍碌臉幼?，然后把它們畫成草圖。 想我當年，不可能為了畫個水庫就跑到水庫上看看，只能先從基本幾何形體和模型入手。第二點，對于制圖的一些理論和概念要搞懂，比如三視圖是怎么形成的？一旦把這些理解了，就會輕松很多。 第三，注意練習，循序漸進，一般課本上都會講制圖步驟，先按著他的來，比著課本上的圖畫，先把課本上的圖搞懂。隨著練習理解制圖的理論和概念，總結制圖技巧。有的理論實在理解不了，可嘗試著用高中的立體幾何論證一下。 第四，經常看圖紙，你那里沒有圖書館嗎？沒有的話就上外面的公共圖書館去借。沒有機械制圖就看建筑制圖，它們的理論都是相通的。你要嘗試讓圖紙上的東西在你的頭腦里形成模型，而且是3D的。 第五，你將來一定會學計算機制圖的，也可以結合電腦幫助你理解。 學習制圖能夠達到別人畫的圖你能看懂，你畫的圖別人理解不錯就行了。 我看你老強調有答案的習題，其實這方面的材料是很少的。我當年學制圖的時候，我把我們學校的圖書館都翻過來了，只一本不倫不類的建筑制圖的練習冊，水利制圖的練習根本就沒有，后來我還得找建筑系的借了一些書；雖然練習冊很少，但是圖紙倒是很多。 你可以看圖紙啊。你們那總會有機械的、零件的圖紙吧。 你先把圖紙看懂了，再比著葫蘆畫瓢。 一定要遵守制圖步驟。

3.機械制圖基礎知識是什么啊 ,一竅都不通怎么學習啊

《機械制圖基礎》與劉永田主編的《機械制圖基礎習題集》配套使用。本教材主要內容有制圖基本知識和技能，投影法與三視圖，基本體、切割體和相交立體的視圖，軸測投影圖，組合體，機件的表示法，常用機件和常用結構要素的特殊表示法，零件圖和裝配圖等。本教材教學性強，內容注重系統性、實用性，并編入了最新頒布的《技術制圖》和《機械制圖》國家標準。

基本就是繪圖自身要有一定的想象力要有空間感就必要好學習

1.牢記“長對正、高平齊、寬相等”。不要小看這三句話，這三句話是機械制圖的核心。也是看懂圖紙的核心。無論多復雜的圖紙都必須符合這個原則。（對于結構比較復雜的鉚焊件圖紙，在看圖時就可以根據上述原則用尺子來確定各個視圖中對應鋼板在結構中的位置） 2.多看圖、多思考、勤動手。（多看圖——就是學習別人的表達方法；多思考——就是思考別人為什么采用這種表達方式，以及各種表達方式的特點并熟悉每個表達方式所適用的典型零件；勤動手——就是多畫圖。有機會的話，最好能多看看實物。） 3.多跟工人師傅交流，了解他們的看圖習慣。（在標注尺寸和拉序號時，一定要考慮他們的看圖習慣。一定要標到最容易看到的地方，切忌豪無規律的亂標。記住一點：你的圖紙是讓別人看的?。?4.最重要一點：在畫圖時，一定要遵守國家標準。不要自己想當然的胡畫！ 學好制圖，當然學會看圖，才能學會用AutoCAD或者Solidworks等一些制圖軟件。 對于磨具和維修我以前做過鉗工還做過機械維修，我覺得磨具制造這個東西可以說誰都是精益求精。維修只要經驗夠會拆會裝基本上沒什么問題。

4.機械制圖基本知識

1)3x1.5和3x0.5是指槽寬x深度（深度是以較小軸徑為準）；變徑未標注倒角的，一般會在圖紙右上角注明“未注倒角XXXX（如未注倒角1.5x45°）"或者在下方技術要求里有”未注倒角xxx或銳邊倒鈍“之類的說明。

2）方框里的標注是指形位公差，箭頭是跳動公差符號，A-B是公共基準，即分別以A所在的外圓中心和B所在的外圓中心組成公共基準，A、B基準對應的外徑相等，應該是裝軸承的位置，所以要求軸承位置的同軸度為最高，故以此為公共基準；

3）三道杠的是形位公差中的位置公差對稱度符號，表示鍵槽兩側（工作面）相對于公共基準的對稱度為圖紙所示；

4）對號0.8是粗糙度的標注方式和粗糙度等級。粗糙度符號是打不出來的。表示粗糙度為Ra0.8。這個等級的粗糙度一般需要磨削才能達到。粗糙度數值越小，則表面越光滑，反之則越粗糙。粗糙度從大到小基本按0.5倍四舍五入遞減。如Ra50、Ra25、Ra12.5、Ra6.3、如Ra3.2、Ra1.6、Ra0.8、Ra0.4等。

這些都是機械制圖基本知識，制圖是一種工程語言，掌握這些基本的知識，才能讀懂圖紙。

5.機械制圖中要掌握幾個知識要點

1. 先學機械制圖，學會看圖紙；掌握基礎的機械制對機械制圖軟件熟悉，至少做到會使用CAD等制圖軟件；知道機械制圖的幾個視角；平面繪圖基礎知識：直線、切線、平行線、圓、橢圓、多邊形等繪制 ；尺寸標注、文字書寫等

2. 學計算機CAD（也叫計算機繪圖），這個需要上機練習。

3. 機械制圖是用圖樣確切表示機械的結構形狀、尺寸大小、工作原理和技術要求的學科。圖樣由圖形、符號、文字和數字等組成，是表達設計意圖和制造要求以及交流經驗的技術文件，常被稱為工程界的語言。
