機械工人機械制圖培訓(機械制圖是什么啊,一竅都不通怎么學習啊)

1.機械制圖基礎知識是什么啊 ,一竅都不通怎么學習啊

《機械制圖基礎》與劉永田主編的《機械制圖基礎習題集》配套使用。本教材主要內容有制圖基本知識和技能，投影法與三視圖，基本體、切割體和相交立體的視圖，軸測投影圖，組合體，機件的表示法，常用機件和常用結構要素的特殊表示法，零件圖和裝配圖等。本教材教學性強，內容注重系統性、實用性，并編入了最新頒布的《技術制圖》和《機械制圖》國家標準。

基本就是繪圖自身要有一定的想象力要有空間感就必要好學習

1.牢記“長對正、高平齊、寬相等”。不要小看這三句話，這三句話是機械制圖的核心。也是看懂圖紙的核心。無論多復雜的圖紙都必須符合這個原則。（對于結構比較復雜的鉚焊件圖紙，在看圖時就可以根據上述原則用尺子來確定各個視圖中對應鋼板在結構中的位置） 2.多看圖、多思考、勤動手。（多看圖——就是學習別人的表達方法；多思考——就是思考別人為什么采用這種表達方式，以及各種表達方式的特點并熟悉每個表達方式所適用的典型零件；勤動手——就是多畫圖。有機會的話，最好能多看看實物。） 3.多跟工人師傅交流，了解他們的看圖習慣。（在標注尺寸和拉序號時，一定要考慮他們的看圖習慣。一定要標到最容易看到的地方，切忌豪無規律的亂標。記住一點：你的圖紙是讓別人看的?。?4.最重要一點：在畫圖時，一定要遵守國家標準。不要自己想當然的胡畫！ 學好制圖，當然學會看圖，才能學會用AutoCAD或者Solidworks等一些制圖軟件。 對于磨具和維修我以前做過鉗工還做過機械維修，我覺得磨具制造這個東西可以說誰都是精益求精。維修只要經驗夠會拆會裝基本上沒什么問題。

2.請問機械制圖的基礎知識有哪些

一、制圖基本知識和技能

1. 制圖標準的基本規定

1） 圖紙幅面和格式

2） 比例

3） 字體

4） 圖線及畫法

5） 尺寸標注法

二、投影法與三視圖

1. 物體三視圖的形成及其投影規律

1） 三視圖的形成

2） 三視圖之間的投影關系

2. 物體上的線和面在三視圖中投影

1） 物體上的直線

2） 物體上的平面

三、機件的表示法

1. 視圖

1） 基本視圖

2） 向視圖

3） 局部視圖

4） 斜視圖

2. 剖視圖

1） 畫剖視圖應注意的幾點

2） 剖視圖的種類

3） 剖切面的種類

3. 斷面圖

1） 斷面圖的種類

2） 斷面圖的標注

4. 其他表示法

1） 局部放大圖

四、常用機件和常用結構要素的特殊表示法

1. 螺紋及表示法

1） 螺紋的形成

2） 螺紋各部分的名稱及要素

3） 螺紋的規定畫法

4） 螺紋的標注及標記

2. 螺紋緊固件及表示法

1） 螺紋緊固件

2） 螺紋緊固件在裝配圖中的畫法

3. 齒輪及表示法

1） 直齒圓柱齒輪各部分的名稱及計算式

2） 圓柱齒輪的畫法

4. 其他常用機件與常用結構要素的特殊表示法

1） 鍵

2） 銷

3） 滾動軸承

4） 彈簧

五、零件圖

1. 零件圖上的尺寸標注

1） 零件圖上尺寸標注基準的選擇及標注形式

2） 零件上常見結構的尺寸標注

2. 零件圖上技術要求的標注

1） 表面粗糙度

2） 公差與配合的基本概念及標注

3） 形狀和位置公差的圖樣表示法

六、裝配圖

1. 裝配圖的表示法

1） 裝配圖的規定畫法

2. 裝配圖的尺寸標注和技術要求的標注

1） 裝配圖上的尺寸標注

2） 裝配圖上技術要求的標注

3. 裝配圖中的零、部件序號及明細欄和標題欄

1） 部件序號

2） 明細欄和標題欄

3.機械制圖基礎

您如學機械制圖基礎，且看下面這本書是否適合于你。

《機械制圖》 圖叢書名： “十一五”技能型高職高專規劃教材 作 者： 洪有倫，唐麗君 主編 出 版 社： 南京大學出版社【圖書目錄】 第1章 制圖的基本知識與技能 1.1 制圖的基本規格 1.1.1 圖紙幅面和格式 1.1.2 字體 1.1.3 比例 1.1.4 圖線 1.1.5 尺寸注法 1.2 幾何作圖 1.2.1 等分線段 1.2.2 等分圓周及作正多邊形 1.2.3 斜度和錐度 1.2.4 圓弧連接 1.2.5 橢圓畫法 1.2.6 圓的切線 1.3 平面圖形的尺寸分析及畫法 1.3.1 平面圖形的尺寸分析 1.3.2 平面圖形的線段分析 1.3.3 平面圖形的作圖步驟 1.3.4 繪制工程圖樣的方法與步驟 第2章 點、直線、平面的投影 2.1 投影法及三視圖 2.1.1 投影法的分類 2.1.2 正投影的特性 2.1.3 三視圖的形成 2.2 點的投影 2.3 直線的投影 2.3.1 直線的投影 2.3.2 各種位置直線的投影 2.3.3 點與直線 2.3.4 兩直線的相對位置 2.4 平面的投影 2.4.1 平面的表示法 2.4.2 各種位置平面的投影 2.4.3 平面內的點和直線 第3章 基本體 3.1 基本體的投影 3.1.1 平面立體 3.1.2 曲面立體 3.2 截斷體 3.2.1 平面立體的截交線 3.2.2 曲面立體的截交線 3.3 相貫體 3.3.1 表面取點法 3.3.2 輔助平面法 3.3.3 相貫線的特殊情況 第4章 軸測圖 4.1 軸測圖的基本知識 4.1.1 軸測圖的形成 4.1.2 軸測圖的基本概念 4.1.3 軸測圖的種類 4.1.4 軸測圖的性質 4.2 正等測軸測圖 4.2.1 軸間角和軸向伸縮系數 4.2.2 平面立體的正等測畫法 4.2.3 曲面立體的正等測畫法 4.3 斜二測軸測圖 4.3.1 軸間角和軸向伸縮系數 4.3.2 斜二測圖的畫法 第5章 組合體 5.1 組合體的形體分析 5.1.1 組合體的組合方式 5.1.2 組合體的表面連接關系 5.1.3 形體分析法 5.2 組合體視圖的畫法 5.2.1 形體分析 5.2.2 選擇主視圖 5.2.3 確定繪圖比例和圖幅 5.2.4 繪制底圖 5.2.5 檢查、描深 5.3 組合體視圖的尺寸標注 5.3.1 基本體的尺寸標注 5.3.2 截斷體和相貫體的尺寸標注 5.3.3 組合體的尺寸標注 5.4 讀組合體的視圖 5.4.1 讀圖的基本知識 5.4.2 讀圖的基本方法 第6章 機件的表達方法 6.1 視圖 6.1.1 基本視圖 6.1.2 向視圖 6.1.3 局部視圖 6.1.4 斜視圖 6.2 剖視圖 6.2.1 剖視圖的概念 6.2.2 剖視圖的種類 6.2.3 剖切面 6.2.4 剖視圖的規定畫法和簡化畫法 6.3 斷面圖 6.3.1 斷面圖的概念 6.3.2 斷面圖的種類及畫法 6.4 其他表達方法 6.4.1 局部放大圖 6.4.2 簡化畫法 6.5 綜合應用舉例 6.6 第三角畫法簡介 第7章 常用機件的規定畫法與標記 7.1 螺紋與螺紋緊固件 7.1.1 螺紋 7.1.2 螺紋緊固件 7.2 齒輪 7.2.1 圓柱齒輪 7.2.2 直齒錐齒輪 7.2.3 蝸桿與蝸輪 7.3 鍵與銷 7.3.1 鍵 7.3.2 銷 7.4 滾動軸承 7.4.1 滾動軸承的結構與分類 7.4.2 滾動軸承的畫法 7.4.3 滾動軸承的代號與標記 7.5 彈簧 7.5.1 圓柱螺旋壓縮彈簧各部分的名稱及尺寸計算 7.5.1 圓柱螺旋壓縮彈簧的規定畫法 第8章 零件圖 8.1 零件圖概述 8.1.1 零件圖的作用 8.1.2 零件圖的內容 8.2 零件圖的視圖選擇 8.2.1 主視圖的選擇 8.2.2 其他視圖的選擇 8.3 零件圖的尺寸標注 8.3.1 尺寸基準的分類 8.3.2 標注尺寸的基本原則 8.3.3 零件上常見孔的尺寸注法 8.4 零件圖的技術要求 8.4.1 技術要求的內容 8.4.2 表面粗糙度 8..3 表面處理及熱處理 8.4.4 極限與配合 8.4.5 形狀與位置公差 8.5 零件上常見的工藝結構 8.5.1 鑄造工藝結構 8.5.2 機械加工工藝結構 8.6 典型零件圖例分析 8.6.1 軸套類零件 8.6.2 輪盤類零件 8.6.3 叉架類零件 8.6.4 箱體類零件 8.7 零件測繪 8.7.1 零件測繪的方法和步驟 8.7.2 零件尺寸的測量 8.8 讀零件圖 8.8.1 閱讀零件圖的目的 8.8.2 讀圖的方法與步驟 第9章 裝配圖 9.1 裝配圖概述 9.1.1 裝配圖的作用 9.1.2 裝配圖的內容 9.2 裝配圖的表達方法 9.2.1 規定畫法 9.2.2 特殊畫法 9.3 裝配圖的尺寸注法和技術要求 9.3.1 尺寸標注 9.3.2 技術要求 9.4 裝配圖的零、部件序號及明細欄 9.4.1 零、部件序號 9.4.2 零件明細欄（表） 9.5 常見的裝配結構 9.5.1 裝配工藝結構 9.5.2 常見裝置 9.6 部件測繪和裝配圖畫法 9.6.1 部件測繪 9.6.2 裝配圖的畫法 9.7 讀裝配圖和由裝配圖拆畫零件圖 9.7.1 讀裝配圖的方法與步驟 9.7.2 由裝配圖拆畫零件圖 第10章 表面展開圖 10.1 表面展開圖的基本知識 10.2 求一般位置直線的實長 10.2.1 直角三角形法 10.2.2 旋轉法 10.3 平面體制件的表面展開 10.4 圓柱管制件的表面展開 10.5 圓錐管制件的表面展開 10.6 異形管接頭的表面展開 10.7 繪制展開圖應注意的幾點問題 10.7.1 接縫位置的確定 10.7.2 板材厚度對制件加工的影響 10.7.3 咬口形式及余量 第11章 房屋建筑圖 11.1 概述 11.1.1 房屋的組成 11.1.2 房屋建筑圖的分類 11.2 房屋建筑圖的有關規定 11.2.1 建筑制圖的基本標準 11.2.2 建筑制圖的有關規定 11.3 首頁圖和總平面圖 11.3.1 首頁圖 11.3.2 總平面圖 11.4 建筑平面圖 11.4.1 平面圖的基本要求及表達方法 11.4.2 平面圖的閱讀 11.5 建筑立面圖 11.5.1 立面圖的基本要求及表達方法 11.5.2 立面圖的閱讀方法 11.6 建筑剖面圖 11.6.1 剖面圖的基本要求及表達方法 11.6.2 剖面圖的閱讀 11.7 建筑詳圖 11.7.1 概述 11.7.2 詳圖的閱讀方法 本書是根據教育部制定的《高職高專工程制圖課程教學基本要求》并采用最新《技術制圖》和《機械制圖》國家標準編寫的。全書共分十。

4.機械制圖主要學習什么

本課程的意義： 機械制圖是一門研究繪制和閱讀機械圖樣的技術基礎課。

而圖樣是人們表達設計思想、傳遞設計信息、交流創新構思的重要工具之一，是現代工業生產部門、管理部門和科技部門中一種重要的技術資料。在工程設計、施工、檢驗、技術交流等方面具有極其重要的地位，因此，圖樣被譽為工程技術界的通用語言。

在工科院校中，機械制圖是相關專業培養高級工程技術應用型人才必須學習的一門主要課程，同時，也是每個從事工程技術相關專業的技術人員都必須學習和熟練掌握的基本技能。 學習目的： 1. 學習和掌握正投影的基本理論及應用，能夠繪制和閱讀中等復雜程度的機械圖樣。

2. 熟悉并貫徹執行《技術制圖》與《機械制圖》國家標準的有關規定，培養查閱有關標準、手冊的能力。 3. 培養學生的空間想象力以及分析問題、解決問題的能力。

4. 熟練地掌握 AutoCAD 繪圖技能，同時培養學生在尺規手工繪圖和徒手繪圖方面的綜合能力。 5. 培養學生一絲不茍的工作作風和嚴謹?shù)墓ぷ鲬B(tài)度。

為使人們對圖樣中涉及到的格式、文字、圖線、圖形簡化和符號含義有一致的理解，后來逐漸制定出統一的規格，并發展成為機械制圖標準。各國一般都有自己的國家標準，國際上有國際標準化組織制定的標準。

中國的機械制圖國家標準制定于1959年，后在1974年和1984年修訂過兩次。 在機械制圖標準中規定的項目有：圖紙幅面及格式、比例、字體和圖線等。

在圖紙幅面及格式中規定了圖紙標準幅面的大小和圖紙中圖框的相應尺寸。比例是指圖樣中的尺寸長度與機件實際尺寸的比例，除允許用1:1的比例繪圖外，只允許用標準中規定的縮小比例和放大比例繪圖。

在中國，規定漢字必須按長仿宋體書寫，字母和數字按規定的結構書寫。圖線規定有八種規格，如用于繪制可見輪廓線的粗實線、用于繪制不可見輪廓線的虛線、用于繪制軸線和對稱中心線的細點劃線、用于繪制尺寸線和剖面線的細實線等。

機械圖樣主要有零件圖和裝配圖，此外還有布置圖、示意圖和軸制圖等。零件圖表達零件的形狀、大小以及制造和檢驗零件的技術要求；裝配圖表達機械中所屬各零件與部件間的裝配關系和工作原理；布置圖表達機械設備在廠房內的位置；示意圖表達機械的工作原理，如表達機械傳動原理的機構運動簡圖、表達液體或氣體輸送線路的管道示意圖等。

示意圖中的各機械構件均用符號表示。軸制圖是一種立體圖，直觀性強，是常用的一種輔助用圖樣。

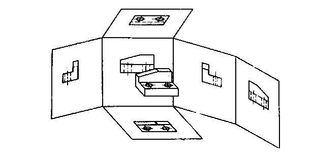

表達機械結構形狀的圖形，常用的有視圖、剖視圖和剖面圖等。 視圖是按正投影法即機件向投影面投影得到的圖形。

按投影方向和相應投影面的位置不同，視圖分為主視圖、俯視圖和左視圖等。視圖主要用于表達機件的外部形狀。

圖中看不見的輪廓線用虛線表示。機件向投影面投影時，觀察者、機件與投影面三者間有兩種相對位置。

機件位于投影面與觀察者之間時稱為第一角投影法。投影面位于機件與觀察者之間時稱為第三角投影法。

兩種投影法都能同樣完善地表達機件的形狀。中國國家標準規定采用第一角投影法。

剖視圖是假想用剖切面剖開機件，將處在觀察者與剖切面之間的部分移去，將其余部分向投影面投影而得到圖形。剖視圖主要用于表達機件的內部結構。

剖面圖則只畫出切斷面的圖形。剖面圖常用于表達桿狀結構的斷面形狀。

對于圖樣中某些作圖比較繁瑣的結構，為提高制圖效率允許將其簡化后畫出，簡化后的畫法稱為簡化畫法。機械制圖標準對其中的螺紋、齒輪、花鍵和彈簧等結構或零件的畫法制有獨立的標準。

圖樣是依照機件的結構形狀和尺寸大小按適當比例繪制的。圖樣中機件的尺寸用尺寸線、尺寸界線和箭頭指明被測量的范圍，用數字標明其大小。

在機械圖樣中，數字的單位規定為毫米，但不需注明。對直徑、半徑、錐度、斜度和弧長等尺寸，在數字前分別加注符號予以說明。

制造機件時，必須按圖樣中標注的尺寸數字進行加工，不允許直接從圖樣中量取圖形的尺寸。要求在機械制造中必須達到的技術條件如公差與配合、形位公差、表面粗糙度、材料及其熱處理要求等均應按機械制圖標準在圖樣中用符號、文字和數字予以標明。

20世紀前，圖樣都是利用一般的繪圖用具手工繪制的。20世紀初出現了機械結構的繪圖機，提高了繪圖的效率。

20世紀下半葉出現了計算機繪圖，將需要繪制的圖樣編制成程序輸入電子計算機，計算機再將其轉換為圖形信息輸給繪圖儀繪出圖樣，或輸送給計算機控制的自動機床進行加工。 圖樣一般需要描繪成透明底圖，用透明底圖洗印出藍圖或用氨熏出紫圖。

20世紀中期出現了靜電復印機 ，這種復印機可將原圖樣直接進行復制，并可將圖放大或縮小。采用這種新技術可以省去描圖工序。
