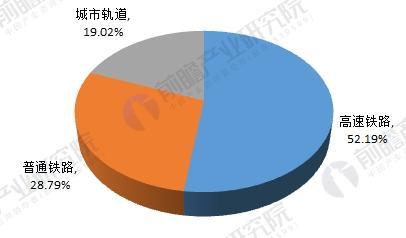

鐵路牽引供電系統(電氣化鐵道的)
1.電氣化鐵道的基礎知識
牽引供電系統簡介
將電能從電力系統傳送給電力機車的電力裝置的總稱叫電氣化鐵路的供電系統，又稱牽引供電系統，主要由牽引變電所和接觸網兩大部分組成。牽引變電所將電力系統輸電線路電壓從110kV（或220kV）降到27.5kV，經饋電線將電能送至接觸網；接觸網沿鐵路上空架設，電力機車升弓后便可從其取得電能，用以牽引列車。牽引變電所所在地的接觸網設有分相絕緣裝置，兩相鄰牽引變電所之間設有分區亭，接觸網在此也相應設有分相絕緣裝置。牽引變電所至分區亭之間的接觸網（含饋電線）稱供電臂。
牽引供電回路是由牽引變電所——饋電線——接觸網——電力機車——鋼軌——回流聯接——（牽引變電所）接地網組成的閉合回路，其中流通的電流稱牽引電流，閉合或斷開牽引供電回路會產生強烈的電弧，處理不當會造成嚴重的后果。通常將接觸網、鋼軌回路（包括大地）、饋電線和回流線統稱為牽引網。
牽引供電設備的檢修運行由供電段負責，牽引供電系統的運行調度則由供電調度負責。供電調度通常設在分局和鐵路局調度所。
牽引變電所
牽引變電所的任務是將電力系統三相電壓降低，同時以單相方式饋出。降低電壓是由牽引變壓器來實現的，將三相變?yōu)閱蜗嗍峭ㄟ^變電所的電氣接線來達到的。
牽引變壓器（主變）是一種特殊電壓等級的電力變壓器，應滿足牽引負荷變化劇烈、外部短路頻繁的要求，是牽引變電所的“心臟”。我國牽引變壓器采用三相、三相——二相和單相三種類型，因而牽引變電所也分為三相、三相——二相和單相三類。
隨著技術水平的提高，我國干線電氣化鐵路已推廣使用集中監視及控制的遠動系統，牽引變電所將逐步實現無人值班，直接由供電調度實行遙控運行。
接觸網
接觸網是沿鐵路沿線架設的特殊電力線路，電力機車受電弓通過與之滑動摩擦接觸而授流，取得電能。所以兩者均應保持良好的工作狀態。
受電弓的運動狀態是很復雜的，影響因素也很多。為了保證對其良好的供電，接觸網結構本身應做到：
(1)接觸線距鋼軌面的高度應盡量相等，定位點及跨中與受電弓中心相對位置符合要求；
(2)接觸懸掛應有較均勻的彈性和良好的穩定性；
(3)良好的絕緣性能；
(4)適應氣象條件的變化并能保持上述特性不應有很大的變化；
(5)接觸網結構應力求輕巧簡單，做到標準化，方便施工和運行維修；
(6)零部件標準化，輕便，耐腐蝕，可靠性高，
(7)接觸線應有足夠的耐磨性；
(8)主導電回路通暢。
2.牽引供電的牽引供電系統組成
主要由牽引變電所和牽引網兩部分組成。主要作用是從電力系統取得電能，并送給沿鐵路線運行的機車。牽引變電系統組成部分：
一、高壓架空輸電線路
二、牽引變電所
三、接觸網
四、饋電線
五、軌道
六、回流線
七、分區所（亭） 指直接向牽引變電所供電的地區變電所（或發電廠）及高壓輸電線路。
以牽引變電所進線門型架為分界點。 牽引變電所的功能是將三相的110KV（或220KV）高壓交流電變換為兩個單相的27.5KV的交流電，然后向鐵路上、下行兩個方向的接觸網（額定電壓為25KV）供電。
牽引變電所的作用：
1、變換電壓。
2、集中、分配電能。
3、調整電壓。 由饋電線、接觸網、鋼軌、回流線組成的雙導線供電系統。
饋電線是連接變電所和接觸網之間的架空鋁導線。
接觸網直接把從牽引變電所獲得的電能供給電力機車，其質量和工作狀態直接影響著電氣化鐵路運輸能力。由于接觸網是露天設置，沒有備用，線路上的負荷又隨電力機車的運行而沿接觸線移動和變化，對接觸網提出以下要求：
1、在高速運行和惡劣的氣候條件下，能保證電力機車正常取流，要求接觸網在機械結構上有良好的穩定性和彈性。
2 、接觸網設備對地絕緣要符合技術要求，安全可靠。
3 、要求接觸網的設備.零件具有足夠的耐磨性和抗腐濁能力，以期延長使用年限。
4 、要求接觸網結構.設備盡量簡單，零件互換性好，便于施工，維修。在事故情況下便于搶修和迅速恢復送電。
5、盡可能降低成本，特別要注意節約有色金屬及鋼材。 為了增加供電的靈活性，提高運行可靠性，在相鄰變電所供電的接觸網區段通常加設分區所。
分區所的作用：
1、使同一供電分區的上、下行接觸網并聯工作或單獨工作。當并聯工作時，分區所（亭）內的斷路器閉合以提高接觸網的末端電壓；單獨工作時，斷路器打開。
2、單邊供電的同一供電分區上、下行接觸網（并聯工作）內發生短路事故時，由牽引變電所中的饋線斷路器和分區所（亭）中的斷路器配合動作，切除事故區段，縮小事故范圍。非事故區段仍可照常工作。
3、當某牽引變電所全所停電時，可閉合分區所（亭）中與分相絕緣器并聯的隔離開關（或斷路器），由相鄰牽引變電所向停電牽引變電所的供電分區臨時越區供電。 樞紐站場（如編組場、客場、機車整備線等），為提高供電可靠性和靈活性，通常將其分組獨立供電，為此增設了開閉所。如果是復線區段，通過開閉所的斷路器可將接觸網上下行并聯起來，兼分區所運行。
開閉所的作用：
1、開閉所不進行電壓變換，只起擴大饋線回路數的作用，相當于配電所；
2、將供電臂分段，事故時縮小事故范圍，提高供電可靠性；
3、保證樞紐站，場裝卸作業和接觸網分組檢修的靈活性，安全性；
4、降低牽引變電所的復雜程度。
3.牽引供電系統
電力牽引供電系統
電力牽引供電系統 power supply system of electric traction
電氣化鐵路向電力機車供給牽引用電能的系統。主要由牽引變電所和接觸網組成。牽引變電所將電力系統通過高壓輸電線送來的電能加以降壓和變流后輸送給接觸網，以供給沿線路行駛的電力機車。有些國家電氣化鐵路有時由專用發電廠供電。
電力牽引供電系統按照向電力機車提供的電流性質分為直流制和交流制，交流制又分工頻單相交流制和低頻單相交流制。工頻指工業標準頻率，即50赫或60赫；低頻指低于工業標準頻率的頻率，應用最多的是赫，即50赫的三分之一。各種電流制的電力牽引供電系統的設備有很大的差別。
電流制的發展 直流制應用最早，19世紀末電力牽引開始用于鐵路干線時，應用的就是直流制。目前在英、法、日、蘇等國直流制仍然大量存在。直流制是將電力系統的三相交流電降壓并變換為直流電供應接觸網。接觸網電壓有1200伏、1500伏、3000伏等多種。由于電力機車電壓受直流牽引電動機換向條件的限制，接觸網電壓很難大幅度提高，所以直流制須沿接觸網輸送大量電流，在接觸網上一般須用兩根銅接觸導線，并應用銅承力索，另加一些平行的鋁加強導線來分流，耗費有色金屬量較大。另外，為了保持接觸網的電壓水平，沿線路每隔10~30公里須設置一個牽引變電所。直流制的這些弱點，推動了交流制的研究。
20世紀初，工頻三相交流制和低頻單相交流制相繼出現。工頻三相交流制曾在意大利應用，由接觸網輸送三相中的兩相，另一相接地。后因兩相接觸網結構復雜、維護困難被淘汰。低頻單相交流制則在德國、瑞典、瑞士等國得到發展。這種電流制接觸網電壓一般為 15000伏，在電力機車上降壓，使用單相整流子牽引電動機。交流制的接觸網比直流制的簡單得多，牽引變電所的設置間距也加長。采用低頻的主要原因是整流子牽引電動機換向困難，不適宜于在工頻運轉。低頻制需要低頻電源，所以低頻制電氣化鐵路必須建設專用低頻發電廠，或者在牽引變電所將電力系統送來的工頻電流降壓并變換成低頻電流。早年采用電動發電機組來變換頻率，后來改用靜止式變頻器，設備比直流制復雜。單相整流子牽引電動機也不如直流牽引電動機構造簡單和容易維護。
1933年匈牙利曾建成一條工頻單相交流制電氣化鐵路，接觸網電壓為 16000伏，電力機車上采用旋轉式變相頻機和三相異步電動機。這種電力機車由于構造復雜，沒有得到推廣。1955年，法國在電力機車上采用靜止式整流器和直流牽引電動機獲得成功，工頻單相交流制才在各國推行開來。原來采用直流制的日本、蘇聯、英國、印度等國也相繼采用工頻單相交流制。這種交流制接觸網電壓一般為25000伏，接觸網構造進一步簡化，牽引變電所的設置間距擴大為30~70公里。電力機車上靜止式整流器最初應用引燃管，后來普遍采用硅半導體整流器。整流技術的進步，是工頻單相交流制獲得廣泛應用的一個重要因素。中國鐵路采用工頻單相交流制，定25000伏為接觸網標準電壓。應用硅半導體整流器的“韶山”型電力機車運行經驗證明，這種電力機車維護簡易，運行可靠。
牽引變電所 直流制牽引變電所用主變壓器降壓并把三相交流電變換為6相或12相，然后用整流器整流。工頻單相交流制在牽引變電所只進行降壓，主要設備是降壓變壓器，稱為主變壓器。牽引變電所按主變壓器繞組接線方式，分為三相、單相和三相-二相牽引變電所。
三相牽引變電所 它的主變壓器結構與一般三相電力變壓器相同，只是次邊額定電壓為27500伏。繞組通常采用 Y/△接線。用兩臺主變壓器并聯運行。原邊Y形繞組接連電力系統的高壓母線，次邊△線繞組一端接地，另兩端分別向兩邊的接觸網供電（圖1）。三相牽引變電所的優點是主變壓器價格低廉，配電設備簡單，可在27500伏側用電力變壓器降壓至 10000伏向鄰近地區和鐵路的三相負荷供電。缺點是主變壓器容量利用率較低，三相繞組中有一相達不到額定負荷。另外，牽引變電所對電力系統形成不對稱負荷，通常須將各個牽引變電所的兩個重負電荷相輪換接入電力系統中的三相。中國和蘇聯的工頻單相交流制電氣化鐵路大都采用三相牽引變電所。
4.高速鐵路牽引供電系統（組成）
去百度文庫，查看完整內容>
內容來自用戶：403853161
高速鐵路牽引供電系統
電氣化鐵路的組成
由于電力機車本身不帶原動機，需要靠外部電力系統經過牽引供電裝置供給其電能，故電氣化鐵路是由電力機車和牽引供電系統組成的。
牽引供電系統主要由牽引變電所和接觸網兩部分組成，所以人們又稱電力機車、牽引變電所和接觸網為電氣化鐵道的三大元件。
一、電力機車
（一）工作原理電力機車靠其頂部升起的受電弓和接觸網接觸獲取電能。電力機車頂部都有受電弓，由司機控制其升降。受電弓升起時，緊貼接觸網線摩擦滑行，將電能引入機車，經機車主斷路器到機車主變壓器，主變壓器降壓后，經供電裝置供給牽引電動機，牽引電動機通過傳動機構使電力機車運行。
（二）組成部分
電力機車由機械部分（包括車體和轉向架）、電氣部分和空氣管路系統構成。
車體是電力機車的骨架，是由鋼板和壓型梁組焊成的復雜的空間結構，電力機車大部分機械及電氣設備都安裝在車體內，它也是機車乘務員的工作場所。
轉向架是由牽引電機把電能轉變成機械能，便電力機車沿軌道走行的機械裝置。它的上部支持著車體，它的下部輪對與鐵路軌道接觸。
電氣部分包括機車主電路、輔助電路和控制電路形成的全部電氣設備，在機車上占的比重最大，除安裝在轉向架中的牽引電機之外，其余均安裝在車頂、車內、車下和司機室內。三、分相絕緣器（電分相）：串在接觸網上，目的是把兩相不同的供電區分開，并使機車光滑過渡，主要用在牽引變電所出口處和分區處。自
5.高速鐵路牽引供電系統（組成）
去百度文庫，查看完整內容>內容來自用戶：403853161高速鐵路牽引供電系統電氣化鐵路的組成由于電力機車本身不帶原動機，需要靠外部電力系統經過牽引供電裝置供給其電能，故電氣化鐵路是由電力機車和牽引供電系統組成的。
牽引供電系統主要由牽引變電所和接觸網兩部分組成，所以人們又稱電力機車、牽引變電所和接觸網為電氣化鐵道的三大元件。一、電力機車（一）工作原理電力機車靠其頂部升起的受電弓和接觸網接觸獲取電能。
電力機車頂部都有受電弓，由司機控制其升降。受電弓升起時，緊貼接觸網線摩擦滑行，將電能引入機車，經機車主斷路器到機車主變壓器，主變壓器降壓后，經供電裝置供給牽引電動機，牽引電動機通過傳動機構使電力機車運行。
（二）組成部分電力機車由機械部分（包括車體和轉向架）、電氣部分和空氣管路系統構成。車體是電力機車的骨架，是由鋼板和壓型梁組焊成的復雜的空間結構，電力機車大部分機械及電氣設備都安裝在車體內，它也是機車乘務員的工作場所。
轉向架是由牽引電機把電能轉變成機械能，便電力機車沿軌道走行的機械裝置。它的上部支持著車體，它的下部輪對與鐵路軌道接觸。
電氣部分包括機車主電路、輔助電路和控制電路形成的全部電氣設備，在機車上占的比重最大，除安裝在轉向架中的牽引電機之外，其余均安裝在車頂、車內、車下和司機室內。三、分相絕緣器（電分相）：串在接觸網上，目的是把兩相不同的供電區分開，并使機車光滑過渡，主要用在牽引變電所出口處和分區處。
自。
6.電氣化鐵路牽引站供電方案由哪幾部分組成
電氣化鐵路牽引站供電方案由接入系統方案、受電系統方案、計量方案、計費方案四部分組成。
接入系統方案包括：供電電壓等級、供電容量、供電電源位置、供電電源數（單電源或多電源）、供電回路數、路徑、出現方式，供電線路敷蛇等。 受電系統方案包括：進線方式、受電裝置容量、主接線、運行方式、繼電保護方式、調度通信、保安措施、產權及維護責任分界點、主要電氣設備技術參數、諧波負序治理技術要求等。
計量方案包括：計量點與采集點設置，電能計量裝置配置類別及接線方式、安裝位置、計量方式、電量采集終端安裝方案等。 計費方案包括：用電類別、電價分類及功率因數執行標準、電氣化鐵路供電工程還本付息電價測算方案等信息。
