泵體(關于泵的知識有哪些)
1.關于“泵”的知識有哪些
泵是輸送液體或使液體增壓的機械。
它將原動機的機械能或其他外部能量傳送給液體，使液體能量增加。泵主要用來輸送水、油、酸堿液、乳化液、懸乳液和液態金屬等液體，也可輸送液、氣混合物及含懸浮固體物的液體。
泵通?？砂垂ぷ髟矸譃槿莘e式泵、動力式泵和其他類型泵三類。除按工作原理分類外，還可按其他方法分類和命名。
如，按驅動方法可分為電動泵和水輪泵等；按結構可分為單級泵和多級泵；按用途可分為鍋爐給水泵和計量泵等；按輸送液體的性質可分為水泵、油泵和泥漿泵等。按照有無軸結構，可分直線泵，和傳統泵。
運用領域在化工和石油部門的生產中，原料、半成品和成品大多是液體，而將原料制成半成品和成品，需要經過復雜的工藝過程，泵在這些過程中起到了輸送液體和提供化學反應的壓力流量的作用，此外，在很多裝置中還用泵來調節溫度。在農業生產中，泵是主要的排灌機械。
我國農村幅員廣闊，每年農村都需要大量的泵，一般來說農用泵占泵總產量一半以上。在礦業和冶金工業中，泵也是使用最多的設備。
礦井需要用泵排水，在選礦、冶煉和軋制過程中，需用泵來供水等。在電力部門，核電站需要核主泵、二級泵、三級泵、熱電廠需要大量的鍋爐給水泵、冷凝水泵、循環水泵和灰渣泵等。
在國防建設中，飛機襟翼、尾舵和起落架的調節、軍艦和坦克炮塔的轉動、潛艇的沉浮等都需要用泵。高壓和有放射性的液體，有的還要求泵無任何泄漏等。
總之，無論是飛機、火箭、坦克、潛艇、還是鉆井、采礦、火車、船舶，或者是日常的生活，到處都需要用泵，到處都有泵在運行。正是這樣，所以把泵列為通用機械，它是機械工業中的一類主要產品。

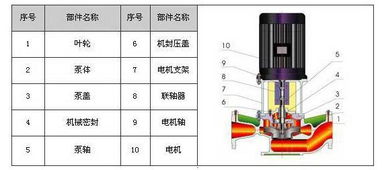

電動泵，即用電驅動的泵。電動泵是由泵體、揚水管、泵座、潛水電機（包括電纜）和起動保護裝置等組成。
泵體是潛水泵的工作部件，它由進水管、導流殼、逆止閥、泵軸和葉輪等零部件組成。葉輪在軸上的固定有兩種方式。
主要分類按工作原理分OLTE泵演示1.容積式泵靠工作部件的運動造成工作容積周期性地增大和縮小而吸排液體，并靠工作部件的擠壓而直接使液體的壓力能增加。根據運動部件運動方式的不同又分為：往復泵和回轉泵兩類。
根據運動部件結構不同有：活塞泵和柱塞泵，有齒輪泵、螺桿泵、葉片泵和水環泵。2.葉輪式泵葉輪式泵是靠葉輪帶動液體高速回轉而把機械能傳遞給所輸送的液體。
根據泵的葉輪和流道結構特點的不同葉輪式又可分為：1）離心泵（centrifugal pump）2）軸流泵（axial pump）3）混流泵（mixed-flow pump）4）旋渦泵（peripheral pump）瀝青保溫泵3.噴射式泵（jet pump）是靠工作流體產生的高速射流引射流體，然后再通過動量交換而使被引射流體的能量增加。泵還可以按泵軸位置分為：1）立式泵（vertical pump）2）臥式泵（horizontal pump）按吸口數目分為：1）單吸泵 （single suction pump）2）雙吸泵 （double suction pump）按驅動泵的原動機來分：1）電動泵（motor pump ）2）汽輪機泵（steam turbine pump）3）柴油機泵（diesel pump）4）氣動隔膜泵（diaphragm pump）。
2.水泵的最基本知識
原動機帶動葉輪旋轉，將水從A處吸入泵內，排送到B處。泵中起主導作用的是葉輪，葉輪中的葉片強迫液體旋轉，液體在離心力作用下向四周甩出。這種情況象轉動的雨傘，雨傘上的水滴向四周甩出去的道理一樣。泵內的液體甩出去后，新的液體在大氣壓力下進到泵內。如此連續不斷地從A處向B處供水。泵在開動前，應先灌滿水。如不灌滿水，葉輪只能帶動空氣旋轉，因空氣的單位體積的質量很小，產生的離心力甚小，無力把泵內和排水管中的空氣排出，在泵內造成真空，水也就吸不上來。泵的底閥是為灌水用的，泵出口側的調節閥是用調節流量的。車用消防泵在開動前，可灌滿水，遇到必須從自然水源吸水時，需要啟動引水器，把泵室及吸水管內的空氣排出，液體在大氣壓力下進到泵內，這樣泵也可連續不斷地吸水了。
3.泵體是怎么制作的
泵體由鑄鐵整體鑄造而成，分為進水接管、蝸形壓力室和出水接管。
進水接管為收縮形的錐形管，作用是將液體均勻地引入葉輪入口。葉輪的周邊與螺旋形壓水室的內壁形成了截面積由小到大的流道，它的主要作用是收集由葉輪流道甩出的水，使水沿著蝸形壓水室流向出水接管。
出水管是逐漸擴大的錐形管，作用是使水流流速由斷面逐漸擴大而逐漸減小，壓力逐漸增大，將水流的一部分動能轉變成壓力能。 在泵體的進、出口法蘭盤上各有一個小孔，分別用來安裝真空表和壓力表。
泵體的頂部設有排氣孔，以便起動前向泵內灌水時排除泵內的空氣。底部設有放水螺孔，平時用螺塞堵住，用以在冬季停機后放空泵體內的積水，以防凍裂。
B型泵的出水接管連同泵殼，可向左右各調節90°安裝，以適應出水口不同 朝向的要求。
4.有沒有的一些水泵的基礎知識啊
泵型號意義：如40LG12-15 40-進出口直徑 LG-高層建筑給水泵（高速） 12-流量（m3/h） 15-單級揚程（M） 200QJ20-108/8 200---表示機座號200 QJ---潛水電泵 20—流量20m3/h 108---揚程108M 8---級數8級 水泵的基本構成：電機、聯軸器、泵頭（體）及機座（臥式）。
水泵的主要參數有：流量， 用Q表示，單位是M3/H ,L/S。揚程，用H表示，單位是M。
對清水泵，必需汽蝕余量（M）參數非常重要，特別是用于吸上式供水設備時。 對潛水泵，額定電流參數（A）非常重要，特別是用于變頻供水設備時。
電機 的主要參數：電機功率（KW），轉速（r/min），額定電壓（V），額定電流（A）。 聯軸器 泵頭（體_） 臥式機座 什么叫流量？用什么字母表示？用幾種計量單位？如何換算？如何換算成重量及公式？ 答：?jiǎn)挝粫r(shí)間內泵排出液體的體積叫流量，流量用Q表示，計量單位：立方米/小時（m3/h），升/秒（l/s）, L/s=3.6 m3/h=0.06 m3/min=60L/min G=Qρ G為重量 ρ為液體比重 例：某臺泵流量50 m3/h，求抽水時每小時重量？水的比重ρ為1000公斤/立方米。
解：G=Qρ=50*1000(m3/h·kg/ m3)=50000kg / h=50t/h 什么叫揚程？用什么字母表示？用什么計量單位？和壓力的換算及公式？ 答：?jiǎn)挝恢亓恳后w通過泵所獲得的能量叫揚程。泵的揚程包括吸程在內，近似為泵出口和入口壓力差。
揚程用H表示，單位為米。泵的壓力用P表示，單位為Mpa（兆帕），H=P/ρ.如P為1kg/cm2，則H=(lkg/ cm2)/(1000kg/ m3) H=(1kg/ cm2)/(1000公斤/m3)=(10000公斤/m2)/1000公斤/m3=10m 1Mpa=10kg/c m2,H=(P2-P1)/ρ （P2=出口壓力 P1=進口壓力） 什么叫泵的效率？公式如何？ 答：指泵的有效功率和軸功率之比。
η=Pe/P 泵的功率通常指輸入功率，即原動機傳到泵軸上的功率，故又稱軸功率，用P表示。 有效功率即：泵的揚程和質量流量及重力加速度的乘積。
Pe=ρg QH (W) 或Pe=γQH/1000 (KW) ρ：泵輸送液體的密度（kg/m3） γ：泵輸送液體的重度 γ=ρg (N/ m3) g：重力加速度（m/s） 質量流量 Qm=ρQ (t/h 或 kg/s) 什么叫額定流量，額定轉速，額定揚程？ 答：根據設定泵的工作性能參數進行水泵設計，而達到的最佳性能，定為泵的額定性能參數，通常指產品目錄或樣本上所指定的參數值。 如：50-125 流量12.5 m3/h為額定流量，揚程20m為額定揚程，轉速2900轉/分 為額定轉速 什么叫汽蝕余量？什么叫吸程？各自計量單位表示字母？ 答：泵在工作時液體在葉輪的進口處因一定真空壓力下會產生汽體，汽化的氣泡在液體質點的撞擊運動下，對葉輪等金屬表面產生剝蝕，從而破壞葉輪等金屬，此時真空壓力叫汽化壓力，汽蝕余量是指在泵吸入口處單位重量液體所具有的超過汽化壓力的富余能量。
單位用米標注，用（NPSH）r。吸程即為必需汽蝕余量Δh：即泵允許吸液體的真空度，亦即泵允許的安裝高度，單位用米。
吸程=標準大氣壓（10.33米）-汽蝕余量-安全量（0.5米） 標準大氣壓能壓管路真空高度10.33米。 例如：某泵必需汽蝕余量為4.0米，求吸程Δh？ 解：Δh=10.33-4.0-0.5=5.83米 什么是泵的特性曲線？包括幾方面？有何作用？ 答：通常把表示主要性能參數之間關系的曲線稱為離心泵的性能曲線或特性曲線，實質上，離心泵性能曲線是液體在泵內運動規律的外部表現形式，通過實測求得。
特性曲線包括：流量-揚程曲線（Q-H），流量-效率曲線（Q-η），流量-功率曲線（Q-N），流量-汽蝕余量曲線（Q-(NPSH)r），性能曲線作用是泵的任意的流量點，都可以在曲線上找出一組與其相對的揚程，功率，效率和汽蝕余量值，這一組參數稱為工作狀態，簡稱工況或工況點，離心泵最高效率點的工況稱為最佳工況點，最佳工況點一般為設計工況點。一般離心泵的額定參數即設計工況點和最佳工況點相重合或很接近。
在實踐選效率區間運行，即節能，又能保證泵正常工作，因此了解泵的性能參數相當重要。 什么是泵的全性能測試臺？ 答：能通過精密儀器準確測試出泵的全部性能參數的設備為全性能測試臺。
國家標準精度為B級。流量用精密蝸輪流量計測定，揚程用精密壓力表測定。
吸程用精密真空表測定。功率用精密軸功率機測定。
轉速用轉速表測定。效率根據實測值：n=rQ102計算。
5.化工泵的分類及基礎知識
化工泵適用于瓶、桶、缸、池或其他容器中抽取腐蝕性液體。
化工泵廣泛應用于化工、石油、冶金、輕工、合成纖維、環保、食品、醫藥等部門。化工泵具有性能穩定可靠、密封性能好，造型美觀，使用檢修方便等優點。為提高產品質量、減少跑、冒、滴、漏，防止污染，改善環境，發揮很大的作用。
化工泵適用于化工、石油、冶金、電站、食品、制藥、合成纖維等部門輸送高溫度的腐蝕性介質或物理、化學性能高的介質。
化工泵產品主要有：各種玻璃纖維化工泵、耐腐蝕塑料泵、高溫化工泵、標準化工流程泵、磁力驅動泵等。
化工泵用于泵送清水，含有磨蝕性的，對普通泵體材料有害的物質、懸浮的、對不銹鋼材料有腐蝕的、非爆炸性的物質。
化工泵同時廣泛應用用于供水； 用于供熱、空調、冷卻和循環系統； 用于民用及工業用途；用于消防；用于灌溉；用于日常用途及民用，工業，園藝，灌溉用途；用于雨水積蓄工程；用于必須低噪音的場合；用于增壓，適合輸送腐蝕、爆炸性、顆粒的水或液體；適合管網增壓。
6.請教高手關于離心泵的基礎知識,謝謝
第1題 離心泵中液體從（葉輪
）部件中獲得能量。
第2題 離心泵增加理論揚程的有效方法為（
增加泵葉輪直徑
第3題 離心泵的（
）性能曲線用于判斷泵運行的經濟性能。
A、效率
第4題 離心泵的（
）用于計算不同轉速下對應性能參數。
A、比例定律
第5題 離心泵的抗汽蝕措施是增加（
B、泵裝置有效汽蝕余量
判斷題
第6題 離心泵葉輪葉片數無限多的理論揚程與液體介質密度有關。
錯誤
第7題 離心泵葉輪的葉片數越多，泵的理論揚程越大。
錯誤
第8題 離心泵的流量越大，泵的功率越大。
正確
第9題 離心泵的工作轉速增加，泵的比轉數不變。
正確
第10題 離心泵葉輪的切割量越大，泵的效率越高。
錯誤
第11題 離心泵的安裝高度越小，泵越容易發生氣蝕。
錯誤
第12題 離心泵輸送液體的粘度越大，液體對泵性能的影響越大。
正確
第13題 離心泵的工作點是泵特性曲線和管路特性曲線的端點。
錯
第14題 離心泵型譜圖是同類型泵的切割高效工作區坐標圖。
正確
第15題 離心泵軸向力方向指向葉輪吸入口的相反方向。
正確
7.液壓泵初級知識： 什么是變量徑向柱塞泵
變量徑向柱塞泵是一種采用電反饋復合比例控制變量的徑向柱塞泵。
變量徑向柱塞泵解決了現有徑向柱塞泵存在其所采用的變量控制裝置結構比較臃腫、控制精度較低等問題，該徑向柱塞泵包括工作裝置和變量控制裝置，所述變量控制裝置為電反饋復合比例控制裝置，包含比例控制閥、固定在泵出口的流量計和壓力傳感器、固定在泵體內用于確定定子偏心距離的位移傳感器、以及與流量計、壓力傳感器、位移傳感器輸出端相連的調節器、連接于調節器輸出端的放大器，放大器的輸出端與比例控制閥的比例電磁鐵相連，調節器上設有參數設定端口。本實用新型具有高壓、大流量、結構緊湊、噪音低、壽命長、響應快、抗沖擊性強等特點。
