室外綜合管線設計(管線綜合設計規范是什么)
1.管線綜合設計規范是什么
管線綜合布置要遵循以下六大原則：
NO.1 小管讓大管，越大越優先：如空調通風管道、排風排煙管道、冷凍水主管道、冷卻水管道等由于是大截面、大直徑的管道，占據的空間較大，如發生局部返彎，施工難度大，施工成本大，應優先作布置。
NO.2 有壓管道讓無壓管道：如：生活污水排水管、糞便污水排水管、雨水排水管、冷凝水排水管等都是靠重力進行排水，因此，水平管段必須保持一定的坡度，這是排水順利的充分必要條件。有壓管道主要指管道內的介質靠前、后端存在的壓力差距來進行輸送的。所以有壓管道與無壓管道交叉時，有壓管道應盡量避讓無壓管道。
NO.3 一般性管道讓動力性管道：由于動力性管道本身對于建筑功能的保證和影響范圍都較大，為了保證整體的利益，一般性管道應避讓動力性管道。
NO.4 強、弱電分開設置：由于弱電線路，如：電信訊號、閉路電視、計算機網絡(luò )和其它建筑智能線路等易受強電線路電磁場的干擾，因此強電線路與弱電線路不應敷設在同一個電纜槽內。
NO.5 電氣避讓熱水及蒸汽管道：在熱水管道、蒸汽管道的附近因為有輻射熱量，電纜、電線的絕緣層不宜受熱。因此熱水及蒸汽管道的四周不宜布置電氣線路。
NO.6 同等情況下造價低讓造價高的：對于不屬于以上幾條的管線，如發生位置沖突應以那種管線改造所產生的成本低作為避讓的依據。
北京互聯立方希望對你有用
2.室外給水管道設計規范有哪些?
一、室外消防給水管網應布置成環狀。
在建設初期，采用環狀管網有困難時，可采用枝狀管網，但考慮將來有連成環狀管網的可能。同時在消防用水量較大的單位（例如消防用水量超過20l/s），應設消防水池。
一般居住建筑和企業單位內，如果消防用水量不大，例如消防用水量小于15L/s，設置環狀管網有困難時，可采用枝狀管網，火場用水安全問題可由消防隊采取相應措施予以保證。 二、環狀管網的輸水干管及向環狀管網輸水的輸水管均不應少于兩條，當其中一條發生故障時，其余的干管應仍能通過消防用水總量。
三、為確保火場用水，避免因個別管段損壞導致管網供水中斷，環狀管道應用閥門分成若干獨立段，每段內消火栓的數量不宜超過5個。 管網上的消防閥門設置應在管網節點處按“n-1”原則進行（n為管網段數，如三通管處需布置的閥門數為3-1=2個），并以?xún)砷y門間的管道上消火栓數量不超過5個進行效核。
若超過5個時，應增加消防閥門。 四、在設計企業單位室外消防給水管網時，應按同一時間內的火災次數，將著火點消防用水量布置在管網的最不利進行計算。
當生產、生活用水量達到最高日最大小時流量時，仍應保證消防用水秒流量。 五、室外消防給水管道的最小直徑不應小于100mm。
六、室外消防給水管道內的流速不宜大于2。5m/s。
七、在企業單位內消防管網與生產管網分為兩個獨立的給水系統時，在不引起生產事故的前提下，低壓消防管網與生產管網可用連接管連接，或在生產管網上設置消火栓，將生產管網作為消防管網的備用水源。 但生產用水轉為消防用水時，啟閉的閥門數不應超過兩個，且不應超過5min。
應該指出的是在消防給水系統設計時，生產管網的水源不應作為消防用水的主要水源，消防管網的流量仍需滿足用水量的要求。
3.城市工程管線綜合要注意什么呢?
城市工程管線綜合 統籌安排城市建設地區各類工程管線的空間位置，綜合協調工程管線之間以及與城市其它各項工程之間的矛盾所進行的規劃設計。
城市工程管線綜合所說的各類工程管線系指市政工程中的常規管線，即給水、排水、電力、電信、燃氣、供熱等工程管線。條文中所謂統籌安排，指要采用城市統一坐標系統和標高系統，總體上安排各類工程管線的空間位置，以免發生互不銜接和混亂的現象。
所謂綜合協調，就是要綜合考慮地形、地質條件、城市道路走向，相鄰工程管線平行時的水平距離和相互交叉時的垂直距離，工程管線與其他工程設施之間所要求的距離，城市設施的安全以及環境的美觀等要求，協調解決工程管線之間以及與城市其他各項工程之間的矛盾，使其各得其所。
4.冬季室外管道施工注意什么!
1。
入冬前組織相關人員進行一次全面檢查，作好施工現場的過冬準備工作，包括臨時設施、機械設備及保溫等項工作，及時地對打過壓，灌過水的各類管道及附件的易積水處做詳細檢查，徹底放凈積水，防止凍壞事故發生；2。組織技術人員、工長、現場管理人員進行冬季施工的交底，明確職責。
3。冬季施工要做好水管的防凍保溫工作，結合冬季施工情況，做好安全技術交底，作業面要配備足夠的消防器材；4。
冬季管道焊接時應盡量安排在氣溫0℃以上進行，環境溫度低于-10℃時不得施焊；當環境溫度低于-5℃條件下進行焊接時，除遵守常溫焊接的有關規定外，應調整焊接工藝參數，適當加大焊接電流，減緩焊接速度，使焊縫和熱影響區緩慢冷卻；5。 在空間不大或有條件的作業環境中，如果作業時間較長，應采取封閉門窗洞口或可靠加溫方法保持環境溫度大于5℃；6。
管道試壓，應在環境溫度大于5℃時方可進行，試壓前根據系統特點和現場情況編制系統試壓方案，并報請審批后方可進行。試壓后要采取可靠措施將余水放凈，防止管道凍裂；7。
冬季施工氣候冷、冰多路滑，必須加強安全工作，保護好“四口”、“五臨邊”，場地內臨時道路、腳手架、鋼平臺等需要及時清理積水、凍雪、冰凌等，并采取適當的防滑措施，避免意外事故的發生；對高空及交叉作業人員要經常進行安全教育。 冬季室外管道施工注意事項，愛居上面有詳細的介紹，lz有時間可以去參考看看。
對您會(huì )有一定的幫助。
5.穿管配線的敷設要求及安全注意事項有哪些
穿管配線的敷設要求及安全注意事項如下：（1）鋼管（金屬管）不應有折扁和裂縫，管內無鐵屑（金屬屑）及毛刺，切斷口應平整，管口應光滑。
埋入土層內的鋼管應鍍鋅防腐。（2）明敷鋼管和電線管應采用絲扣連接，管端套絲長度不應小于管接頭長度的1/2。
在管接頭兩端要焊跨接條，使管子在結構上和電氣上成一整體。 暗配鋼管連接宜采用套管連接，套管長度為連接管外徑的1。
5-3倍，連接管的對口處應在套管的中心，焊口應焊接牢固嚴密。鋼管管路的所有連接點必須可靠。
硬塑料管采用插入法或套接法連接，連接處可采用膠合劑粘接。插人法的插入深度應為管內徑的1。
1-1。8倍'。
（3）明配管應排列整齊，固定點之間距離均勻。管卡與終端，轉彎中心、電氣器具或接線盒邊緣的距離為150-500mm，中間管卡間的最大距離一般在1。
5-2。5m。
(4)鋼管進入燈頭盒、開關盒、插座盒、接線盒及配電箱時，暗配管可用焊接固定，管口露出盒（箱）面應小于5mm；明配管應用鎖緊螺母固定，絲扣應露出2-4扣。 金屬管配線的管路較長或有彎時，宜在適當長度裝設接線盒（拉線盒）。
兩個接線盒（拉線盒）之間的距離應滿足：管線沒有彎頭時不超過30m；管線有一個彎頭時不超過20m；管線有兩個彎頭時不超過12m；管線有三個彎頭時不超過8m。當裝設拉線盒有困難時，也可適當加大管徑。
（6）管路在彎曲處不應有折皺、凹穴和裂縫，不能有管子壓扁等現象。彎曲半徑應符合下列要求：明配管時一般不小于管子半徑的4倍；暗配管時一般不小于管子外徑的6倍；埋設在混凝土內時不應小于管子外徑的10倍。
（7）進人落地配電箱的管路，排列應整齊，管口高出基礎不應小于50mm。 (8)埋于地下的管路不宜穿越設備基礎，在穿越建筑物基M時應加保護管保護。
（9）鋼管與設備連接，一般應將鋼管敷設到設備內。在干燥房屋內也可在鋼管出口處加金屬軟管引進設備，管口應用軟管接頭連接，但不得利用金屬軟管作為接地導體。
在室外或潮濕房屋內，可在管口處裝設防水彎頭，引出的導線應套絕緣保護軟管。 （10）管線與熱水管、蒸汽管同側敷設時，應敷設在熱水管、蒸汽管的下面。
相互間的凈距不應小于下列數值：當管線敷設在熱水管下面時為0。2m，上面時為0。
3m；當管線敷設在蒸汽管下面時為0。5m，上面時為1。
0m。當不能滿足上述要求時，應采取隔熱措施。
對有保溫措施的蒸汽管，上下凈距均可減至0。2m。
管線與其他管道（不包括可燃氣體及易燃、可燃液體管道）的平行凈距不應小于0。1m。
當與水管同側敷設時，宜敷設在水管的上面。管線互相交叉時的距離，不宜小于相應上述情況的平行凈距。
（11）穿在管內的絕緣導線，額定電壓不能低于500V。 導線的最小截面積，銅芯絕緣線為1。
0mm2。(12)導線在管內不準有接頭。
必須有接頭時應加裝接線盒。（13）不同回路、不同電壓及交流與直流的導線不得穿在同一根管內。
但下列情況除外：電壓為50V及以下的回路；同一設備或同一聯動系統設備的電力回路和無抗干擾要求的控制電路；同一照明花燈的幾個回路；同類照明的幾個回路。 但管內絕緣導線不應多于8根。
（14）3根及以上絕緣導線穿于同一根管時，其總截面面積（包括外護層）不應超過管內截面面積的40%。(15)交流回路的導線必須穿在同一根鋼管內（穿鋼管、鋁塑管等敷設時）。
（16）導線穿人鋼管后，在管口應裝護圈保護。（17）鋼管（金屬管）系統應可靠接（18）硬塑料管暗敷設或埋地敷設時，引出地（樓）面不低于0。
5m的一段管路，應采取防止機械損傷的措施。（19）硬塑料管明敷時，其固定點間距不應大于下列數值：直徑20mm及以下塑料管固定點最大間距為1。
0m；直徑25-40mm的塑料管固定點最大間距為1。5m；直徑50mm及以上塑料管固定點間最大距離為2。
0m。
6.小區室外綜合管網施工相關規定和要求
原發布者：嘰哩嘎啦
小區室外綜合管網施工
相關規定和要求
一、綜合布線要求：

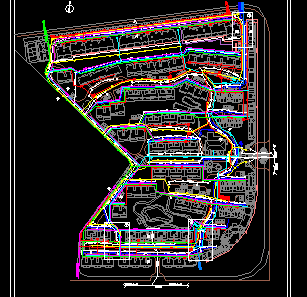

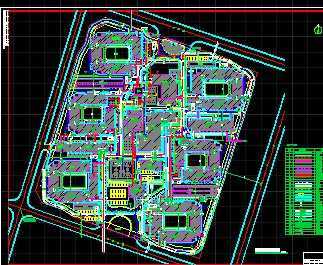

依據設計圖紙及相應各專業施工的規范確定各專業工種進場順序。各種管線的覆土厚度依次為：給水消防0.9m；雨污水1.1m；電力電纜0.6m；電信、智能化、廣電0.3m；路燈0.45m；天然氣機動車0.9m；非機動車0.6m；綠化帶0.3m，據此由上至下的排列順序為電信、智能化、電力電纜、天然氣、給水、雨污水。有防凍要求的管線同時要滿足防凍覆土深度的要求，各種管線的水平間距及垂直間距，盡量遵照相關規范要求執行。
管線交叉處理原則為：臨時管線讓永久管線，小口徑讓大口徑，分支管讓主干管，壓力管讓重力流管，易彎曲管讓不易彎曲管，技術要求低讓技術要求高的。
二、共溝不共井的要求：

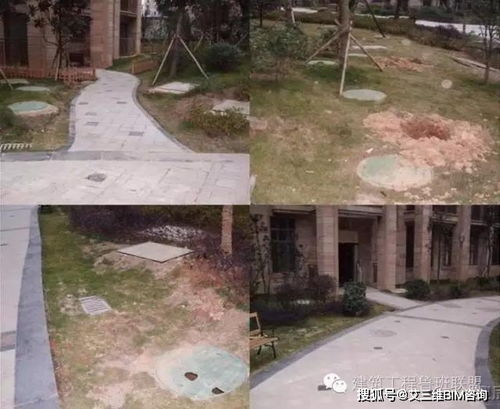

各種管線在布線時，為縮短工期，節約造價，根據不同管線的技術特點要求消防與給水管線共溝。智能化、電視、網絡(luò )、電信共溝，雨污水能共溝則共溝，其它管線單獨敷設。
三、施工過程中的成品保護要求：
各管線在施工中，因所屬部門不同，埋設深度不同，技術要求不同，施工順序不同，這樣先施工完畢的管線的施工方做好成品保護工作，并按要求做好標識，后施工的其它管線的施工方，注意對已施工完畢的管線的保護，否則造成損壞，由后施工的管線施工單位承擔損失。六、工期要求：12.13.24.35.3預控對策預控對策：預控對策：案例十二：某項目外網工程由三家合作單位共同組織施工，自來水公司、電業局行業壟斷，專業工程師工程在現場控
7.綜合布線的注意事項
根據多年結構化布線和故障排除的經驗，總結出布線時需要注意的幾點事項，我們需要在布線時注意這些，這樣才能保證我們更順暢的享受網絡(luò )。
1.硬件要兼容 在網絡(luò )設備選擇上，盡量使所有網絡(luò )設備都采用一家公司的產品，這樣可以最大限度地減少高端與低端甚至是同等級別不同設備間的不兼容問題。而且不要為了省幾十塊錢而選擇沒有質量保證的網絡(luò )基礎材料，例如跳線、面板、網線等。
這些東西在布線時都會(huì )安放在天花板或墻體中，出現問題后很難解決。同時，即使是大品牌的產品也要在安裝前用專業工具檢測一下質量。
2.正確端接 當我們完成結構化布線工作后就應該把多余的線材、設備拿走，防止普通用戶亂接這些線材。另外，有些時候，用戶私自使用一分二線頭這樣的設備也會(huì )造成網絡(luò )中出現廣播風暴，因此布線時遵循嚴格的管理制度是必要的。
布線后不要遺留任何部件，因為使用者一般對網絡(luò )不太熟悉，出現問題時很有可能病急亂投醫，看到多余設備就會(huì )隨便使用，使問題更加嚴重。3.防磁 為什么電磁設備可以干擾到網絡(luò )傳輸速度呢？因為在網線中走的是電信號，而大功率用電器附近會(huì )產生磁場，這個磁場又會(huì )對附近的網線起作用，生成新的電場，自然會(huì )出現信號減弱或丟失的情況。
需要注意的是防止干擾除了要避開干擾源之外，網線接頭的連接方式也是至關重要的，不管是采用568A還是568B標準來制作網線，一定要保證1和2、3和6是兩對芯線，這樣才能有較強的抗干擾能力。在結構化布線時一定要事先把網線的路線設計好，遠離大輻射設備與大的干擾源。
4.散熱 高溫環境下，設備總是頻頻出現故障。為什么會(huì )這樣呢？使用過計算機的讀者都知道，當CPU風扇散熱不佳時計算機系統經常會(huì )死機或自動重啟，網絡(luò )設備更是如此，高速運行的CPU與核心組件需要在一個合適的工作環境下運轉，溫度太高會(huì )使它們損壞。
設備散熱工作是一定要做的，特別是對于核心設備以及服務器來說，需要把它們放置在一個專門的機房中進行管理，并且還需要配備空調等降溫設備。5.按規格連接線纜 眾所周知網線有很多種，如交叉線、直通線等，不同的線纜在不同情況下有不同的用途。
如果混淆種類隨意使用就會(huì )出現網絡(luò )不通的情況。因此在結構化布線時一定要特別注意分清線纜的種類。
線纜使用不符合要求就會(huì )出現網絡(luò )不通的問題。布線經驗談：雖然目前很多網絡(luò )設備都支持DIP跳線功能，也就是說不管你連接的是正線還是反線，它都可以正常使用。
但有些時候設備并不具備DIP功能，只有你在連線時特別注意了接線種類，才能避免不必要的故障。6.留足網絡(luò )接入點 確實如此，很多時候在結構化布線過程中沒有考慮未來的升級性，網絡(luò )接口數量很有限，剛夠眼前使用，如果以后來住宅布局出現變化的話，就會(huì )出現上述問題。
因此在結構化布線時需要事先留出多出一倍的網絡(luò )接入點。眾所周知，網絡(luò )的發展非常迅速，幾年前還在為10Mbps到桌面而努力，而今已經是100Mbps，甚至是1000Mbps到桌面了。
網絡(luò )的擴展性是需要我們重視的，誰都不想僅僅使用2~3年便對布線系統進行翻修、擴容，所以留出富余的接入點是非常重要的，這樣才能滿足日后升級的需求。施工方面1.明確要求、方法 施工負責人和技術人員要熟悉網絡(luò )施工要求、施工方法、材料使用，并能向施工人員說明網絡(luò )施工要求、施工方法、材料使用，而且要經常 在施工現場指揮施 工，檢查質量，隨時解決現場施工人員提出的問題。
2.掌握環境資料 盡量掌握網絡(luò )施工場所的環境資料，根據環境資料提出保證網絡(luò )可靠性的防護措施：為防止意外破壞，室外電纜一般應穿入埋在地下的 管道內，如需架空，則應架高（高4米以上），而且一定要固定在墻上或電線桿上，切勿搭 架在電桿上、電線上、墻頭上甚至門框、窗框上。室內電纜一般應鋪設在墻壁頂端的電纜槽內。
通信設備和各種電纜線都應加以固定，防止隨意移 動，影響系統的可靠性。為了保護室內環境，室內要安裝電纜槽，電纜放在電纜槽內，全部電纜進房間、穿樓層均需打電纜洞，全部走線都要橫平豎直。
3.區分不同介質 保證通信介質性能，根據介質材料特點，提出不同施工要求。計算機網絡(luò )系統的通信介質有許多種，不同通信介質的施工要求不同，具體如下：光纖電纜 光纖電纜鋪設不應絞結； 光纖電纜彎角時，其曲率半徑應大于30cm； 光纖裸露在室外的部分應加保護鋼管，鋼管應牢固地固定在墻壁上； 光纖穿在地下管道中時，應加PVC管； 光纜室內走線應安裝在線槽內； 光纖鋪設應有脹縮余量，并且余量要適當，不 可拉得太緊或太松。
同軸粗纜 粗纜鋪設不應絞結和扭曲，應自然平直鋪設； 粗纜彎角半徑應大于30cm； 安裝在粗纜上各工作站點間的距離應大于25米； 粗纜接頭安裝要牢靠，并且要防止信號短路； 粗纜走線應在電纜槽內，防止電纜損壞； 粗纜鋪設拉線時不可用力過猛，防止扭曲； 每一網絡(luò )段的粗纜應小于500米，數段粗纜可以用粗纜連結器連接使用，但總長度不可大于5 00米，連接器不可太多； 每一網絡(luò )段的粗纜兩端一定要安裝終端器，其中有一個終端器必須接地； 同軸粗纜可安裝在室外，但要加防護措施，埋 入地。
