如何根據電路圖連接線路？

根據電路圖接線是電工基礎里的一項必備技能，非常簡單、也非常重要，但是很多同學往往還是不知道怎么按圖接線。我來說一下我的培訓心得吧！如果對大家有幫助，記得收藏、點贊、轉發喲！

要想學會(huì )按圖接線，我們必須具備一些電工基礎（按重要度依次排列，其中第1、2點必須會(huì )，第3點掌握以后接線不容易出錯，其他會(huì )的越多越好）。

認識圖紙中各個圖形符號及文字符號表示什么意思？能找到圖紙中圖形符號對應的元器件及接線端子學會(huì )按照一定的規律去接線了解元器件的基本原理、作用及接線規律檢測線路是否正常

電路圖文字及圖形符號

要學會(huì )按圖接線，能看懂電路圖中各文字及圖形符號的意思，這是最最基本的。如果連圖紙中各個符號是什么意思都看不懂的話，那接線將無從下手。

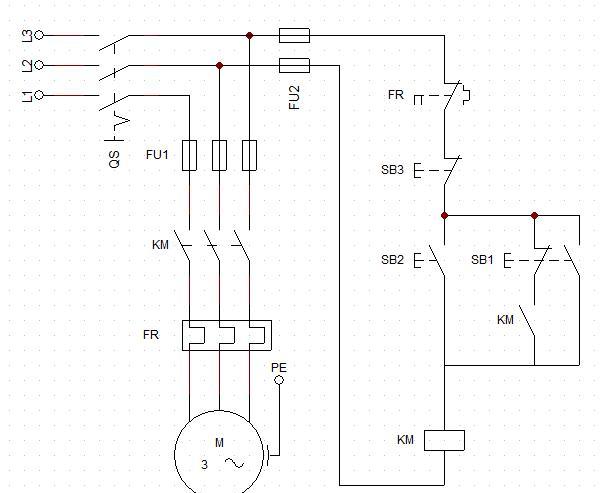

就拿上圖“三相異步電動機 點動+連動 原理圖”為例：要想學會(huì )按照這個電路圖接線，首先我們要明白這個圖紙中各個圖形及文字符號表示什么東西。比如，圖中FU代表什么意思？KM又代表什么意思？SB又代表什么意思？等等.....這個是文字符號。

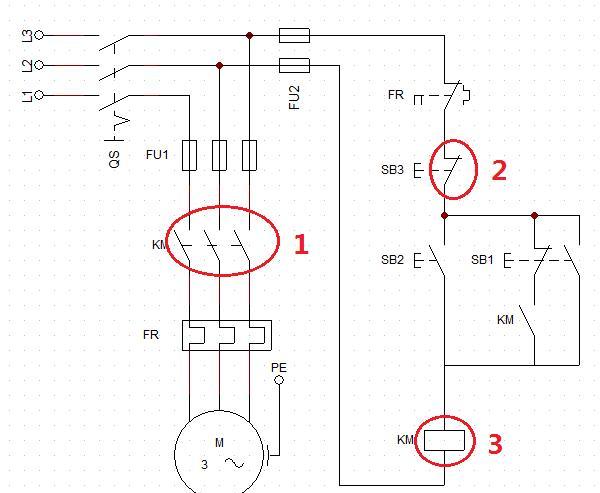

又比如，下圖中紅色圈起來的圖形符號又表示什么意思？等等...

不知道這些文字符號和圖形符號表示什么含義，可以去網上搜索，也可以查國家標準。網上搜索到的答案，很多都參雜個人意見，難免有錯。我個人建議看國家標準，這是最權威的，而且可以確保是正確的。

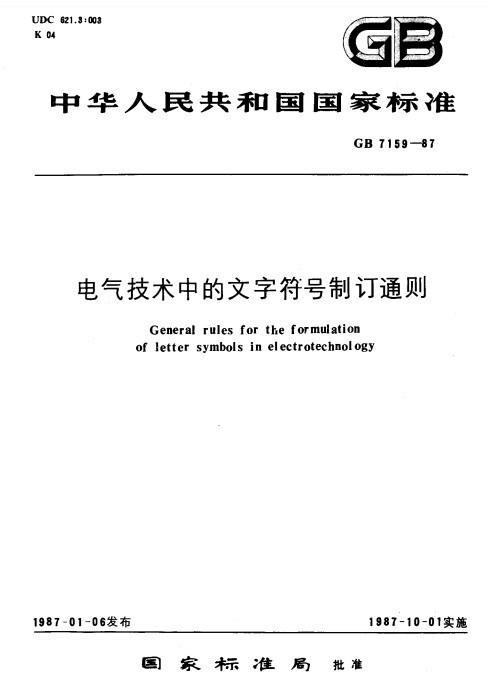

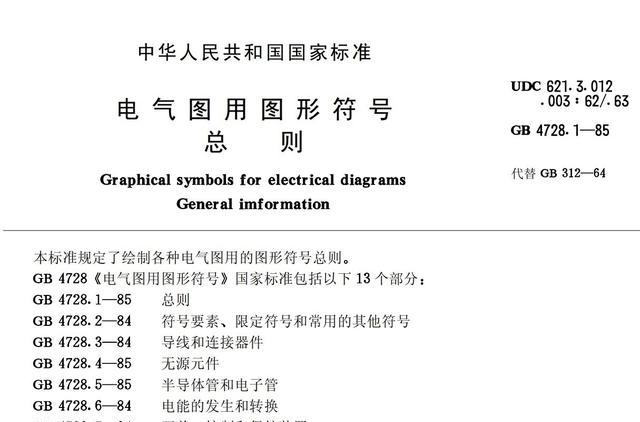

電氣元件文字符號與圖形符號的標準號分別是：GB/ 7159-87 《電氣技術中的文字符號制訂通則》、GB/ 4728-85 《電氣圖用圖形符號》。這兩個標準可以分別在網上搜一下，很容易找到的。

能找到對應的元器件及接線端子

知道電路圖中各圖形及文字符號的含義以后，接下來我們還需要把各個符號和實物對應上，畢竟電線是接在實物元器件上。這個是什么意思呢？

我們還是以剛才那個電路圖為例。

比如，圖中KM表示交流接觸器，紅圈1中的符號表示主觸點，把它們（文字符號和圖形符號）組合起來就是交流接觸器的主觸點。知道這個以后，然后我們接下來就要能在配電柜里能找到對應的接觸器，再在接觸器上能找到對應的主觸點。

那這一步就需要對該元器件各接線柱名稱有基本的了解了。想要學習和了解某個電氣元件，最方便、最快捷、成本最低的方式就是看它的說明書及技術資料。說明書基本上都是隨元器件附帶，像相關的技術資料可以去該品牌的官網查詢。

接線基本規律

當你能看懂電路圖中各符號，也能找到對應的實物接線端子，接下來只需要按照電路圖接線即可。對于簡單的電路圖，隨便怎么接，基本上都不會(huì )出錯。但是對于復雜的電路圖，必須要按照一定的規律去接線，否則很容易出錯。如果一旦接錯，想要找出問題點，那難度比接線要困難10倍不止。

那接線有什么規律呢？我來分享一些我的一些個人技巧

對于電路圖，按照從左至右、從上到下的順序接線；以能耗元件為分界點，遇到接線點優先連接。對于元器件上面的接線端子，如何沒有特定方向，一律按照左進右出、上進下出接線。如果需要分方向，按照既定方向接線即可。

具體每句話是什么意思？我還是以上面那個電路圖為例，詳細說一下。

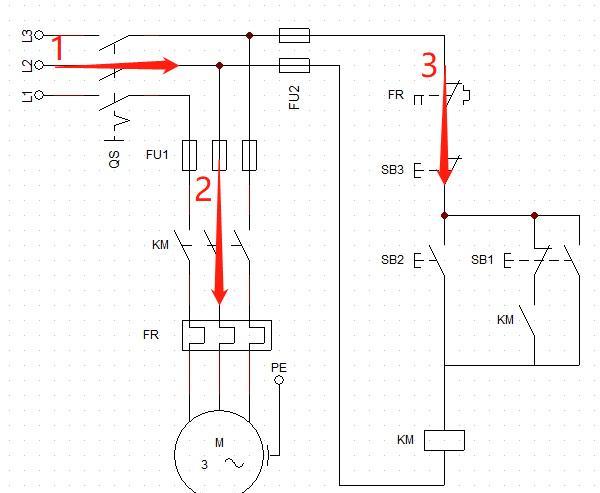

“電路圖按照從左到右，從上到下的順序接線”。具體如下圖所示：

“以能耗元件為分界點”這個是指，如果電路圖中有多個能耗元件（比如有多個線圈、指示燈等），那么我們在接線的時候，以能耗元件為分界線，先把能耗元件的一邊全部接完，最后再把另外一端都連接起來。這樣不容易發生接短路的情況。

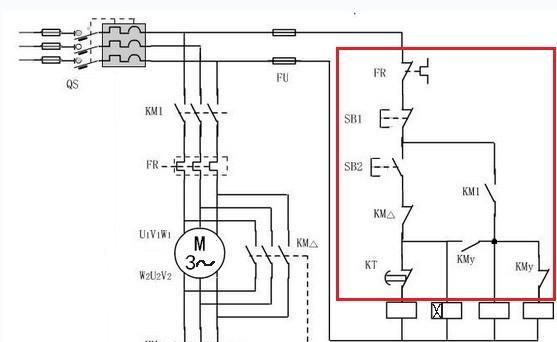

比如，我們在接星三角降壓?jiǎn)?dòng)控制線時，我們可以先把紅色方框內的全部接完，最后再把所有線圈的另外一端并聯起來。這樣不容易接錯（即錯把電源另外一端接到進線上），出現短路情況。

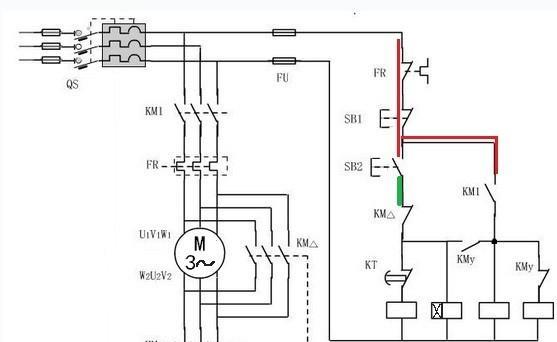

“遇到接線點優先連接”這個是什么意思呢？我們還是以剛才那個圖紙為例

如圖紅色線標記處，SB1出線有一個“接線點”，它分了2條線出來。如果我們接到這個地方的時候，我們應該優先把SB1的2條出線都接好，然后再繼續按“從上到下、從左到右”的規則接線，即接下來接綠色標記線部分。

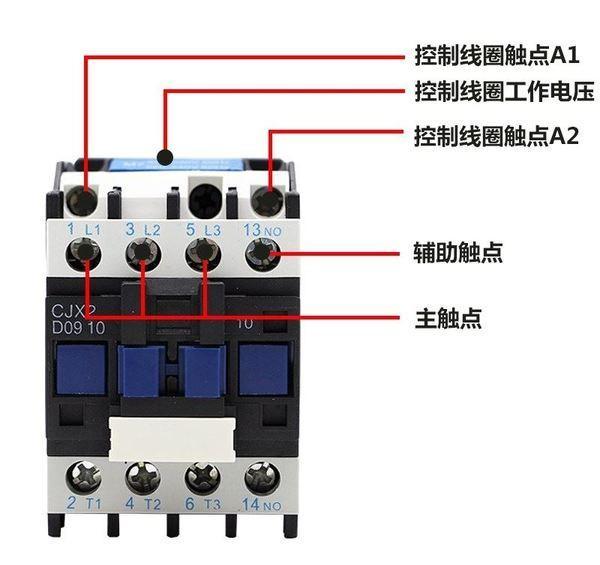

“對于元器件上面的接線端子，如何沒有特定方向，一律按照左進右出、上進下出接線。如果需要分方向，按照既定方向接線即可。”這個是什么意思呢？我們以這個接觸器為例

比如現在我要接接觸器常開觸點，對于接觸器輔助常開觸點來講，進線接上端或者下端都無影響。但是為了不容易出錯，我們在剛開始練習接線時，都一律按照上進下出（即上端接進線、下端接出線）。

這樣的好處是什么呢？比如有一根線，我要接到接觸器常開的進線，那我就知道應該接常開的上端，因為我一直是按照這個規律來接線的。如果你隨意上面接進線或者下面接進線，那就很容易搞混亂。

這里要注意，有一些元器件是有方向的，那我們就一定要按照指定的方向去接，不能接錯；否則可能會(huì )損壞該元器件。

其他電工基礎

對于上面提到的第4點和第5點，如果我們了解某元器件，那么接線就會(huì )更加游刃有余。對于接完線以后如何檢測，那涉及到萬用表應用和其他電工基礎，由于本文篇幅有限，以后有機會(huì )再分享給大家。
